330103-00-04-10-12-CN 3300 XL 8-mm-Näherungssensoren

Überblick

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330103-00-04-10-12-CN
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Ein kurzes Detail

Beschreibung

330103-00-04-10-12-CN ist ein 3300 XL 8 mm Näherungssensor, der für den Maschinenschutz in automatisierten Anlagen sowie für Online-Zustandsüberwachungssysteme konzipiert ist. 330103-00-04-10-12-CN wandelt den Abstand zwischen der Sensorspitze und einem leitfähigen Zielobjekt in eine proportionale Spannungsausgabe um und ermöglicht so genaue Positions- und Schwingungsmessungen an rotierenden Maschinen. Mit einem linearen Messbereich von 2 mm, einem Ausgangswiderstand von 50 Ω und einer Versorgungsempfindlichkeit von weniger als 2 mV pro Volt 330103-00-04-10-12-CN unterstützt er eine präzise Wegüberwachung bei Turbinen, Kompressoren, Pumpen und Motoren, die in automatisierten industriellen Prozessen eingesetzt werden.

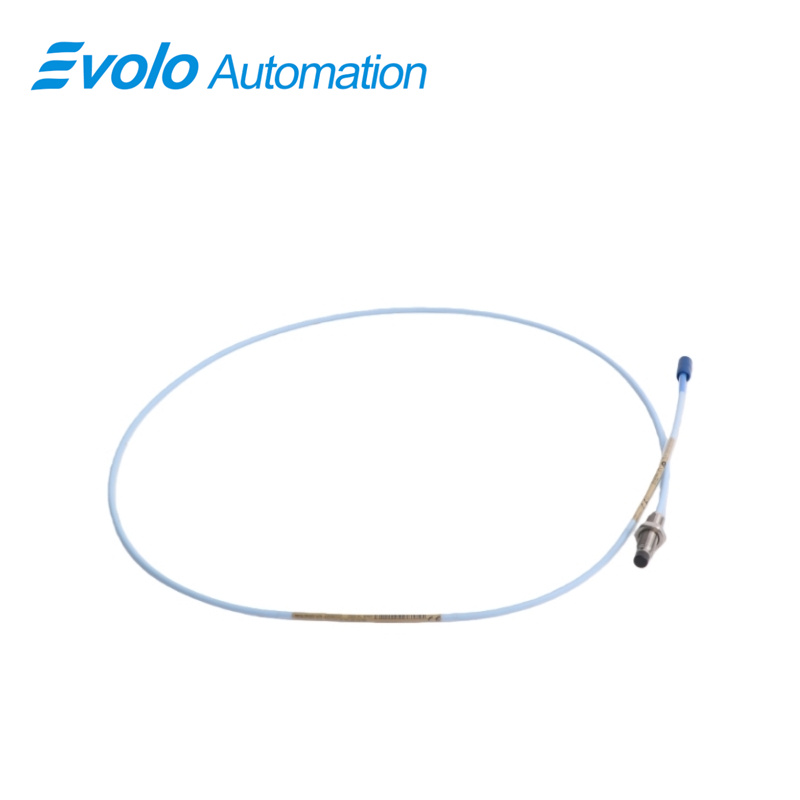

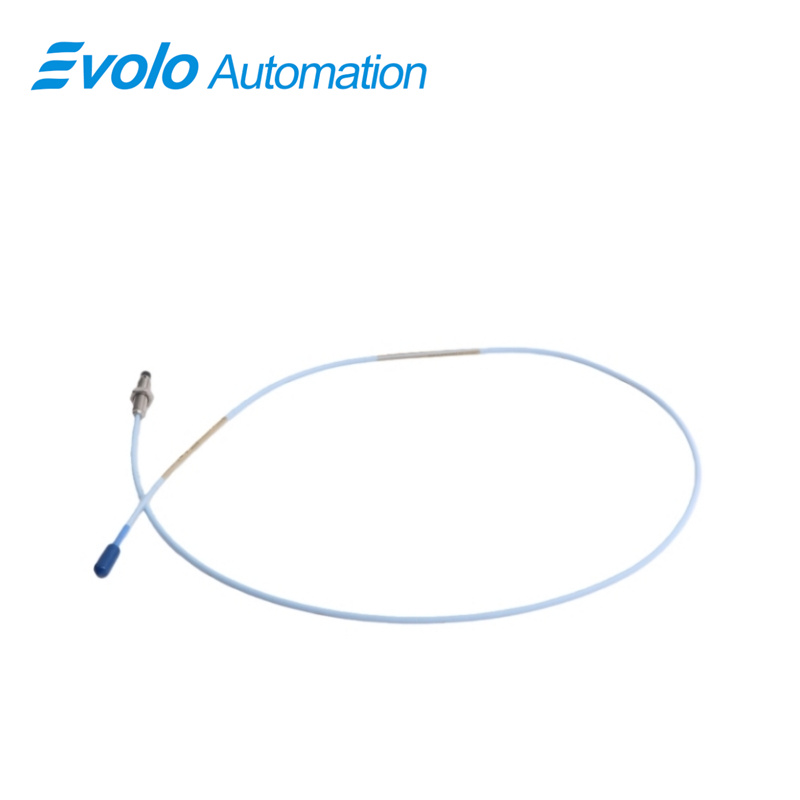

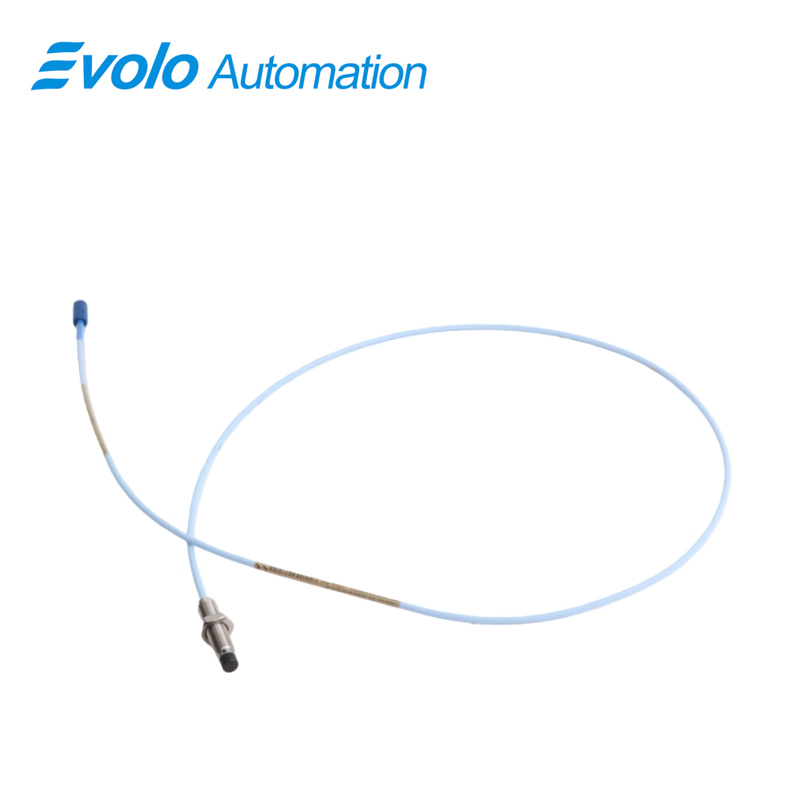

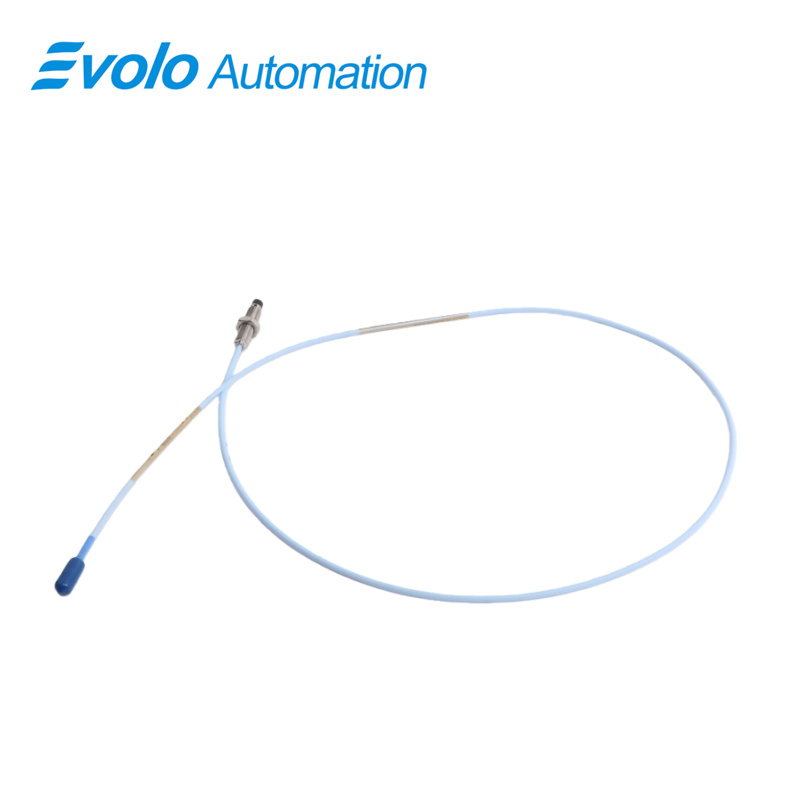

Der 330103-00-04-10-12-CN der 3300 XL 8-mm-Näherungssensor verfügt über ein M10x1-Gewindegehäuse mit einer minimalen Gehäuselänge von 40 mm und einer gesamten Sensolänge von 1,0 Meter, was eine flexible Installation in kompakten Automatisierungsanlagen ermöglicht. Ein miniaturisierter koaxialer ClickLoc-Stecker in Kombination mit einem FluidLoc-Kabel verhindert das Eindringen von Öl oder Flüssigkeiten entlang des Kabelpfads und unterstützt den kontinuierlichen automatisierten Betrieb. Mit einer zulässigen Betriebstemperatur von −52 °C bis +177 °C 330103-00-04-10-12-CN ist er für anspruchsvolle Automatisierungsumgebungen in Kraftwerken sowie in der Öl- und Gas- und petrochemischen Industrie geeignet. Die Zulassungen nach CSA, ATEX und IECEx ermöglichen 330103-00-04-10-12-CN den Einsatz in regulierten automatisierten Überwachungssystemen.

Anwendungen

Schwingungsmessung an Wellen rotierender Maschinen
330103-00-04-10-12-CN wird in der Nähe rotierender Wellen installiert, um die Schwingungsverschiebung innerhalb eines linearen Messbereichs von 2 mm zu erfassen. Die geringe Versorgungsempfindlichkeit von weniger als 2 mV/V ermöglicht es 330103-00-04-10-12-CN , saubere Signale an automatisierte Schutzsysteme für Turbinen, Kompressoren und große Motoren zu liefern.

Axiale Wellenpositionserfassung für Axiallager
330103-00-04-10-12-CN erfasst axiale Bewegungen, indem es den Abstand zwischen Sonde und Ziel über seine 50-Ω-Ausgangsschaltung in ein Spannungssignal umwandelt. Der mit M10×1-Gewinde ausgeführte Sondenkörper und die maximale Gewindeeintauchtiefe von 15 mm ermöglichen 330103-00-04-10-12-CN eine präzise Positionierung innerhalb von Axiallagergehäusen.

Erzeugung von Drehzahl- und Phasen-Referenzsignalen
Durch die Aufrechterhaltung einer konstanten Kapazität von 69,9 pF/m über das Verlängerungskabel hinweg 330103-00-04-10-12-CN unterstützt es eine stabile Wellenform-Eingabe für Drehzahl- und Phasenberechnungen in automatisierten Überwachungs-Racks und Steuerungslogiksystemen.

Zustandsüberwachung in explosionsgefährdeten Automatisierungsbereichen
Mit CSA-, ATEX- und IECEx-Zulassungen, 330103-00-04-10-12-CN wird in automatisierten Anlagen der Öl-, Gas- und petrochemischen Industrie eingesetzt, wo Schwingungs- und Positionsdaten in klassifizierten Umgebungen erfasst werden müssen.

Spezifikationen

Wettbewerbsvorteil

Direkte Montage in kompakten Maschinengehäusen
Die minimale nichtgewindete Länge von 0 mm und die minimale Gehäuselänge von 40 mm ermöglichen es, 330103-00-04-10-12-CN die Sonde nahe an Wellen ohne Zwischenstücke zu installieren und so kompakte Automatisierungsanordnungen rund um Lager und Dichtungen zu unterstützen.

Breiter Betriebstemperaturbereich für automatisierte Betriebszyklen
Bewertet von −52 °C bis +177 °C, 330103-00-04-10-12-CN unterstützt Kaltstartbedingungen und den Betrieb bei hohen Temperaturen, wodurch automatisierte Anlagen über den gesamten Prozesstemperaturbereich hinweg überwacht werden können.

Gesteuertes Signalverhalten für Automatisierungseingänge
Mit einem definierten linearen Messbereich von 2 mm und einem Ausgangswiderstand von 50 Ω, 330103-00-04-10-12-CN bietet es eine vorhersagbare Spannungsreaktion, die die Signal-Skalierung und die Alarmkonfiguration in Automatisierungssystemen vereinfacht.

Sichere Signalübertragung in ölgefüllten Maschinen
Der miniaturisierte koaxiale ClickLoc-Steckverbinder in Kombination mit einem FluidLoc-Kabel verhindert das Eindringen von Flüssigkeit entlang des Kabelpfads und ermöglicht es, 330103-00-04-10-12-CN die Signalübertragung in automatisierten, ölgeschmierten Maschinen aufrechtzuerhalten.
