Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330102-00-20-10-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
0,0 in |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
2,0 in |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
3/8-24 UNF-Gewinde |
|
Maximale Länge des Gewindeeingriffs: |
0,563 in |
|
Abmessungen: |
1,5x1,2x120 cm |
|
Gewicht: |
0,15 kg |
Beschreibung

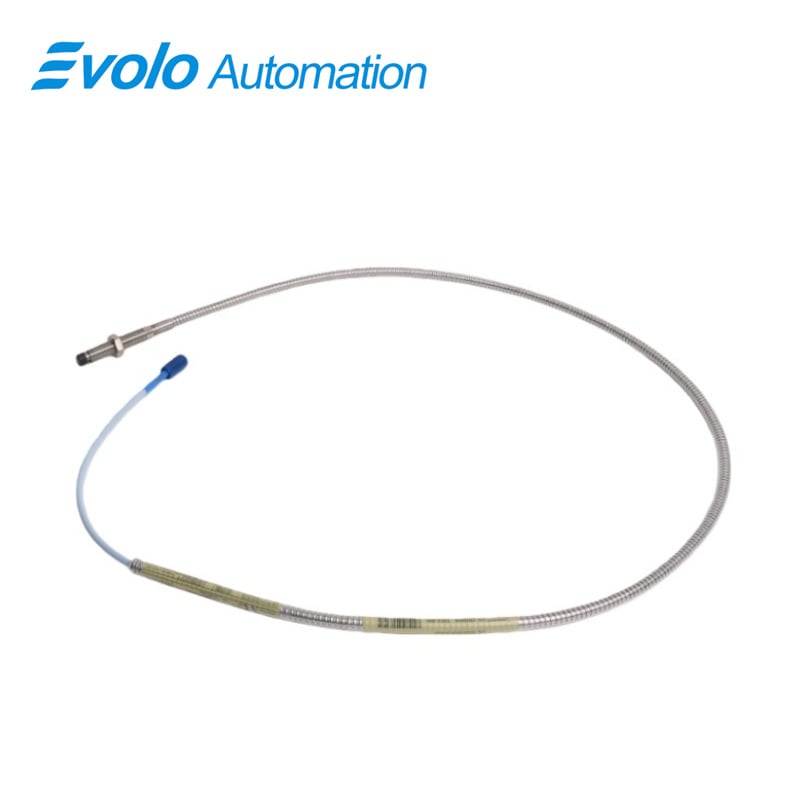

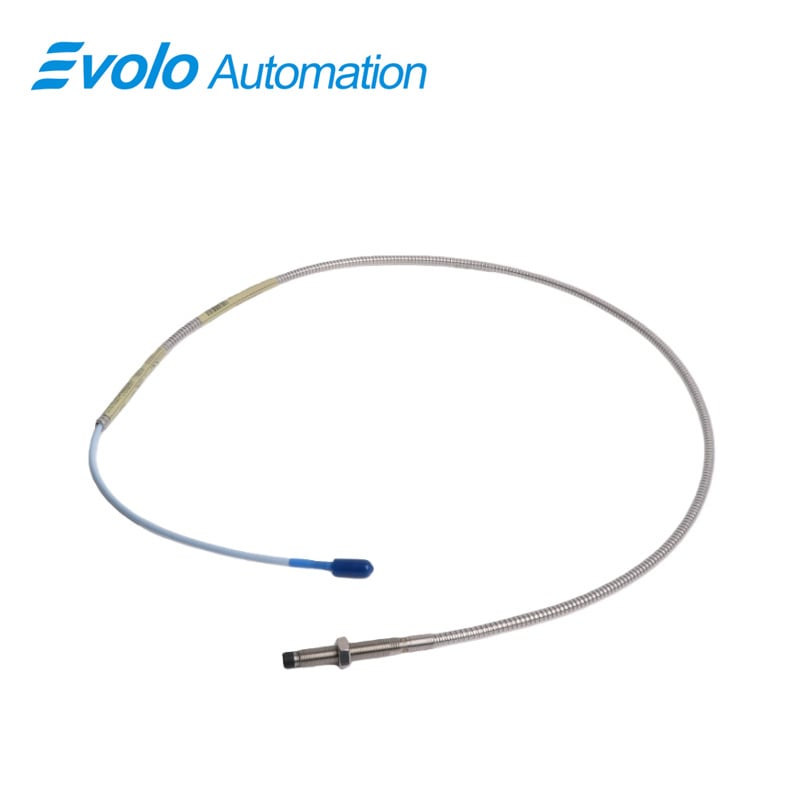

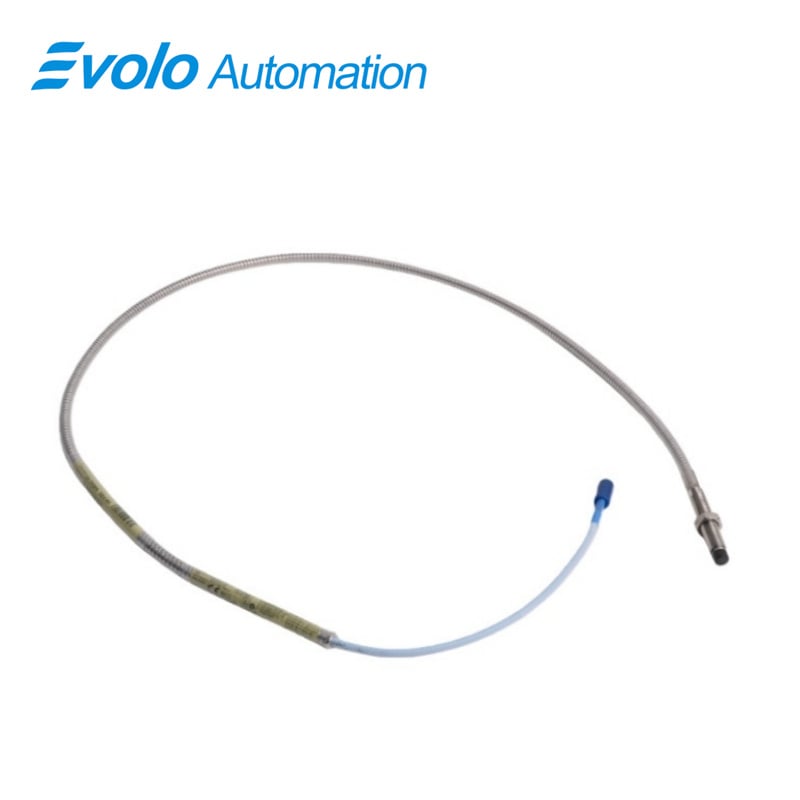

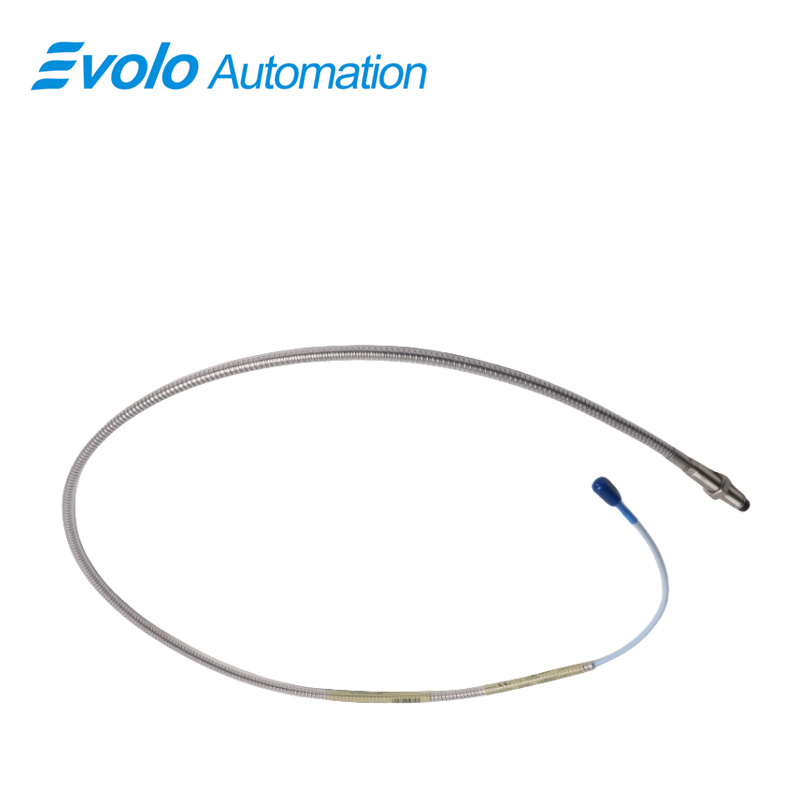

Der Näherungssensor 330102-00-20-10-02-05 3300 XL 8 mm ist ein fortschrittlicher Automatisierungssensor, der für präzise berührungslose Messung von Schwingungen und Wellenverschiebungen in Maschinen mit Flüssigkeitsfilm-Lagern konzipiert ist. Der Näherungssensor 330102-00-20-10-02-05 3300 XL 8 mm verfügt über einen linearen Messbereich von 2 mm, eine Gewindebefestigung M10 × 1 (3/8-24 UNF) und eine Gesamtlänge des Gehäuses von 50,8 mm (2,0 Zoll) und liefert äußerst zuverlässige Daten für automatisierte Überwachungssysteme. Mit einer Gesamtkabellänge von 1,0 m und einem miniaturisierten koaxialen ClickLoc-Stecker gewährleistet der Sensor 330102-00-20-10-02-05 einen stabilen Ausgangswiderstand von 50 Ω sowie eine Empfindlichkeit von weniger als 2 mV pro Volt Versorgungsspannung. Der Näherungssensor 330102-00-20-10-02-05 3300 XL 8 mm erfüllt vollständig die Sicherheitsstandards von CSA, ATEX und IECEx und eignet sich daher ideal für Automatisierungsanwendungen, bei denen hohe Präzision, Robustheit und einfache Integration in DCS- und SPS-Systeme erforderlich sind.
Anwendungen
Schwingungsüberwachung für Flüssigkeitsfilm-Lager
Die Sonde 330102-00-20-10-02-05 3300 XL mit 8 mm erfasst Hochfrequenzschwingungen in Turbinen, Pumpen und Motoren. Ihr linearer Messbereich von 2 mm und ihr Ausgangswiderstand von 50 Ω liefern präzise Daten für automatisierte Prozesssteuerungs- und Predictive-Maintenance-Systeme.
Statische und dynamische Wellenpositionsmessung
Die Sonde mit 3/8-24 UNF-Gewinde und einer Gehäuselänge von 2,0 Zoll ermöglicht eine genaue Messung der axialen und radialen Wellenpositionen in industriellen Automatisierungseinrichtungen.
Keyphasor- und Drehzahl-Erfassung
Die Sonde 330102-00-20-10-02-05 unterstützt Keyphasor-Referenz- und Drehzahlmessungen und ermöglicht so eine präzise Rotorphasenüberwachung für automatisierte Überwachungssysteme.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Für die Automatisierung bereitgestellte Integration
Die Sonde 330102-00-20-10-02-05 3300 XL mit 8 mm ist mit ClickLoc-Steckverbindern und optionalen FluidLoc-Kabeln ausgelegt und ermöglicht so eine Plug-and-Play-Integration in SCADA-, SPS- und DCS-Plattformen.
Hohe Genauigkeit und thermische Stabilität
Zuverlässig im Betrieb von −52 °C bis +177 °C die Sonde 330102-00-20-10-02-05 behält unter extremen industriellen Bedingungen ihre Messgenauigkeit bei.
Robustes mechanisches Design
Mit TipLoc-Formgebung und einer CableLoc-Befestigungsstärke von 330 N gewährleistet die Sonde 330102-00-20-10-02-05 eine langfristige mechanische Robustheit.
Abwärtskompatibilität
Die 330102-00-20-10-02-05 3300 XL 8-mm-Sonde ist vollständig kompatibel mit anderen Sonden der 3300-Serie und ermöglicht nahtlose Aufrüstungen ohne Neukalibrierung.
