Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330101-00-60-10-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
0,0 in |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
6,0 in |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
3/8-24 UNF-Gewinde |
|
Maximale Länge des Gewindeeingriffs: |
0,563 in |
|
Abmessungen: |
113x2x1,5cm |
|
Gewicht: |
0.08 kg |
Beschreibung

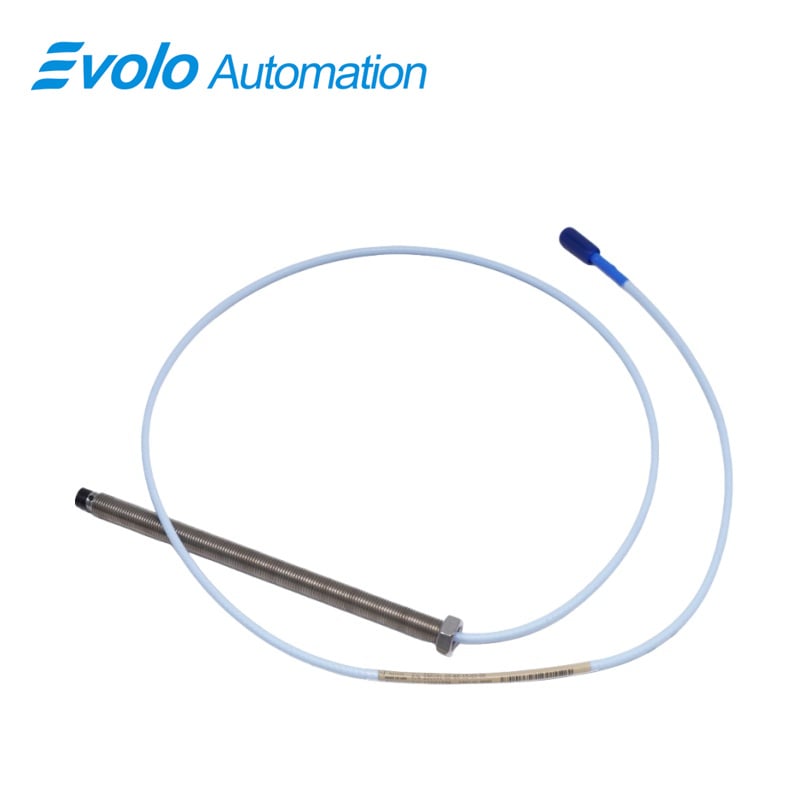

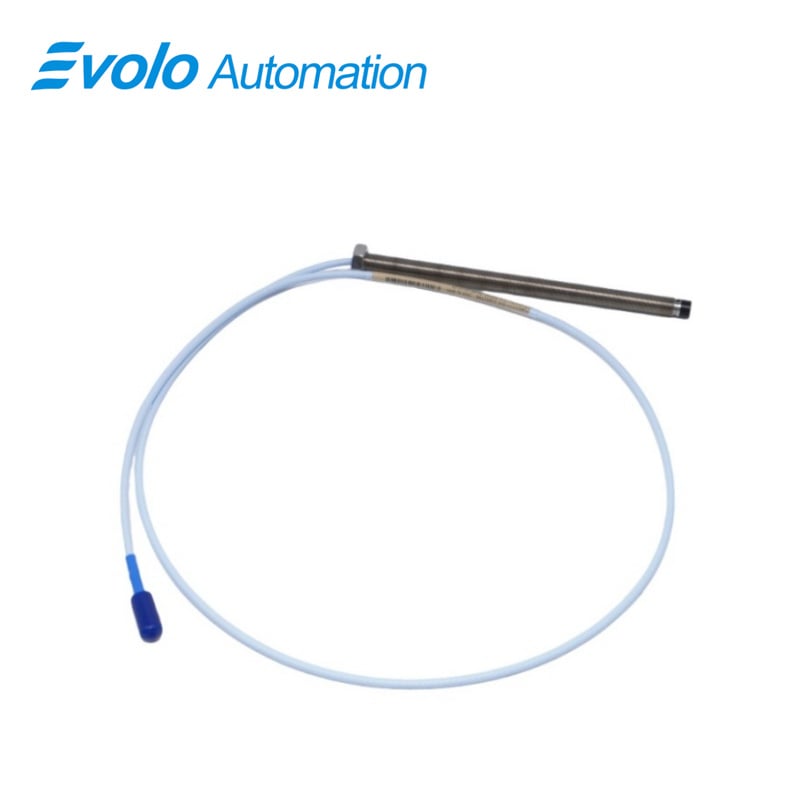

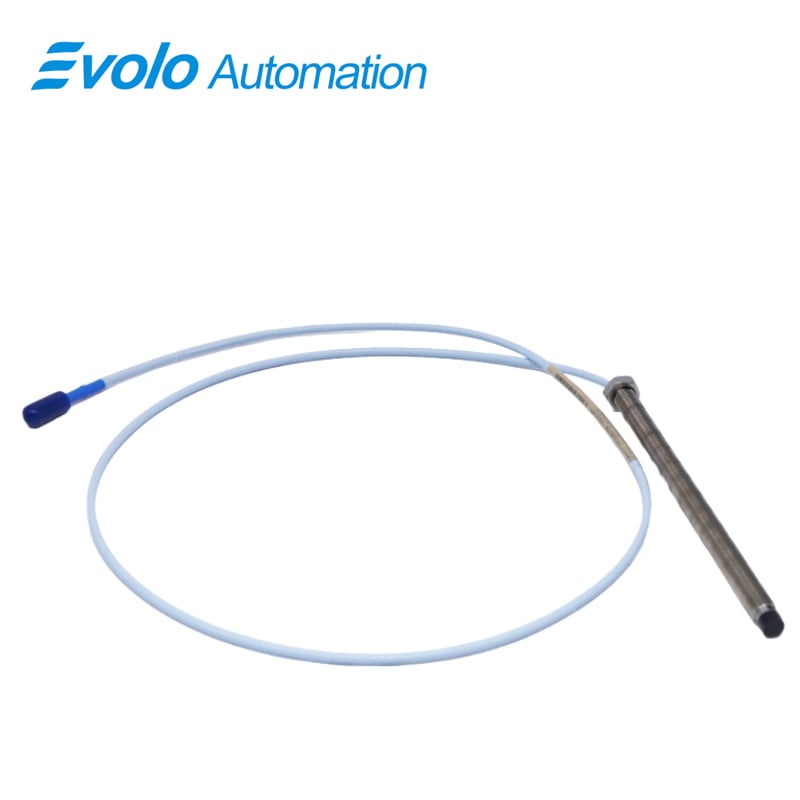

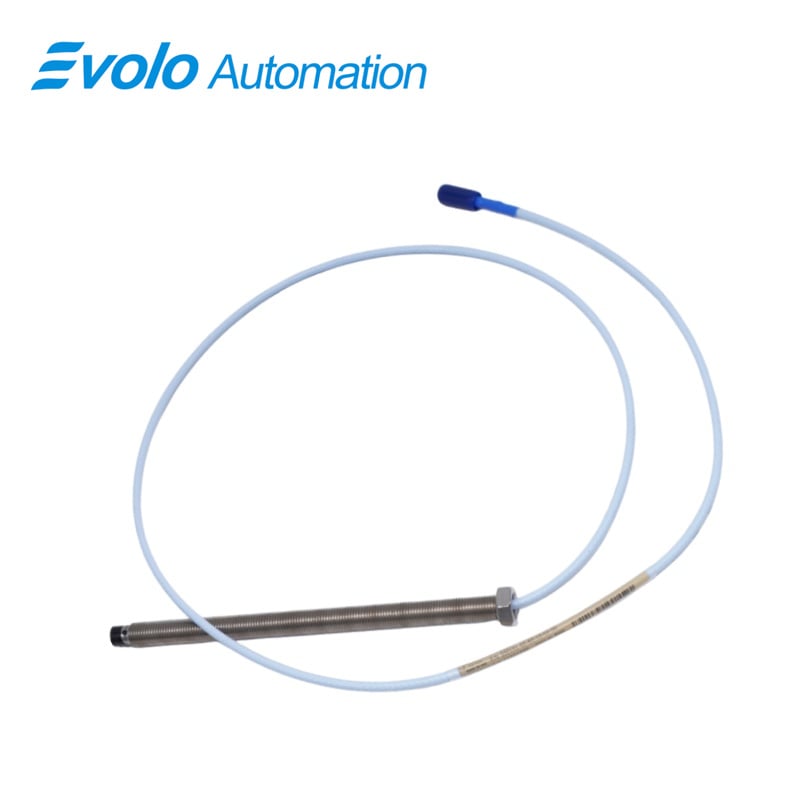

Der Näherungssensor 330101-00-60-10-02-05 3300 XL mit 8 mm ist ein Hochleistungssensor für die Automatisierung, der für präzise berührungslose Schwingungs- und Wegmessungen an industriellen Maschinen konzipiert ist. Der Sensor 330101-00-60-10-02-05 liefert eine Ausgangsspannung, die direkt proportional zum Abstand zwischen Sensorspitze und leitfähiger Oberfläche ist, und ermöglicht sowohl statische (Positions-) als auch dynamische (Schwingungs-) Überwachung. Mit einer Gesamtlänge des Gehäuses von 6,0 Zoll, einem Sensorgewinde 3/8-24 UNF, einer Gesamtkabellänge von 1,0 Meter und einem miniaturisierten koaxialen ClickLoc-Stecker integriert sich der Näherungssensor 330101-00-60-10-02-05 3300 XL mit 8 mm nahtlos in SPS-, SCADA- und DCS-Automatisierungssysteme. Er ist für die Zulassungen nach CSA, ATEX und IECEx ausgelegt und gewährleistet zuverlässigen Betrieb unter rauen Umgebungsbedingungen ab −52 °C bis +177 °C . Die Versorgungsempfindlichkeit liegt unter 2 mV/V, der Ausgangswiderstand beträgt 50 Ω und der lineare Messbereich beträgt 2 mm; dies garantiert hochpräzise Daten für automatisierte Zustandsüberwachung, vorausschauende Wartung sowie Optimierung industrieller Prozesse.
Anwendungen
Schwingungsüberwachung von rotierenden Maschinen
Die Sonde 330101-00-60-10-02-05 der Serie 3300 XL mit 8 mm erfasst hochfrequente Schwingungssignale von Pumpen, Kompressoren und Turbinen und unterstützt damit die automatisierte prädiktive Wartung.
Rotordrehlagemessung
Mit einer linearen Messstrecke von 2 mm liefert die Sonde 330101-00-60-10-02-05 genaue Daten zur radialen und axialen Wellenverlagerung für die Echtzeit-Prozessautomatisierung.
Keyphasor- und Drehzahlsignale
Diese Sonde 330101-00-60-10-02-05 der Serie 3300 XL liefert präzise Keyphasor-Ausgangssignale sowie Drehzahlüberwachungssignale für die automatisierte Rotorphasenverfolgung in kritischen industriellen Systemen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Hohe Integrationsfähigkeit
ClickLoc-Steckverbinder und das optionale FluidLoc-Kabel ermöglichen eine Plug-and-Play-Integration in SPS-, DCS- oder SCADA-Automatisierungssysteme ohne Neukalibrierung.
Robuste mechanische und thermische Leistung
Die TipLoc-Umformung und das CableLoc-Design gewährleisten eine Zugfestigkeit von 330 N und sichern so einen zuverlässigen Betrieb von −52 °C bis +177 °C .
API 670 Konformität
Erfüllt die API-670-Standards für Linearität, mechanische Konfiguration, Genauigkeit und Temperaturstabilität und gewährleistet damit eine zuverlässige automatisierte Überwachung in industriellen Umgebungen.
