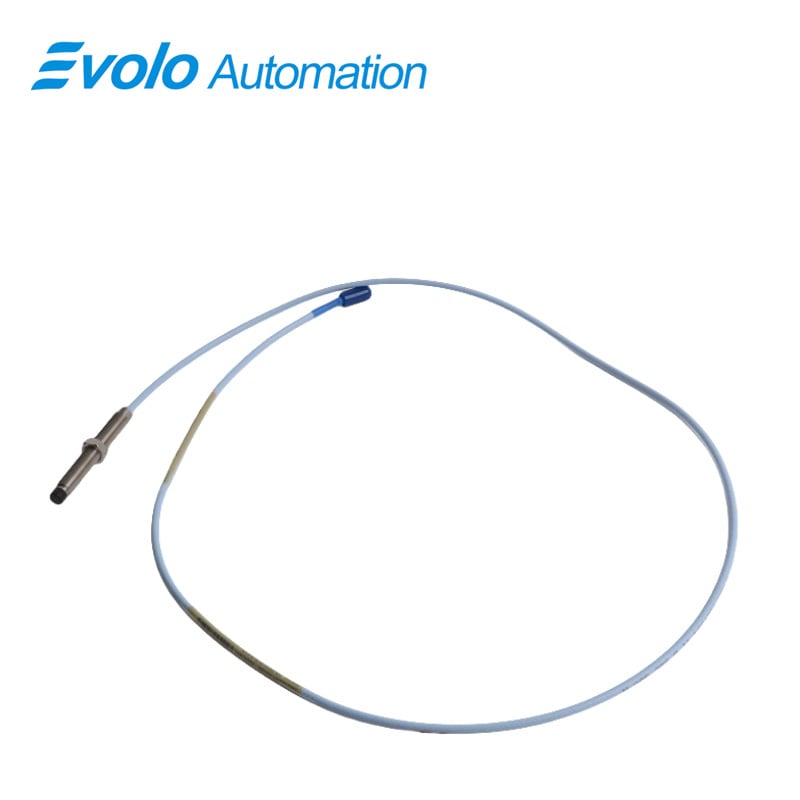

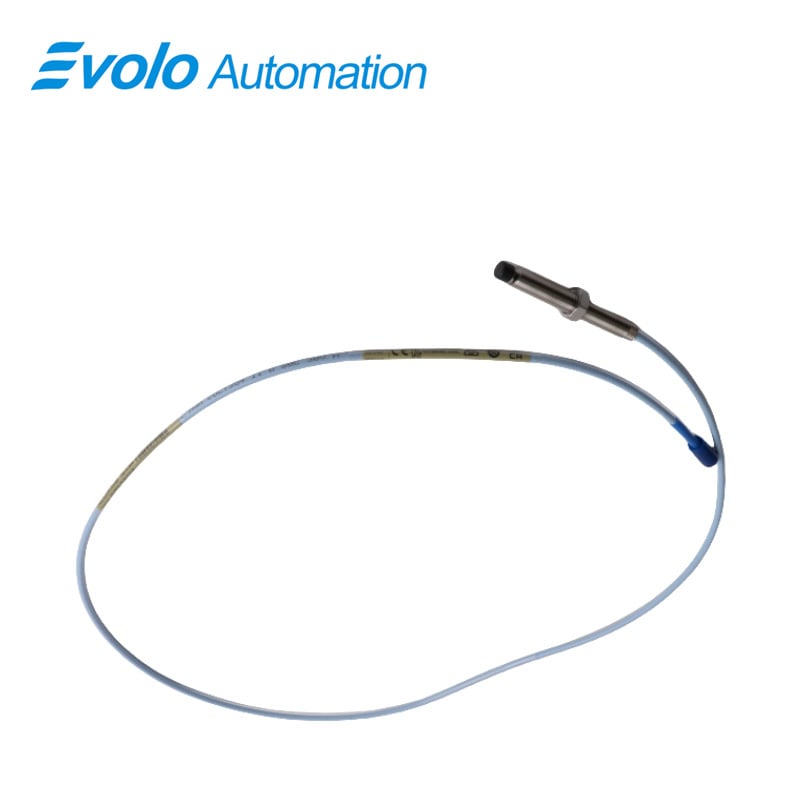

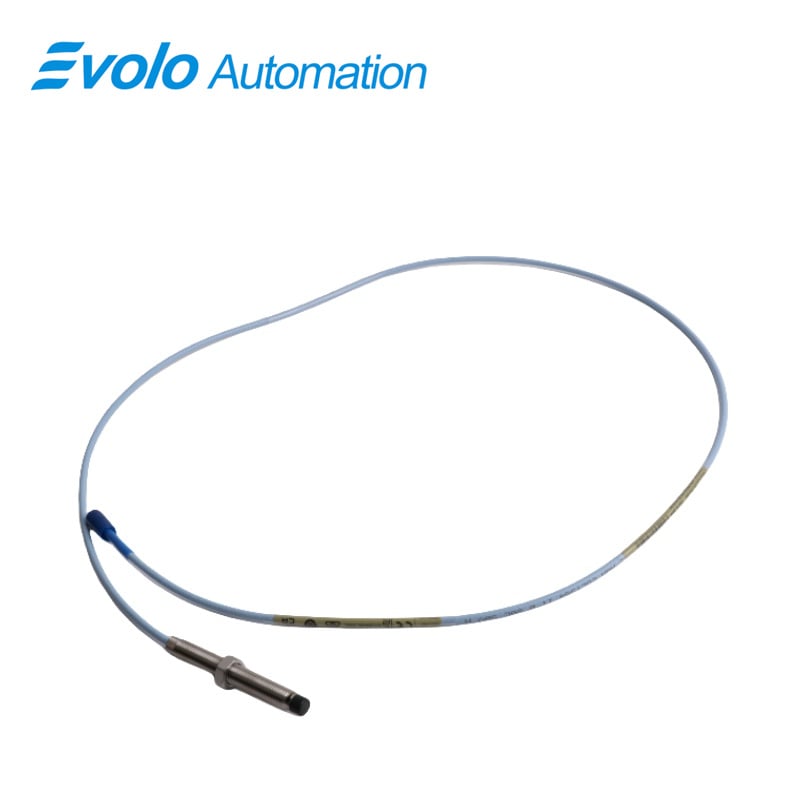

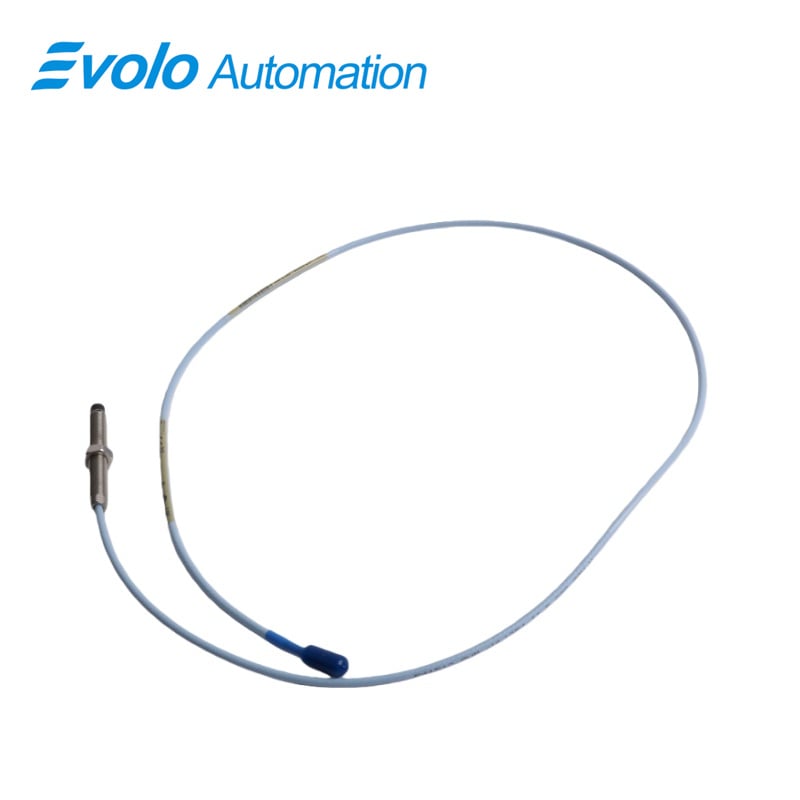

330101-00-28-90-02-00 3300 XL 8 mm Näherungssensoren

Übersicht

Herkunftsort:	USA
Markenname:	Bently Nevada
Modellnummer:	330101-00-28-90-02-00
Verpackungseinzelheiten:	Original, neu, werkversiegelt
Lieferzeit:	5–7 Tage
Zahlungsbedingungen:	T/T
Lieferfähigkeit:	Auf Lager

Schnellübersicht

Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge):	0,0 in
Option für Gesamthülsehöhe (minimale Hülsehöhe):	2,8 in
Gesamtlänge Option:	1,0 Meter (3,3 Fuß)
Steckverbinder- und Kabeltyp-Option:	9,0 Meter (29,5 Fuß)
Zulassungsbehörden-Option:	Nicht erforderlich
Sensorgehäuse-Gewinde:	3/8-24 UNF-Gewinde
Maximale Länge des Gewindeeingriffs:	0,563 in
Abmessungen:	1,5x1,3x121cm
Gewicht:	0,05kg

Beschreibung

Der 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor liefert eine präzise Ausgangsspannung, die proportional zum Abstand zwischen Sensorendspitze und Zieloberfläche ist, und ermöglicht damit sowohl Positions- als auch Vibrationsmessungen für die automatisierte Überwachung. Der Sensor wurde mit einem linearen Messbereich von 2 mm, einem 3/8-24-UNF-Gewinde mit einer Eingriffstiefe von 0,563 Zoll und einer gesamten Gehäuselänge von 2,8 Zoll konstruiert. 330101-00-28-90-02-00lässt sich problemlos in beengten Räumen installieren. Das Standard-9-Meter-Verlängerungskabel mit einer Kapazität von 69,9 pF/m und einem Miniatur-ClickLoc-Stecker ermöglicht die automatisierte Datenerfassung über lange Strecken. Mit einem Betriebstemperaturbereich von −52 °C bis +177 °C (−62 °F bis +350 °F) und einer Ausgangsspannungsänderung von weniger als 2 mV pro Volt Eingangsspannung gewährleistet dieses 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor genaue und zuverlässige Messungen in Zentrifugalverdichtern, Turbinen und Maschinen mit Flüssigkeitsfilm-Lagern. Das optionale FluidLoc-Kabel verhindert das Eindringen von Flüssigkeiten und bewahrt so die Signalintegrität in ölreichen Umgebungen. Die patentierten TipLoc- und CableLoc-Konstruktionen bieten eine Zugfestigkeit von 330 N und sichern damit Kabel und Sonde für einen kontinuierlichen, automatisierten Betrieb.

Anwendungen

Radiale Schwingungsmessung an Wellen
Der 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor misst radiale Schwingungen an Wellen mit einem Durchmesser unter 51 mm (2 Zoll) mittels seiner linearen Messspanne von 2 mm und ermöglicht so eine präzise Überwachung von Maschinen mit Flüssigkeitsfilm-Lagern und Verdichtern.

Axiale Positionserfassung
Mit einer linearen Messspanne von 2 mm und einem 3/8-24-UNF-Gewinde für eine sichere Montage ist das 330101-00-28-90-02-00ermittelt die axiale (Schub-)Position bei ebenen Zielobjekten ab einer Größe von 15 mm (0,6 Zoll) und ermöglicht so eine genaue Positionierung bei der Ausrichtung automatisierter Maschinen.

Keyphasor-Referenz und Drehzahlmessung
Mit dem Standard-9-Meter-Verlängerungskabel mit einer Kapazität von 69,9 pF/m und Stecker vom Typ Miniature ClickLoc unterstützt das 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor phasenreferenzsignale und Drehzahlüberwachung in Turbinen und Verdichtern.

Hochtemperaturbetrieb
Der 330101-00-28-90-02-00behält seine Leistungsfähigkeit im Temperaturbereich von –52 °C bis +177 °C (–62 °F bis +350 °F) bei und eignet sich daher für die automatisierte Überwachung in rauen Prozessumgebungen.

Sichere Sondenbefestigung
Das patentierte TipLoc-Gussverfahren und das CableLoc-Design gewährleisten eine Zugfestigkeit von 330 N und stellen sicher, dass die 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor während des kontinuierlichen Betriebs fest verankert bleibt.

Technische Daten

Betriebs- und Lagertemperatur:	-52 °C bis +177 °C (-62 °F bis +350 °F)
Versorgungsempfindlichkeit:	Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung
Ausgangswiderstand:	50 Ω
Verlängerungskabelkapazität:	69,9 pF/m (21,3 pF/ft) typisch
Feldverdrahtung:	0,2 bis 1,5 mm² (16 bis 24 AWG)
Linearer Messbereich:	2 mm (80 mils)

Wettbewerbsvorteil

Präzise Vibrationsdetektion
Der 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor liefert ein Ausgangssignal, das proportional zum Wellenabstand ist, mit einem linearen Messbereich von 2 mm und ermöglicht so eine genaue radiale Vibrationsüberwachung bei Maschinen mit Flüssigkeitsfilm-Lagern.

Erweiterter Temperaturbereich
Arbeitet im Temperaturbereich von -52 °C bis +177 °C (-62 °F bis +350 °F), wodurch der 330101-00-28-90-02-00funktioniert zuverlässig in Hochtemperatur-Prozessverdichtern, Turbinen und anderen automatisierten Maschinen.

Sichere mechanische Befestigung
Ausgestattet mit einem 3/8-24-UNF-Gewinde sowie den patentierten TipLoc- und CableLoc-Konstruktionen erreicht der 330101-00-28-90-02-00eine Zugfestigkeit von 330 N und gewährleistet so eine feste Befestigung während kontinuierlicher Betriebsabläufe.

Lange Signalübertragung
Mit einem 9,0-Meter-(29,5-Fuß-)Verlängerungskabel und einer Kapazität von 69,9 pF/m ermöglicht der 330101-00-28-90-02-00 3300 XL 8-mm-Näherungssensor genaue Fernüberwachung ohne Signalverlust.

Flüssigkeitsschutz für industrielle Umgebungen
Optionale FluidLoc-Kabel verhindern das Eindringen von Öl oder Flüssigkeiten und bewahren die Funktionalität des
