Überblick
Herkunftsort: |
USA |
Markenname: |
Bently Nevada |
Artikelnummer: |
330101-00-13-10-02-05 |
Verpackungsdetails: |
Original neu, fabrikversiegelt |
Lieferzeit: |
5-7 Tage |
Zahlungsbedingungen: |
T/T |
Lieferfähigkeit: |
Auf Lager |
Ein kurzes Detail
|
Option für unverzahnten Längenabschnitt (minimale unverzahnte Länge): |
0,0 in |
|
Option für Gesamthülsehöhe (minimale Hülsehöhe): |
1,3 in |
|
Gesamtlänge Option: |
1,0 Meter (3,3 Fuß) |
|
Steckverbinder- und Kabeltyp-Option: |
Miniaturkoaxialer ClickLoc-Anschluss, Standardkabel |
|
Zulassungsbehörden-Option: |
CSA-, ATEX-, IECEx-Zulassungen |
|
Sensorgehäuse-Gewinde: |
3/8-24 UNF-Gewinde |
|
Maximale Länge des Gewindeeingriffs: |
0,563 in |
|
Abmessungen: |
1,6x1,4x112 cm |
|
Gewicht: |
0,06 kg |
Beschreibung

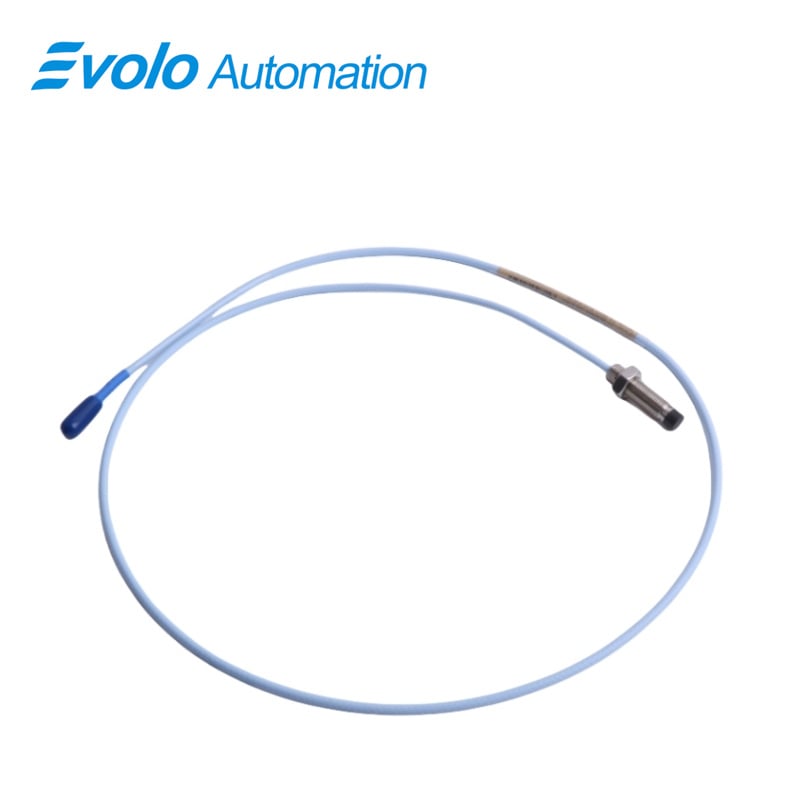

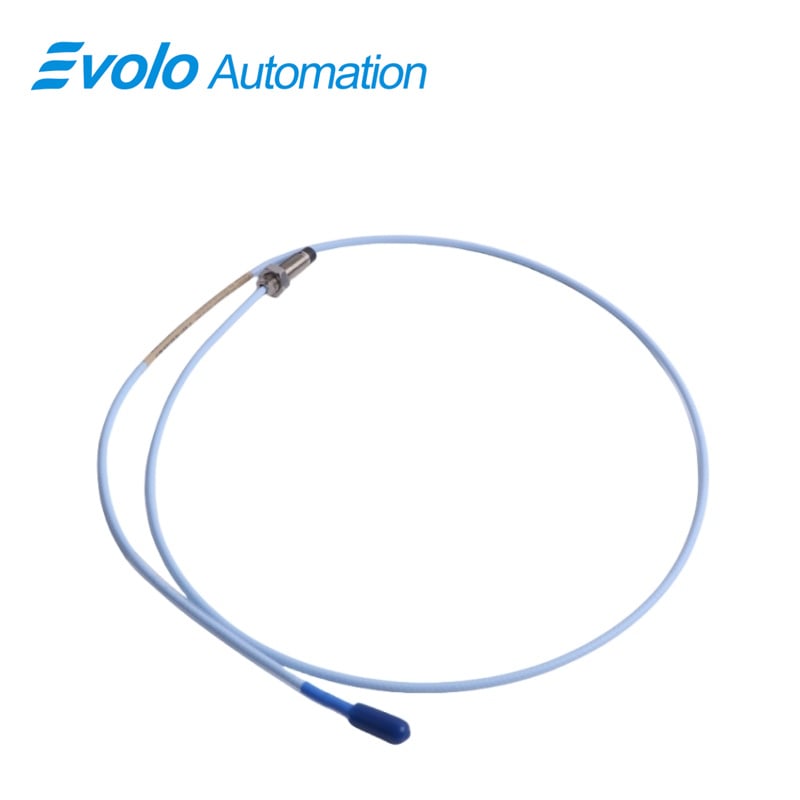

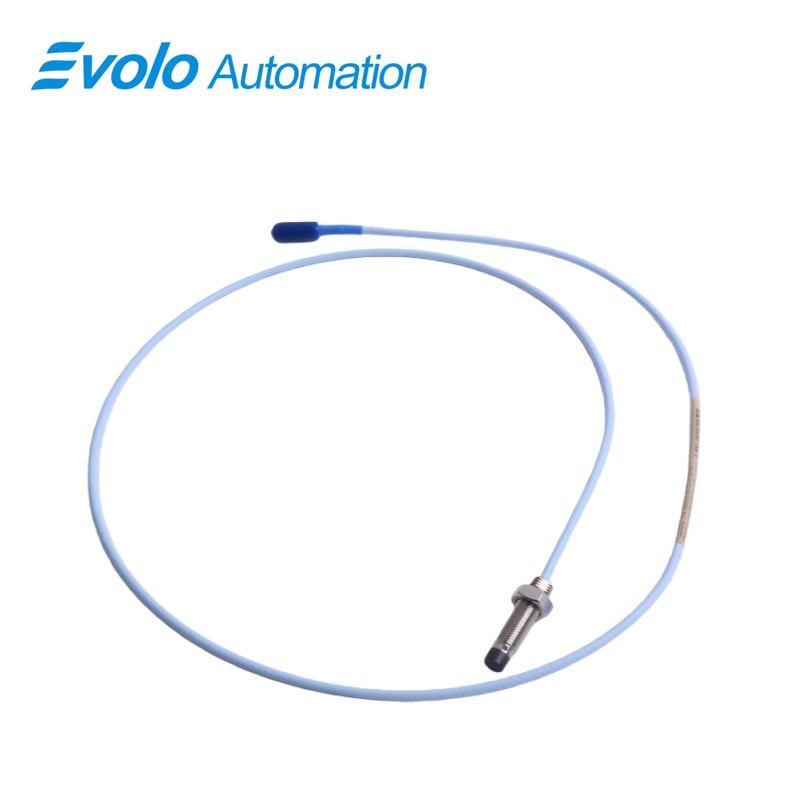

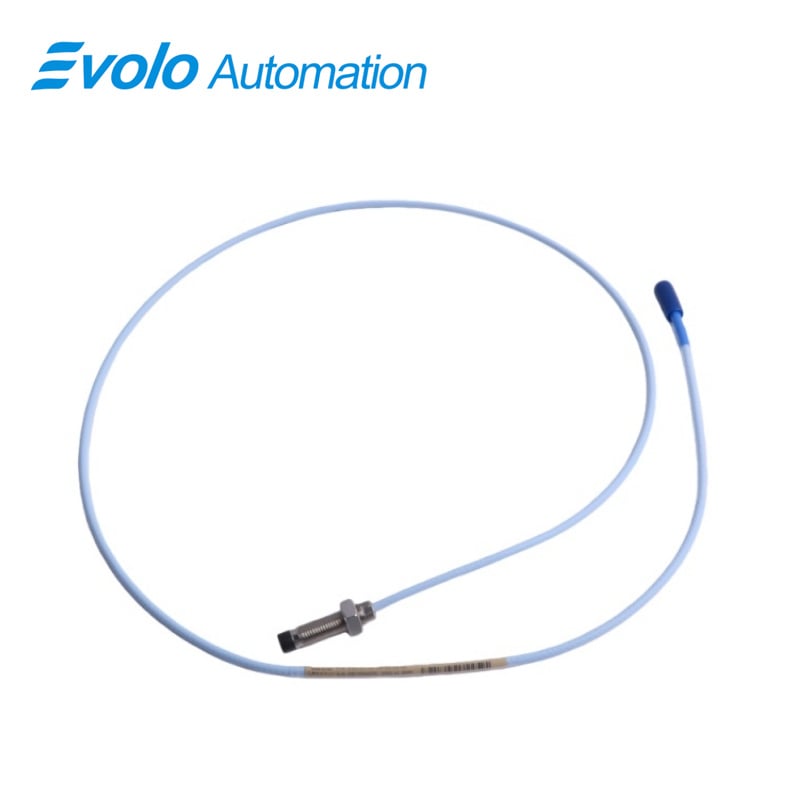

Der Näherungssensor 330101-00-13-10-02-05 3300 XL mit 8 mm ist ein Hochpräzisionssensor, der für anspruchsvolle Anwendungen in der industriellen Automatisierung konzipiert ist. Der Sensor 330101-00-13-10-02-05 liefert eine Spannungsausgabe, die direkt proportional zum Abstand zwischen Sensorspitze und der zu messenden leitfähigen Oberfläche ist, wodurch sowohl statische Positionsmessungen als auch dynamische Schwingungsmessungen möglich sind. Mit einer Gesamtlänge des Gehäuses von 1,3 Zoll, einem Gewinde 3/8-24 UNF und einer gesamten Kabellänge von 1,0 Meter integriert sich der Näherungssensor 330101-00-13-10-02-05 3300 XL nahtlos in SCADA-, SPS- und DCS-Systeme. Zertifiziert nach CSA, ATEX und IECEx gewährleistet er eine hohe Leistungsfähigkeit auch unter extremen Bedingungen von −52 °C bis +177 °C , während er eine Versorgungsempfindlichkeit von weniger als 2 mV/V, einen Ausgangswiderstand von 50 Ω und einen linearen Messbereich von 2 mm bietet. Der Sensor 330101-00-13-10-02-05 gewährleistet die automatisierte Prozessüberwachung, vorausschauende Wartung sowie eine präzise Steuerung rotierender Maschinen.
Anwendungen
Keyphasor-Referenz und Drehzahlmessung
Mit der Sonde 330101-00-13-10-02-05 erhalten industrielle Systeme genaue Keyphasor-Signale für die Wellendrehzahl und die Phasensynchronisation. Das 1,0-Meter-lange ClickLoc-Kabel ermöglicht eine nahtlose Integration in DCS- und SPS-Systeme.
Axiale und radiale Wellenpositionserfassung
Die 330101-00-13-10-02-05 3300 XL 8-mm-Sonde liefert Echtzeit-Rückmeldungen zur Wellenverlagerung mittels ihrer 3/8-24-UNF-Gewindebohrung für eine sichere Montage und wiederholbare Messungen bei extremen Temperaturen von −52 °C bis +177 °C .
Integration in DCS- und SPS-Automatisierung
Mit miniaturisierten koaxialen ClickLoc-Steckverbindern und einer Leitungskapazität des Verlängerungskabels von 69,9 pF/m kann die Sonde 330101-00-13-10-02-05 stabile Signale für automatisierte Regelung, vorausschauende Wartung und Prozessoptimierung übertragen.
Vorausschauende Wartung bei Hochgeschwindigkeitsmaschinen
Die Sonde 330101-00-13-10-02-05 3300 XL ermöglicht die frühzeitige Fehlererkennung bei Kompressoren, Turbinen und rotierenden Maschinen. Ihre Versorgungsempfindlichkeit von <2 mV/V gewährleistet eine konsistente Leistung für automatisierte Alarme und Datenaufzeichnung in industriellen Umgebungen.
TECHNISCHE DATEN
|
Betriebs- und Lagertemperatur: |
-52 °C bis +177 °C (-62 °F bis +350 °F) |
|
Versorgungsempfindlichkeit: |
Weniger als 2 mV Änderung der Ausgangsspannung pro Volt Änderung der Eingangsspannung |
|
Ausgangswiderstand: |
50 Ω |
|
Verlängerungskabelkapazität: |
69,9 pF/m (21,3 pF/ft) typisch |
|
Feldverdrahtung: |
0,2 bis 1,5 mm² (16 bis 24 AWG) |
|
Linearer Messbereich: |
2 mm (80 mils) |
Wettbewerbsvorteil
Robustes mechanisches Design
Das patentierte TipLoc-Gussverfahren erzeugt eine feste Verbindung zwischen Sondenspitze und Gehäuse, während CableLoc eine Zugfestigkeit von 330 N bietet und so eine sichere Verbindung in automatisierten Maschinen sicherstellt.
Hohe Zuverlässigkeit unter rauen Umgebungsbedingungen
CSA-, ATEX- und IECEx-Zulassungen sowie der Einsatzbereich von −52 °C bis +177 °C , machen die Sonde 330101-00-13-10-02-05 ideal für extreme industrielle Bedingungen.
Plug-and-Play-Steckverbindersystem
Miniatur-Koaxial-ClickLoc-Steckverbinder mit optionalen FluidLoc-Kabeln verhindern Leckagen und ermöglichen eine schnelle Integration in Automatisierungssysteme.
API 670 Konformität
Gewährleistet Linearität, Genauigkeit und Temperaturstabilität und bietet damit zuverlässiges automatisiertes Monitoring und Regelung für prozesskritische Maschinen.
