Siemens 6ES7193-4CE10-0AA0 SIMATIC ET 200S TM-P15C22-01 terminalmodul
Producent: Siemens
Tilstand: helt ny
Leveringstid: på lager
Oprindelsesland: Tyskland
Garanti: 12 måneder
E-mail: [email protected]
whatsApp: +86-18150117685
- Oversigt
- Mest solgte modeller
- Anbefalede produkter
Oversigt
- Vælg den korrekte ET 200S-strømmodul til TM-P-basen.
- Planlæg grænsen for den næste strømpotentielgruppe.
- Sørg for adgang til AUX1-feltet et andet sted, hvis installationen kræver det.
- Reserver serviceplads omkring basens låsemekanisme.
Siemens SIMATIC ET 200S

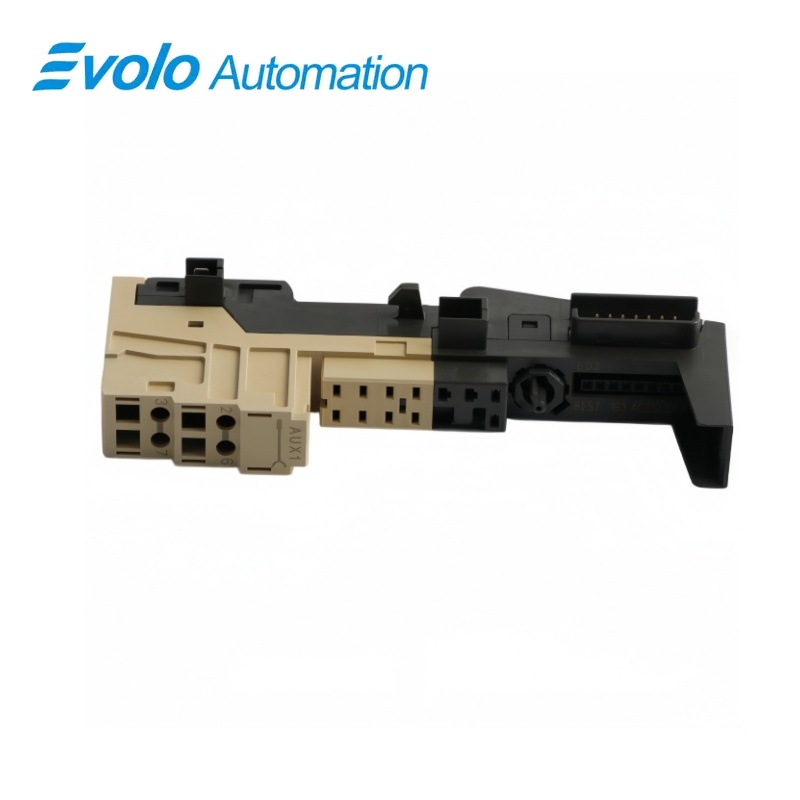

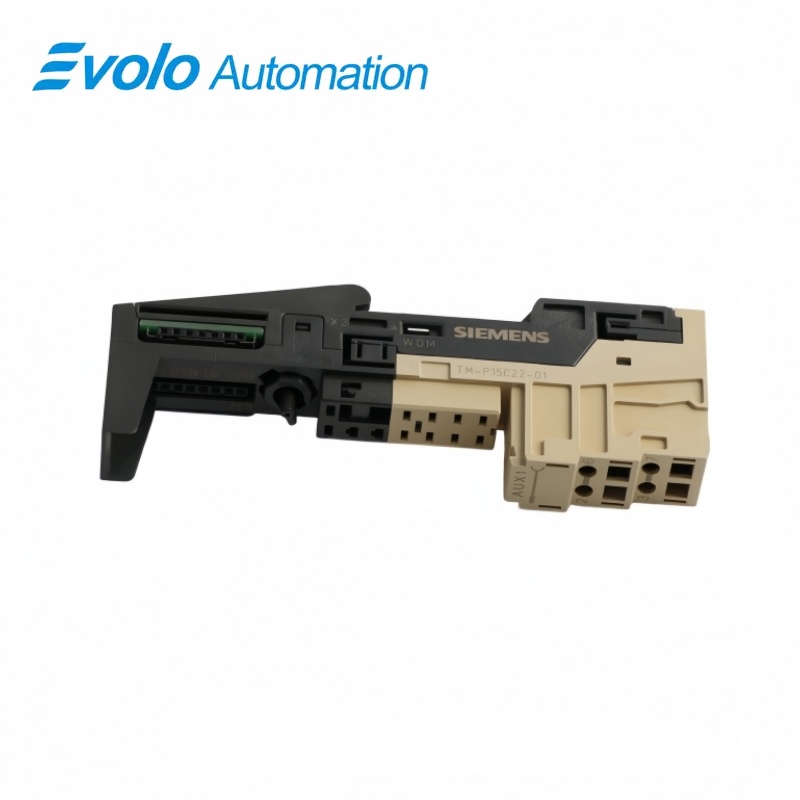

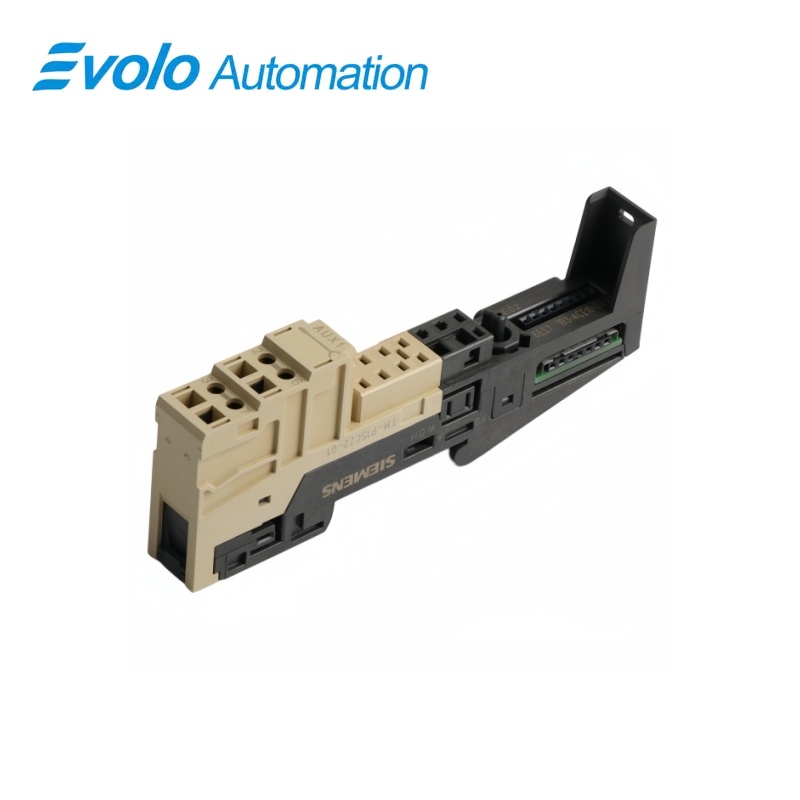

6ES7193-4CE10-0AA0 SIMATIC ET 200S TM-P15C22-01 terminalmodul
En kompakt fjederklemmebase til en ET 200S-strømmodul med fire forbindelser og en kontinuerlig AUX1-bus.
På et blik
| Mærke | Siemens |
|---|---|
| Model | 6ES7193-4CE10-0AA0 |
| Produkttype | Strømmodulbase |
| Kernefunktion | Potentialgruppe-indføring |
| Ansøgning | ET 200S strømforsyning |
Fire fjederforbindelser
Layoutet på 2 × 2 modtager strømmodulens ledningsføring uden at kræve en ekstra hjælpeklemmerække.
Kontinuerlig hjælpevej
AUX1 fortsætter gennem strømgruppegrænsen uden lokal klemmetap.
Kompakt strømposition
Basen måler 15 × 119,5 × 43 mm og vejer cirka 55 g.
Produktoversigt
6ES7193-4CE10-0AA0 er TM-P15C22-01 klemmebasen med kageclamp til strømmodulpositioner i en SIMATIC ET 200S-station.
Den tillader, at en ny elektronisk modulstrømsektion starter, mens hjælpebussen forbliver kontinuerlig, ved hjælp af et kortere hus med fire forbindelser uden adgang til A4/A8.
Nøglefunktioner
Introducer en ny elektronisk forsyningssektion
Den indsatte strømmodul forsyner de nedstrøms lige strømbusser op til den næste TM-P-position.
Bevar kontinuitet i hjælpepotentialen
Den kontinuerte AUX1-bus forbinder til gruppen på venstre side uafhængigt af den nye strømmodulposition.
Tilslut den kompakte klemmeopstilling
Fire fjederforbindelsespositioner accepterer 11 mm afskræbbede lederender ved brug af et værktøj med 3 mm åbning.
Officielle specifikationer
| Terminalanordning | 2 × 2-tilslutninger |
|---|---|
| Forbindelsesteknologi | Fjederterminaler (Cage Clamp) |
| AUX1-ruteringsmulighed | Kontinuerlig til potentialgruppen på venstre side |
| Tilslutning til AUX1-terminal | Ingen terminaladgang |
| Rækkevidde af blotte massive og fleksible ledere | 0,14–2,5 mm² |
| Fleksibel lederområde med klemme | 0,14–1,5 mm² |
| Længde af afisolering af ledning | 11 mm |
| Ledere pr. forbindelse | 1; alternativt 2 i alt op til 1,5 mm² i en fælles klemme |
| Maksimal ledningsisolationsdiameter | 3,1 mm ved 1,5 mm²; 3,8 mm ved 2,5 mm² |
| Ledningsværktøj | Skruetrækker med 3 mm blad |
| Dimensioner (B × H × D) | 15 × 119,5 × 43 mm |
| Omtrentlig modulvægt | 55 g |
Ofte stillede spørgsmål
Kan 6ES7193-4CE10-0AA0 starte en ny strømsektion uden at skære AUX1?
Ja, dens TM-P-indgangsfunktion starter en strømpotentialgruppe, mens AUX1-bussen forbliver kontinuerlig.
Understøtter 6ES7193-4CE10-0AA0 en kontinuerlig hjælpevej til mobil udstyr?
TM-P15C22-01 bruger en fireforbindelses-layout uden lokal adgang til hjælpebussen.
Hvilken åbning skal jeg bruge til ledningen, når jeg tilslutter 6ES7193-4CE10-0AA0?
Indsæt den forberedte leder i den nederste firkantede åbning, mens du aktiverer fjederfrigivelsen gennem den øverste runde åbning.
Kan jeg placere 6ES7193-4CE10-0AA0 under en almindelig 15 mm elektronisk I/O-modul?
Denne TM-P-basis er beregnet til strømmoduler, så elektroniske I/O-pladser kræver den passende TM-E-basis.
Hvor meget højde skal jeg reservere til 6ES7193-4CE10-0AA0?
Klemmemodul-korpusset er 119,5 mm højt, 15 mm bredt og 43 mm dybt.
Hvilken strømforsyningsordning fortsætter efter 6ES7193-4CE10-0AA0 i stationen?
Strømmodulens tilførsel forsyner de elektroniske moduler indtil den næste TM-P-klemmemodul-grænse.
Kan jeg fjerne 6ES7193-4CE10-0AA0, mens dens felttilslutninger forbliver forbundet?
Frakobl forbindelsesledningerne til bunden og sluk for den relevante strømforsyning, inden terminalmodulet frigøres og fjernes.
