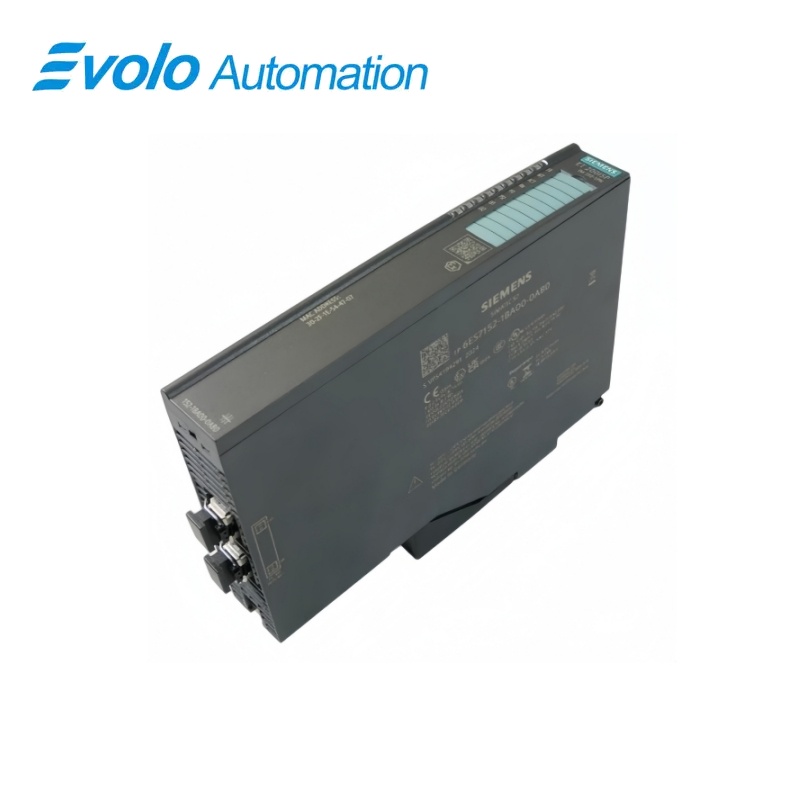

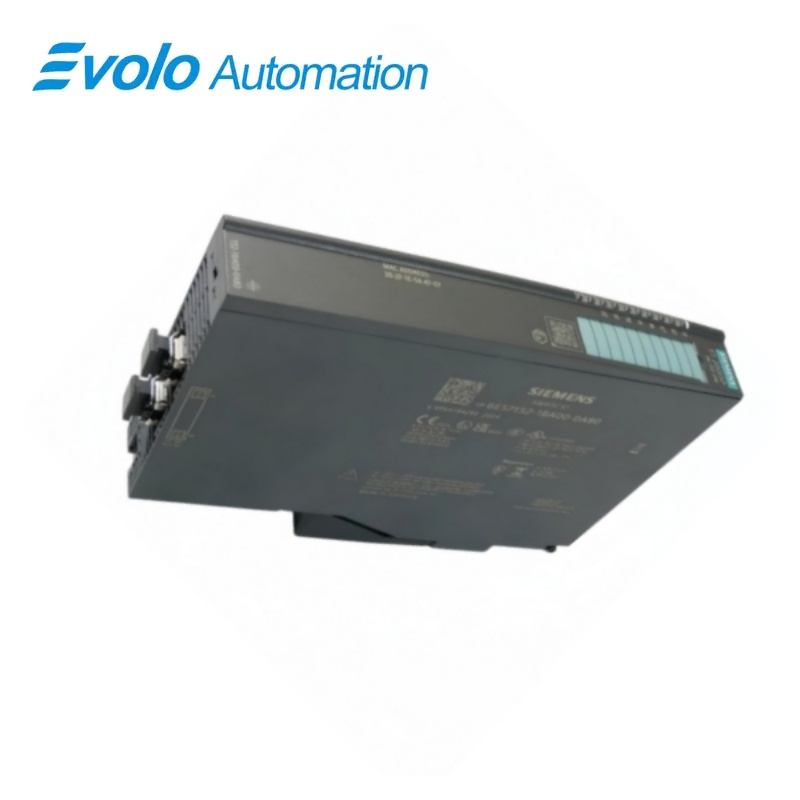

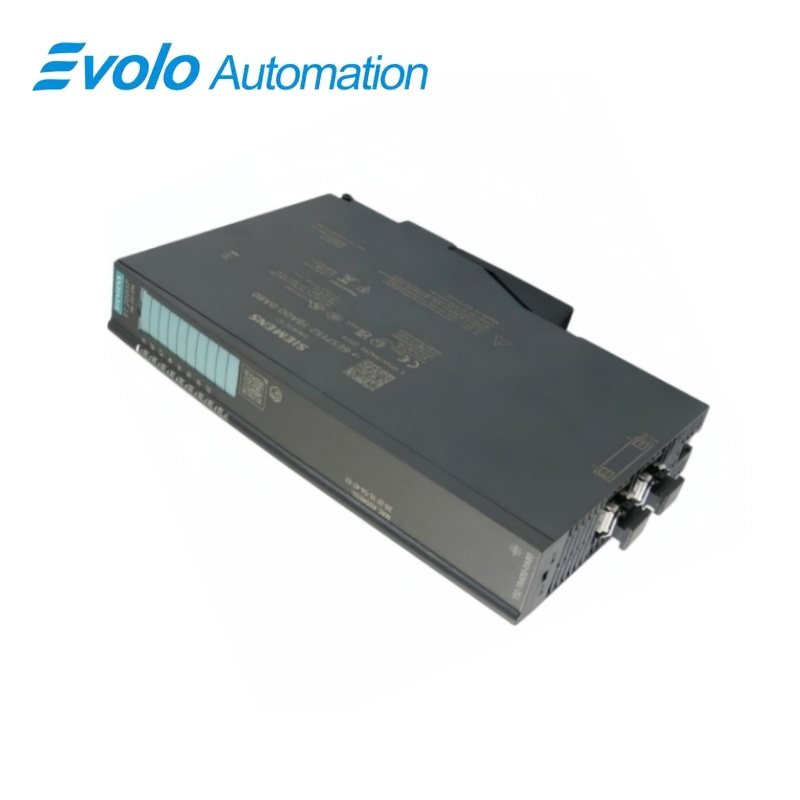

Siemens SIMATIC ET 200iSP IM 152-1PN Grænseflademodul 6ES7152-1BA00-0AB0
Producent: Siemens
Tilstand: helt ny
Leveringstid: på lager
Oprindelsesland: Tyskland
Garanti: 12 måneder
E-mail: [email protected]
whatsApp: +86-18150117685
- Oversigt
- Produktoversigt
- Nøglefunktioner
- Officielle specifikationer
- Ofte stillede spørgsmål
- Kompatibilitet og bestillingsnoter
- Mest solgte modeller
- Anbefalede produkter
Oversigt
SIEMENS · SIMATIC ET 200iSP
6ES7152-1BA00-0AB0 SIMATIC ET 200iSP IM 152-1PN-grænsefladeenhed
IM 152-1PN forbinder ET 200iSP-distribuerede I/O til PROFINET IO og understøtter standarddrift, redundante konfigurationer samt konfigurationsændringer under drift.
På et blik
| Mærke | Siemens |
|---|---|
| Model | 6ES7152-1BA00-0AB0 |
| Produkttype | PROFINET-grænsefladeenhed til intrinsisk sikre distribuerede I/O |
| Kernefunktion | Forbinder en ET 200iSP-station til PROFINET IO med standard- eller redundant drift |
| Ansøgning eller kompatibel serie | ET 200iSP-stationer i procesautomatisering og arkitekturer til eksplosionsfarlige områder |
Præcis identifikation
Jævnfør 6ES7152-1BA00-0AB0 tegn for tegn og bekræft den fuldstændige betegnelse SIMATIC ET 200iSP IM 152-1PN-grænsefladeenhed.
Grænsefladeanordning
Bekræft den monterede strømforsyning, porte, felttilslutninger og påkrævede tilbehørsdele, inden udskiftningen tilsluttes.
Konfigurationskontrol
Bevar det godkendte ingeniørprojekt, netværksparametrene og applikationsdataene, som det monterede system bruger.
Produktoversigt
IM 152-1PN forbinder ET 200iSP-distribuerede I/O til PROFINET IO og understøtter standarddrift, redundante konfigurationer samt konfigurationsændringer under drift.
Grænsefladen leverer PROFINET V2.3 realtidskommunikation til ET 200iSP. Systemredundans R1 understøttes med to grænsefladeenheder i den angivne konfiguration. En station kan indeholde op til 56 understøttede I/O-moduler med op til 256 byte pr. modul.
Nøglefunktioner
PROFINET-integration
Grænsefladen leverer PROFINET V2.3 realtidskommunikation til ET 200iSP.
Redundant arkitektur
Systemredundans R1 understøttes med to grænseflademoduler i den angivne konfiguration.
Stor stationsevne
En station kan indeholde op til 56 understøttede I/O-moduler med op til 256 byte pr. modul.
Officielle specifikationer
| Interfacetyp | PROFINET IO V2.3 RT |
|---|---|
| Mindste cykeltid | 250 µs |
| Maksimalt antal I/O-moduler | 56 |
| Maksimal brugerdato pr. I/O-modul | 256 bytes |
| Systemredundans | R1 understøttes |
| Konfigurationsændringer i kørselstilstand | Støttet |
| Firmwaregrundversion | V1.0 |
| STEP 7-basisversion | V5.7 SP1 med seneste hardwareopdatering |
| PCS 7-basisversion | V9.1 SP2 med aktuel ET 200iSP HSP |
| TIA Portal-basisversion | V18 |
| Netværksforbindelse | Ethernet med RJ45- eller certificerede optiske forbindelseskomponenter |
| Eksplosionsfarlig-område-kapsling | Ex e-kapsling kræves til installation i Zone 1 |
Ofte stillede spørgsmål
Hvilken feltbus bruges af 6ES7152-1BA00-0AB0?
Den forbinder ET 200iSP-stationen via PROFINET IO.
Kan 6ES7152-1BA00-0AB0 bruges i en R1 redundant station?
Ja; R1-systemredundans understøttes med den specificerede to-modul-konfiguration.
Hvor mange I/O-moduler kan styres af 6ES7152-1BA00-0AB0?
Den maksimale understøttede antal er 56 I/O-moduler.
Kan ET 200iSP-konfigurationen ændres, mens 6ES7152-1BA00-0AB0 kører?
Ja; konfigurationsændringer under drift understøttes.
Hvilken engineering-baseline gælder for 6ES7152-1BA00-0AB0 i STEP 7 Classic?
Brug STEP 7 V5.7 SP1 med den aktuelle hardwareopdatering.
Hvilken kabinett-overvejelse gælder for 6ES7152-1BA00-0AB0 i Zone 1?
Installer ET 200iSP-stationen i et passende Ex e-kabinet.
Hvad skal kontrolleres, før der skiftes til 6ES7152-1BA00-0AB0 fra en PROFIBUS-grænseflade?
Bekræft hardwarekompatibilitet, engineeringsoftware, strømforbrug samt den komplette PROFINET-adresseringsplan.
Kompatibilitet og bestillingsnoter
Kompatibilitetskontrolliste
- Bekræft, at alle installerede ET 200iSP-moduler er godkendt til den valgte grænsefladefirmware.
- Planlæg unikke PROFINET-enhedsnavne, IP-adresser og topologi for hver grænseflade.
- Tjek beregningen af strømforsyningen, da PROFINET-modulet forbruger mere funktionsstrøm end DP-versionen.
