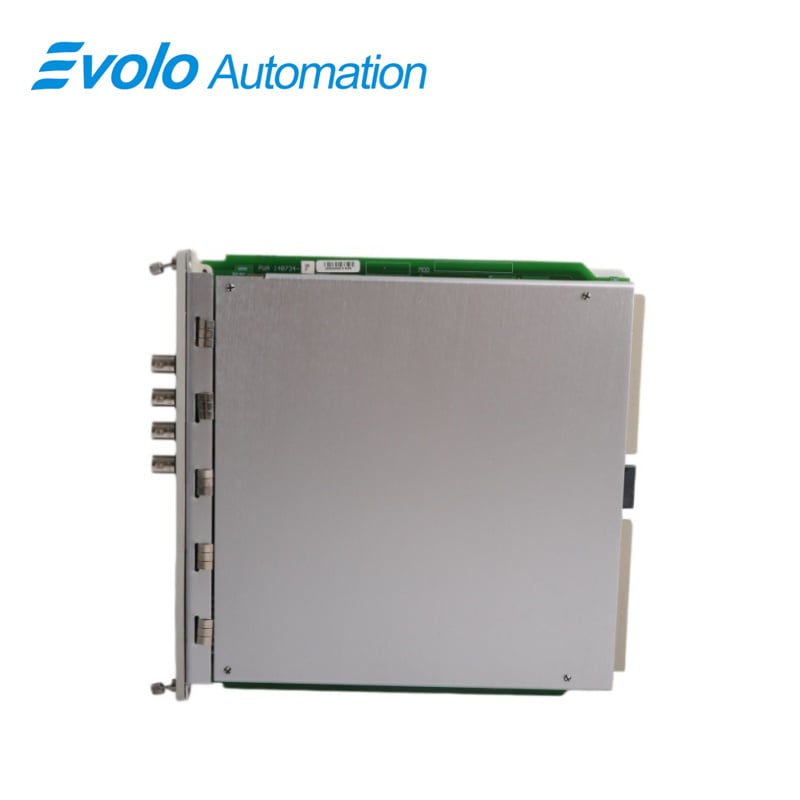

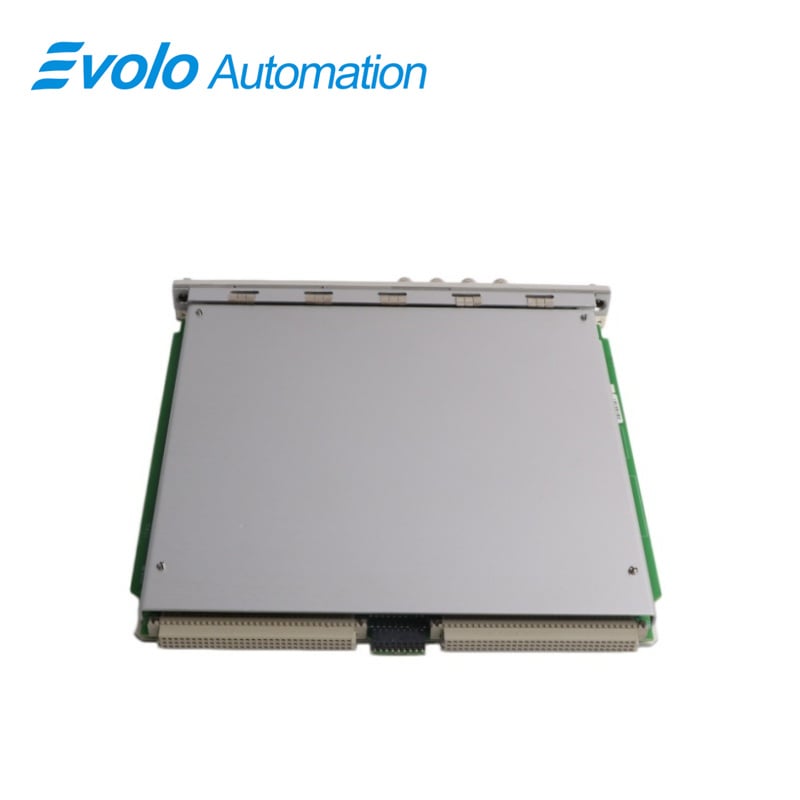

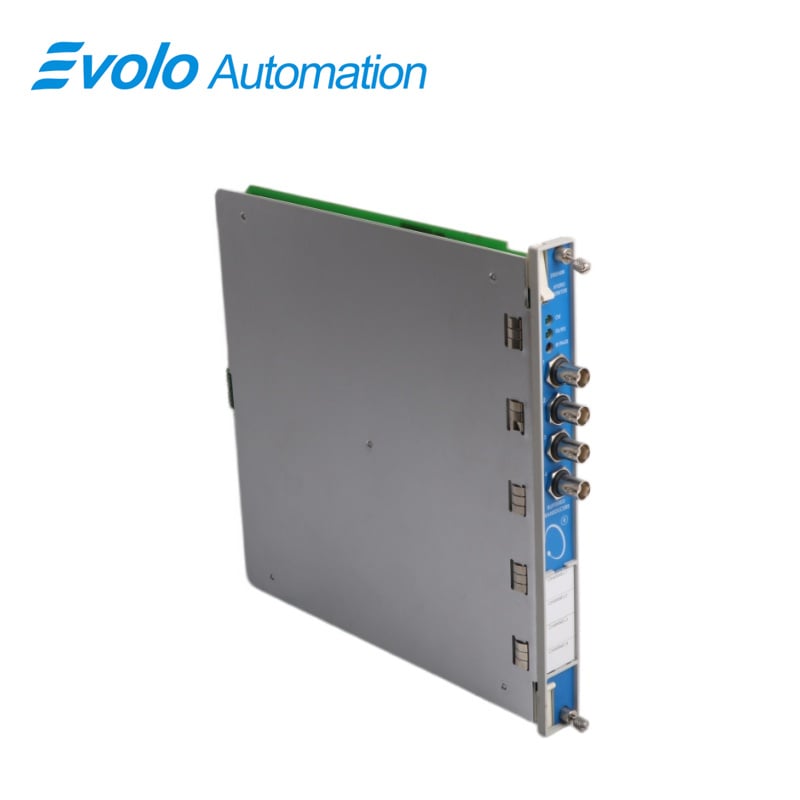

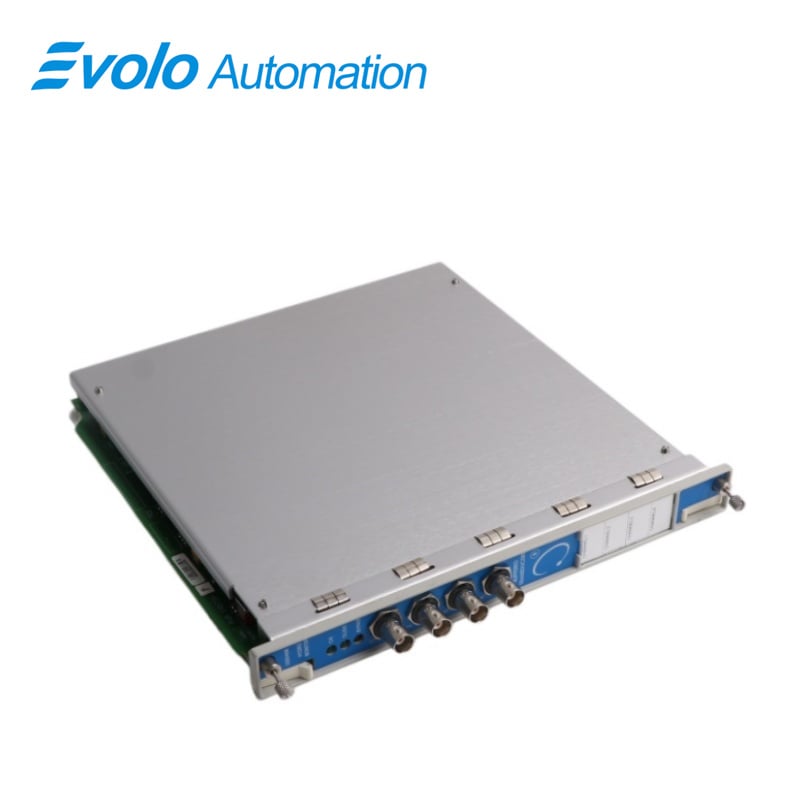

3500/46M Hydroovervågningsenhed

Oversigt

Oprindelsessted:	USA
Mærkenavn:	Bently Nevada
Modelnummer:	3500/46M
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Hurtig detalje

Beskrivelse

Den 3500/46M Hydroovervågningsenhed er et 4-kanals instrument designet til automatisering af vandkraftmaskineri, der modtager input fra nærheds-, seismiske, dynamiske tryk- og luftspaltefølere. Hver kanal konditionerer signaler med 10 kΩ input for nærhed/acceleration, 3,5 MΩ for Velomitor og 50 kΩ multimode-input og giver direkte og spaltepræcision på ±0,33 % af fuld skala typisk. Den 3500/46M Hydroovervågningsenhed måler hydro radial vibration, luftspalte, hastighed, acceleration, aksialkraft og statorens endevinding, med direkte filterfrekvensrespons fra 0,104 Hz til 500 Hz og NX-notch-undertrykkelse på -50 dB. Ved brug af 3500 Rack Configuration Software kan den 3500/46M Hydroovervågningsenhed programmeres til at indstille advarsels- og faregrænser, alarmtidshold fra 1 til 400 s samt multimode-kanalkonfigurationer til automatisk tilstandsmonitorering. Med en efforbrug på 7,7 W pr. kanal og en besættelse af én fuldhøjde forplads er den 3500/46M Hydroovervågningsenhed i stand til at levere vibrations-, positions- og dynamiske trykdata i realtid til aktivering af alarmer og understøttelse af forudsigende vedligeholdelse.

Anvendelser

Mål hydro radial vibration i dampturbiner
Den 3500/46M Hydroovervågningsenhed kombinerer akselspaltens bevægelse med NX-amplitude for at registrere brud på sikringsbolt. Den overvåger vibration fra 0,104 Hz til 500 Hz med direkte filterfrekvensrespons, notch-1X-undertrykkelse op til 128× rotationshastighed og minimum -50 dB og udløser alarm, når radial vibration overstiger indstillede tærskler.

Overvåg luftspalt i roterende maskineri
Den 3500/46M Hydroovervågningsenhed måler øjeblikkelige, gennemsnitlige og minimale polspalter ved hjælp af højpræcise sensorer med typisk nøjagtighed på ±0,33 % af fuld skala, hvilket muliggør automatisk overvågning af rotorluftspalter.

Overvåg hydrohastighed og -acceleration
Den 3500/46M Hydroovervågningsenhed tilpasser Prox/Accel-indgange ved 10 kΩ og registrerer hastighed fra 0,1875–1375 Hz samt acceleration med bias lav/høj frekvensrespons –3 dB ved 0,02/0,07 Hz, hvilket giver præcise bevægelsesdata til automatisk styring.

Mål hydroaksialkraft
Den 3500/46M Hydroovervågningsenhed registrerer aksealkraft med –3 dB direkte filter ved 1,2 Hz og spaltfilter ved 0,41 Hz og giver præcise målinger af aksial belastning til justering af turbine og pumpe.

Registrer tryk på statorens endevinding
Den 3500/46M Hydroovervågningsenhed indsamler dynamiske trykdata for at registrere bevægelse af endewinding, hvilket giver realtidsovervågning og alarmeringsudløsning ved en efforbrug på 7,7 W pr. kanal.

Specifikationer

Konkurrencefordel

Understøtter flere sensortyper i én monitor
Den 3500/46M Hydroovervågningsenhed integrerer nærhedssensorer, seismiske sensorer, dynamiske tryksensorer og luftspaltesensorer på 4 kanaler, hvilket gør det muligt at overvåge flere parametre uden ekstra rackmoduler.

Programmer multimode kanalarme
Den 3500/46M Hydroovervågningsenhed understøtter op til 8 alarmopsætninger pr. kanal med konfigurerbare advarsel-/faregrænseværdier og alarmforsinkelser fra 1–400 s samt automatisk skift mellem opsætninger i forhold til maskinens driftstilstand ved hjælp af I/O-kontakter eller softwarekommandoer.

Leverer målinger med høj nøjagtighed
Den 3500/46M Hydroovervågningsenhed leverer typisk direkte og luftspaltens nøjagtighed på ±0,33 % af fuld skala, ±1 % NX af fuld skala og maksimalt ±3 % NX, hvilket sikrer kvantificerbare målinger af radial vibration, luftspalte, aksialkraft og hastighed.

Giver realtidsfrekvensrespons
Den 3500/46M Hydroovervågningsenhed vedligeholder direkte filterrespons fra 0,104–500 Hz, bias lav/høj hastighedsfrekvensrespons ved –3 dB ved 0,02/0,07 Hz og understøtter rotationshastigheder fra 60–24.600 cpm til realtidsautomatisk overvågning.
