Ukončovací modul TU840 3BSE020846R1, čínský výrobce ukončovacích modulů TU840 3BSE020846R1

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	TU840 3BSE020846R1
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Parametr	Hodnota
Typ	Redundantní TB840/TB840A, redundantní vstupy/výstupy, jednozdrojové napájení
Modul	Ukončovací jednotka
Komunikační protokol	Modulebus
Hlavní nebo podřízené zařízení	N/A
Redundance linky	Ano
Redundance modulu	Ano
Horká výměna	No
Napájecí vstup	24 V stejnosměrně (19,2–30 V)
Montáž	Svisle nebo vodorovně
Šířka	124 mm (4,88 palce)
Výška	186 mm (7,32 palce) včetně západky
Hloubka	47 mm (1,85 palce)
Hmotnost	0,45 kg (0,99 lbs)
Konektor	N/A
spotřeba 24 V typ.	N/A
Rozvádění proudu přes ModuleBus	Maximálně 5 V 1,5 A, 24 V 1,5 A
Mechanické klíče	36 různých kombinací
Povolené rozměry vodičů	Plné vodiče: 0,2–2,5 mm², lankové vodiče: 0,2–2,5 mm², 24–12 AWG
Doporučený kroutící moment	0,5 Nm
Jmenovité izolační napětí	50 V
Zkušební napětí izolace	500 V střídavého proudu
Spotřeba energie	2,0 W

Popis

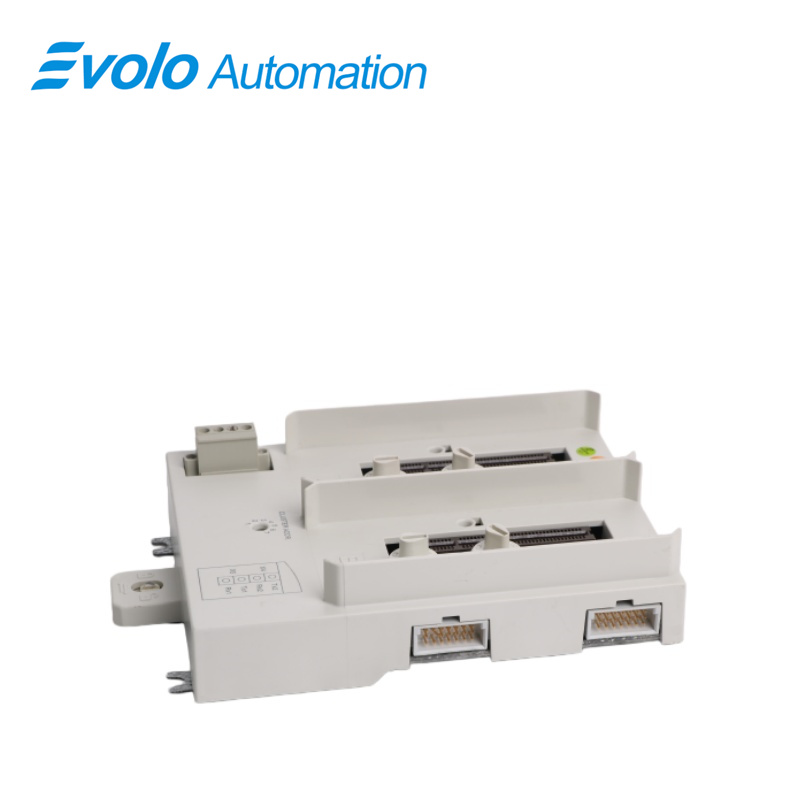

The TU840 3BSE020846R1 je jednotkou pro ukončení modulů (MTU) pro redundantní konfiguraci optického modemového sběrnice ModuleBus TB840/TB840A.

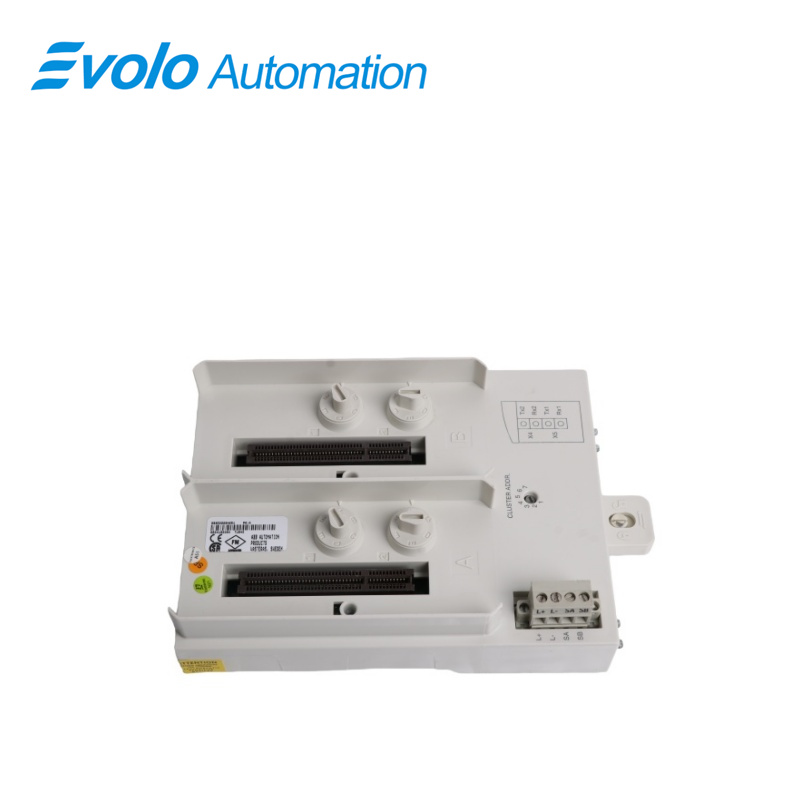

MTU je pasivní jednotka se svorkami pro napájení, dvojnásobnou elektrickou sběrnici ModuleBus, dvěma TU840 3BSE020846R1 /TB840A a otočným přepínačem pro nastavení adresy shluku (1 až 7).

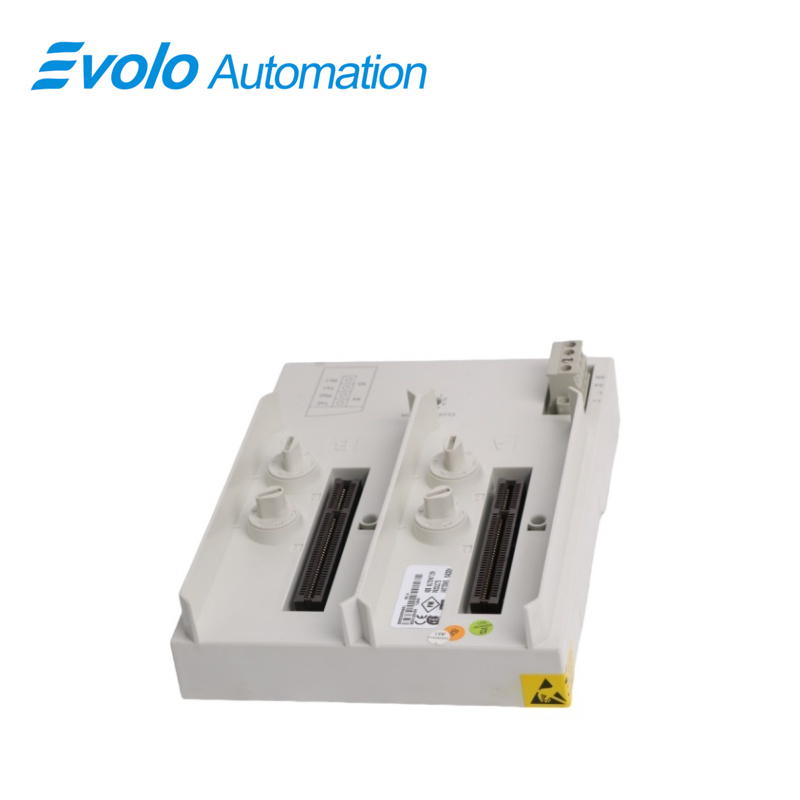

Čtyři mechanické klíče, dva pro každou pozici, slouží k nastavení MTU pro správné typy modulů. Každý klíč má šest poloh, čímž je celkem k dispozici 36 různých konfigurací. Konfigurace lze změnit šroubovákem.

Ukončovací jednotka TU840 3BSE020846R1 připojuje TU840 3BSE020846R1 /TB840A pro redundantní vstupy/výstupy. Ukončovací jednotka TU841 propojuje TU840 3BSE020846R1 /TB840A na nezbytné vstupně-výstupní obvody.

Životní prostředí a certifikace

Parametr	Hodnota
CE značka	Ano
Elektrická bezpečnost	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Nebezpečné prostředí	cULus – nebezpečné prostředí, třída 1, zóna 2; ATEX – zóna 2
Námořní certifikáty	ABS, BV, DNV-GL, LR
Teplota, provozní	0 až +55 °C (+32 až +131 °F); schválení jsou vydaná pro rozsah +5 až +55 °C
Teplota, skladování	-40 až +70 °C (-40 až +158 °F)
Relativní vlhkost	5 až 95 %, bez kondenzace
Maximální teplota okolního prostředí	55 °C (131 °F), pro svislé montážní polohy 40 °C (104 °F)
Třída zařízení	Třída I podle IEC 60536 (uzemněná)
Ochrana před vnikáním	IP20 podle IEC 60529
Dodatečná certifikace ROHS	EU RoHS, UAE RoHS, CN RoHS
Shoda s požadavky směrnice WEEE	SMĚRNICE/2012/19/EU

Použití

Rafinérie ropy: Používá se pro redundantní komunikaci v klíčových výrobních jednotkách za účelem předcházení výrobním nehodám způsobeným přerušením komunikace.

Uhelné elektrárny: Slouží jako komunikační jádro DCS systému generátorové jednotky a zajišťuje reálné řídicí signály v online režimu.

Námořní vrtací plošiny: Poskytuje dvojnásobnou ochranu spojení v náročném prostředí a reaguje na náhlé poruchy způsobené vysokou koncentrací mořské soli ve vodní mlze.

Závody na výrobu jemných chemikálií: Zajišťuje vysokou spolehlivost sběru dat a vydávání příkazů v nepřetržitých výrobních linkách.

Jaderné elektrárny: Používá se v řídicích skříních periferních pomocných systémů s extrémně vysokými požadavky na bezpečnost.

Vlastnosti a výhody

Otočný přepínač pro nastavení adresy shluku

Mechanické zakódování brání vložení nesprávného typu modulu

Dvojnásobné připojení modulu Bus

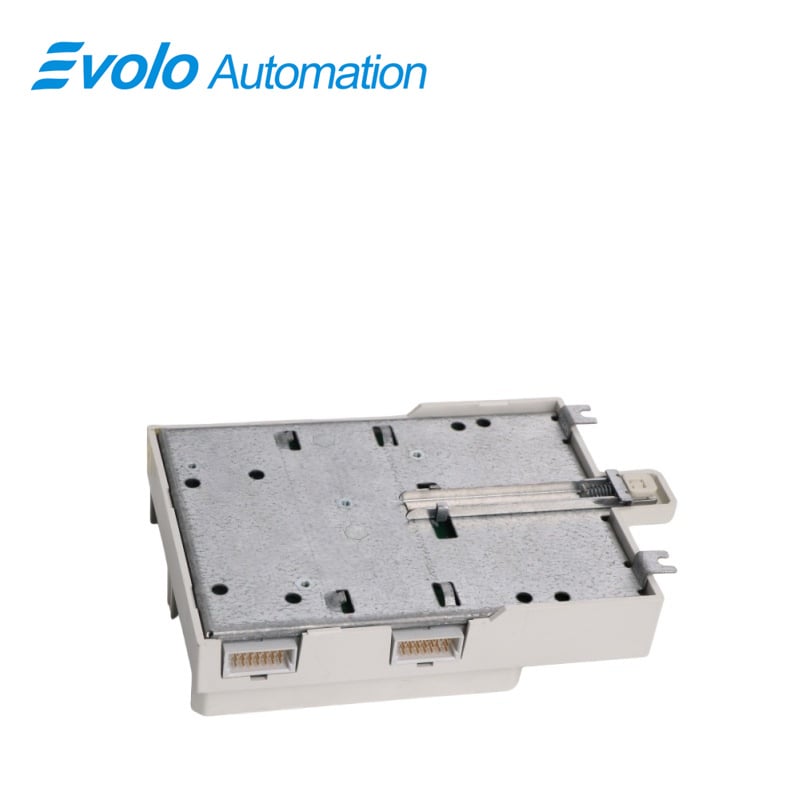

Západkové zařízení pro montáž na lištu DIN k zajištění a uzemnění

Montáž na lištu DIN

Často kladené otázky

Otázka: Podporuje TU840 3BSE020846R1 sama obsadí adresu sběrnice?
A: Ne. Modul TU840 3BSE020846R1 poskytuje pouze fyzická a elektrická připojení; logickou adresu určuje komunikační modul vložený do něj.

Q: Můžu TU840 3BSE020846R1 umožňuje instalaci nezbytných (nezdvojených) modulů?
A: Je obvykle navržen pro zdvojené použití, avšak fyzicky lze nainstalovat a provozovat jeden komunikační modul (bez zdvojení).

Otázka: Kolik vstupů napájení má TU840 3BSE020846R1 podpora?
A: Modul TU840 3BSE020846R1 podporuje dva nezávislé vstupy napájení 24 V DC.

Otázka: Způsobí porucha TU840 3BSE020846R1 může selhání připojovacího modulu způsobit úplný výpadek systému?
A: Ano. Pokud dojde k hardwarovému selhání modulu TU840 3BSE020846R1, bude přerušena komunikace v celém I/O clusteru S800.

Otázka: Jaká opatření je třeba dodržet při výměně TU840 3BSE020846R1 dokovací stanice?
A: Je vyžadováno úplné vypnutí napájení a protože je do výměny zapojena celá sběrnice I/O, musí být po výměně znovu ověřena adresa clusteru a stav komunikace.
