Přehled
Místo původu: |
Švédsko |
Název značky: |
ABB |
Typ modelu: |
TU810V1 3BSE013230R1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Parametr |
Hodnota |
|
Model |
TU810V1 3BSE013230R1 |
|
Typ modulu |
Kompaktní modul pro ukončení vedení |
|
Funkce |
2 × 8 signálových svorek, jedno vstupně-výstupní rozhraní |
|
Rozměry (H × V × Š) |
17 × 6,5 × 6,4 cm |
|
Hmotnost |
0.2 KG |
|
Napětí napájení |
50 V |
|
Stupeň ochrany |
IP20 (podle kategorie WEEE) |
|
Typ připojení |
Svorkovnice |
|
Počet kanálů |
16 |
|
Maximální proud na kanál vstupu/výstupu |
2 A |
|
Maximální proud pro připojení procesu |
5 A |
|
Povolené rozměry vodičů |
Tuhé: 0,2–4 mm²; Lanko: 0,2–2,5 mm²; 24–12 AWG |
|
Zkušební napětí izolace |
500 V střídavého proudu |
|
Montáž |
Obě směry; vodorovně: 55 °C (131 °F), svisle: 40 °C (104 °F) |
|
Kompatibilní vstupně-výstupní moduly |
AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO840, DO880, DP820, DP840 |
|
Dodatečná certifikace ROHS |
V souladu se směrnicí EU 2011/65/EU |
|
Kategorie WEEE |
5. Malé zařízení (žádný vnější rozměr nepřesahuje 50 cm) |
|
Počet baterií |
0 |
Popis

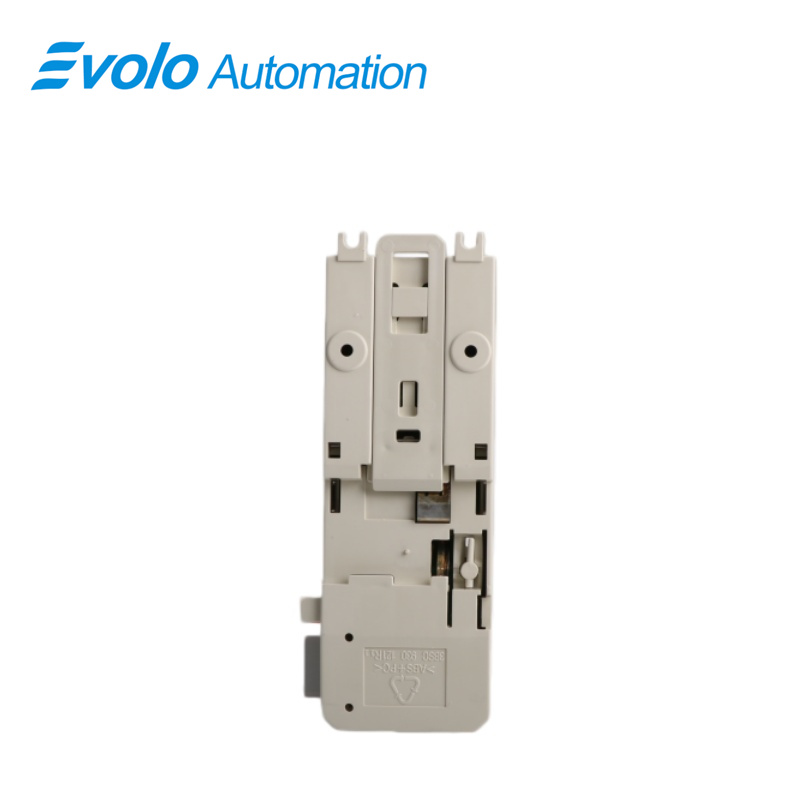

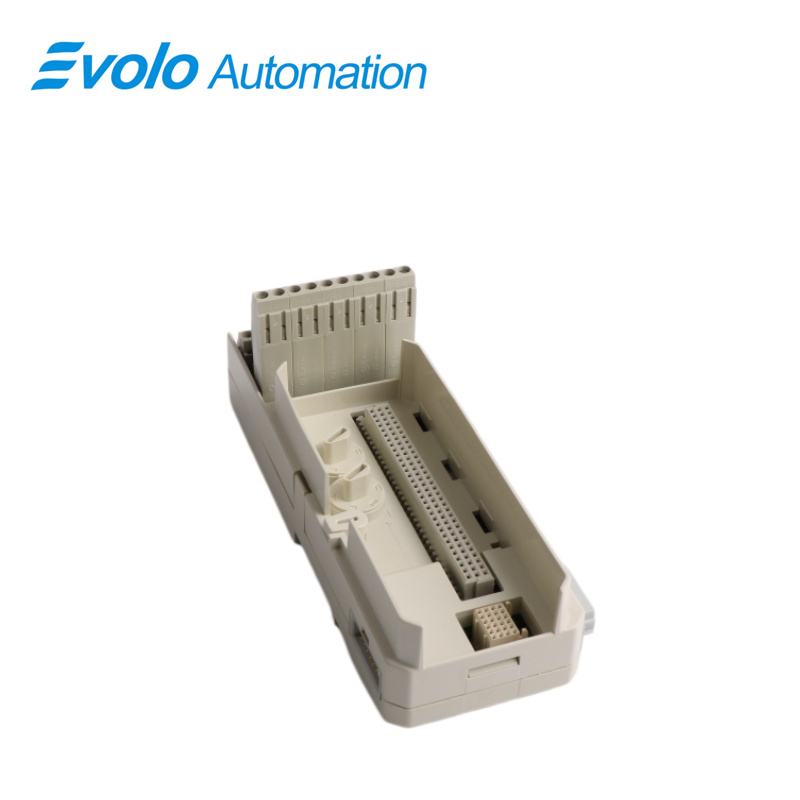

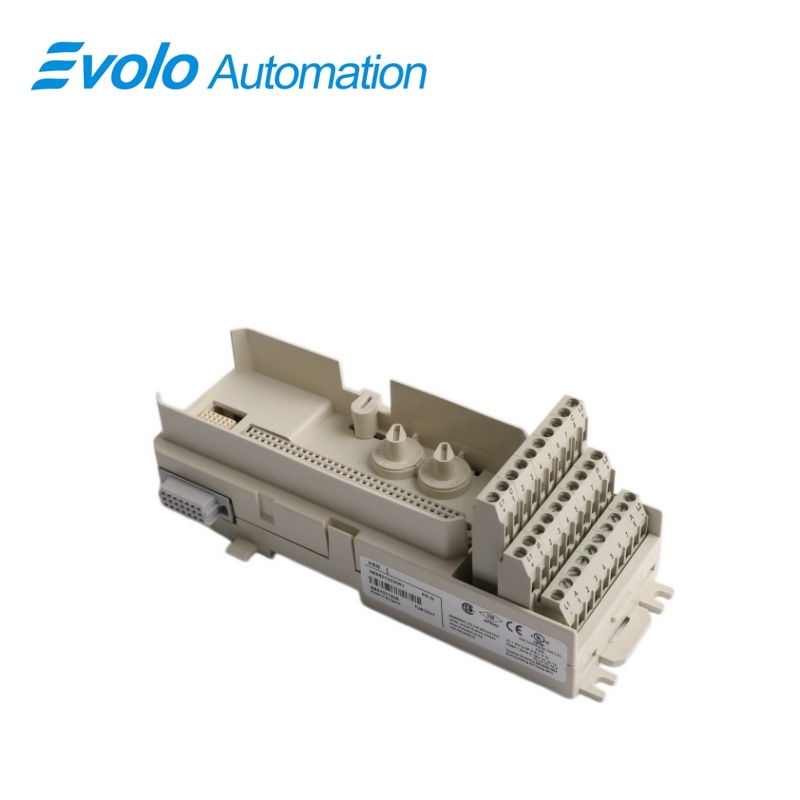

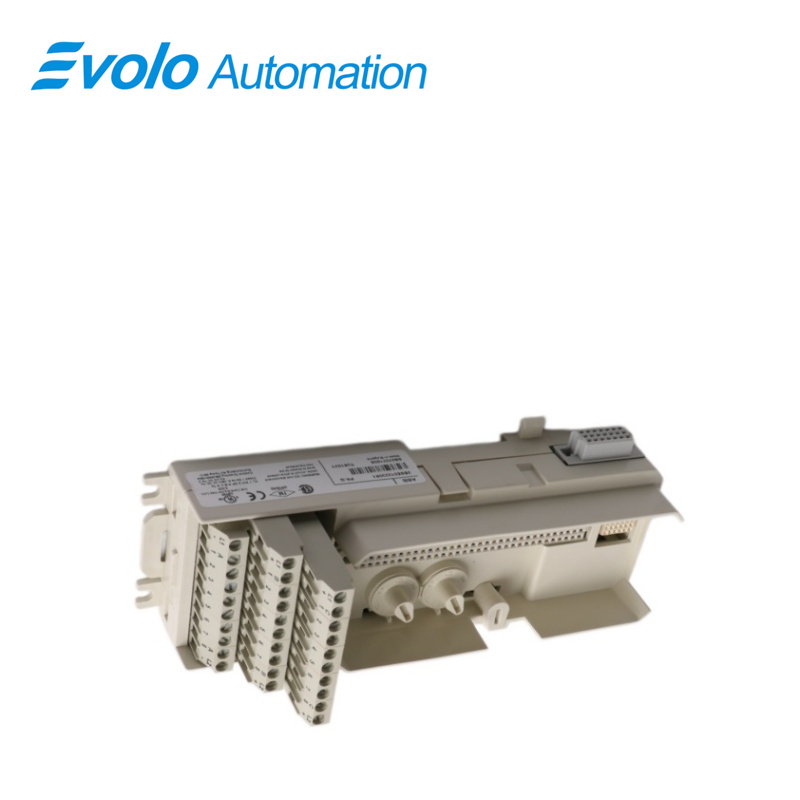

The TU810V1 3BSE013230R1 je kompaktní ukončovací jednotka pro moduly (MTU) s 16 kanály a napětím 50 V pro systém S800/O. MTU je pasivní jednotka určená pro připojení polního zapojení k I/O modulům. Obsahuje také část sběrnice ModuleBus. MTU rozvádí sběrnici ModuleBus k I/O modulu a k další MTU. Navíc generuje správnou adresu pro I/O modul posunutím signálů polohy výstupního směru k další MTU. Pro konfiguraci MTU pro různé typy I/O modulů se používají dva mechanické klíče. Jedná se pouze o mechanickou konfiguraci, která nemá vliv na funkčnost MTU ani I/O modulu. Každý klíč má šest poloh, což umožňuje celkem 36 různých konfigurací.
Životní prostředí a certifikace
|
CE značka |
Ano |
|
Elektrická bezpečnost |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
Nebezpečné prostředí |
C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
|
Námořní certifikace |
ABS, BV, DNV-GL, LR |
|
Provozní teplota |
0 až +55 °C (+32 až +131 °F); schválení vydaná pro rozsah +5 až +55 °C |
|
Skladovací teplota |
-40 až +70 °C (-40 až +158 °F) |
|
Stupeň znečištění |
Stupeň 2, IEC 60664-1 |
|
Ochrana před korozi |
ISA-S71.04: G3 |
|
Relativní vlhkost |
5–95 %, bez kondenzace |
|
Maximální teplota okolního prostředí |
55 °C (131 °F), svislé montážní provedení; 40 °C (104 °F) |
|
Mechanické provozní podmínky |
IEC/EN 61131-2 |
|
EMC |
EN 61000-6-4, EN 61000-6-2 |
|
Kategorie přepětí |
IEC/EN 60664-1, EN 50178 |
|
Třída zařízení |
Třída I (uzemněná) |
|
Dodatečná certifikace ROHS |
EN 50581:2012 |
|
Shoda s požadavky směrnice WEEE |
SMĚRNICE/2012/19/EU |
Použití
Automatické výrobní závody: Používají se pro agregaci signálů senzorů a modulární správu.
Závody pro procesní výrobu: Připojení k polním přístrojům v průmyslových odvětvích, jako jsou ropný, chemický a farmaceutický průmysl.
Elektrárny / rozvodny: Integrovány do řídicích skříní, podporují komunikaci distribuovaných vstupů/výstupů (I/O).
Vlastnosti a výhody
Kompaktní instalace modulů vstupů/výstupů pomocí jednovodičových připojení
Až 16 kanálů polních signálů a připojení napájecího napětí pro proces
Připojení k sběrnici ModuleBus a modulům vstupů/výstupů
Mechanické klíčování brání vložení nesprávného modulu vstupů/výstupů.
Upevňovací zařízení pro upevnění na lištu DIN s funkcí uzemnění
Montáž na lištu DIN
Často kladené otázky
Otázka: Má TU810V1 3BSE013230R1 vyžaduje napájení?
A: Ne. Jedná se o pasivní jednotku, která rozvádí signály a procesní napájení pouze prostřednictvím svorkovnic.
Q: Se kterými I/O moduly je kompatibilní TU810V1 3BSE013230R1 podpora?
A: Je kompatibilní s většinou 16kanálových modulů řady S800, včetně modulů AI810, AI815, AI820, DI810 a DO810.
Q: Co znamená konfigurace „mechanického klíče“ na TU810V1 3BSE013230R1 ?
A: Mechanický klíč brání obsluze v zasunutí nesprávného I/O modulu do kabelové zásuvky a tím poskytuje fyzickou ochranu proti chybám.
Q: Poškození zásuvky v TU810V1 3BSE013230R1 ovlivní celou sběrnici?
A: Ano. Zásuvka je součástí sběrnice ModuleBus; pokud jsou poškozeny komunikační kolíky zásuvky, mohou všechny moduly napájené za ní ztratit spojení.
Q: Jaký je rozdíl mezi verzí XC a standardní verzí TU810V1 3BSE013230R1 ?
A: Tento model je standardní verze. Verze XC (pro extrémní prostředí) má navíc ochranný konformní nátěr pro zvýšenou odolnost proti korozi.
