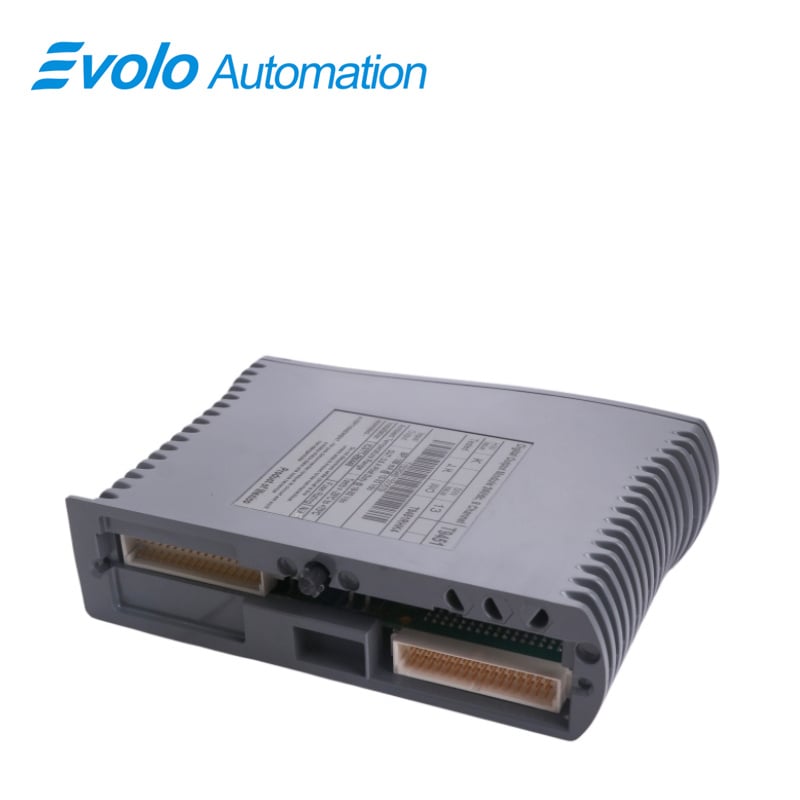

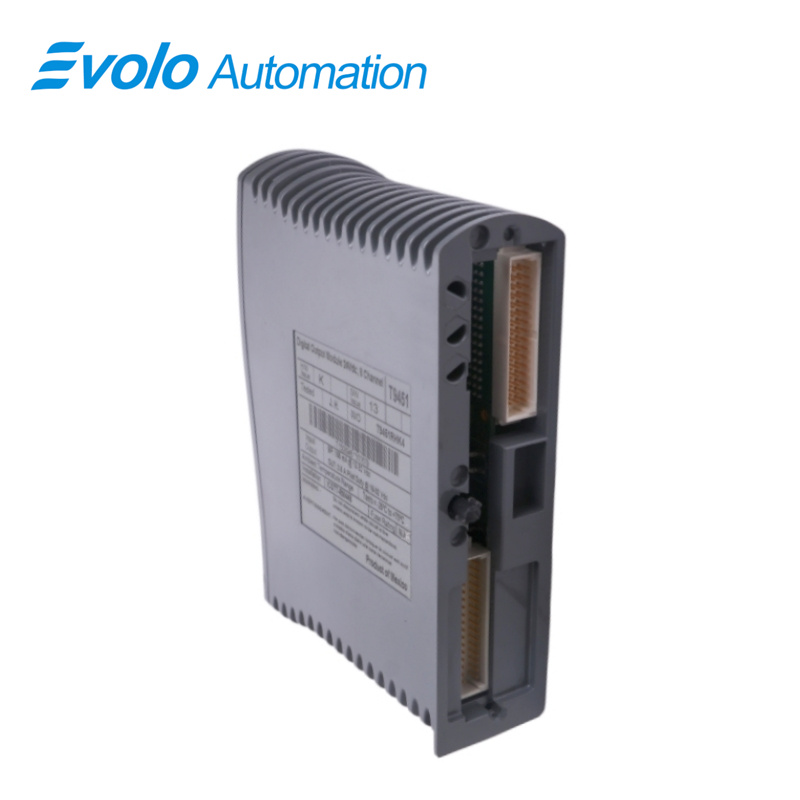

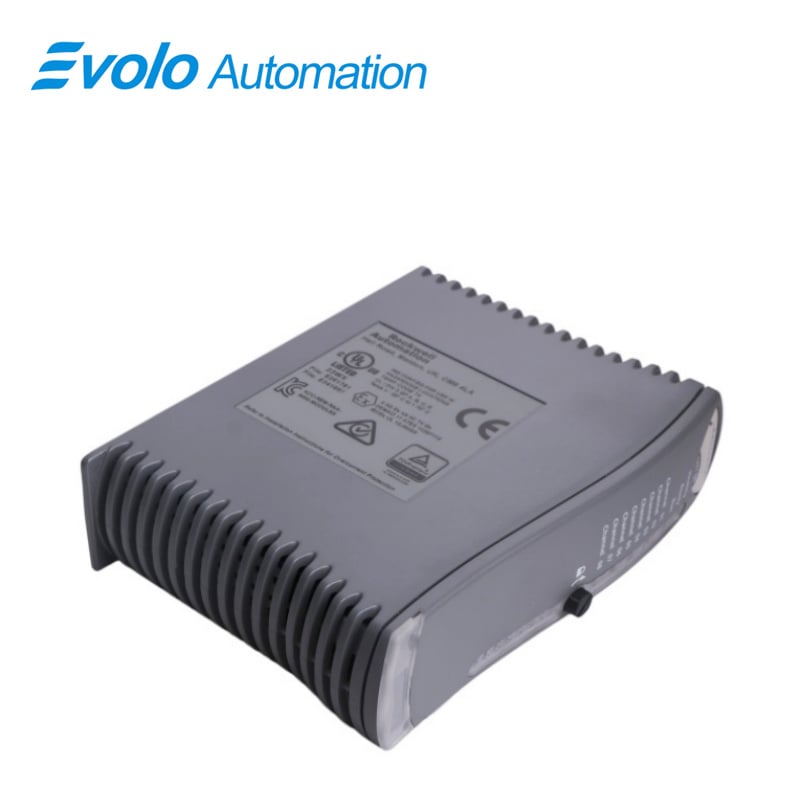

Digitální výstupní modul T9451

Přehled

Místo původu:	USA
Název značky:	ICS TRIPLEX
Typ modelu:	T9451
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

ICS TRIPLEX T9451 je digitálním výstupním modulem používaným v průmyslových systémech automatizace a řízení k příjmu a zpracování digitálních výstupních signálů. Běžně se používá v různých aplikacích ke sledování stavu zařízení, stavu spínačů a dat ze senzorů.

Použití

Rafinerie ropy a plynu: Řízení bezpečnostních uzavíracích ventilů ESD a bezpečnostních zámků s vysokou spolehlivostí.

Superkritické tepelné elektrárny: Vysokorychlostní systémy nouzového odstavení turbíny (ETS) a poplachy a reléové výstupy pro ochranu kotle.

Offshore vrtací plošiny: Distribuované řízení pohonů uzavíracích orgánů v náročných prostředích s mořskou mlhou.

Automatizované továrny na balení chemikálií: Vysokofrekvenční digitální výstup pro řízení elektromagnetických ventilů a pneumatických válců.

Signální systémy železniční dopravy: Bezpečné spínací řízení pro přestavníky a napájecí vedení signálů.

Průvodce diagnostikou stavu panelu pomocí LED indikátorů

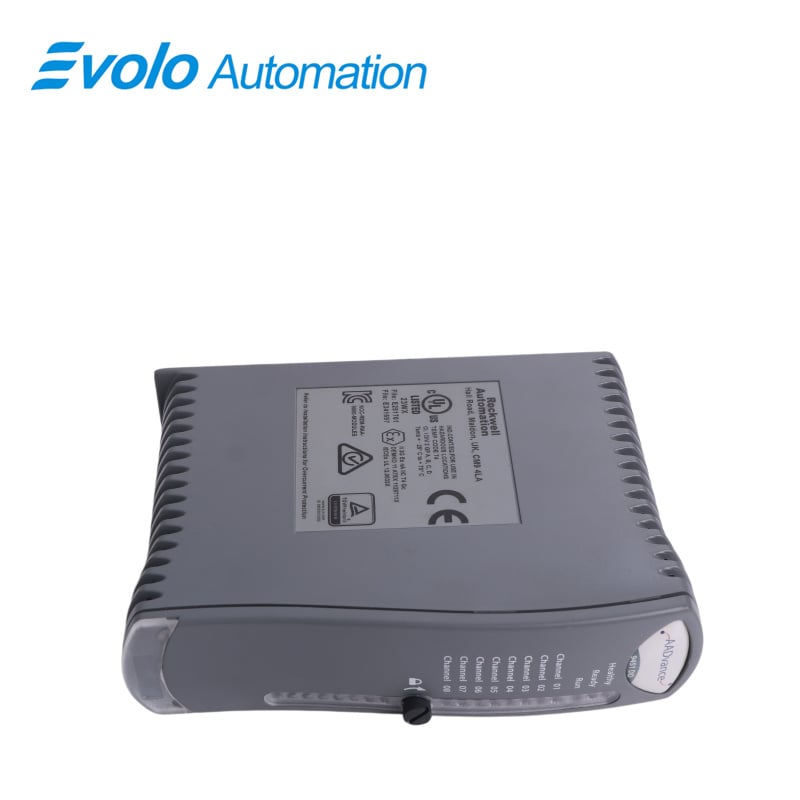

The T9451 přední panel je vybaven LED diodami pro rychlou diagnostiku na místě:

ZDRAVÝ (Stav, zelená/červená): Zelená indikuje normální provoz; červená nebo zhasnutá indikuje vnitřní poruchu (např. zkratovaný výstupní tranzistor FET nebo abnormální napětí na napájecí sběrnici), při které dojde k automatickému vypnutí a je nutná výměna zařízení.

PŘIPRAVEN / PROVOZ (zelená): Firmware je načten a probíhá aktivní komunikace s procesorem T9110.

LED indikátory stavu kanálů (1–8, zelená/žlutá/blikající):

Trvalé svícení zelené barvy: Kanál vydává výstupní signál 24 V.

Zhasnutí: Kanál je v normálním vypnutém stavu.

Blikání žlutou barvou nebo trvalé svícení žlutou barvou: Detekována porucha v poli (přerušení cívky, zkrat nebo nadměrná impedance smyčky), vyžadující kontrolu zapojení.

Často kladené otázky

Otázka: Jaký rozsah napětí na základní desce lze T9451 vydržet za nestabilních podmínek stejnosměrného napájení?
Odpověď: Široký rozsah 18–32 V DC, odolný vůči průmyslovým kolísáním napájecího napětí.

Otázka: Jak to T9451 funguje za podmínek plného zatížení 0,5 A?
Odpověď: Stabilní výstup 18–32 V DC při zatížení 0,5 A na kanál.

Otázka: Jaká je spotřeba energie a proud základní desky u T9451 ?
Odpověď: Maximální proud základní desky 165 mA a celková spotřeba energie 3 W.

Otázka: Jaký tepelný výkon poskytuje T9451 v uzavřených prostředích s vysokou teplotou?
Odpověď: Nízké tepelné ztráty 10,2 BTU/h, stabilní provoz až do prostředí s teplotou 70 °C.

Otázka: Jaké časy skenování T9451 podporuje pro aplikace řízení bezpečnosti?
Odpověď: Dvourezimové časy skenování 1,174 ms a 2,202 ms.
