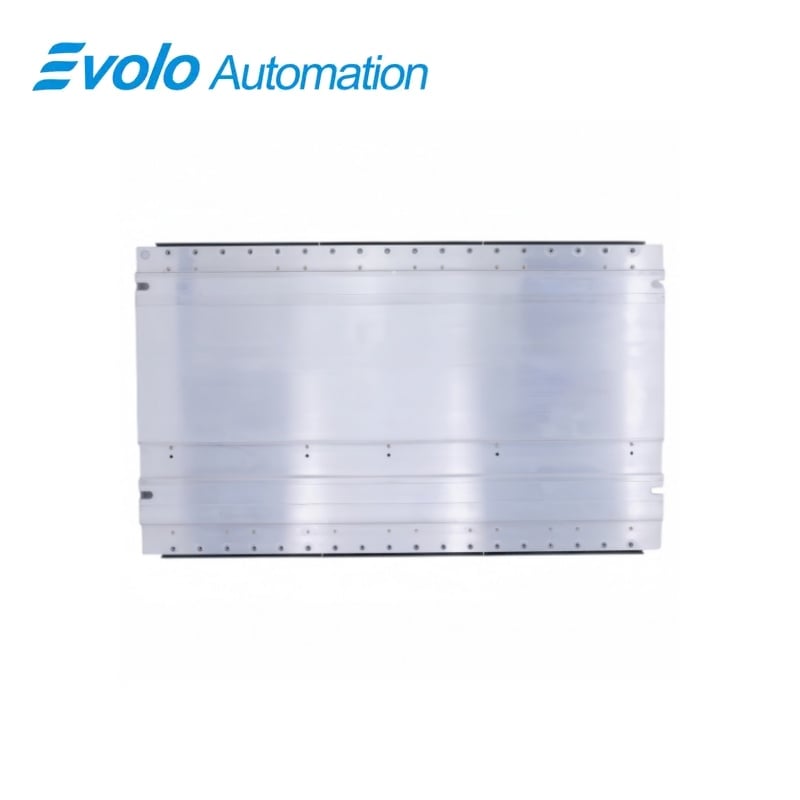

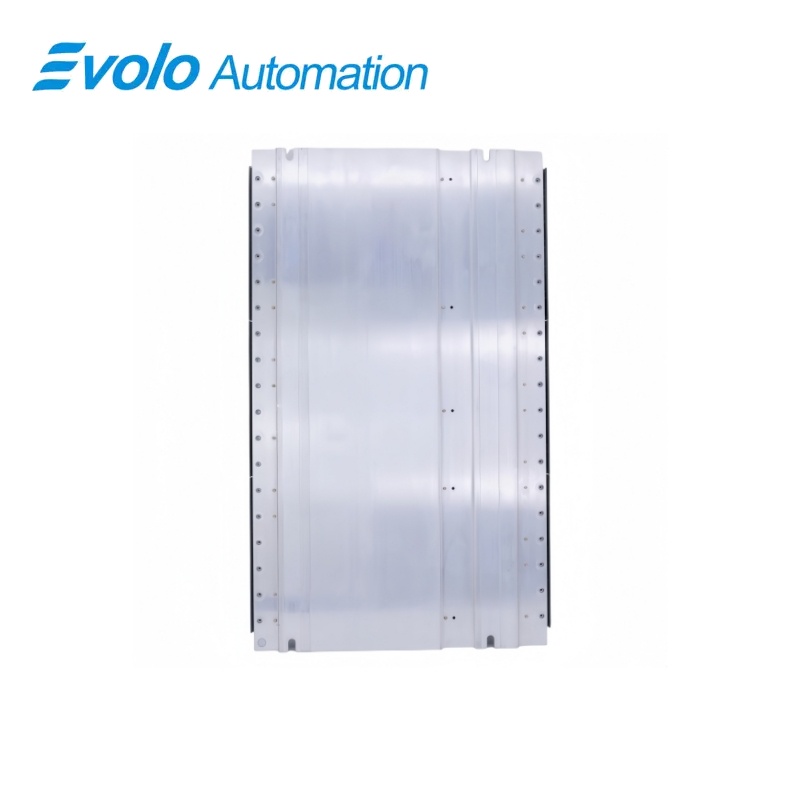

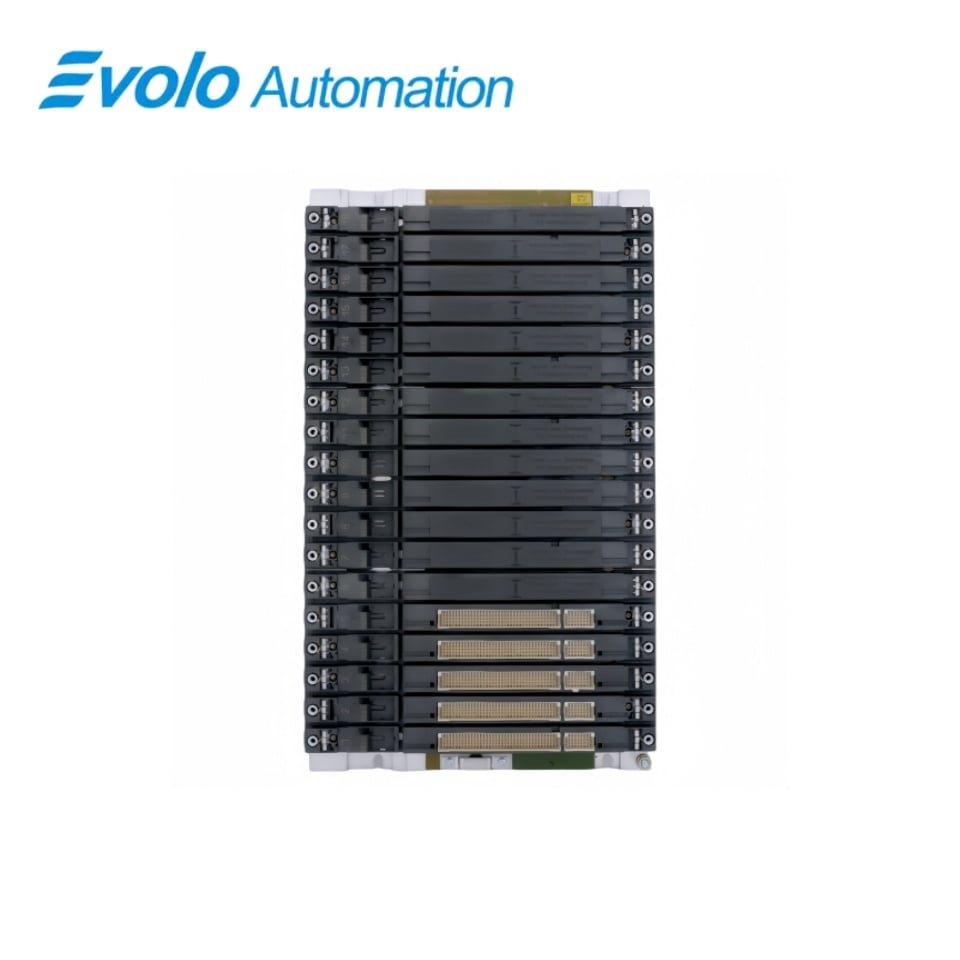

Segmentovaná centrální skříň Siemens SIMATIC S7-400 6ES7401-2TA01-0AA0 CR2

Přehled

SIEMENS SIMATIC S7-400 • CR2 nosič

6ES7401-2TA01-0AA0 CR2 segmentovaný centrální nosič

Centrální nosič s 18 sloty se samostatnými místními segmenty vstupů/výstupů a komunikační sběrnicí propojující oba segmenty.

Na první pohled

Značka	Siemens
Model	6ES7401-2TA01-0AA0
Typ produktu	CR2 centrální nosič
Hlavní funkce	Segmentovaný nosič pro dva nezávislé procesory CPU
Kompatibilní řada	SIMATIC S7-400

Dva segmenty CPU

Dva místní segmenty sběrnice P přidělují osm a deset slotů odděleným procesorům CPU.

Sdílená komunikační sběrnice

Sběrnice C se rozprostírá přes oba segmenty pro komunikaci na základní desce.

Centrální instalace

Rack poskytuje mechanický a elektrický základ pro centrální řídicí jednotku S7-400.

Přehled produktu

6ES7401-2TA01-0AA0 je rack SIMATIC S7-400 CR2 pro segmentovanou centrální stanici. Jeho 18 slotů pro jednoduché moduly jsou rozděleny do dvou lokálních I/O sběrnic po osmi a deseti slotech, což umožňuje provoz dvou CPU s vlastními I/O.

Spojitá komunikační sběrnice prochází oběma segmenty, zatímco periferní sběrnice je oddělena. Rack přijímá moduly S7-400 s výjimkou modulů rozhraní pro příjem a vyžaduje jeden modul napájení pro centrální sestavu.

Pozornost při objednávání: odpovídají označení racku CR2, rozvržení s 18 sloty, segmentované P sběrnici a uspořádání nainstalovaných CPU.

Hlavní funkce

Segmentované lokální I/O

Dělí P sběrnici na části po osmi a deseti slotech, aby každé CPU mohlo adresovat svá vlastní lokální I/O.

Komunikace mezi segmenty

Udržuje spojitost komunikační sběrnice napříč stojanem pro uzly C-bus v kterémkoli segmentu.

Montáž centrálního modulu

Upevňuje napájecí zdroj, procesory CPU a příslušné moduly řady S7-400 na montážní liště z plechu.

Oficiální technické údaje

Jednopáskové sloty	18
Místní segmenty P-bus	2 segmenty s 8 a 10 sloty
Komunikační sběrnice	Spojitý napříč oběma segmenty
Periferní sběrnice	Oddělené mezi oběma segmenty
Materiál montážní lišty	Ocelový plech
Rozměry	482,5 × 290 × 27,5 mm
Přibližná hmotnost	4.1 kg
Provozní okolní teplota	0 až 60 °C
Teplota při skladování a přepravě	0 až 70 °C
Podpora modulů	Moduly Siemens S7-400 s výjimkou modulů rozhraní pro příjem
Požadované moduly napájecího zdroje	1
Označení CE a UKCA	Obě přítomny

Oficiální zdroj: Referenční příručka datových modulů Siemens S7-400 .

Často kladené otázky

Lze na modulu 6ES7401-2TA01-0AA0 provozovat dvě nezávislé centrální procesorové jednotky (CPU)?

Rack obsahuje dva samostatné segmenty místní I/O sběrnice, což umožňuje každé CPU využívat vlastní I/O zařízení v každém segmentu.

Jak jsou sloty rozděleny na modulu 6ES7401-2TA01-0AA0?

18 jednopáskových slotů je uspořádáno jako dva místní segmenty s osmi a deseti sloty.

Mohou oba segmenty CPU komunikovat prostřednictvím 6ES7401-2TA01-0AA0?

Komunikační sběrnice prochází oběma segmenty, takže uzly C-bus lze adresovat z kterékoli strany.

Které moduly S7-400 lze namontovat na 6ES7401-2TA01-0AA0?

Rack přijímá moduly S7-400 kromě modulů rozhraní pro příjem.

Kolik zdrojů napájení je potřeba pro 6ES7401-2TA01-0AA0?

Pro centrální rack CR2 je vyžadován jeden modul zdroje napájení.

Jaký prostor v rozvaděči je třeba vyhradit pro 6ES7401-2TA01-0AA0?

Rack má rozměry 482,5 mm šířka, 290 mm výška a 27,5 mm hloubka.

Lze 6ES7401-2TA01-0AA0 použít při teplotě 60 °C?

Specifikovaná provozní teplota okolí dosahuje 60 °C.

Poznámky ke kompatibilitě a objednávání

Před objednáním 6ES7401-2TA01-0AA0: potvrďte stávající uspořádání centrální stanice, pozice modulů, napájení a rozdělení na dva procesory CPU.

Kontrolní seznam instalace CR2

• Vyhraďte pozici centrálního racku s 18 sloty a požadovanou šířkou 482,5 mm.
• Plánujte místní vstupy/výstupy přes samostatné segmenty P-busu s osmi a deseti sloty.
• Moduly rozhraní pro příjem vyjměte z plánu modulů CR2.
