Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330104-00-07-50-02-05 |
Minimální objednávková velikost: |
1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
00 mm |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
70 mm |
|
Možnost celkové délky: |
5,0 metrů (16,4 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
M10x1 |
|
Maximální délka zaříznutí závitu: |
15 mm |
|
Rozměr: |
28x28x3cm |
|
Hmotnost: |
0,54 kg |
Popis

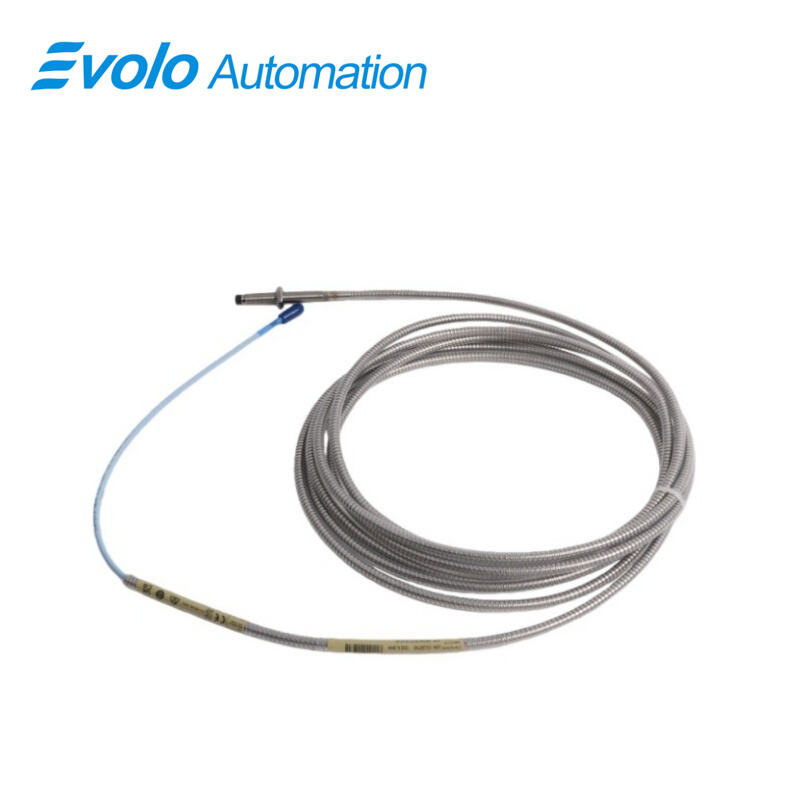

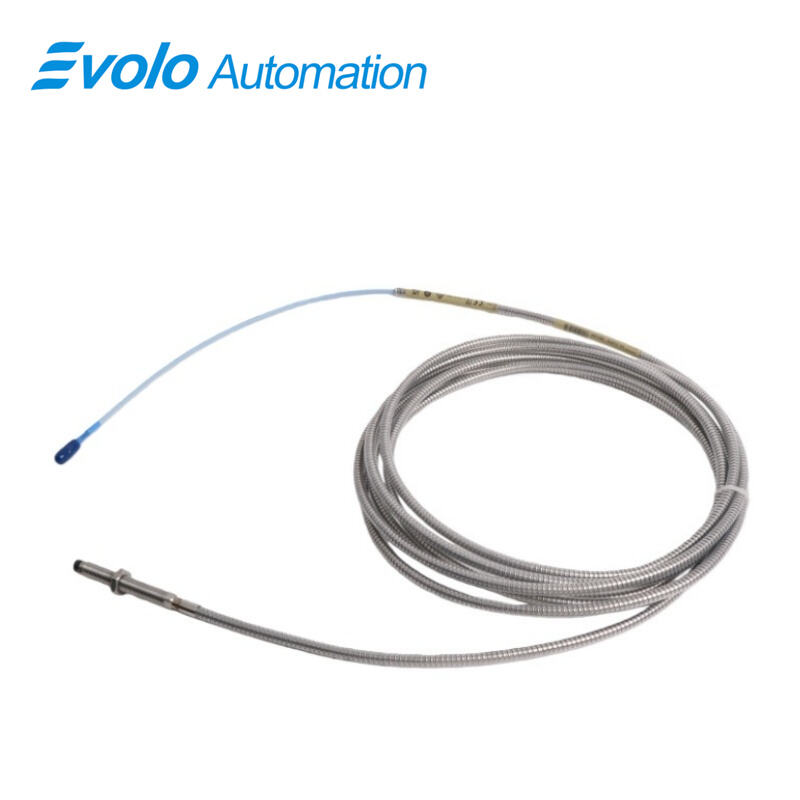

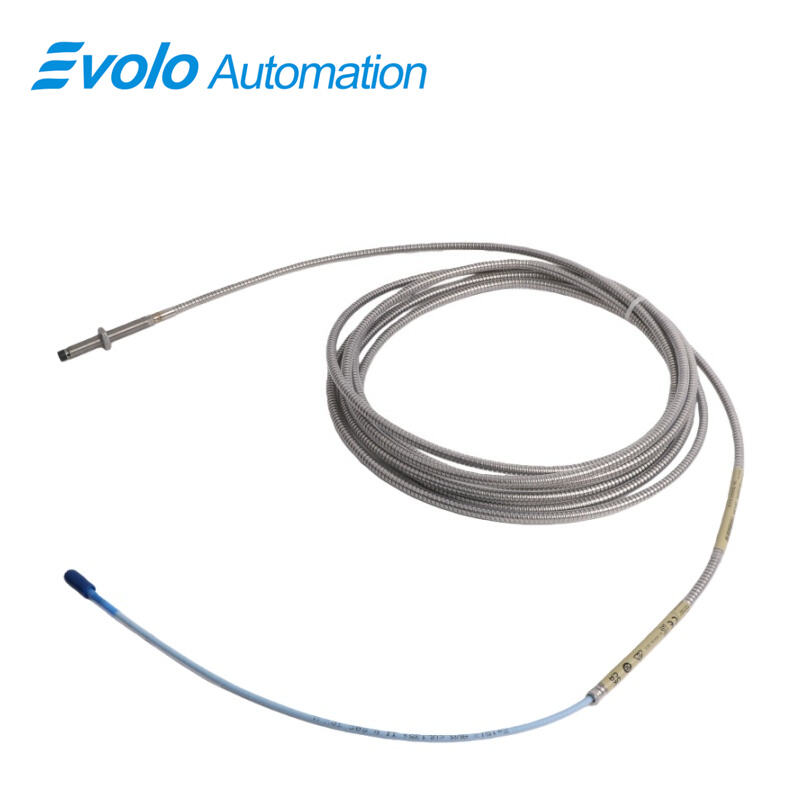

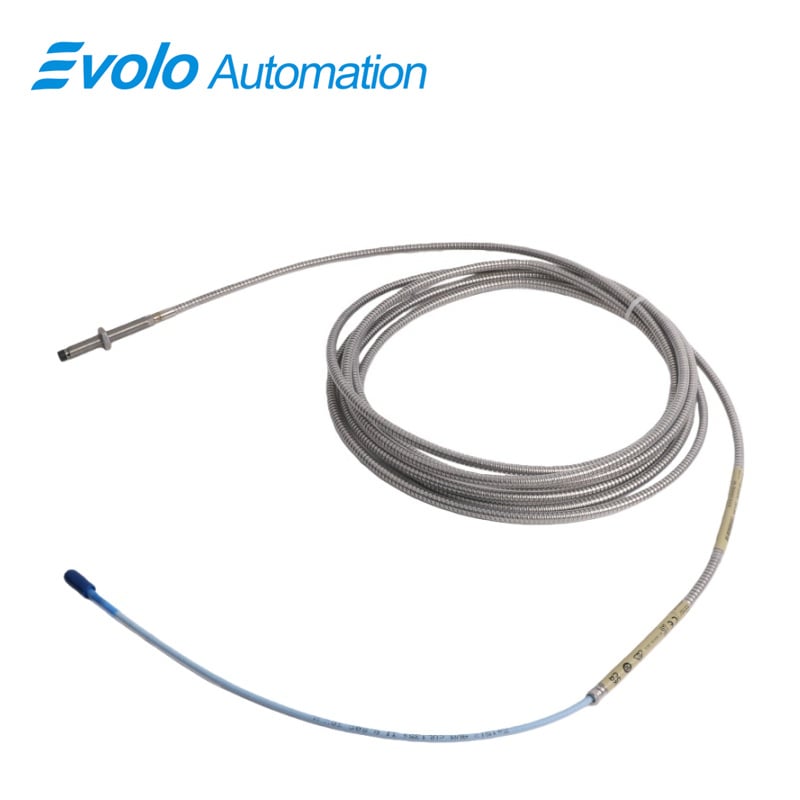

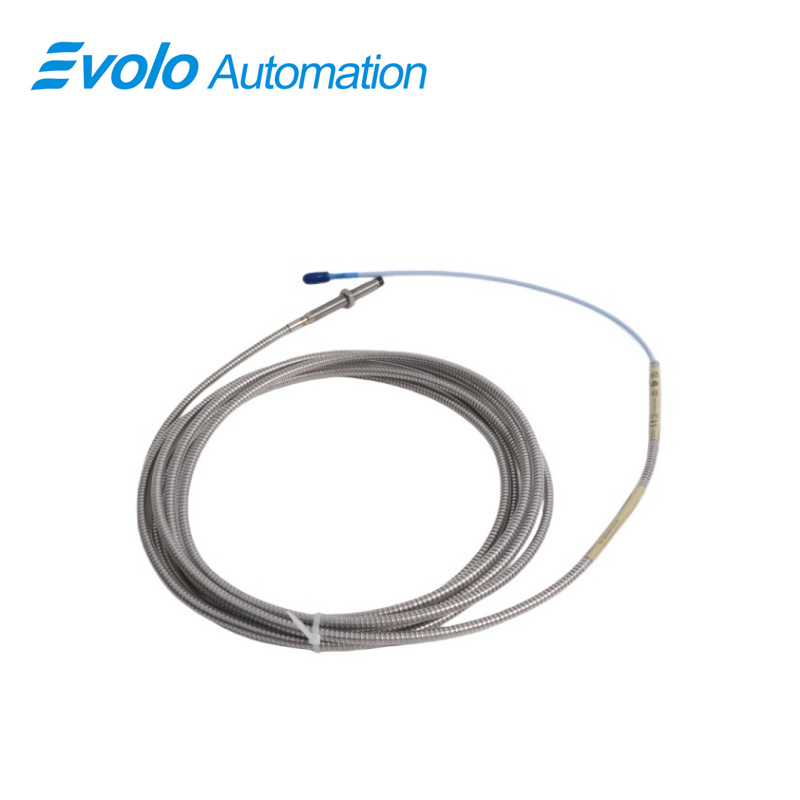

Snímač přiblížení 330104-00-07-50-02-05 3300 XL 8 mm je přesný vířivý proudový snímač navržený pro pokročilou průmyslovou automatizaci a monitorování vibrací. Vybavený hrotem sondy o průměru 8 mm a miniaturním koaxiálním kabelem ClickLoc o délce 5,0 metru (16,4 stop), poskytuje výstupní napětí přímo úměrné vzdálenosti mezi hrotem sondy a vodivým cílovým povrchem. Jeho pouzdro sondy se závitem M10x1 umožňuje pevné uchycení s až 15 mm záběrem závitu, zatímco lineární rozsah měření 2 mm (80 mil) umožňuje přesné statické i dynamické odečty posunutí u strojů s kluznými ložisky. Díky citlivosti napájení pod 2 mV na volt vstupu, výstupnímu odporu 50 Ω a kapacitě prodlužovacího kabelu 69,9 pF/m (21,3 pF/ft) snímač 3300 XL 8 mm zajišťuje vysokou integritu signálu pro systémy automatického monitorování. Snímač je certifikován podle CSA, ATEX a IECEx, pracuje v rozsahu teplot od -52 °C do +177 °C (-62 °F do +350 °F) a je plně kompatibilní s prodlužovacími kabely 3300 XL a senzory Proximitor. Patentované konstrukce TipLoc a CableLoc zaručují robustní mechanické a elektrické spojení, zatímco volitelný kabel FluidLoc zabraňuje úniku oleje nebo jiných kapalin, čímž zajišťuje bezpečný a spolehlivý chod automatizace v náročných průmyslových prostředích.
Použití
Měření vibrací a polohy u ložisek s kapalným filmem
Blízkostní snímač 3300 XL 8 mm přesně monitoruje vibrace a posun hřídele s lineárním rozsahem 2 mm, což umožňuje prediktivní údržbu a automatickou kontrolu rotačních zařízení.
Generování referenčního signálu Keyphasor
Snímač poskytuje přesné fázové referenční signály pro systémy Keyphasor, čímž podporuje automatickou detekci závad a analýzu vibrací v reálném čase u turbín a kompresorů.
Monitorování otáček a tachometr
Vysokokvalitní výstupní signál umožňuje snímači dodávat spolehlivá data o rotačních otáčkách a nulových otáčkách pro systémy automatizovaného řízení průmyslových strojů.
Prevence úniku kapalin v systémech automatizace
Při použití s volitelným kabelem FluidLoc snímač zabrání úniku oleje nebo jiných kapalin z mechanických zařízení, čímž zvyšuje bezpečnost systému a snižuje prostoj při automatizovaném provozu.
Modernizace a aktualizace starších systémů
Sonda je plně zpětně kompatibilní s 5 mm a standardními 8 mm snímači řady 3300, což umožňuje plynulou modernizaci automatizačních systémů bez nutnosti přenastavování na stolici nebo párování komponent.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Vysoká přesnost signálu a lineární rozsah
2 mm lineární rozsah v kombinaci se citlivostí nižší než 2 mV na volt napájení zajišťuje přesné měření statických i dynamických vychylek pro systémy automatického monitorování.
Odolnost proti extrémním teplotám a prostředí
Sonda je certifikována pro provoz v rozmezí od -52 °C do +177 °C (-62 °F do +350 °F) a splňuje normy CSA, ATEX a IECEx, čímž zachovává přesnost za náročných podmínek průmyslové automatizace.
Robustní mechanický a elektrický návrh
Závitové pouzdro sondy M10x1 s až 15 mm záběrem, odlitý hrot TipLoc a upevnění kabelu CableLoc zajišťují pevnou, odolnou proti vibracím mechanickou stabilitu v automatizovaných systémech.
Volitelný kabel FluidLoc pro prevenci úniku kapalin
Volba FluidLoc chrání automatizační prostředí před únikem oleje nebo jiných kapalin skrze kabel sondy a tím zvyšuje bezpečnost provozu.
Plná kompatibilita a výměnnost systému
Zpětně kompatibilní se všemi prodlužovacími kabely a snímači 3300 XL Proximitor, umožňuje snadnou integraci, retrofit nebo výměnu bez nutnosti překalibrace, podporuje shodu s API 670 pro výkon automatizace.
