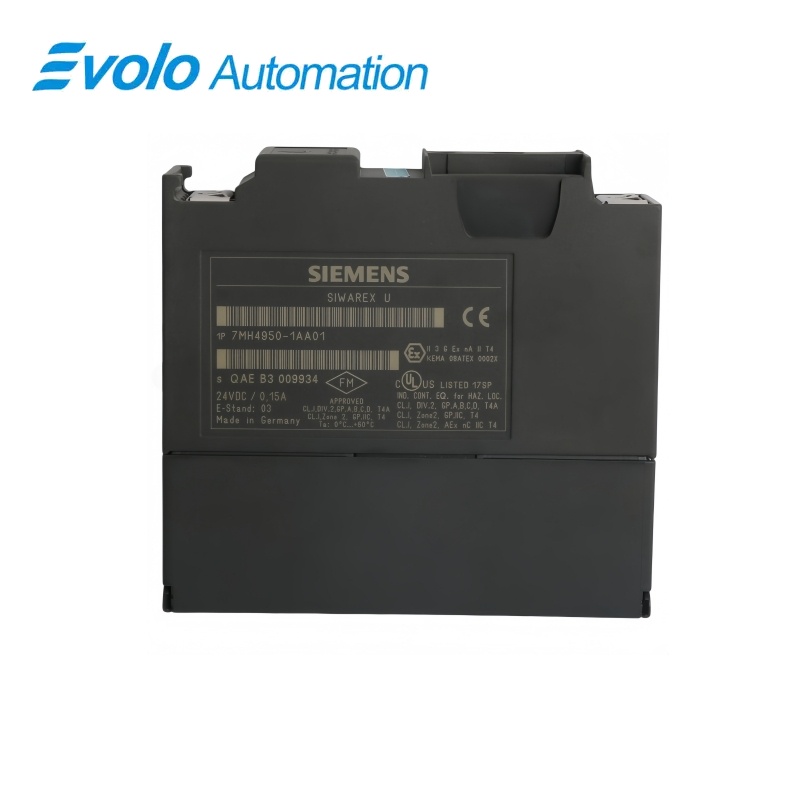

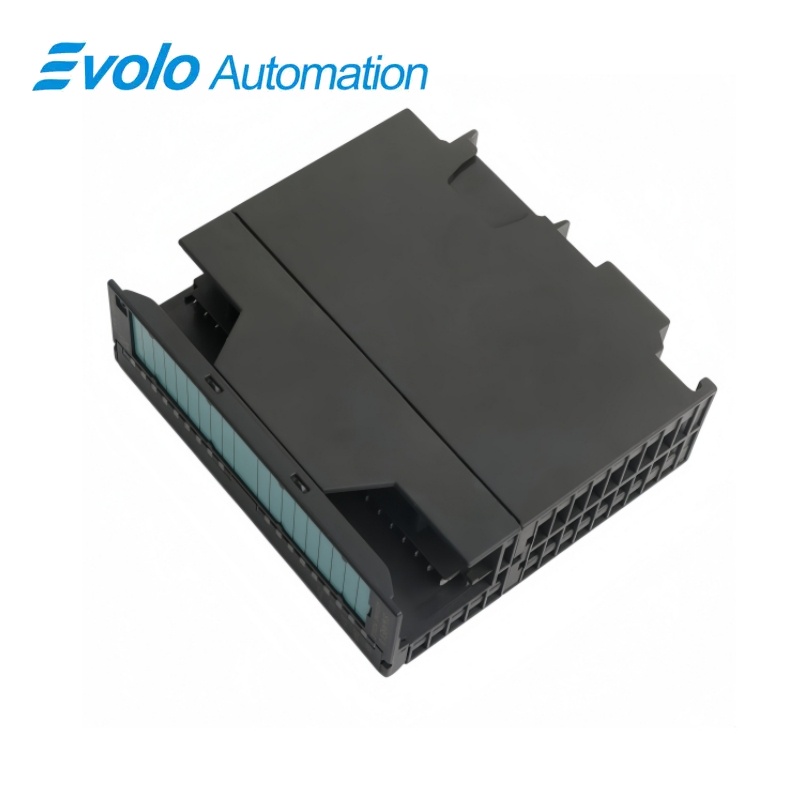

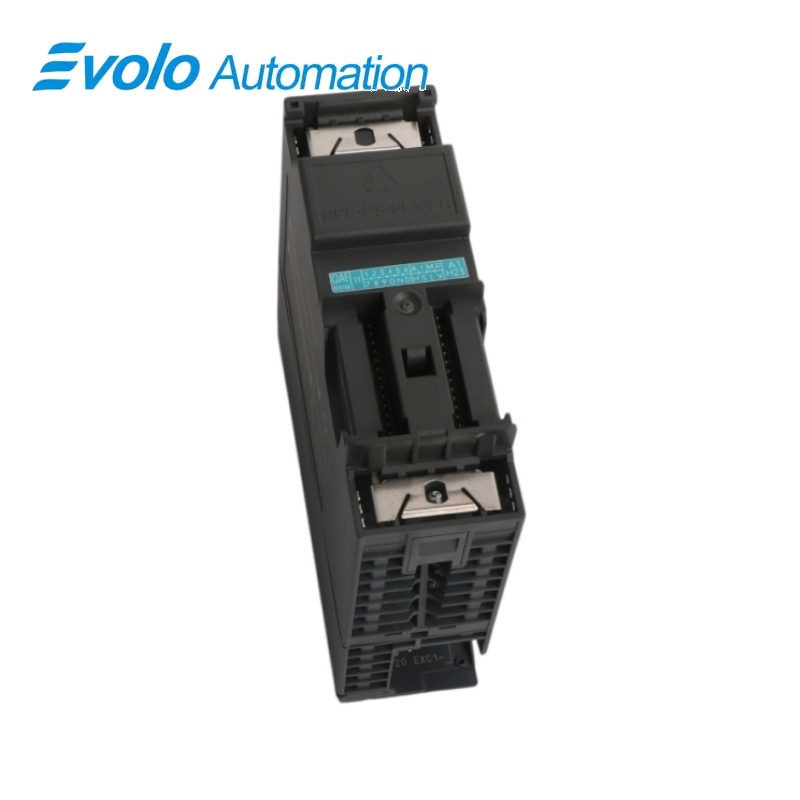

Siemens SIWAREX U jednokanálový vážicí modul 7MH4950-1AA01
Výrobce: Siemens
Stav: Zcela nový
Doba dodání: Skladem
Původ: Německo
Záruka: 12 měsíců
E-mail: [email protected]
whatsApp: +86-18150117685
- Přehled
- Přehled produktu
- Hlavní funkce
- Oficiální technické údaje
- Často kladené otázky
- Poznámky ke kompatibilitě a objednávání
- Nejprodávanější modely
- Doporučené produkty
Přehled
SIEMENS · SIWAREX U pro SIMATIC S7-300 a ET 200M
7MH4950-1AA01 Modul SIWAREX U pro jednokanálové vážení
SIWAREX U je jednokanálový modul pro vážení v systémech SIMATIC S7-300 a ET 200M, určený pro váhy typu platforma nebo zásobník s analogovými tenzometrickými články s úplným můstkem.
Na první pohled
| Značka | Siemens |
|---|---|
| Model | 7MH4950-1AA01 |
| Typ produktu | jednokanálový elektronický vážicí modul |
| Hlavní funkce | Zpracovává signály tenzometrických článků s úplným můstkem pro průmyslové vážení |
| Aplikace nebo kompatibilní řada | Aplikace vážení typu zásobník nebo platforma s SIMATIC S7-300 nebo ET 200M |
Přesná identifikace
Porovnejte označení 7MH4950-1AA01 znak po znaku a potvrďte úplné označení modulu SIWAREX U pro jednokanálové vážení.
Uspořádání rozhraní
Před připojením náhradní jednotky potvrďte napájení, porty, připojení polních zařízení a požadované příslušenství.
Kontrola konfigurace
Zachovejte schválený inženýrský projekt, síťové parametry a aplikační data používaná instalovaným systémem.
Přehled produktu
SIWAREX U je jednokanálový modul pro vážení v systémech SIMATIC S7-300 a ET 200M, určený pro váhy typu platforma nebo zásobník s analogovými tenzometrickými články s úplným můstkem.
Jeden vážicí kanál zpracovává kompatibilní analogové tenzometrické články se signálovým rozsahem 1 až 4 mV/V. Modul pracuje v podporovaných stanicích S7-300 nebo ET 200M a vyměňuje procesní data prostřednictvím sběrnice na zadní straně (backplane bus). Integrované rozhraní RS 232 umožňuje uvádění do provozu a servisní přístup pomocí vhodných inženýrských nástrojů.
Hlavní funkce
Měření na jedné váze
Jeden vážící kanál vyhodnocuje kompatibilní analogové snímače síly se signálem v rozsahu 1 až 4 mV/V.
Integrace SIMATIC
Modul pracuje ve stanici S7-300 nebo ET 200M, které jsou podporovány, a vyměňuje procesní data prostřednictvím sběrnice na základní desce.
Rozhraní pro servis
Integrované rozhraní RS 232 umožňuje uvádění do provozu a servisní přístup pomocí vhodných inženýrských nástrojů.
Oficiální technické údaje
| Vážící kanály | 1 |
|---|---|
| Podporované typy vah | Váhy s platformou a zásobníkem |
| Obvod snímače síly | Analogový úplný můstek |
| Rozsah signálu tenzometrického snímače síly | 1 až 4 mV/V |
| Rozhraní snímačů síly | 1 |
| Rozhraní pro servis | 1 × RS 232 |
| Jmenovité vnější napájení | 24 V DC |
| Vnitřní napájení | 5 V DC |
| Jmenovitý proud | 0,15 A |
| Povolená teplota okolí | 0 až 60 °C |
| Přední spojnice | 20pinové |
| Připojení základní desky | Konektor sběrnice S7 |
| Přibližná hmotnost modulu | 0,3 kg |
Často kladené otázky
Které typy vah jsou vhodné pro 7MH4950-1AA01?
Je určen pro podporované váhy na platformě a s násypnou nádobou s analogovými tenzometrickými články s úplným můstkem.
Kolik vážicích kanálů poskytuje 7MH4950-1AA01?
Modul poskytuje jeden vážicí kanál.
Jakou citlivost tenzometrického článku lze připojit k zařízení 7MH4950-1AA01?
Používejte kompatibilní tenzometrické články s jmenovitým rozsahem signálu 1 až 4 mV/V.
Lze zařízení 7MH4950-1AA01 nainstalovat v stanici ET 200M?
Ano; podporuje schválené konfigurace ET 200M i stanice S7-300.
Které rozhraní pro servis je k dispozici na zařízení 7MH4950-1AA01?
Pro uvádění do provozu a servisní přístup je k dispozici připojení RS 232.
Co je třeba uložit před výměnou zařízení 7MH4950-1AA01?
Zaznamenejte kalibrační hodnoty, parametry váhy, nulový bod, mezní hodnoty, nastavení filtru a konfiguraci PLC.
Jaké zapojení je třeba zkontrolovat při instalaci zařízení 7MH4950-1AA01?
Ověřte polaritu tenzometrického článku, stínění, napájení, signální vodiče, napájení 24 V a 20pinový přední konektor.
Poznámky ke kompatibilitě a objednávání
Seznam kontrol kompatibility
- Potvrďte schválenou konfiguraci slotu a sběrnice pro S7-300 nebo ET 200M.
- Zajistěte shodu typu můstkového snímače síly, citlivosti, stínění kabelu a přiřazení konektorů.
- Před výměnou modulu zachovejte kalibrační a škálovací parametry.
