Přehled
Místo původu: |
USA |
Název značky: |
Honeywellová |
Typ modelu: |
MC-PRHM01 51404109-175 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Model: |
MC-PRHM01 51404109-175 |
|
Typ produktu: |
Vzdálený odolný multiplexer nízké úrovně |
|
Rozměry: |
3 × 31,4 × 27,8 cm |
|
Hmotnost: |
0,52 kg |
|
Vstupní kanály: |
32 galvanicky izolovaných (16 na vzdálenou FTA) |
|
Typ vstupu: |
Termočlánek; lineární milivolty |
|
Rozlišení A/D převodníku: |
15 bitů |
|
Rozsah vstupního napětí: |
0–100 mV |
|
Nejmenší významná číslice (rozsah 100 mV): |
8 µV |
|
Nejmenší významná číslice (termočlánky typu J/K/E): |
8 µV |
|
Nejmenší významná číslice (termočlánky typu T/B/S/R/R’): |
2 µV |
|
Napětí mezi vodiči a zemí: |
±30 VRMS trvale (bez poškození); ±200 V dočasně |
|
Přeslech: |
≥120 dB (stejnosměrný proud až do 60 Hz) |
|
Vstupní impedance: |
≥10 MΩ |
|
Maximální vstup v normálním režimu: |
±30 VRMS (trvale, po jednom kanálu najedou) |
|
Rychlost skenování vstupů: |
Každý kanál jednou za 4 sekundy |
|
Potlačení rušení způsobeného síťovým kmitočtem: |
Nastavitelné 50/60 Hz |
|
Přesnost hardwaru: |
±0,075 % rozsahu |
|
Přesnost softwaru: |
0,1 °C typicky; max. 0,5 °C při 20 °C |
|
Odolnost proti přepětí: |
ANSI/IEEE C37.90.1-1978 |
|
Poměr potlačení rušivých signálů (CMRR): |
min. 90 dB (odpor vodičů 1000 Ω); min. 120 dB (odpor vodičů 0 Ω) |
|
Přesnost referenčního spoje: |
±1 °C max. (při okolní teplotě 20–25 °C) |
|
Stabilita kalibrace: |
max. ±50 ppm/°C |
|
Detekce přerušeného termočlánku: |
≤1000 Ω – v pořádku; ≥1200 Ω – hodnota PV = NAN |
|
Maximální odpor smyčky: |
celkem 1000 Ω |
|
Provozní teplota: |
-40 °C až +85 °C (vzdálený FTA); 0 °C až +50 °C (IOP a napájecí adaptéry) |
|
Provozní vlhkost: |
10–100 % kondenzující (vzdálený FTA); 10–90 % nekondenzující (IOP/adaptéry) |
|
Hodnocení odolnosti vůči korozi: |
Gx (vzdálený FTA); G1 nebo G3 (IOP/napájecí adaptéry podle provedení) |
Popis

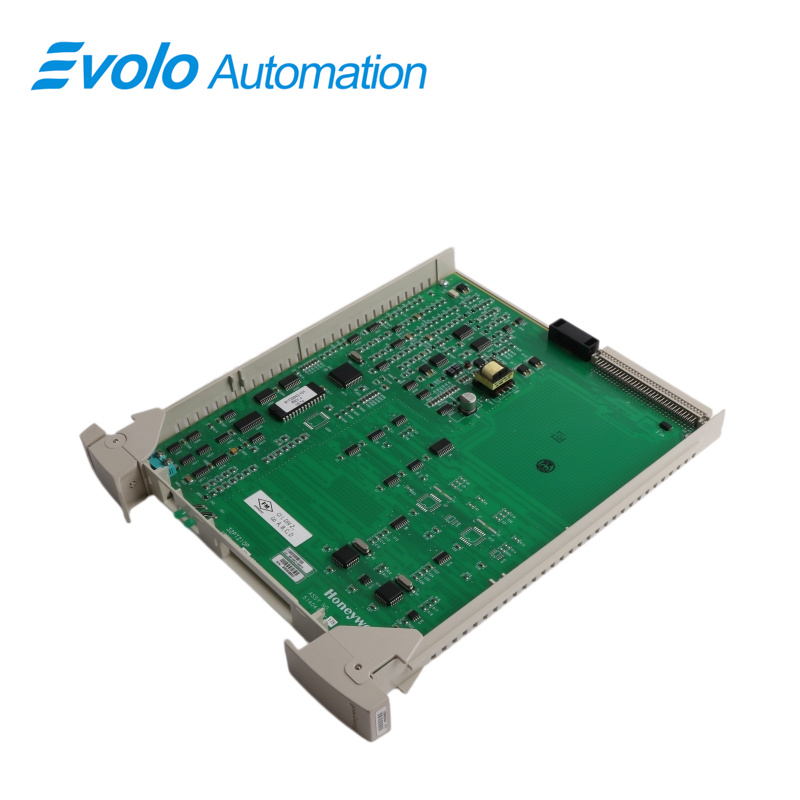

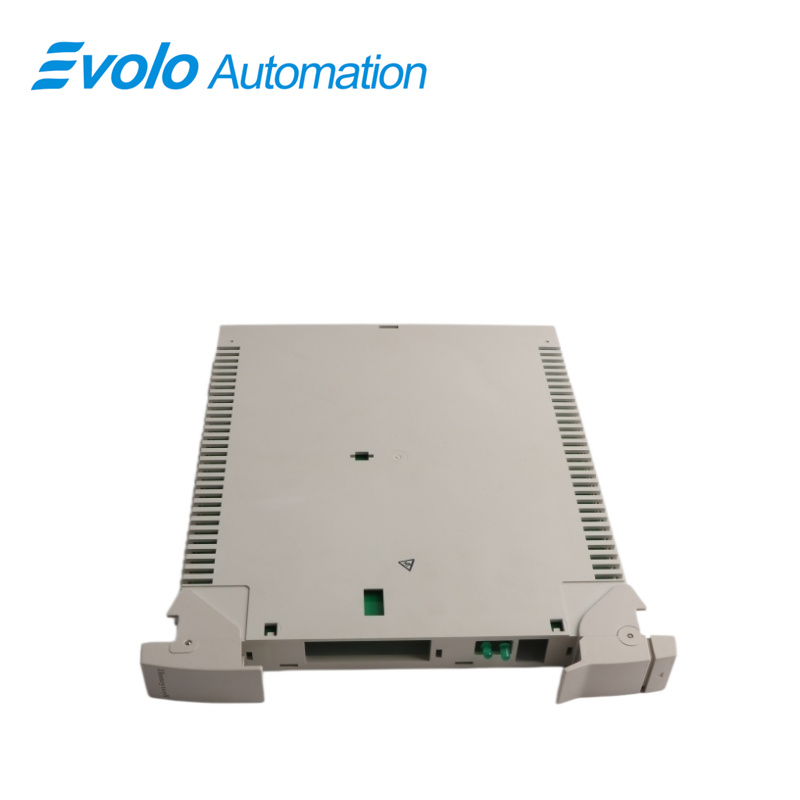

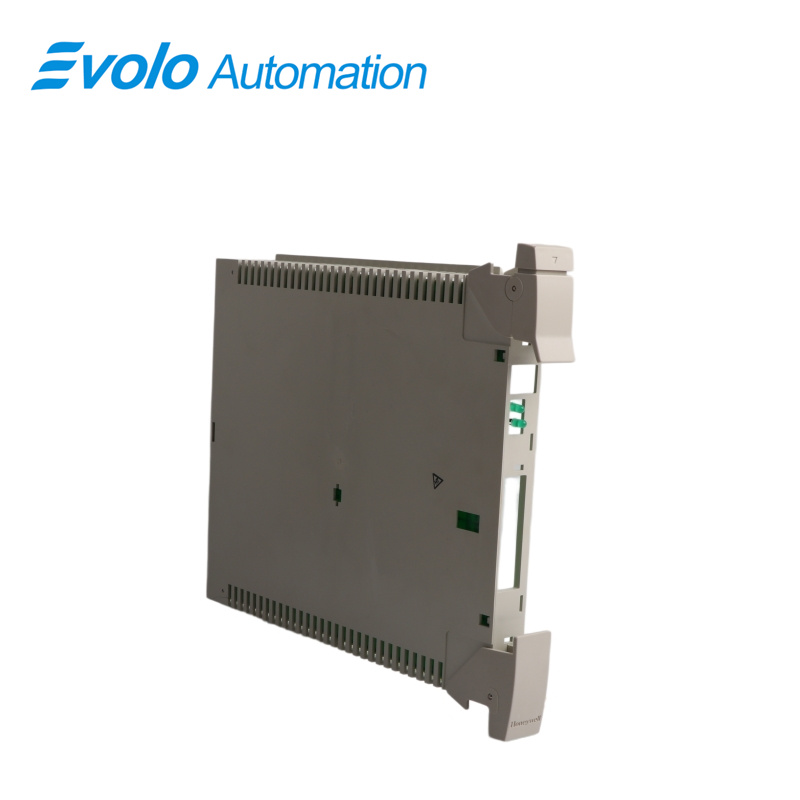

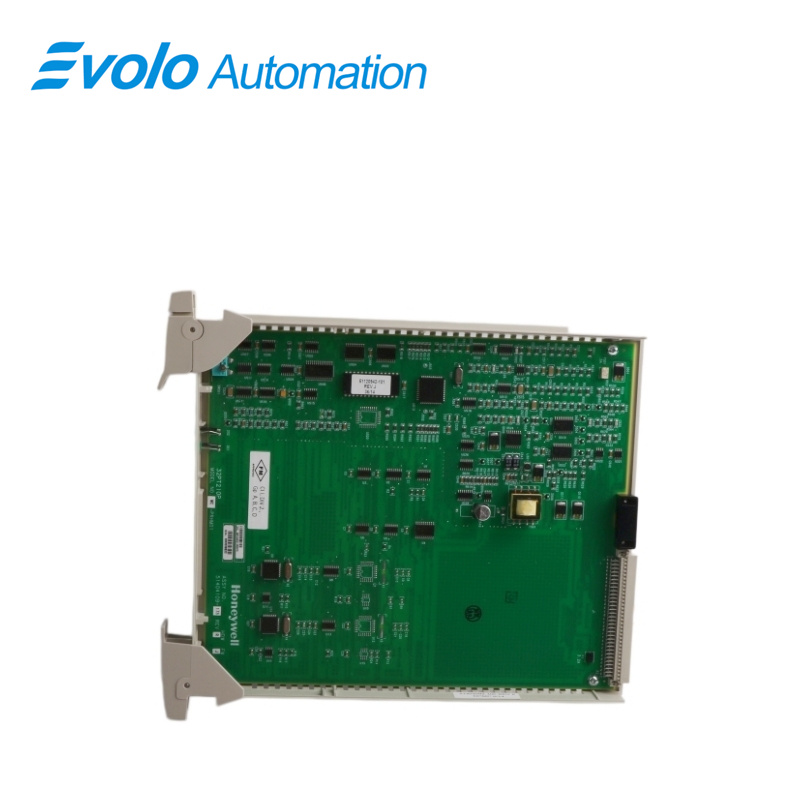

Honeywell MC-PRHM01 51404109-175je vzdálený odolný nízkoúrovňový multiplexor. Přepíná a agreguje malé signály generované rozptýlenými termočlánky nebo senzory odporových teploměrů (RTD) v náročných průmyslových prostředích a přenáší tyto informace do řídícího střediska jediným kabelem. Tento modul je vhodný pro použití v prašných prostředích s vysokou vlhkostí a s rozptýlenými místy měření teploty.
Použití
Chemické závody: Agregace signálů termočlánků ze zásobních nádrží a reaktorů pro monitorování teploty surovin.
Elektrárny: Přenos teplotních údajů z kotlů, parních potrubí a ložiskových pouzder za účelem prevence přehřátí.
Rafinerie: Sběr údajů o vysoké teplotě z více stupňů atmosférických/vakuových jednotek a katalytických krakovacích kolon za účelem zajištění bezpečnosti procesu.
Ocelárenské hutnictví: Sledujte změny teploty ve stěnách vysoké pece, horkovzdušných pecí a kelímků, aby nedošlo k průrazu tepelně izolačního materiálu.
Řešení běžných poruch
Kanál PV zobrazuje hodnotu NAN: Karta v každém cyklu kontroluje odpojení. Pokud je odpor termočlánkového obvodu > 1000 Ω, zkontrolujte zapojení; odpor > 1200 Ω je považován za rozpojený obvod a vyvolá poplach NAN.
Současná ztráta skupiny 16 kanálů: Zkontrolujte napájení a komunikační kabely vzdáleného FTA na případné poškození nebo odpojení způsobující ztrátu větve.
Periodický šum síťové frekvence v teplotních signálech: Zkontrolujte nastavení potlačení šumu a nastavte hardwarový filtr tak, aby odpovídal frekvenci sítě (50 Hz v Číně, 60 Hz u některých zařízení).
Často kladené otázky
Otázka: Kolik kanálů a jaké typy vstupů má MC-PRHM01 51404109-175 ?
A: 32 izolovaných kanálů, podporujících termočlánky a lineární vstupy v milivoltech.
Otázka: Jaké jsou rozlišení a rozsah vstupního napětí? MC-PRHM01 51404109-175 ?
A: 15 bitů, 0–100 mV.
Otázka: Jaké jsou vstupní impedance a hardwarová přesnost? MC-PRHM01 51404109-175 ?
A: ≥10 MΩ, přesnost ±0,075 % rozsahu plného výkonu (FS).
Otázka: Jaká je rychlost skenování a maximální odpor smyčky? MC-PRHM01 51404109-175 ?
A: Jedno skenování každé 4 sekundy, maximální odpor smyčky 1000 Ω.
Q: Jaká je provozní teplota dálkového FTA pro MC-PRHM01 51404109-175 ?
A: −40 °C až +85 °C.
