Terminálový modul pro vstup kontaktů IS200TDBSH2A IS200TDBSH2AAA

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200TDBSH2A IS200TDBSH2AAA
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

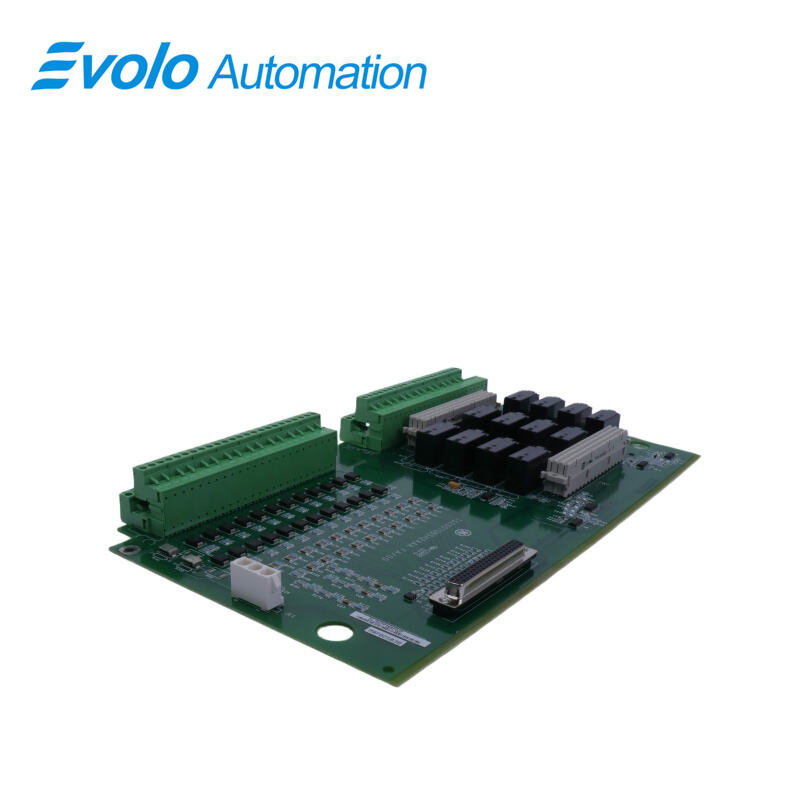

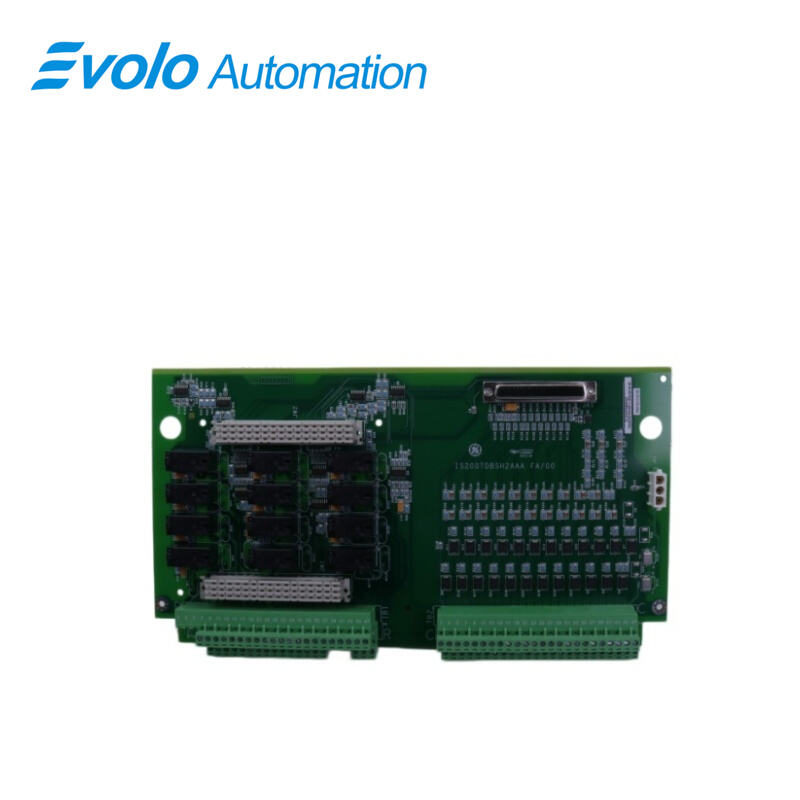

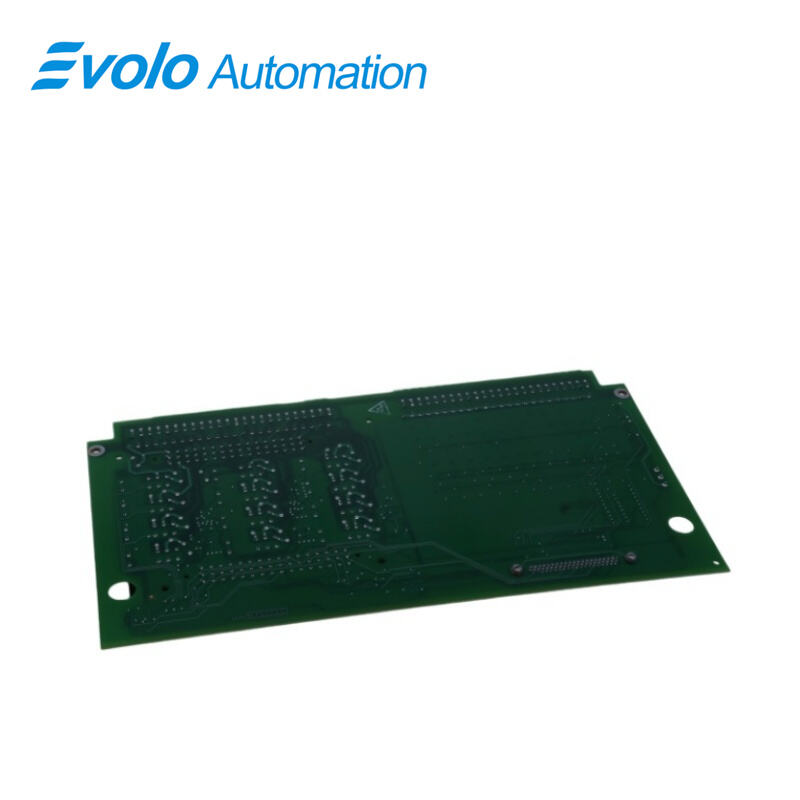

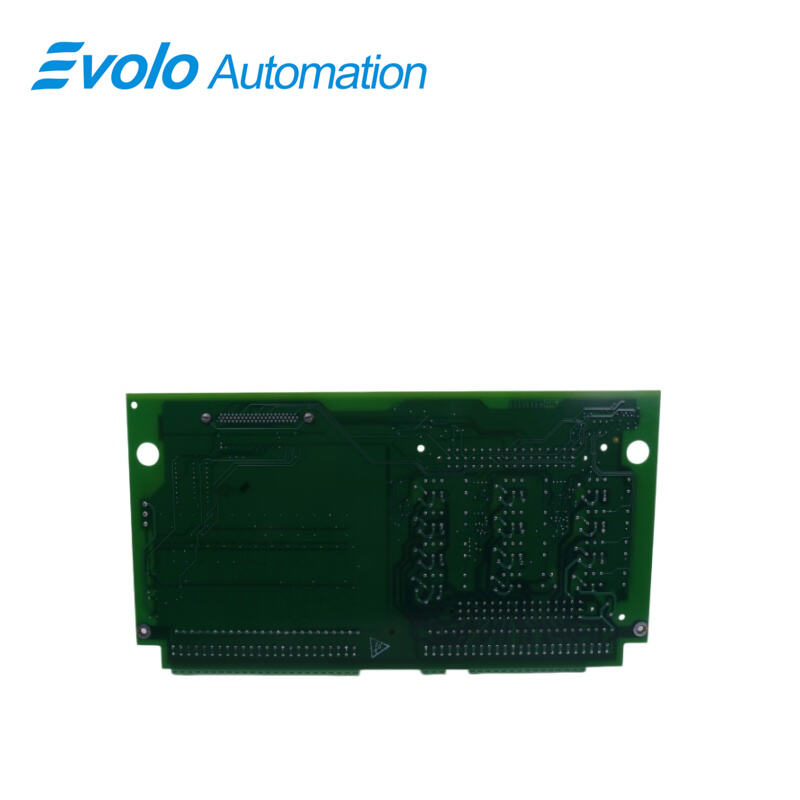

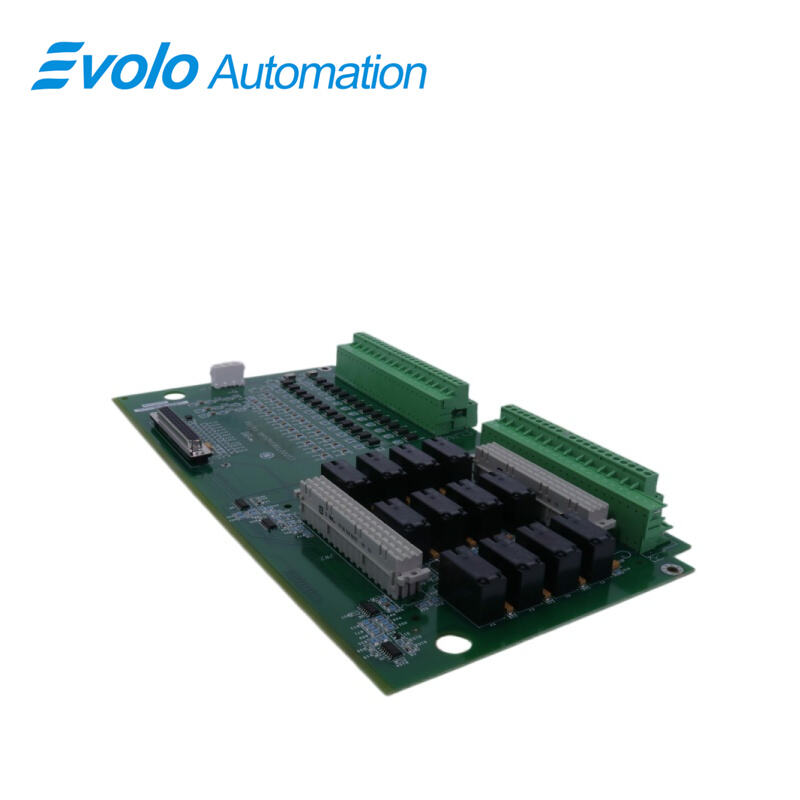

IS200TDBSH2A IS200TDBSH2AAA je vstupní svorkovnice s kontakty vyvinutá společností GE. Je součástí řídicího systému Mark Vle. Deska slouží jako jednoduchá svorkovnice pro vstupní/výstupní kontakty a umožňuje snadnou integraci do různých systémů. Deska je navržena tak, aby vydržela maximální proudové zatížení 5 A, a poskytuje dostatečnou izolační vzdálenost pro napětí 250 V AC ve všech zákaznických šroubových obvodech a obvodech JW1. Je třeba poznamenat, že hodnocení relé určuje vhodnost pro každou konkrétní aplikaci.

Použití

Výroba elektrické energie: sledování stavu plynových a parních turbín (např. jednotek řady GE Frame) a distribučních systémů elektrické sítě.

Energie a komunální služby: ochrana obvodů v systémech výroby a distribuce elektrické energie za účelem zajištění stabilního provozu a bezpečného dodávání elektrické energie.

Komunikace a datová centra: Monitorování provozního stavu kritického zařízení, jako jsou servery, směrovače a přepínače v rozvaděčích komunikačních základnových stanic a datových center.

Petrolejchemie a těžba: Zpracování složitých diskrétních logických spínacích signálů v rozsáhlých ropných rafinériích nebo těžebních zařízeních s vlastními elektrárnami.

Vstupy kontaktů

1 Funkčnost a úprava signálu: Funkce vstupů pro kontakt a vestavěná úprava signálu odpovídají funkcím desky. Jsou však speciálně navrženy tak, aby vyhovovaly napětím mokrého kontaktu 24, 48 a 125 V DC. Rozsah vstupního napětí mokrého kontaktu se proto příslušně liší: 16 až 32 V DC, 32 až 64 V DC a 100 až 145 V DC. Prahové napětí pro detekci kontaktu je nastaveno na 50 % napětí mokrého kontaktu.

2 Omezení a ochrana proudu: Vstupní proudy kontaktů jsou účinně řízeny za účelem zajištění provozní bezpečnosti a spolehlivosti. Prvních 21 obvodů je omezeno odporem na 2,5 mA, zatímco obvody 22 až 24 dokážou zpracovat proudy až 10 mA. Navíc je napájení 24 V DC na svorkovnici TDBSH2 chráněno polymerními pojistkami s kladným teplotním koeficientem, které omezují proud na 0,5 A. Tyto pojistky jsou opakovaně nastavitelné, čímž se zvyšuje ochrana desky proti přetížení proudem.

3 Potlačení rušení a ochrana proti přepětí: Každý vstup je vybaven filtry, které účinně potlačují vysokofrekvenční rušení a tlumí přepětí v blízkosti místa vstupu signálu. To zajišťuje, že signály zůstávají čisté a stabilní i v náročných průmyslových prostředích s vysokou úrovní elektromagnetického rušení (EMI) a přechodných jevů.

4 Zpracování a přenos signálů: Diskrétní vstupní napěťové signály jsou vedeny do vstupně-výstupního procesoru, kde pro účely oddělení procházejí optickými izolátory. Následně jsou signály převedeny do digitálního formátu a předány řídicímu zařízení pro další zpracování a provedení příslušné akce.

Vlastnosti

1 Flexibilní možnosti montáže: Navrženo s ohledem na pohodlí instalace. Podporuje jak montáž na DIN-lištu, tak rovnou montáž na plochu, čímž umožňuje inženýrům a technikům vybrat nejvhodnější konfiguraci na základě dostupného prostoru v rozvaděči a požadavků systémového návrhu. Tato flexibilita zajišťuje přizpůsivost různým uspořádáním rozvaděčů.

2 vstupy s vysokou kapacitou pro kontakt: Podporuje 24 galvanicky oddělených vstupů pro kontakt. Kompatibilní s jmenovitými napájecími napětími 24 V DC, 48 V DC nebo 125 V DC dodávanými z externího zdroje napájení. Každý vstup je vybaven obvodem potlačení rušení, který chrání systém před elektrickými přepětími, přechodovými špičkami a rušením vysoké frekvence. To zajišťuje stabilní a přesné detekování signálů i v prostředích náchylných k elektrickému rušení.

3 univerzální reléové výstupy: Poskytuje 12 reléových výstupů typu Form-C, což umožňuje efektivní spínání a řízení připojených zařízení a procesů. Navrženo tak, aby umožňovalo použití volitelných rozšiřujících karet reléových výstupů, čímž lze přizpůsobit konfiguraci konkrétním provozním požadavkům. Tato relé nabízejí spolehlivost a životnost potřebnou pro nepřetržitý průmyslový provoz, čímž se deska stává vhodnou pro aplikace s kritickým významem.

Nejčastější dotazy

Otázka: Co je IS200TDBSH2A IS200TDBSH2AAA?

A: IS200TDBSH2A IS200TDBSH2AAA je vstupní svorkovnice pro kontaktové signály vyvinutá společností GE jako součást řady Mark VIe. Slouží jako rozhraní pro připojení polních kontaktových signálů k systému Mark VIe.

Q: Jaké možnosti konfigurace jsou k dispozici pro svorkovnici IS200TDBSH2A IS200TDBSH2AAA?

A: Samotná svorkovnice neobsahuje žádné skoky (jumpery) ani hardwarová nastavení pro konfiguraci. Veškeré nezbytné úpravy se provádějí prostřednictvím příslušných doplňkových desek nebo softwarových nastavení.

Q: Jak deska s volitelnou funkcí WROBH1 řídí rozvod napájení relé pro svorkovnici IS200TDBSH2A IS200TDBSH2AAA?

A: Deska s volitelnou funkcí WROBH1 obsahuje šest skoků (jumpers), které řídí, zda je každému relé dodáváno napájení. Odstraněním skoku umožníte, aby odpovídající relé fungovalo výhradně jako suchý kontakt bez rozvodu napájení.

Q: Jaký je proces konfigurace desky s volitelnou funkcí WROFH1 pro svorkovnici IS200TDBSH2A IS200TDBSH2AAA?

A: Modul WROFH1 nemá skoky (jumpery). Konfigurace je určena svorkou označenou jako společný kontakt relé. Odstranění odpovídajícího pojistky WROF umožňuje použít obvod detekce napětí relé přímo jako detektor napětí.

Q: Jak modul volitelné desky WROGH1 zpracovává pojistky relé u řídicích jednotek IS200TDBSH2A a IS200TDBSH2AAA?

A: Stejně jako u modulu WROFH1, modul WROGH1 také nemá skoky (jumpery). Uživatelé mohou odstranit odpovídající pojistku každého relé, pokud má relé fungovat jako suchý kontakt bez rozvodu napájení.

Q: Jsou pro moduly WROFH1 a WROGH1 řídicích jednotek IS200TDBSH2A a IS200TDBSH2AAA vyžadovány nějaké hardwarové úpravy?

A: Žádné hardwarové úpravy nejsou vyžadovány. Uživatelé mohou konfigurovat pojistky relé nebo provoz jako suchý kontakt bez použití skoků (jumpers).
