IS200TDBSH2A IS200TDBSH2AAA Kontak-invoer-terminaalbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200TDBSH2A IS200TDBSH2AAA
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

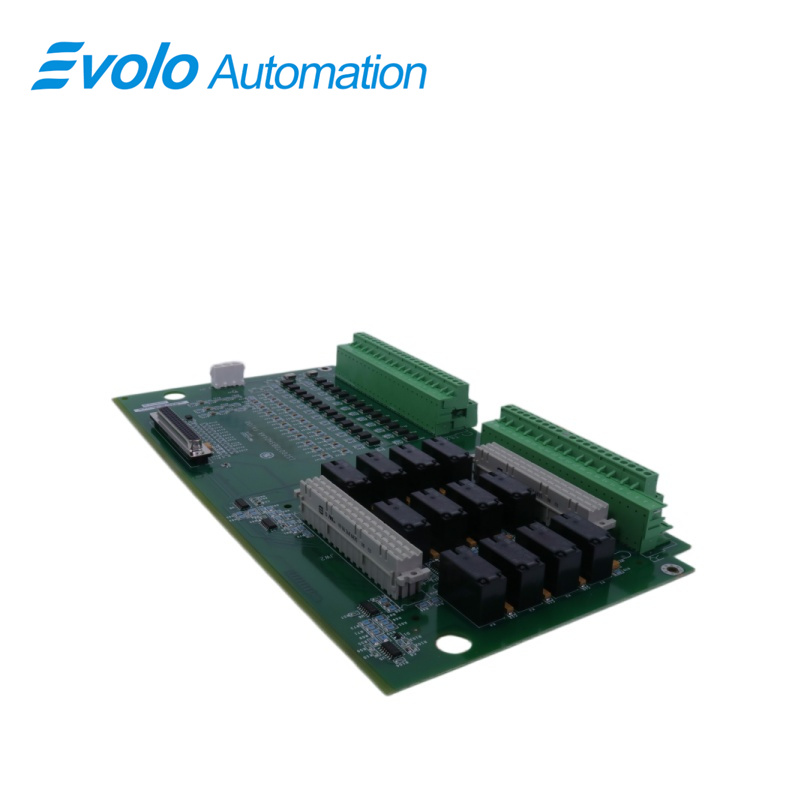

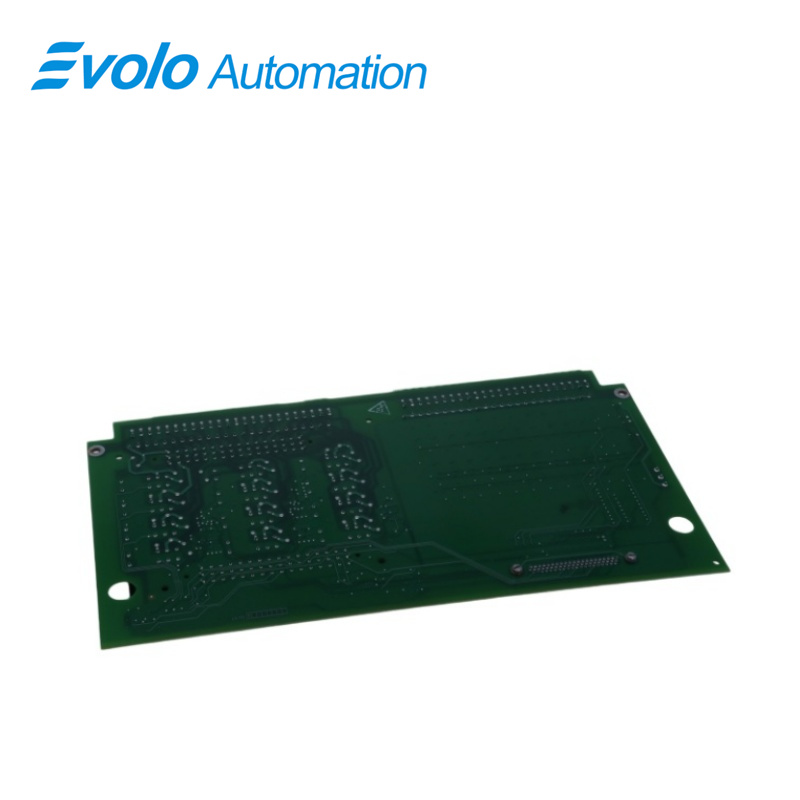

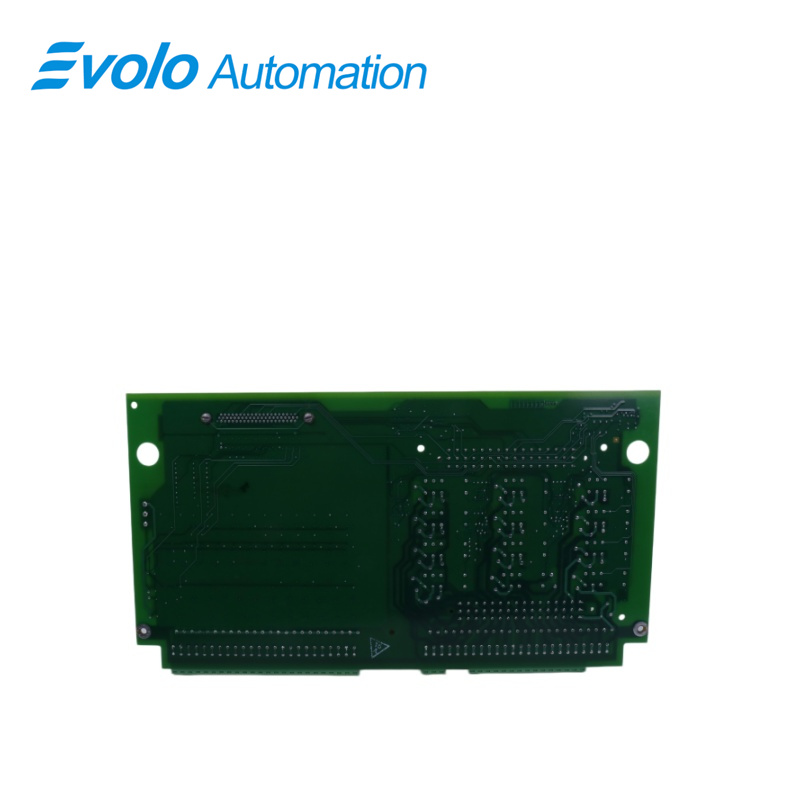

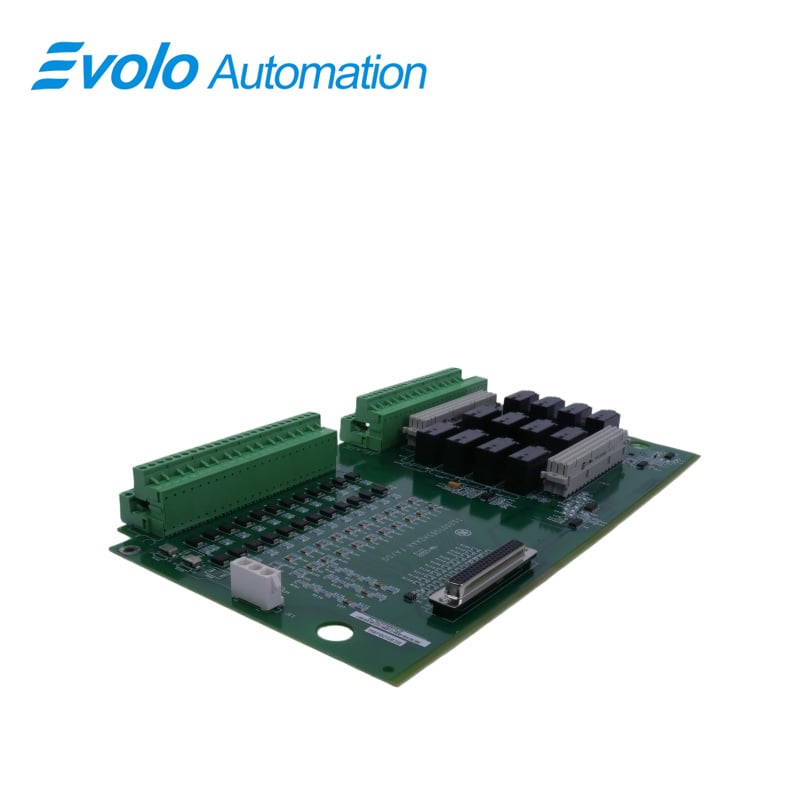

IS200TDBSH2A IS200TDBSH2AAA is 'n kontak-invoerterminaalbord wat deur GE ontwikkel is. Dit vorm deel van die Mark Vle-beheerstelsel. Die bord dien as 'n eenvoudige kontak-invoer/uitvoer-terminaalbord wat maklike integrasie in verskeie stelsels moontlik maak. Die bord is ontwerp om 'n maksimum stroomwaarde van 5 A te hanteer en bied voldoende spanningstoelaatbaarheid vir 250 V WKK oor al die kliënt se skroef- en JW1-krediete. Dit is belangrik om daarop te let dat die relaiswaardering die bepalende faktor vir elke spesifieke toepassing is.

Toepassings

Kragopwekking: Statusmonitering van aandrywingsturbines en stoomturbienkragaanlegte (soos GE Frame-reeksenheids) sowel as kragnetverspreidingstelsels.

Energie en nutsdienste: Beskerming van stroombane in kragopwekking- en verspreidingstelsels om stabiele bedryf en veilige kragvoorsiening te verseker.

Kommunikasie- en DataSentra: Monitorering van die bedryfsstatus van kritieke toerusting soos bedieners, rou ters en skakelaars in die verspreidingskaste van kommunikasiebasisstasies en data sentra.

Petrolchemiese en mynboubedrywe: Hantering van komplekse diskrete logika-skip-signale in groot olie-refinaderye of mynboubedrywe met hul eie kragstasies.

Kontakbinnevoere

1 Funksionaliteit en Signaalvoorverwerking: Die kontak-invoerfunksionaliteit en aan-boord signaalvoorverwerking weerspieël dié van die bord. Dit is egter spesifiek afgestel om natmaakspannings van 24, 48 en 125 V Gelykstroom te akkommodeer. Die invoernatmaakspanningsreeks wissel dus ooreenkomstig: 16 tot 32 V Gelykstroom, 32 tot 64 V Gelykstroom en 100 tot 145 V Gelykstroom onderskeidelik. Die drempelspanning vir kontakopsporing is ingestel op 50% van die natmaakspanning.

2 Huidige Beperking en Beskerming: Kontak insetstrome word doeltreffend bestuur om bedryfsveiligheid en betroubaarheid te verseker. Die eerste 21 stroombane is weerstand-beperk tot 2,5 mA, terwyl stroombane 22 tot 24 strome tot 10 mA kan hanteer. Daarbenewens word die 24 V DC-voorsiening op die TDBSH2-klem beskerm deur polimer positiewe temperatuurkoëffisiënt-siklusse wat die stroom tot 0,5 A beperk. Hierdie siklusse is herstelbaar en verbeter die bord se beskerming teen oorstroomtoestande.

3 Ruisonderdrukking en Stroombaanbeskerming: Elke inset is toegerus met filters wat hoëfrekwensie-ruis doeltreffend verminder en piekstrome naby die punt van seininvoer onderdruk. Dit verseker dat die seine skoon en stabiel bly, selfs in uitdagende industriële omgewings met hoë vlakke elektromagnetiese steuring (EMS) en oorgangstoestande.

4 Signaalverwerking en Oordrag: Die diskrete insetspanningsseine word na die I/O-prosesor gestuur, waar hulle deur optiese isolators vir isolasiedoeleindes gaan. Daarna word die seine na digitale formaat omgeskakel en na die beheerder oorgedra vir verdere verwerking en aksie.

Eienskappe

1 Veelvoudige Monteeropsies: Ontwerp met installasiegemak in gedagte. Dit ondersteun beide DIN-spoormontering en platmontering, wat ingenieurs en tegnici in staat stel om die mees praktiese konfigurasie te kies gebaseer op beskikbare paneelruimte en stelselontwerpvereistes. Hierdie veerkragtigheid verseker aanpasbaarheid in verskeie beheerkabinetopstellinge.

2 Hoëvermoë Kontakingangte: Steun 24 groep-geïsoleerde kontakingangte. Kompatibel met nominale natmaakspannings van 24 V DC, 48 V DC of 125 V DC wat vanaf 'n eksterne kragbron verskaf word. Elke ingang is geïntegreer met geraasonderdrukkingstelsel, wat die stelsel beskerm teen elektriese skokke, oombliklike piekspannings en hoëfrekwensie-versteuring. Dit verseker stabiele, akkurate seinopsporing selfs in omgewings wat aanleiding gee tot elektriese geraas.

3 Veelsoortige relaisuitgangte: Verskaf 12 Form-C relaisuitgangte, wat doeltreffende skakeling en beheer van gekoppelde toestelle en prosesse moontlik maak. Ontwerp om opsionele relaisuitganguitbreidingskaarte te ondersteun, wat aanpassing toelaat om spesifieke bedryfsbehoeftes te bevredig. Hierdie relais bied die betroubaarheid en volhoubaarheid wat vir voortdurende industriële bedryf vereis word, wat die kaart geskik maak vir missie-kritieke toepassings.

Gereelde vrae

V: Wat is IS200TDBSH2A IS200TDBSH2AAA?

A: IS200TDBSH2A IS200TDBSH2AAA is 'n kontak-invoer terminaalbord wat deur GE ontwikkel is as deel van die Mark VIe-reeks. Dit dien as 'n koppelvlak vir die verbinding van velddraadkontakseinele na die Mark VIe-stelsel.

V: Watter konfigurasieopsies is beskikbaar vir die IS200TDBSH2A IS200TDBSH2AAA?

A: Die terminaalbord self bevat geen stroombaanverbindings of hardeware-instellings vir konfigurasie nie. Enige nodige aanpassings word gemaak deur geassosieerde opsieborde of sagteware-instellings.

V: Hoe hanteer die WROBH1-opsiebord die relaiskragverspreiding van IS200TDBSH2A IS200TDBSH2AAA?

A: WROBH1 sluit ses stroombaanverbindings in wat beheer of krag na elke relais toegepas word. Die verwydering van 'n stroombaanverbinding laat die ooreenstemmende relais slegs as 'n droë kontak funksioneer sonder dat krag versprei word.

V: Wat is die konfigurasieproses vir die opsiebord WROFH1 van IS200TDBSH2A IS200TDBSH2AAA?

A: WROFH1 het nie springers nie. Konfigurasie word bepaal deur die terminaalpunt wat as die relais gemeenskaplik aangewys word. Die verwydering van die geassosieerde WROF-sekerheid laat die relais se spanningopsporingskring toe om direk as 'n spanningopsporer te funksioneer.

V: Hoe hanteer die opsiebord WROGH1 die relais-sekerhede van IS200TDBSH2A IS200TDBSH2AAA?

A: Soos by WROFH1, het WROGH1 ook nie springers nie. Gebruikers kan elke relais se ooreenstemmende sekerte verwyder indien die relais bedoel is om as 'n droë kontak sonder kragverspreiding te werk.

V: Is daar enige hardewareaanpassings vereis vir die WROFH1- en WROGH1-borde van IS200TDBSH2A IS200TDBSH2AAA?

A: Geen hardewareaanpassings is nodig nie. Gebruikers kan relais-sekerhede of droë-kontakbedryf konfigureer sonder die gebruik van springers.
