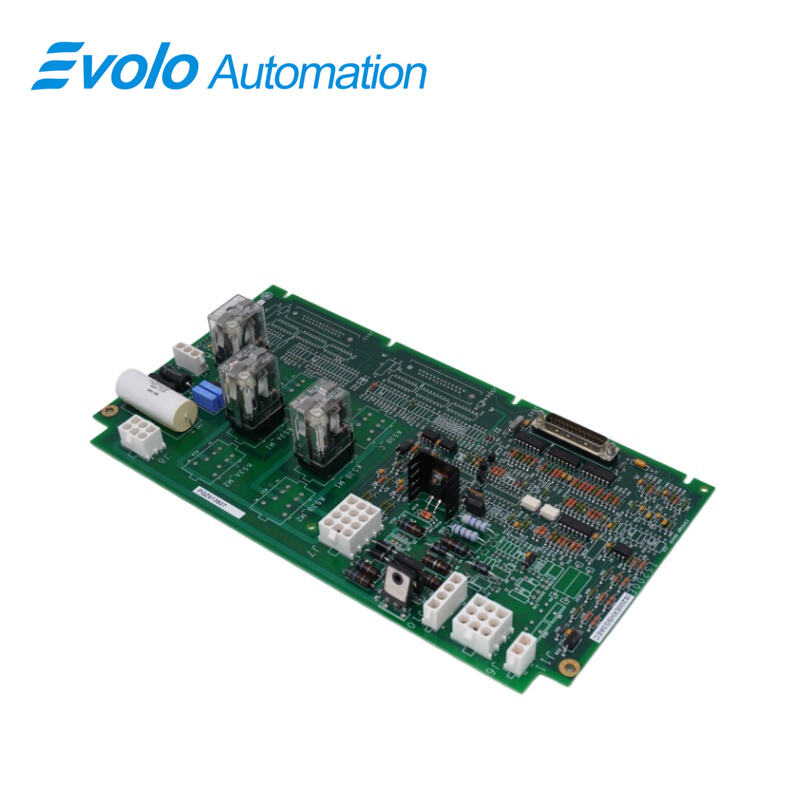

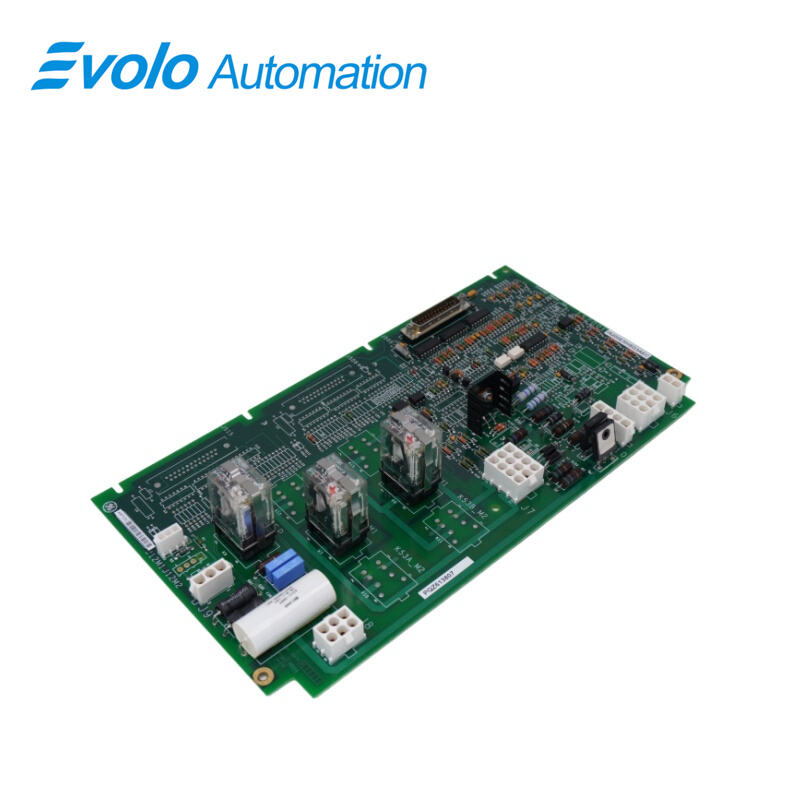

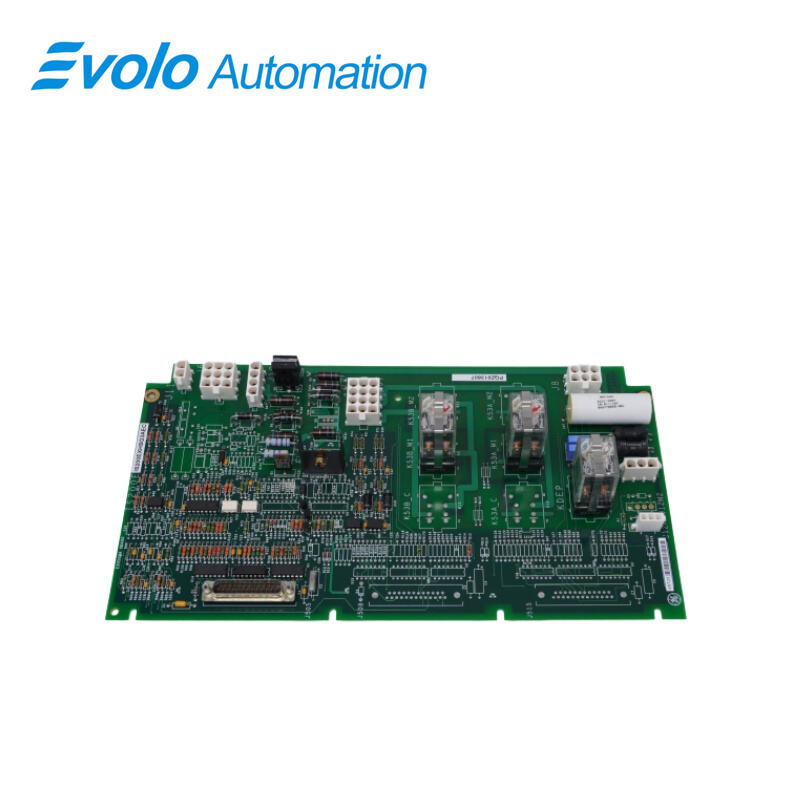

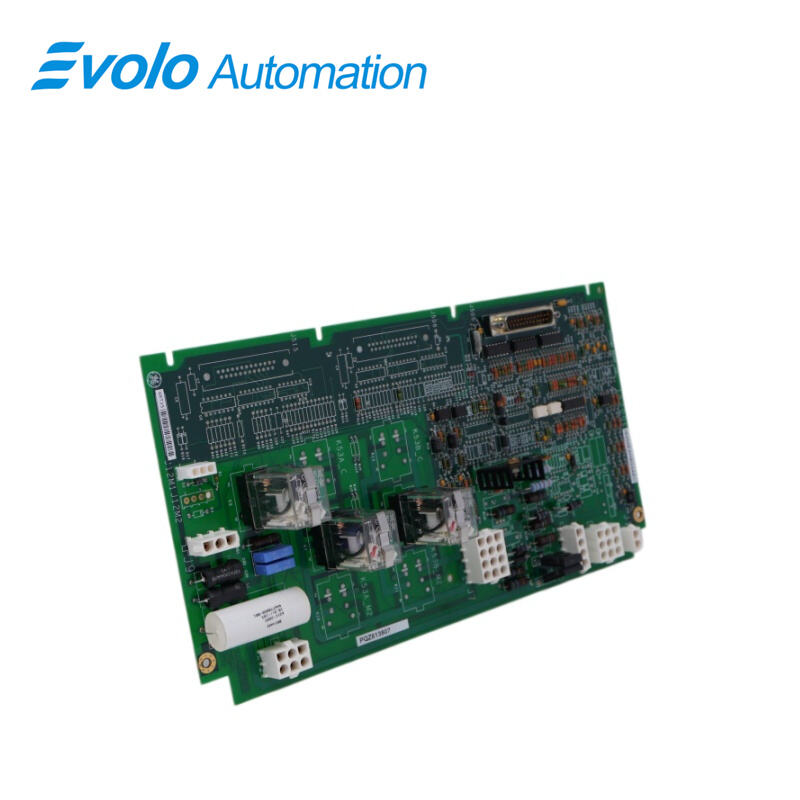

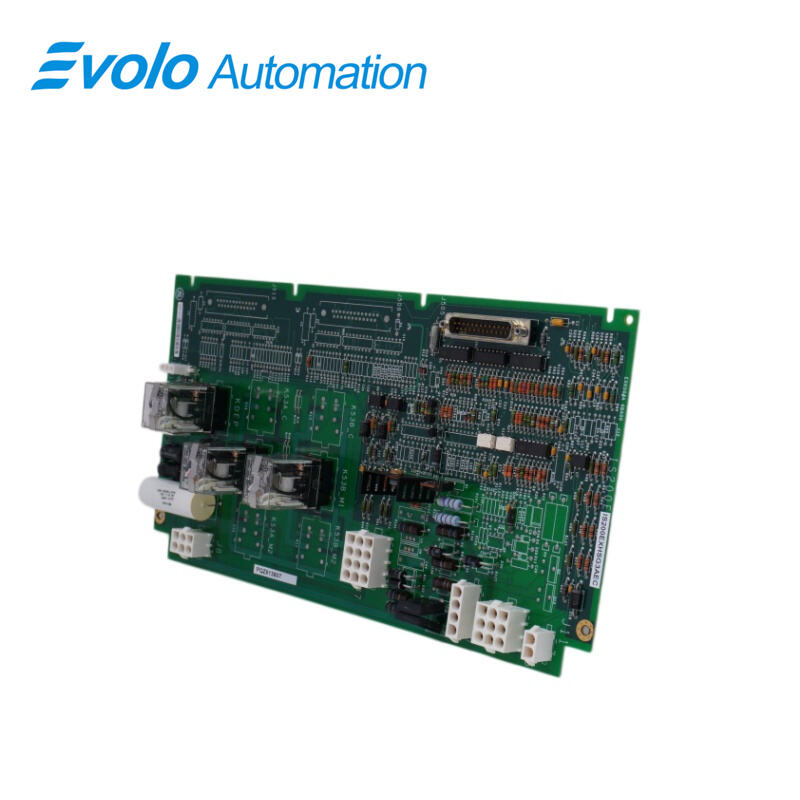

Řídicí deska vysokorychlostního relé pro budicí zařízení IS200EXHSG4A

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	IS200EXHSG4A
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Specifikace

Popis

IS200EXHSG4A je deska řadiče vysokorychlostních relé buzení vyvinutá společností GE. Je součástí buzení EX2100. Deska řadiče vysokorychlostních relé buzení se používá v řízení buzení EX2100 a poskytuje řadiče pro stejnosměrné stykače (41) i pilotní relé pro blikání pole a de-buzení. Tyto desky jsou prostřednictvím základní desky buzení (Exciter Backplane Board) připojeny ke třem hlavním vstupně-výstupním deskám buzení (EMIO, redundantní řízení) nebo k jedné desce EMIO (jednoduché řízení) (EBKP).

Použití

Tepelné elektrárny (plynové a parní turbíny): Široce používané v elektrárnách vybavených plynovými turbínami řady GE Frame (např. Frame 6, 7 a 9).

Slouží k řízení procesu „předbudování pole“ při startu generátoru a operace „odbudivání“ při nouzovém vypnutí.

Vodní elektrárny: U hydrogenerátorových soustrojí tento modul ovládá vysokorychlostní relé, aby zajistil okamžitou stabilitu kmitočtu a napětí v síti.

Jaderné elektrárny: Poskytuje vysoce spolehlivé ovládání relé při regulaci buzení parních turbín v jaderných energetických systémech, čímž zajišťuje nepřetržitý provoz kritických energetických zařízení.

Těžké průmyslové pomocné elektrárny: Ocelárny, chemické závody a papírny: Tyto závody obvykle disponují velkými synchronními motory nebo pomocnými generátory; modul IS200EXHSG4A zajišťuje rychlost odezvy buzení i ochrannou logiku za složitých průmyslových zátěží.

Vlastnosti

1 Na desce jsou pilotní relé pro blikací relé 53A a 53B, stejně jako pilotní relé pro relé KDEP pro odvzdušnění.

2 Signály stavu odvzdušnění z desky pro odvzdušnění budicího zařízení (EDEX) jsou upraveny na EXHS a předány do EMIO. Signály stavu crowbaru jsou upraveny na EXHS a z desky řízení odvzdušnění EXDE předány do EMIO.

3 Na EXHS jsou tři kontaktové vstupy z 41, 53A a 53B napájeny stejnosměrným napětím 70 V a jejich zpětná vazba je sledována. Kontakty jsou napájeny z napájecího zdroje budicího zařízení. Vygenerované signály stavu jsou předávány do EMIO.

Postup výměny desky

1. Ujistěte se, že budicí zařízení bylo deaktivováno.

2. Uvnitř řídicí skříně zajistěte, aby byly všechny elektrické vstupně-výstupní obvody před dotykem vypnuty.

3. Aby se zjednodušilo opětovné připojení, ujistěte se, že jsou všechny kabely označeny správným názvem konektoru (jak je uvedeno na desce), a poté pečlivě odpojte všechny kabely od desky EXHS. Před odstraněním jakýchkoli upevňovacích prvků umístěte pod desku EXHS hadřík nebo jinou nevodivou bariéru (nad drážkový nosný rám desky). Pokud do zařízení spadne sponka nebo jiný upevňovací prvek, může dojít k poškození zařízení, zranění osob nebo k vypnutí budicího zařízení, zatímco je EX2100 zapnutý.

4. Odšroubujte šrouby upevňující desku EXHS k jejímu drážkovému nosnému rámu a k samotné desce.

5. Ověřte, zda je náhradní deska stejného typu (G1 nebo G2) jako původní deska.

6. Nainstalujte novou desku EXHS na její drážkový nosný rám pomocí šroubů odšroubovaných v kroku 4 a orientujte ji ve stejné poloze jako odstraněná deska.

7. Znovu připojte všechny kabely k desce EXHS podle jejich označení a ujistěte se, že jsou na obou koncích správně zasazeny. Zavřete dveře řídicí skříně.

Aplikační data

1. Ovladače kontaktorů pro funkci uzavření jsou K41 (M1, M2, C) a blikací řídící relé jsou K53A a K53B.

2. Jedno řídící relé pro odvzdušnění je KDEP. Konektory s 25 piny J505, J508 a J515 slouží pro připojení kabelů k deskám EMIO M1, M2 a C. Přenášejí podobné signály a mají podobné zapojení, s výjimkou toho, že J505 je připojen k M1, J508 k M2 a J515 k C.

3. Konektor J515 však nemá signály pro odvzdušnění a crowbar. Pro navlhčování pomocných kontaktů zásuvky J12M1 a J12M2 přivádějí stejnosměrné napětí 70 V ze zdrojů napájení M1 a M2.

Nejčastější dotazy

Otázka: Co je IS200EXHSG4A?

Odpověď: Jedná se o desku řídících relé pro buzení s vysokou rychlostí vyvinutou společností GE.

Otázka: K čemu se používá deska řídících relé pro buzení IS200EXHSG4A?

Odpověď: Deska řídících relé pro buzení s vysokou rychlostí se používá v systému řízení buzení EX2100 k řízení stejnosměrných kontaktorů (41) i řídících relé pro blikání budicího proudu a odvzdušnění.

Otázka: Jaká jsou řídící relé desky IS200EXHSG4A?

A: Pilotní relé jsou relé, která slouží k řízení jiných relé nebo zařízení. Obvykle mají nižší proudové a napěťové hodnoty než zařízení, která řídí.

Q: Co představují blikající relé 53A a 53B na desce IS200EXHSG4A?

A: Blikající relé 53A a 53B jsou relé používaná k iniciování pole blikání (field flashing) generátoru. Pole blikání je proces napájení budicího vinutí generátoru za účelem vytvoření magnetického pole ještě před spuštěním generátoru.

Q: Co je deska IS200EXHSG4A Exciter Backplane?

A: Deska Exciter Backplane je deska, která propojuje desku Exciter High-Speed Relay Driver s hlavními vstupními/výstupními deskami budicího systému (EMIO) v systému řízení buzení EX2100. Používá se v redundantních řídicích systémech se třemi deskami EMIO nebo v jednoduchých (simplex) řídicích systémech s jednou deskou EMIO.

Q: Co je deska IS200EXHSG4A Exciter De-Excitation?

A: Desexcitační deska Exciter (EDEX) je deska používaná k řízení desexcitace generátoru. Desexcitace je proces odstranění magnetického pole z generátoru za účelem zastavení výroby elektrické energie.
