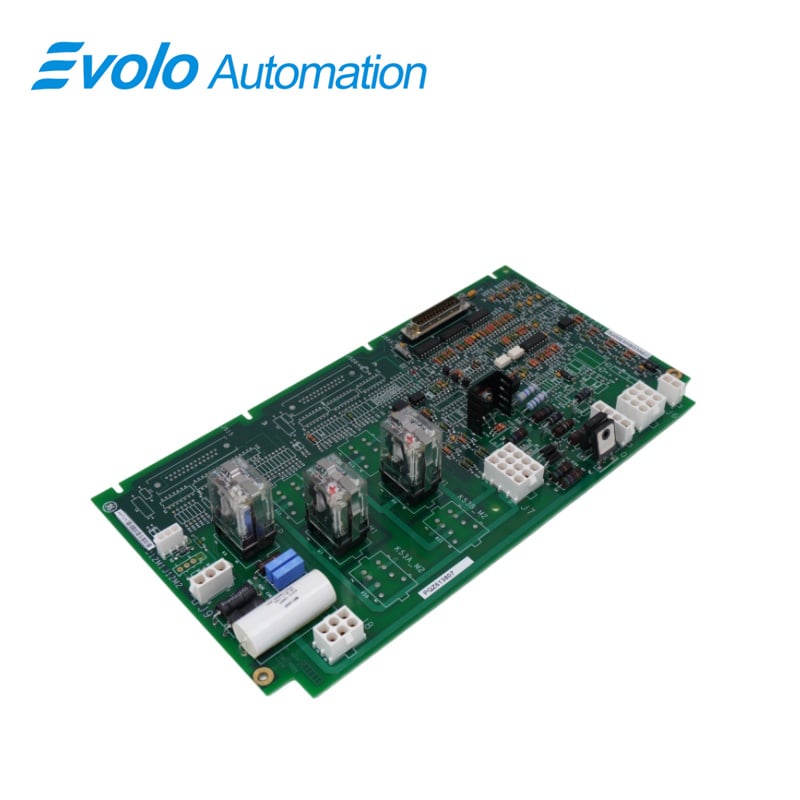

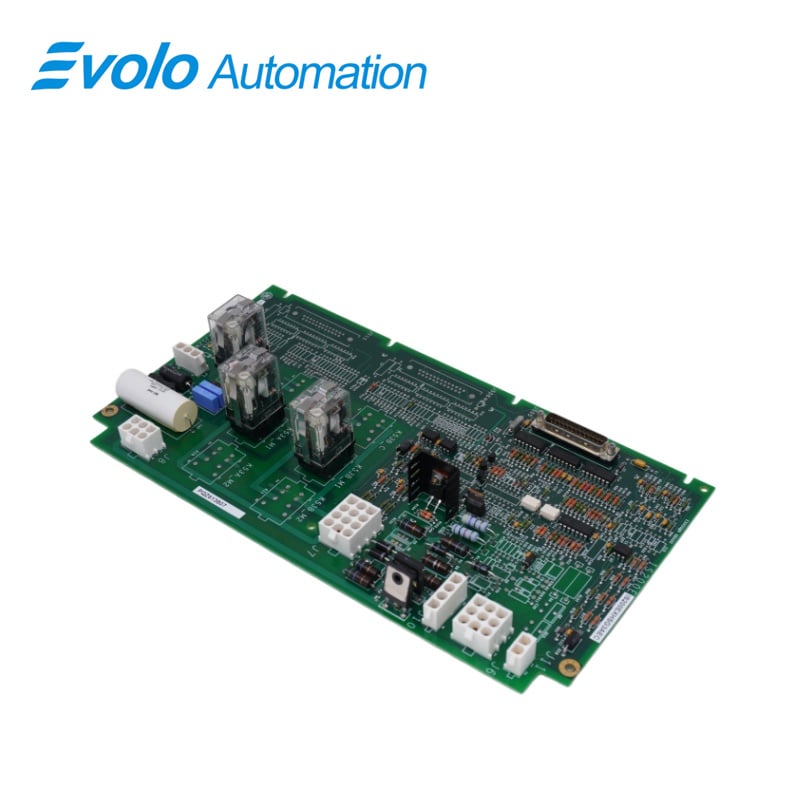

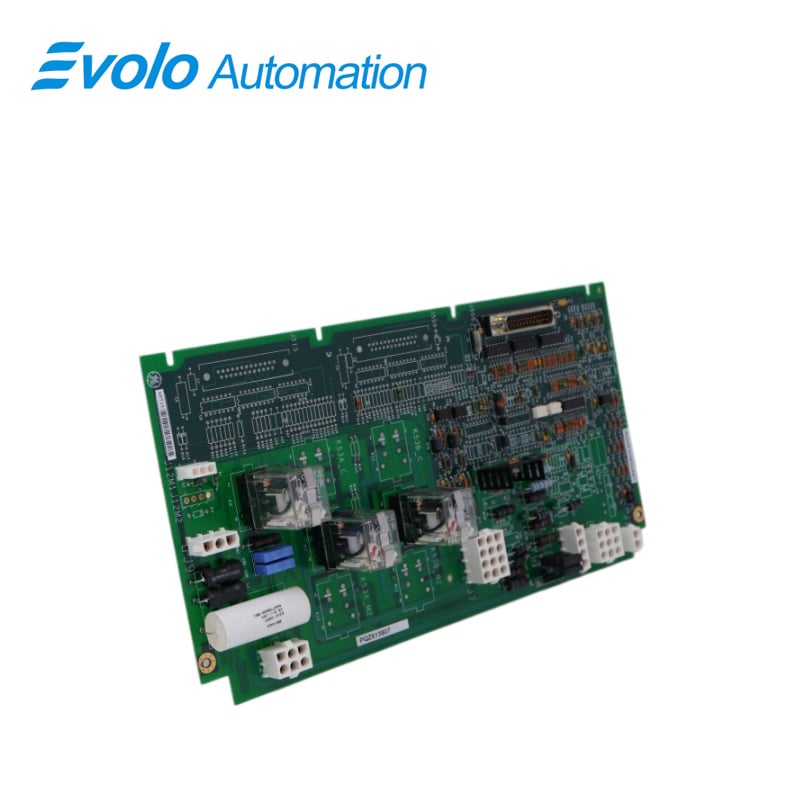

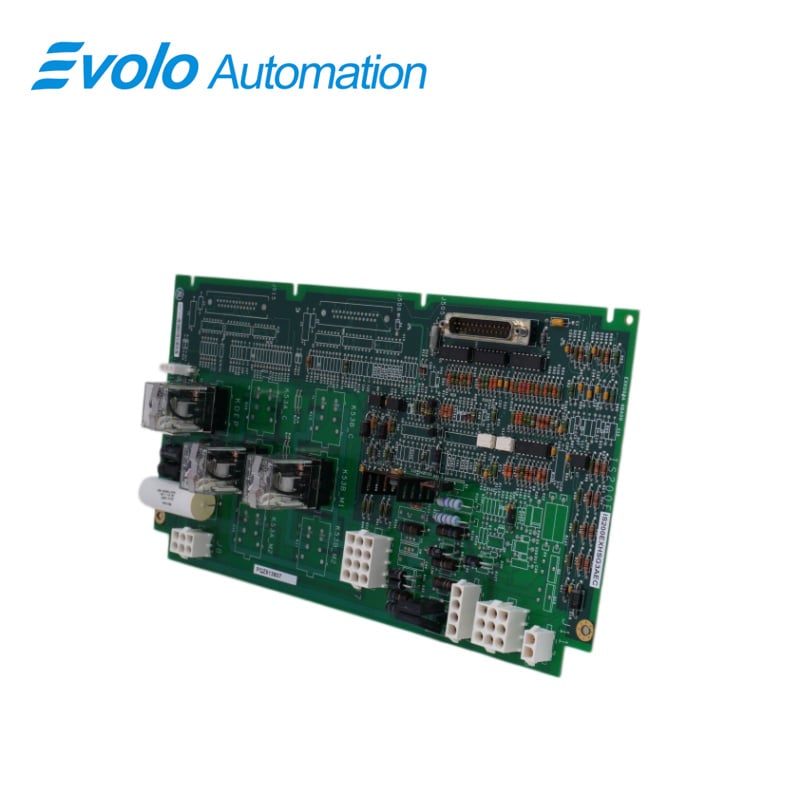

IS200EXHSG4A-uitstuurhoëspoedrelaisbestuurkaart

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200EXHSG4A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

IS200EXHSG4A is 'n ontvanger hoëspoed relaisbestuurkaart wat deur GE ontwikkel is. Dit is 'n onderdeel van die EX2100-ontvanklikheidstelsel. Die Ontvanger Hoëspoed Relaisbestuurkaart word in die EX2100-ontvanklikheidsbeheer gebruik en verskaf bestuurders vir die gelykstroomkontaktors (41) sowel as pilootrelais vir veldflitsing en ont-ontvanklikheid. Deur die Ontvanger Agterpaneelkaart verbind hierdie kaarte aan drie Ontvanger Hoof Invoer/Uitvoerborde (EMIO, redundante beheer) of een EMIO-bord (enkelvoudige beheer) (EBKP).

Toepassings

Termiese kragstasies (gas- en stoomturbinies): Wye gebruik in kragstasies wat met GE Frame-reeks gas turbine (soos Frame 6, 7 en 9) toegerus is.

Word gebruik om die proses van "veldflitsing" tydens generatorkoppeling en die "ont-ontvanklikheid"-bedryf tydens noodafskakeling te beheer.

Waterkragstasies: In waterkraggeneratorstelle dryf hierdie module hoëspoedrelais om die onmiddellike stabiliteit van die netfrekwensie en -spanning te verseker.

Kernkragstasies: Verskaf hoogs betroubare relais-aandrywing vir die inspuitingsreëling van stoomturbinen in kernkragstelsels, wat die voortdurende bedryf van kritieke kragfasiliteite waarborg.

Swaar industriële bykomende kragstasies: Staalwerke, chemiese aanlegte en papierfabrieke: Hierdie aanlegte het gewoonlik groot sinkroonmotors of bykomende generatorstelle; die IS200EXHSG4A verseker 'n vinnige inspuitingsreaksie en beskermingslogika onder komplekse industriële lasse.

Eienskappe

1 Op die paneel is proefrelais vir die knipperrelais 53A en 53B, sowel as proefrelais vir die uit-inspuitingsrelais KDEP.

2 Die Uit-inspuitingspaneel vir die Insputer (EDEX) se uit-inspuitingstatusseine word op EXHS geconditioneer en na EMIO gestuur. Kruiwaelstatusseine word op EXHS geconditioneer en vanaf die EXDE-uit-inspuitingsbeheerpaneel na EMIO gestuur.

3 Op EXHS word drie kontakinvoere vanaf 41, 53A en 53B aangedryf deur 70 V gelykstroom en hul terugvoer word bewaak. Die kontakte word aangedryf deur die opwekker-voedingstoestel. Die statusseine wat gegenereer word, word na die EMIO gestuur.

Raadvervangingsprosedure

1. Maak seker dat die uitwisselaar gedeaktiveer is.

2. Binne die beheerkabinet moet al die elektriese invoer-/uitvoerkringte afgeskakel word voordat dit aangetas word.

3. Om heraansluiting te vereenvoudig, moet al die kabels gemerk word met die korrekte verbindingsnaam (soos op die bord aangedui), en dan moet al die kabels versigtig van die EXHS-bord afgeskakel word. Voordat enige monteerhardeware verwyder word, moet 'n lap of ander nie-geleidende barriére onder die EXHS-bord (bo-op die bordrak) geplaas word. Indien 'n klip of enige ander hardeware in die toestel val, kan dit tot toestelbeskadiging, persoonlike besering of 'n opwekkeruitskakeling lei terwyl die EX2100 aangeskakel is.

4. Verwyder die skroewe wat die EXHS-bord aan sy monteerplek vasvat sowel as die bord self.

5. Bevestig dat die vervangingsbord dieselfde tipe (G1 of G2) is as die oorspronklike een.

6. Installeer die nuwe EXHS-bord op sy montasie met die skroewe wat in stap 4 verwyder is, en rig dit in dieselfde posisie soos die een wat verwyder is.

7. Herstel alle kabels na die EXHS-bord soos gemerk, en maak seker dat hulle aan albei ente behoorlik ingedruk is. Maak die beheikabinetdeur toe.

Toepassingsdata

1. Die kontakskakelaars vir die sluitfunksie is K41 (M1, M2, C), en die knipperpilootrelais is K53A en K53B.

2. Die enkelontmagnetiseeringspilootrelais is KDEP. J505, J508 en J515 is 25-pin-konnektors vir kabels na die EMIO-borde M1, M2 en C. Hulle dra soortgelyke seine en het soortgelyke bedrading, met die uitsondering dat J505 aan M1 gekoppel is, J508 aan M2 en J515 aan C.

3. J515 het egter nie ontmagnetiseerings- of kroefbar-seine nie. Vir vochtmaak van bykomende kontakte bring die proppe J12M1 en J12M2 70 V gelykstroom vanaf die M1- en M2-voedingstoestelle in.

Gereelde vrae

V: Wat is IS200EXHSG4A?

A: Dit is 'n ontvanger hoëspoed-relaisbestuurderbord wat deur GE ontwikkel is.

V: Waarvoor word die IS200EXHSG4A-ontvanger hoëspoed-relaisbestuurderbord gebruik?

A: Die Exciter Hoëspoed Relaisbestuurkaart word in die EX2100-uitwisselingsbeheerstelsel gebruik om bestuurders vir die Gelykstroomkontaktors (41) sowel as pilootrelais vir veldflitsing en ontuitwisseling te verskaf.

V: Wat is die pilootrelais van die IS200EXHSG4A?

A: Pilootrelais is relais wat gebruik word om ander relais of toestelle te beheer. Hulle het gewoonlik laer stroom- en spanningwaardes as die toestelle wat hulle beheer.

V: Wat is die flitsrelais 53A en 53B van die IS200EXHSG4A?

A: Die flitsrelais 53A en 53B is relais wat gebruik word om veldflitsing van die generator te begin. Veldflitsing is 'n proses waarby die generatorveld geaktiveer word om 'n magnetiese veld te produseer voordat die generator gestart word.

V: Wat is die IS200EXHSG4A Exciter-agterkantplaatkaart?

A: Die Exciter-agterkant-bord is 'n bord wat die Exciter-hoëspoed-relaisbestuurderbord met die Exciter-hoof-invoer/uitvoerbord (EMIO) in die EX2100-ontstekingbeheerstelsel verbind. Dit word gebruik in redondante beheerstelsels waar daar drie EMIO-borde is, of in enkelvoudige beheerstelsels waar daar een EMIO-bord is.

V: Wat is die IS200EXHSG4A Exciter-de-ontstekingsbord?

A: Die Exciter-de-ontstekingsbord (EDEX) is 'n bord wat gebruik word om die de-ontsteking van die generator te beheer. De-ontsteking is die proses om die magnetiese veld van die generator te verwyder om die generering van elektrisiteit te stop.
