Přehled
Místo původu: |
USA |
Název značky: |
Ge |
Typ modelu: |
IC676PBO082 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Specifikace
|
Parametr |
Hodnota |
|
Název modulu |
Výstupní modul VersaMax IP IC676PBO082 |
|
Typ modulu |
Výstupní modul VersaMax IP |
|
Rozměry pouzdra (šířka × výška × hloubka) |
60 × 178 × 49,3 mm (2,362 × 7,008 × 1,941 palce) |
|
Způsob připojení |
2– nebo 3-vodičové |
|
Provozní teplota |
-25 °C až +60 °C (-13 °F až +131 °F) |
|
Skladovací teplota |
-25 °C až +85 °C (-13 °F až +185 °F) |
|
Provozní / skladovací vlhkost |
95 % (na vnějším pouzdře je dovolena mírná kondenzace, krátkodobě) |
|
Stupeň ochrany |
IP67 (IEC 60529) |
|
Třída ochrany |
Třída 3 (VDE 0106, IEC 60536) |
|
Jmenovité napětí |
24 VDC |
|
Rozsah napětí |
18–30 VDC |
|
Proudový odběr podle UL při 24 V DC |
typicky 40 mA, maximálně 100 mA |
|
Proudový odběr podle US při 24 V DC |
typicky 3 mA, maximálně 700 mA |
|
Proudový odběr UAXX při 24 V DC |
typicky 12 mA plus proud pro aktivaci |
|
Odpověď na přetížení |
Automatické restartování |
|
Frekvence restartu při ohmickém přetížení (2 Ω) |
≈ 45 Hz |
|
Reakce na induktivní přetížení |
Výstup může být poškozen |
|
Odolnost vůči reverznímu napětí |
Chráněn proti krátkým impulzům |
|
Odolnost vůči trvale aplikovaným reverzním napětím |
No |
|
Reakce při vypnutí napájení |
Výstup sleduje napájecí napětí bez zpoždění |
|
Platnost výstupních dat po zapnutí napájení |
5 ms typicky |
|
Omezení napětí způsobeného demagnetizací při přerušení obvodu |
≈ −11 V |
|
Jedna maximální energie v režimu volného běhu |
1500 W |
|
Typ ochranného obvodu |
Integrovaná samonosná dioda na každý kanál |
|
Vypnutí při přetížení proudem |
2,6 A maximálně |
|
Výstupní proud při vypnutém spínači |
20 µA maximálně |
|
Výstupní proud při přerušení uzemnění při vypnutí |
maximálně 5 mA |
Popis

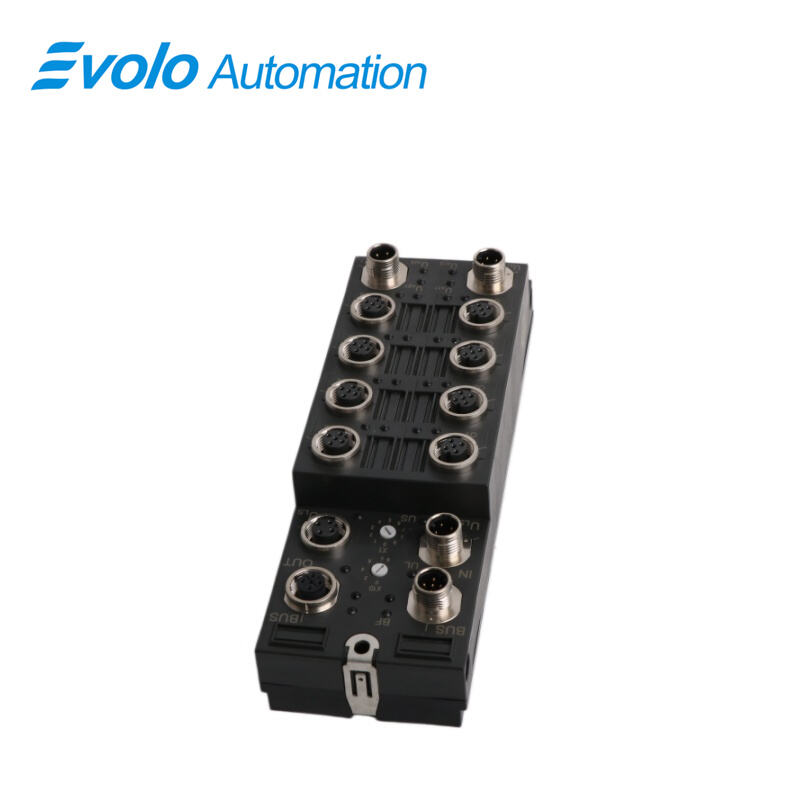

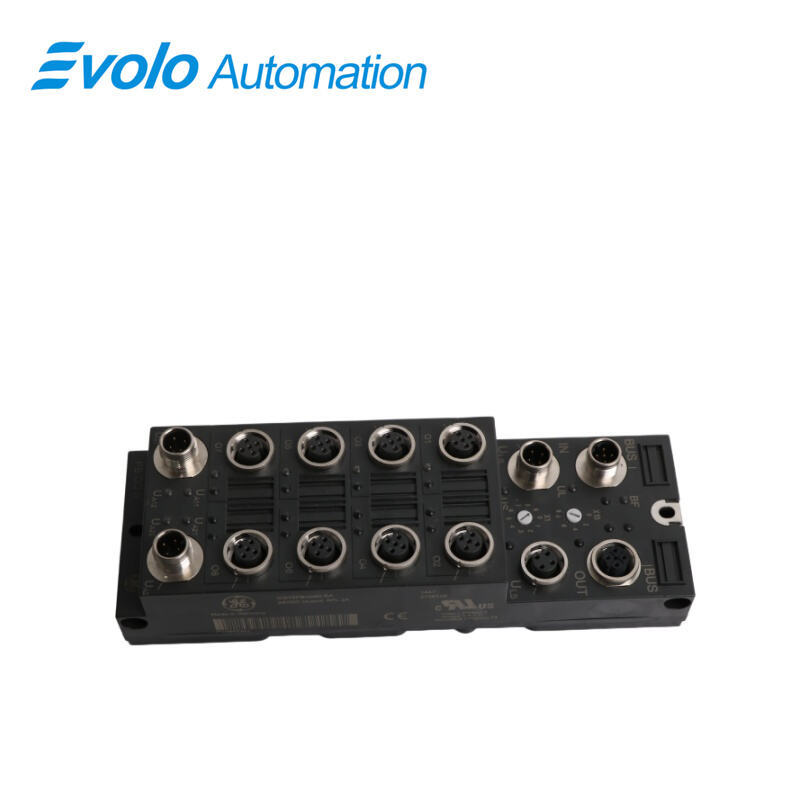

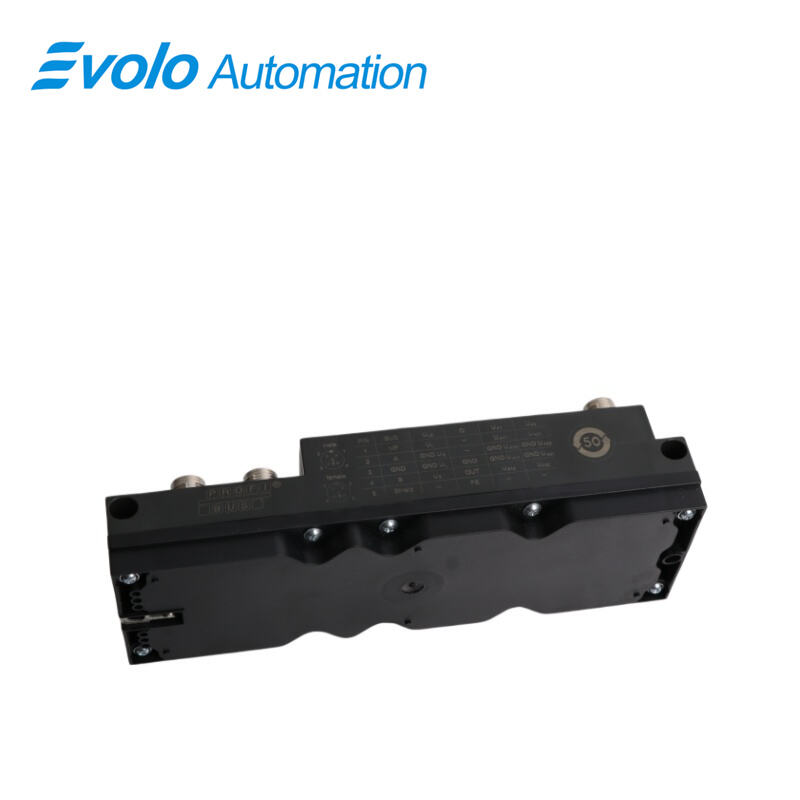

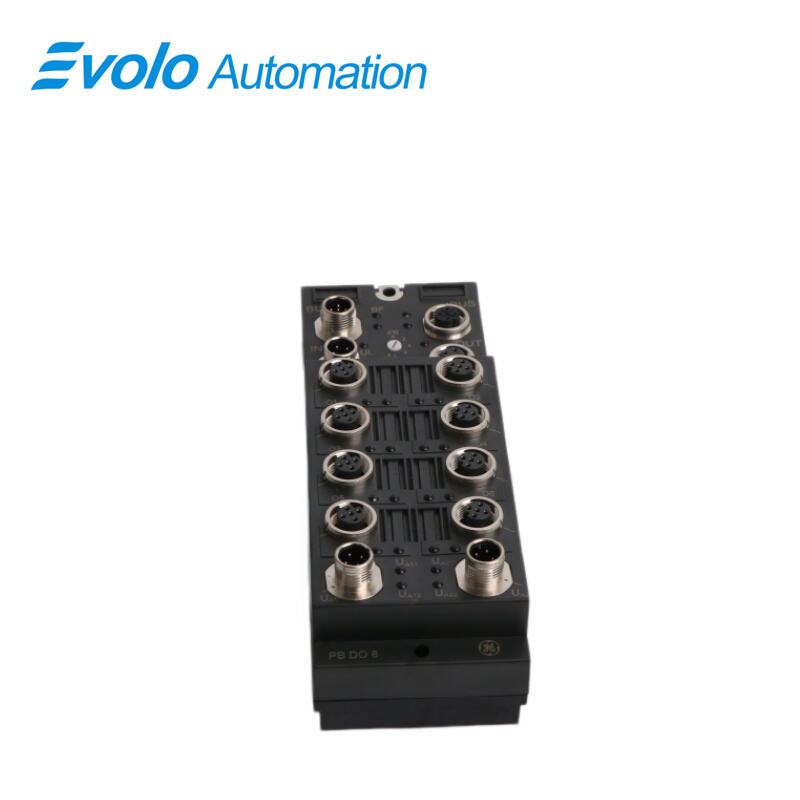

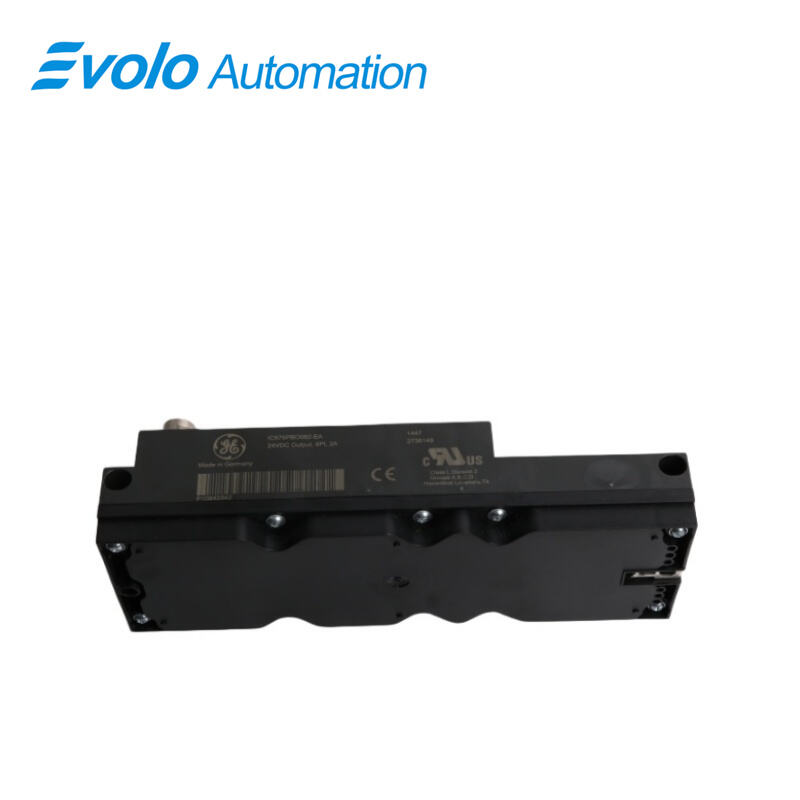

GE IC676PBO082 je výstupní modul VersaMax IP z řady GEFanuc PACSystems. Tento modul se primárně používá k převodu digitálních řídicích signálů z PLC na skutečné řídicí výstupy pro ovládání externích zařízení, jako jsou relé a elektromagnetické ventily.
Použití
Výroba
Petrochemické výrobky
Energie
Úprava vody
Vlastnosti
Připojení k Profibus-DP pomocí konektorů M12
Rychlost přenosu dat až 12 Mbaud s automatickým rozpoznáním rychlosti
Připojení k digitálním akčním členům pomocí konektorů M12, každý s jmenovitým proudem zatížení až 2 A
Flexibilní napájení napětím
Diagnostické a stavové indikátory
Krátcečasová a přetížová ochrana výstupů
Ochrana IP67
Diagnostická data modulu
Modul také poskytuje řídicímu zařízení (masteru) 12 bajtů diagnostických dat ve formátu uvedeném níže. Z těchto dat jsou bajty 0 až 6 standardními daty Profibus, zatímco bajty 7 až 12 jsou specifické pro tento modul. Pokud dojde k diagnostické události, generuje modul do řídicího zařízení telegram obsahující diagnostická data. Modul může kdykoli přečíst aktuální diagnostická data.
Pokyny pro připojení
1 Splňuje požadavky na odolnost vůči rušení. Připojte FE pomocí upevňovacího šroubu nebo (při montáži modulu na stranu nebo na nevodivý povrch) kabelovým připojením k bodu připojení FE.
2 Zajistěte ochranu dle stupně IP67. Nevyužívané zásuvky zakryjte
ochrannými krytkami (IC676ACC002 a ACC004).
3 Vyhněte se obrácení polarity napájecích napětí UL, US a UA.
4 Připojte akční členy ke správným bodům, jak je uvedeno na následující stránce.
Často kladené otázky
Otázka: Co je IC676PBO082?
Odpověď: Jedná se o výstupní modul VersaMax IP.
Otázka: Můžete zajistit rychlé dodání IC676PBO082?
A: Ano, určitě. Díky rozsáhlému sortimentu a podpoře globální logistiky Moore dodává rychle, aby se minimalizovalo výpadkové období zařízení.
Q: Co činí služby společnosti Moore jedinečnými?
A: Naše služby kombinují cenovou výhodnost, rychlost a profesionální technickou podporu, čímž zajišťujeme efektivní a spolehlivý provoz vašeho zařízení.
Otázka: Jak zkontrolovat cenu a dostupnost součástky IC676PBO082?
Odpověď: Kontaktujte prosím prodejního zástupce Johna Yanga na čísle +86-18150117685 nebo požádejte o cenovou nabídku.
