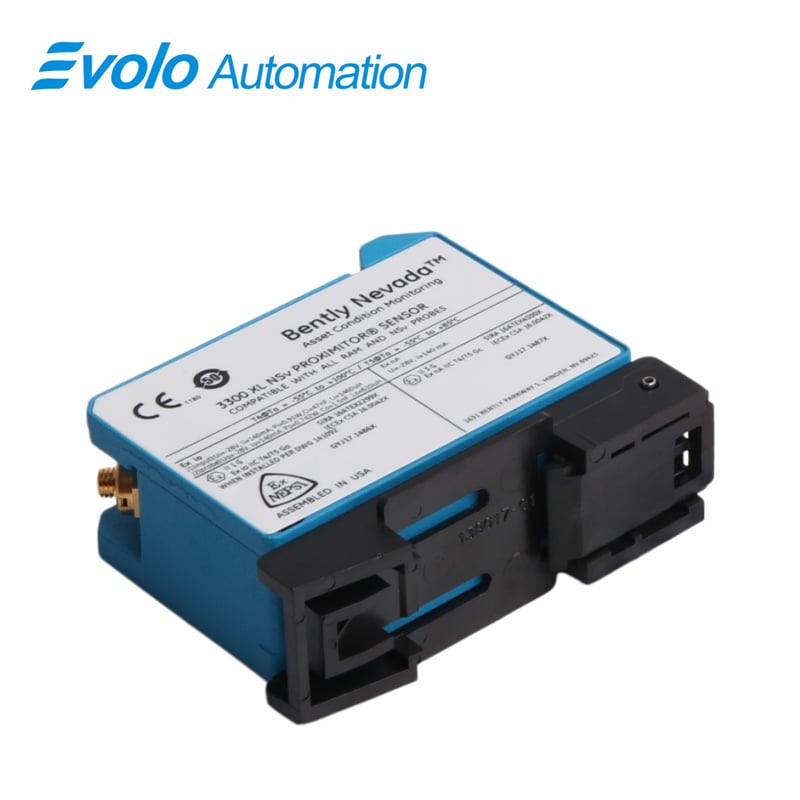

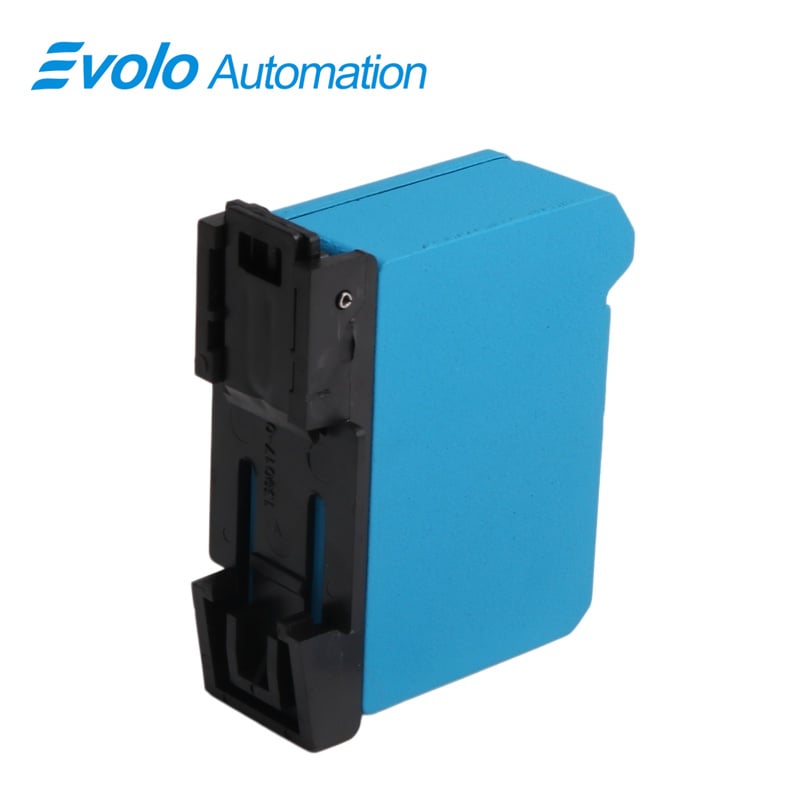

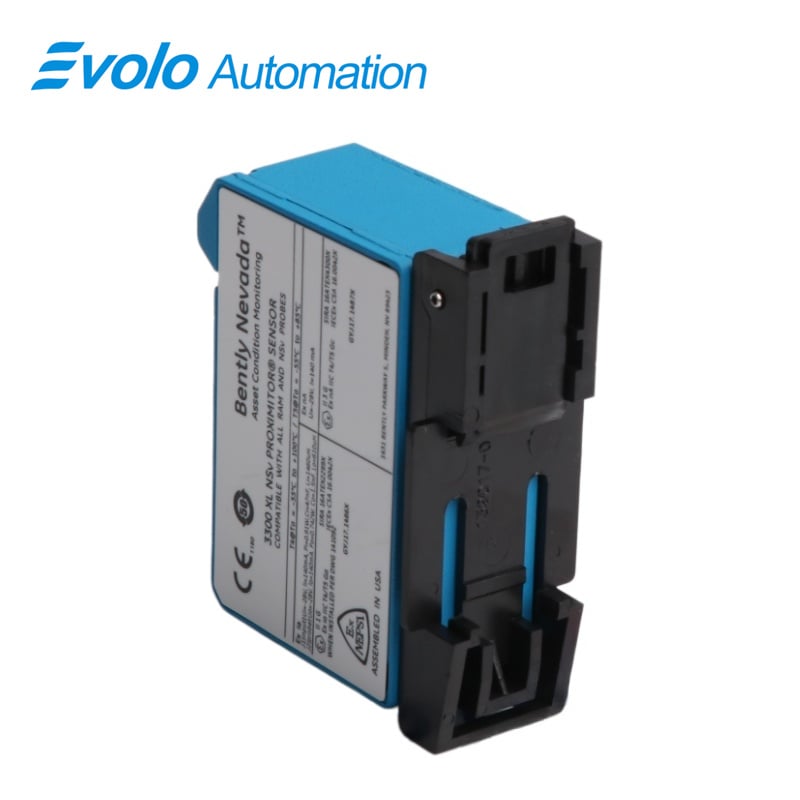

330980-71-CN NSv Proximitorový senzor – 3300 XL NSV

Přehled

Místo původu:	USA
Obchodní značka:	Bently Nevada
Číslo modelu:	330980-71-CN
Podrobnosti balení:	Původní nové, továrně uzavřené
Doba dodání:	5–7 dní
Platební podmínky:	T/T
Dodací schopnost:	Skladem

Rychlý přehled

Celková délka a možnost montáže:	7,0 metrů (23,0 stop) délka systému, montáž na DIN lištu
Možnost schválení orgánem:	Více schválení
Rozměr:	3,5 × 7,1 × 8,7 cm
Hmotnost:	0,22kg

POPIS

Trh 330980-71-CN 3300 XL NSv Proximitor senzor podporuje automatizované sledování u odstředivých vzduchových kompresorů, chladicích kompresorů a procesních plynových kompresorů. Díky délce systému 7,0 m a montáži na DIN-lištu 330980-71-CN 3300 XL NSv Proximitor senzor připojuje jeden proximity sonda 3300 NSv nebo 3300 RAM přiblížovacím sondou poskytuje lineární rozsah výstupu 1,5 mm při impedanci 50 Ω, což umožňuje přesné měření radiálních vibrací a axiální polohy. Pracuje v teplotním rozsahu od −52 °C do +100 °C a odolává 100% kondenzační vlhkosti, čímž 330980-71-CN 3300 XL NSv Proximitor senzor zajišťuje nepřetržitý automatizovaný přenos signálů. Terminálové pásky s pružinovým uzávěrem (SpringLoc) zjednodušují připojení v poli pro kabely o průřezu 0,2–1,5 mm² a zlepšená odolnost proti rušení RFI/EMI zajistí přesné signály fázové reference (Keyphasor). 330980-71-CN 3300 XL NSv Proximitor senzor je ideální pro kompaktní uspořádání panelů a poskytuje zpětnou vazbu v reálném čase pro automatizované řízení procesů, monitorování nulové rychlosti a analýzu vibrací na malých hřídelích, přičemž se bezproblémově integruje s blízkostních sond 3300 NSv v průmyslových automatizačních systémech s vysokou hustotou zařízení.

Použití

Radiální měření vibrací na hřídelích s průměrem menším než 51 mm
Trh 330980-71-CN 3300 XL NSv Proximitor senzor s lineárním rozsahem 1,5 mm přesně měří radiální vibrace na hřídelích menších než 51 mm (2 palce) a umožňuje automatické detekování odchylek u vysokorychlostních kompresorů.

Sledování axiální (posuvné) polohy
Spojeno s proximity sonda 3300 NSv , the 330980-71-CN 3300 XL NSv Proximitor senzor sleduje axiální pohyby do rozsahu ±1,5 mm a podporuje automatické řízení polohy tlakového ložiska u strojů s tekutinovými kluznými ložisky.

Detekce nulové rychlosti a aplikace tachometru
Trh 330980-71-CN 3300 XL NSv Proximitor senzor poskytuje přesnou detekci nulové rychlosti a signály tachometru pro hřídele rotující až rychlostí 30 000 ot/min, čímž usnadňuje automatické řízení rychlosti u průmyslových kompresorů.

Výstup referenčního fázového signálu Keyphasor
S standardním výstupním odporem 50 Ω 330980-71-CN 3300 XL NSv Proximitor senzor poskytuje signály Keyphasor pro automatickou fázovou analýzu vibrací u rotačních strojů.

Technické údaje

Provozní teplota:	-52 °C až +100 °C (-62 °F až +212 °F)
Skladovací teplota:	-52 °C až +105 °C (-62 °F až +221 °F)
Relativní vlhkost:	100% kondenzační, nesmí být ponořen, pokud jsou konektory chráněny
Materiál snímače přiblížení:	A380 hliník
Vstup snímače přiblížení:	Přijímá jednu nepřipojovací sondou 3300 RAM nebo 3300 NSv Proximity Probe a prodlužovací kabel
Připojení v terénu:	0,2 až 1,5 mm² (16 až 24 AWG) [0,25 až 0,75 mm² (18 až 23 AWG) s dutinkami]
Lineární rozsah:	1,5 mm (60 mils)
Výstupní odpor:	50 Ω
Citlivost napájení:	Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí

Konkurenční výhody

Rozšířený provoz v extrémním prostředí
Provoz v rozmezí od −52 °C do +100 °C a odolnost vůči kondenzační vlhkosti 100 % zajišťují 330980-71-CN 3300 XL NSv Proximitor senzor zachování přesných měření v extrémních průmyslových prostředích.

Montáž na lištu DIN pro panely s vysokou hustotou
Štíhlý systémový design o šířce 7,0 mm 330980-71-CN 3300 XL NSv Proximitor senzor maximalizuje využití prostoru v automatizovaných řídicích skříních.

Odolnost vůči rušení RFI/EMI
Trh 330980-71-CN 3300 XL NSv Proximitor senzor zabraňuje vlivu vysokofrekvenčních signálů a zajišťuje lineární měřicí přesnost v rozsahu ±2 mV v měřicím rozsahu 1,5 mm.

Rychlé polní zapojení pomocí terminálů SpringLoc
Trh 330980-71-CN 3300 XL NSv Proximitor senzor podporuje polní zapojení s průřezem vodičů 0,2–1,5 mm², což umožňuje rychlou integraci do automatizovaných monitorovacích systémů se spolehlivými elektrickými spoji.

Vysokopřesný lineární rozsah
S lineárním měřicím rozsahem 1,5 mm a výstupním odporem 50 Ω 330980-71-CN 3300 XL NSv Proximitor senzor zajišťuje přesnou automatickou detekci radiálních a axiálních pohybů, čímž snižuje mechanické opotřebení díky preventivnímu monitorování.
