Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330903-04-10-10-01-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části: |
40 mm |
|
Možnost celkové délky pouzdra: |
100 mm |
|
Možnost délky kabelu: |
1,0 metru (39 palců) |
|
Možnost konektoru a kabelu: |
Miniaturní koaxiální konektor ClickLoc s ochranou konektoru, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
Závit M8x1 |
|
Maximální délka zaříznutí závitu: |
12 mm |
|
Rozměr: |
1,3x1,1x65 cm |
|
Hmotnost: |
0,04kg |
Popis

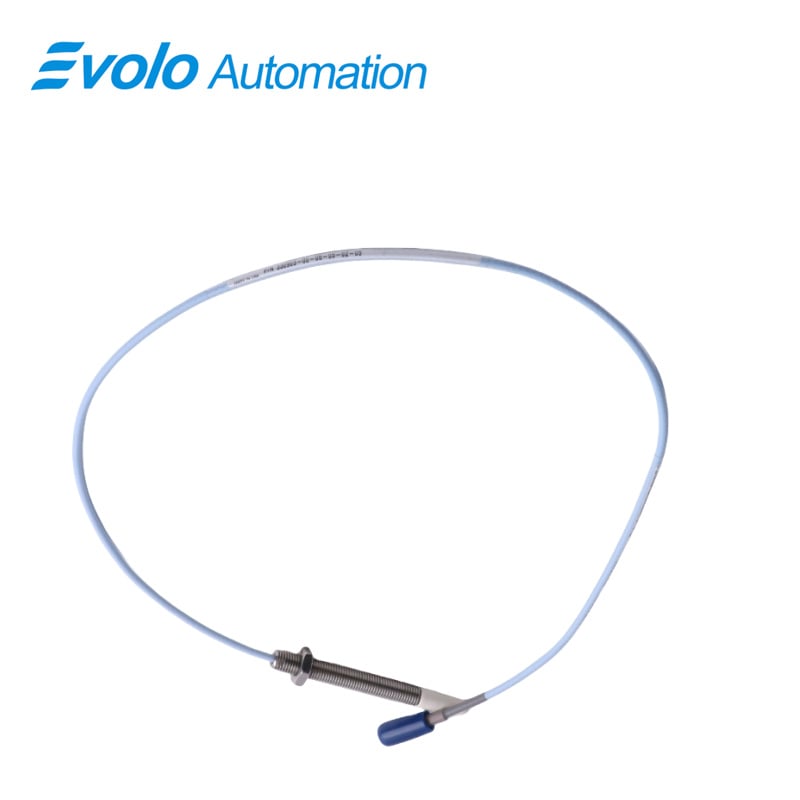

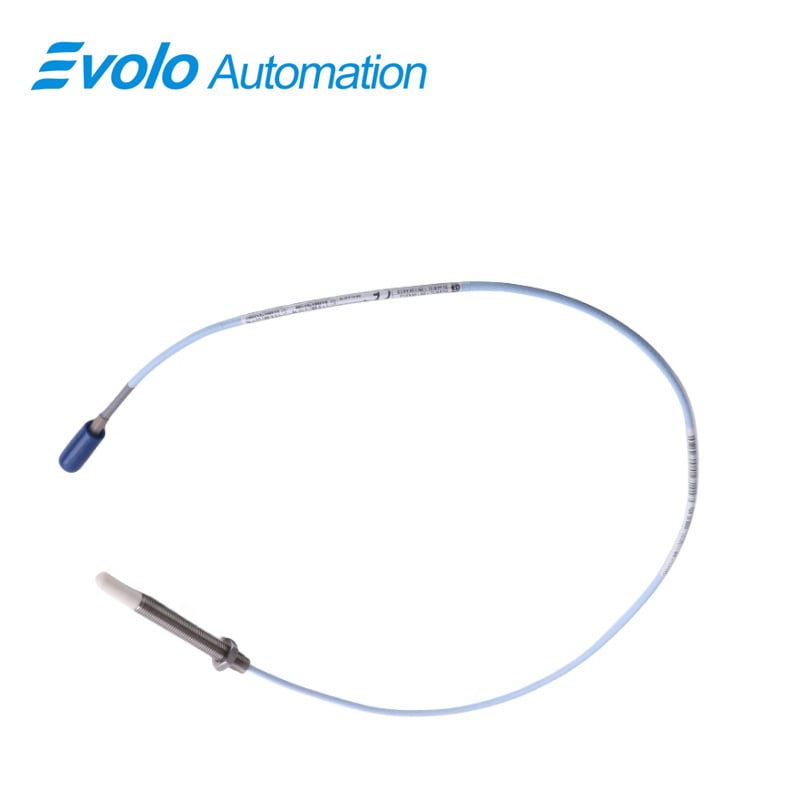

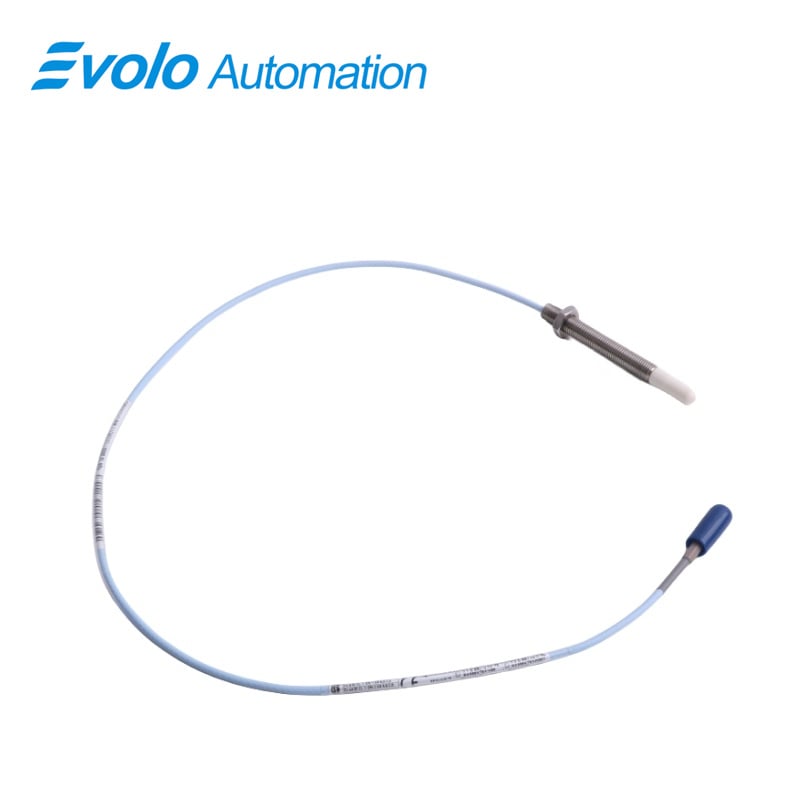

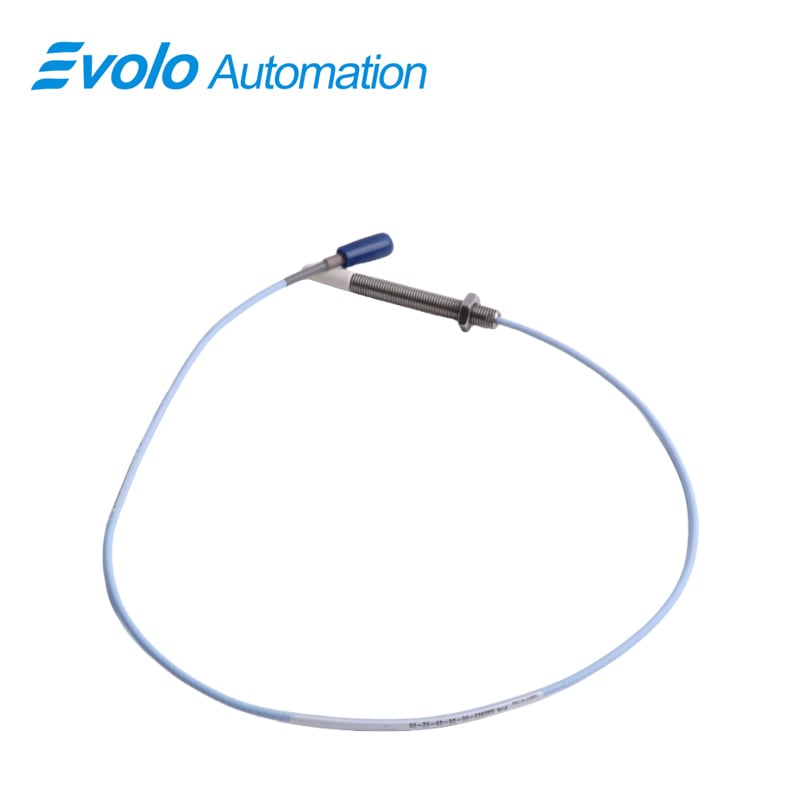

The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv měří radiální a axiální vibrace a statickou polohu hřídele u strojů s kluznými ložisky s tekutinovým filmem. 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv má pouzdro z nerezové oceli s metrickým závitem M8×1, nezávitovou délku 40 mm, celkovou délku pouzdra 100 mm a koaxiální mini-kabel ClickLoc o délce 1,0 m s ochranou konektoru. Jeho špička sondy z polyfenylsulfidu (PPS) poskytuje lineární rozsah 1,5 mm, výstupní odpor 50 Ω a citlivost napájení nižší než 2 mV na volt. Provozní teplotní rozsah činí od −52 °C do +177 °C. 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv vhodný pro těsné prostory pro malé hřídele s průměrem pod 51 mm a ploché cíle s tloušťkou pod 15 mm. Patentované konstrukce TipLoc a CableLoc zajistí špičku sondy a kabel tahovou silou 220 N, což umožňuje přesné automatické monitorování v kompresorech, turbínách a jiných rotačních strojích.
Použití
Měření radiálního vibrace hřídele
The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv detekuje radiální vibrace na hřídelích s průměrem menším než 51 mm pomocí lineárního rozsahu 1,5 mm pro reálnou automatickou zpětnou vazbu.
Monitorování axiálního pohybu hřídele
The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv měří axiální posun na plochých cílech s tloušťkou pod 15 mm. Celková délka pouzdra 100 mm umožňuje instalaci v těsných prostorách pro automatické sledování polohy.
Poskytuje signály otáčkoměru
The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv výstupní signály 50 Ω pro monitorování otáček a nulových otáček v automatických řídicích systémech.
Generování fázových signálů Keyphasor
The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv generuje fázové signály Keyphasor ke synchronizaci sledování fáze rotoru a automatického provozu stroje.
Specifikace
|
Rozsah teplot sondy: |
-52 °C až +177 °C (-62 °F až +351 °F) |
|
Skladovací teplota: |
-52 °C až +177 °C (-62 °F až +351 °F) |
|
Materiál hrotu sondy: |
Polyfenylensulfid (PPS) |
|
Materiál pouzdra sondy: |
Nerezová ocel AISI 304 (SST) |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) [0,25 až 0,75 mm² (18 až 23 AWG) s dutinkami] |
|
Lineární rozsah: |
1,5 mm (60 mils) |
|
Doporučené nastavení mezery: |
1,0 mm (40 mils) |
|
Výstupní odpor: |
50 Ω |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
Konkurenční výhodu
Rychlá výměna sond 3300 RAM
The 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv kompatibilní s existujícími prodlužovacími kabely a senzory Proximitor, čímž se minimalizuje doba instalace.
Bezpečný hrot sondy pro konzistentní signály
Dochované spojení TipLoc na 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv udržuje hrot z PPS pevně připevněný k tělu ze nerezové oceli pro přesné automatické měření.
Vysoká tahová pevnost kabelu pro nepřetržitý provoz
Konstrukce CableLoc zajišťuje tahovou pevnost kabelu 220 N na 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv , čímž se udržují bezpečné připojení pro spolehlivý automatický monitoring.
Chemická a teplotní odolnost
Hrot PPS a nerezový plášť 330903-04-10-10-01-00 Proximity sonda řady 3300 NSv provozní teplotní rozsah od −52 °C do +177 °C, vhodné pro prostředí s vystavením kapalinám a vysokým teplotám.
