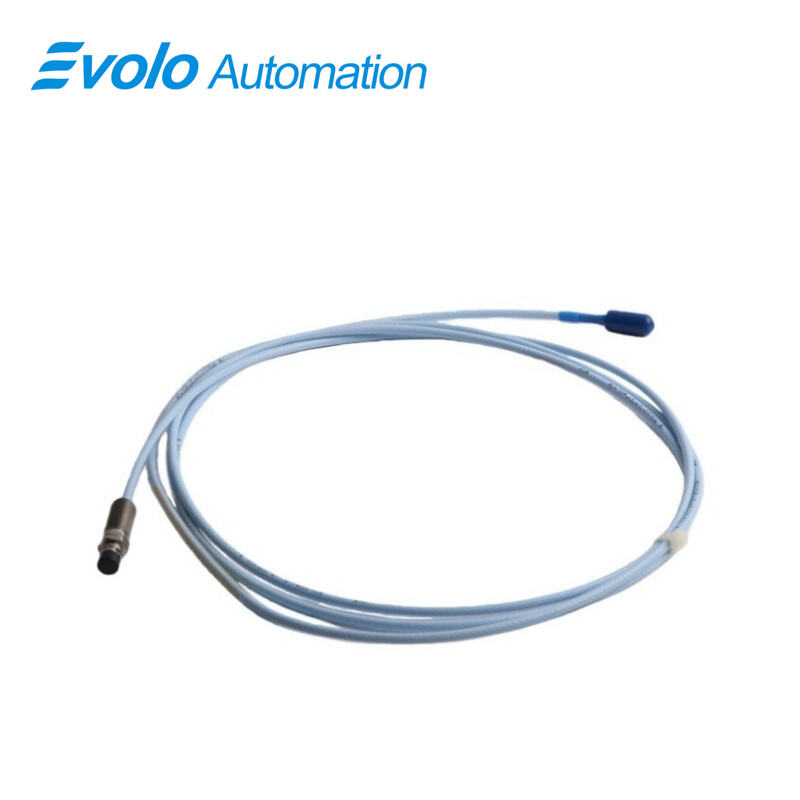

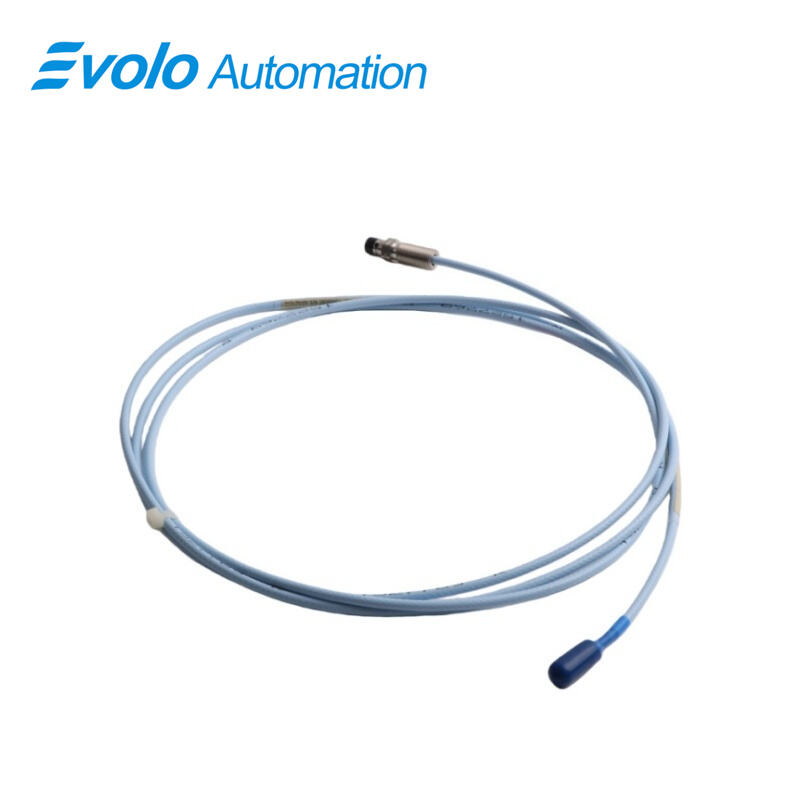

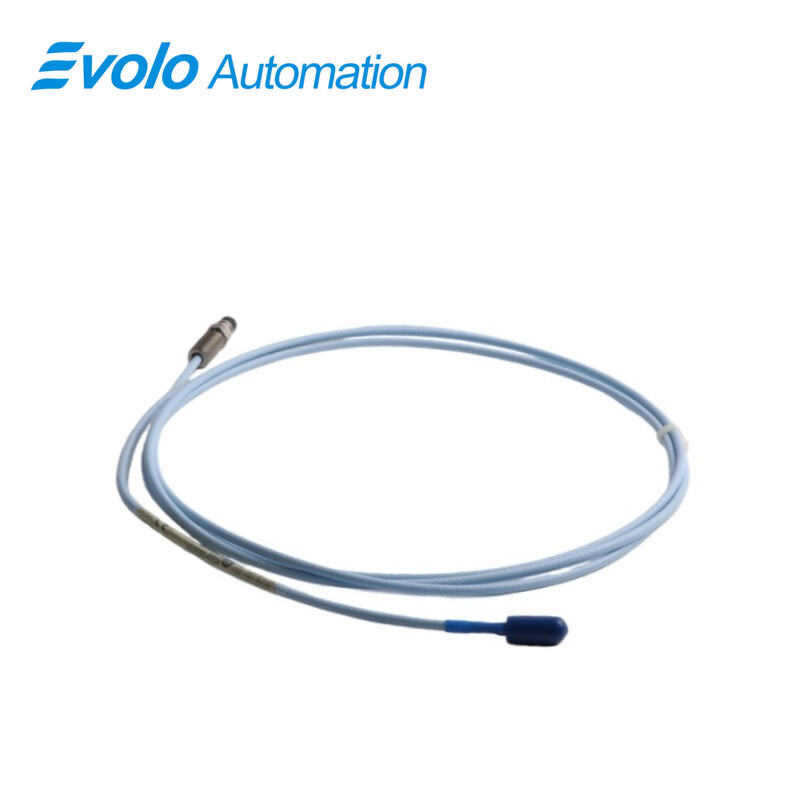

330106-05-30-20-02-CN 3300 XL 8 mm sonda s obrácenou montáží

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	330106-05-30-20-02-CN
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

The 330106-05-30-20-02-CN sonda 3300 XL 8 mm s obrácenou montáží poskytuje přesné bezkontaktní měření polohy hřídele a vibrací pro automatizované stroje. 330106-05-30-20-02-CN převádí vzdálenost mezi špičkou sondy z polyfenylensulfidu a vodivými cíli na úměrný napěťový signál, což umožňuje reálné statické i dynamické sledování.

S lineárním rozsahem 2 mm (80 mils) 330106-05-30-20-02-CN zachycuje radiální a axiální pohyby hřídele v mikrometrové přesnosti. Pouzdro sondy se závitem M10 × 1 z nerezové oceli umožňuje závitové zapasování až do hloubky 15 mm pro obrácenou montáž v omezených ložiskových pouzdrech. Celková délka sondy je 2,0 metru. 330106-05-30-20-02-CN umožňuje přímé připojení k modulům Proximitor nebo modulům pro úpravu signálu pomocí koaxiálního konektoru Miniature ClickLoc.

The 330106-05-30-20-02-CN funguje v rozsahu teplot od –52 °C do +177 °C, což jej činí vhodným pro čerpadla, turbíny a kompresory pracující za vysokých teplot. Schválení CSA, ATEX a IECEx umožňují nasazení 330106-05-30-20-02-CN v automatizačních systémech pro nebezpečná prostředí. Tento snímač podporuje přesné referenční signály Keyphasor, monitorování vibrací a sledování axiální polohy v průmyslových automatických strojích.

Použití

Měření radiálních vibrací hřídele u čerpadel

Instalace 330106-05-30-20-02-CN v blízkosti hřídelí čerpadel pro monitorování radiálních vibrací v lineárním rozsahu 2 mm (80 mils). Hrot z polyfenylensulfidu 330106-05-30-20-02-CN převádí pohyb hřídele na napěťové signály pro systémy automatického monitorování. Pouzdro se závitem M10 × 1 z nerezové oceli umožňuje zasazení až do hloubky 15 mm, čímž lze umístit 330106-05-30-20-02-CN do kompaktních ložisek čerpadel bez rušivého vlivu.

Sledování axiálního pohybu hřídele u kompresorů

The 330106-05-30-20-02-CN měří axiální posun u odstředivých kompresorů způsobený tlačnými silami. V provozním rozsahu teplot od –52 °C do +177 °C 330106-05-30-20-02-CN lze namontovat blízko horkých tlačných ložisek. Jeho kabel o délce 2,0 metru umožňuje přímé připojení k modulům Proximitor nebo automatizačním skříním, čímž se snižuje počet mezilehlých konektorů a zachovává integrita signálu.

Generování rychlostních signálů Keyphasor pro PLC a DCS

Připevněte 330106-05-30-20-02-CN na hřídelích ke zjišťování povrchových prvků a generování pulsů Keyphasor. Miniaturizovaný koaxiální konektor ClickLoc zajišťuje bezpečný přenos napětí z 330106-05-30-20-02-CN při nepřetržité rotaci a vibracích.

Specifikace

Konkurenční výhodu

Montáž za ložiska v omezeném prostoru

Obrácená montáž 330106-05-30-20-02-CN umožňuje umístění tam, kde je přední přístup blokován. Závitové zapadnutí o délce 15 mm poskytuje přesnou kontrolu vložení pro přesná radiální a axiální měření.

Provoz v zařízeních s vysokou teplotou

The 330106-05-30-20-02-CN funguje v rozsahu teplot od –52 °C do +177 °C, což umožňuje měření v blízkosti horkých čerpadel, turbín a kompresorů bez driftu signálu.

Přímé připojení s dlouhým sondovým kabelem

2,0metrový kabel 330106-05-30-20-02-CN umožňuje přímé vedení do jednotek pro úpravu signálu, čímž se snižuje počet konektorů a zachovává napěťový signál pro automatizované systémy.

Udržujte malou vzdálenost mezi hřídelí

Hrot z polyfenylensulfidu 330106-05-30-20-02-CN zajišťuje stálé rozestupy 2 mm v blízkosti rotujících hřídelí, což umožňuje přesný výstup napětí pro radiální i axiální monitorování v automatizačních zařízeních.
