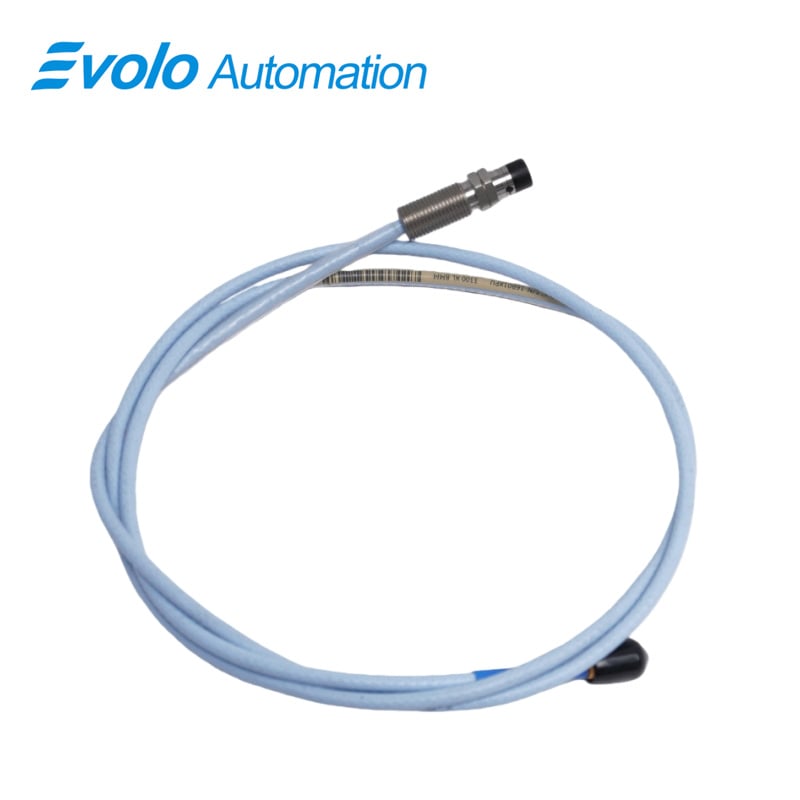

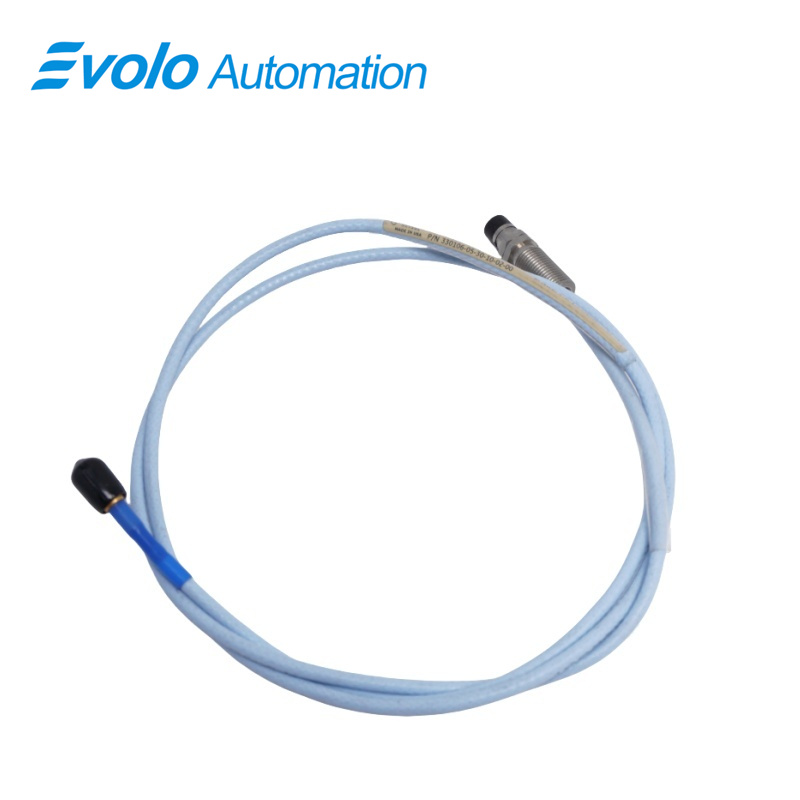

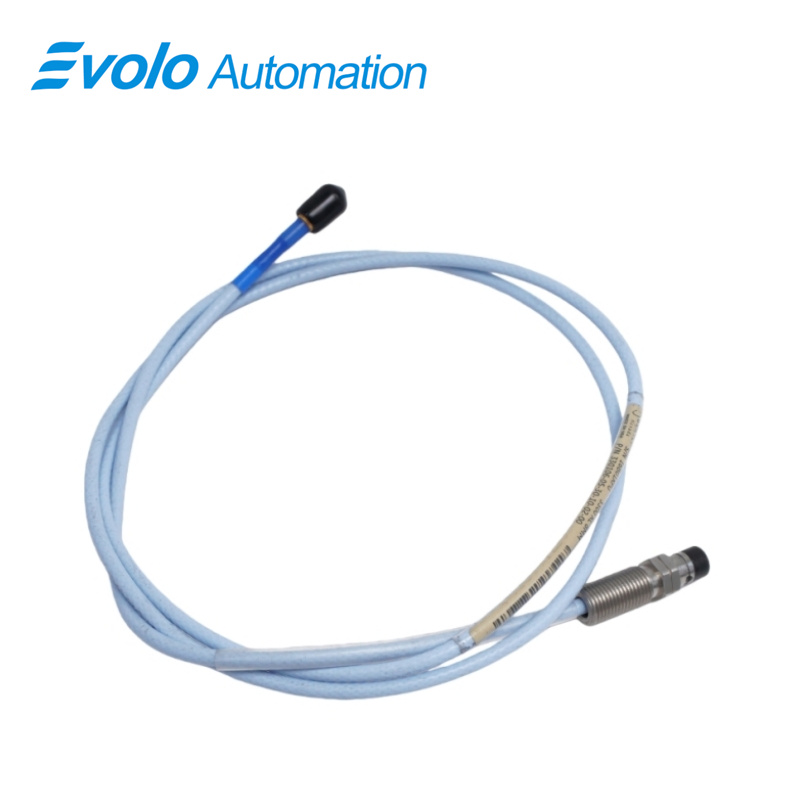

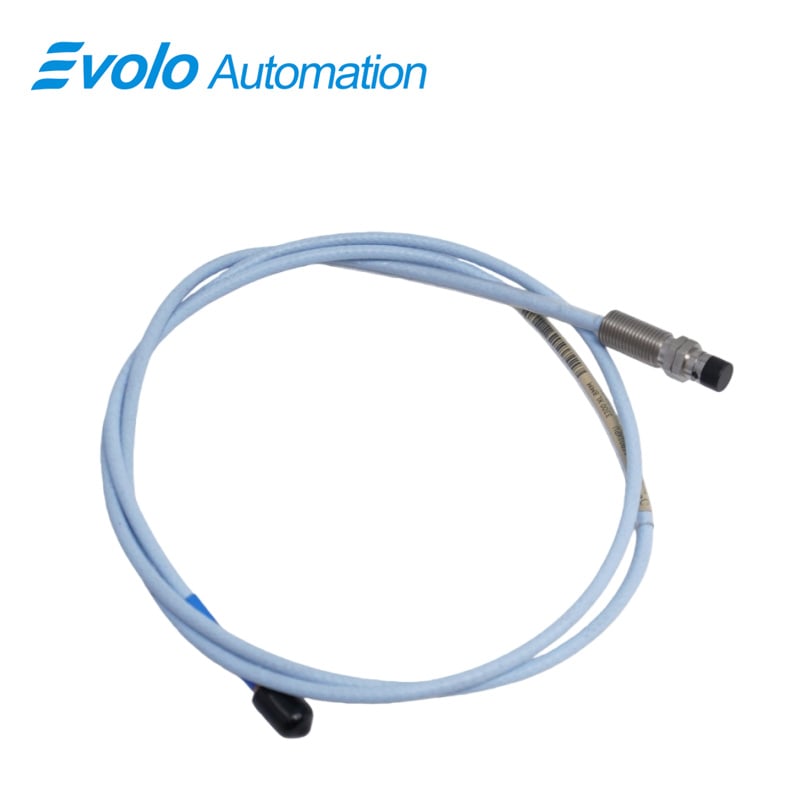

330106-05-30-10-12-00 3300 XL 8 mm sonda s obrácenou montáží

Přehled

Místo původu:	USA
Název značky:	Bently Nevada
Typ modelu:	330106-05-30-10-12-00
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

330106-05-30-10-12-00sonda 3300 XL 8 mm s obráceným upevněním je navržena pro automatický monitoring vibrací a polohy u strojů s kluznými ložisky s tekutinovou vrstvou, kde je vyžadováno obrácené upevnění. 330106-05-30-10-12-00poskytuje lineární měřicí rozsah 2 mm (80 mil), přičemž výstupní napětí je úměrné vzdálenosti mezi sondou a cílovým objektem jak pro statická, tak pro dynamická měření v automatizačních systémech.

The 330106-05-30-10-12-00sonda má kabel FluidLoc o délce 1,0 metru s miniaturním koaxiálním konektorem ClickLoc, pouzdro se závitem M10x1 s maximální závitovou záběrovou délkou 15 mm a hrot sondy z polyfenylensulfidu umístěný uvnitř pouzdra z nerezové oceli AISI 303/304. Patentované konstrukce TipLoc a CableLoc zajišťují tahovou pevnost 330 N (75 lbf) pro zabezpečení hrotu sondy a kabelu v průmyslových prostředích s vysokou vibrací.

Provoz v rozmezí teplot od −52 °C do +177 °C, 330106-05-30-10-12-00zajišťuje spolehlivý přenos dat prostřednictvím polního vedení o průřezu 16–24 AWG (0,2–1,5 mm²). Sonda podporuje měření referenčního signálu Keyphasor, otáček rotoru, axiální polohy a vibrací hřídele, čímž se stává 330106-05-30-10-12-00ideální pro reálné automatizované řízení, monitorování stavu a optimalizaci výkonu rotačních strojů v turbínách, čerpadlech a kompresorech.

Použití

Měření vibrací hřídele při montáži v obrácené poloze
The 330106-05-30-10-12-00sonda 3300 XL 8 mm s reverzním upevněním snímá radiální i axiální vibrace hřídele u turbín, čerpadel a kompresorů. Její lineární rozsah 2 mm (80 mils) a výstup úměrný vzdálenosti sondy od cíle umožňují automatizačním systémům detekovat nerovnováhu a nesouosost rotoru.

Monitorování axiální polohy hřídele
330106-05-30-10-12-00přenáší přesné signály axiálního posunutí z kluzných ložisek s tekutinovým filmem do PLC nebo DCS systémů. Kabel FluidLoc o délce 1,0 metru se spojkou ClickLoc koaxiálního typu a závitem M10x1 zajišťuje bezpečné namontování v těsných prostorách nebo při reverzním upevnění.

Poskytuje referenční signál Keyphasor a signály otáček
The 330106-05-30-10-12-00sonda podporuje měření otáček a fázové reference rotoru pro automatizované monitorování a řízení. Její výstupní odpor 50 Ω a citlivost na napájení <2 mV/V zajišťují konzistentní přenos signálu přes polevní kabeláž o průřezu 16–24 AWG.

Provoz za náročných průmyslových podmínek
330106-05-30-10-12-00funkční spolehlivost v rozmezí teplot od −52 °C do +177 °C je zajištěna špičkou z polyfenylensulfidu a pouzdrem ze slitiny nerezové oceli AISI 303/304, což ji činí vhodnou pro monitorování vysoce teplých rotujících zařízení.

Specifikace

Konkurenční výhodu

Bezpečné upevnění špičky sondy a kabelu
330106-05-30-10-12-00využívá patentované konstrukce TipLoc a CableLoc, které poskytují tažnou sílu 330 N (75 lbf) a zajišťují, že hrot sondy a kabel zůstanou spojeny i při montáži v obrácené poloze za podmínek vysoké vibrace.

Přesný a konzistentní přenos signálu
The 330106-05-30-10-12-00sonda udržuje přesný výstup napříč délkami polního zapojení až do 1,0 metru díky výstupnímu odporu 50 Ω a citlivosti na napájení <2 mV/V, což zajišťuje spolehlivá měření pro automatizaci.

Rychlá a flexibilní instalace
330106-05-30-10-12-00je vybavena miniaturizovaným koaxiálním konektorem ClickLoc s ochranným krytem, který zjednodušuje instalaci v těsných prostorách pro obrácenou montáž bez nutnosti speciálních nástrojů.

Podporuje kompletní monitorování automatizace
330106-05-30-10-12-00poskytuje jak statická (polohová), tak dynamická (vibrační) měření pro reálné monitorování rotoru, referenční signál Keyphasor a měření otáček, čímž umožňuje automatické řízení a ochranu rotačních strojů.
