Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330106-00-24-10-02-05 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
Závit M10 x 1 |
|
Maximální délka zaříznutí závitu: |
15 mm |
|
Rozměr: |
20,5x22,4x3,3cm |
|
Hmotnost: |
0,1 kg |
Popis

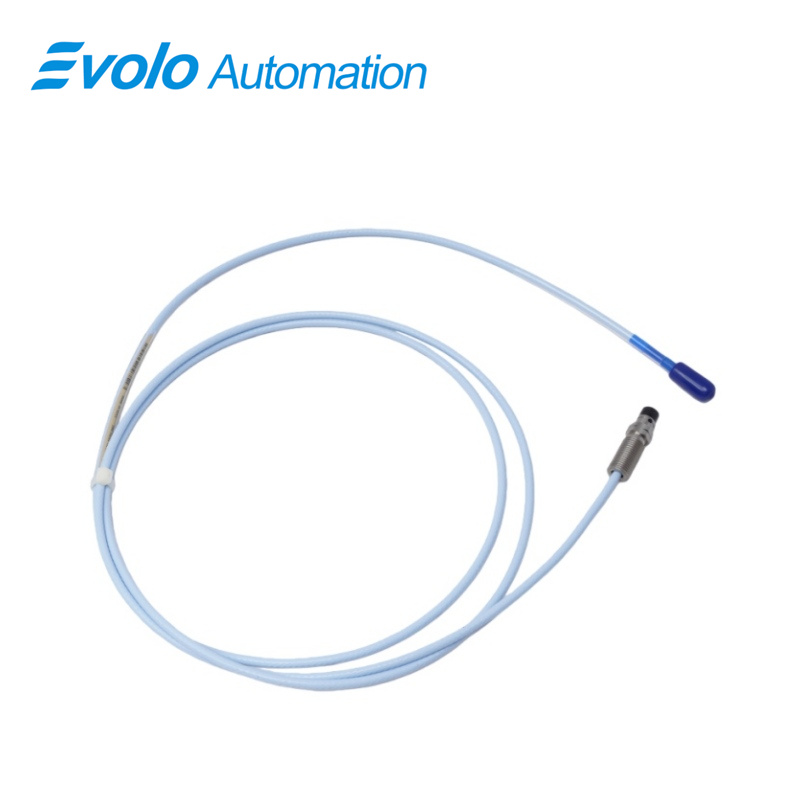

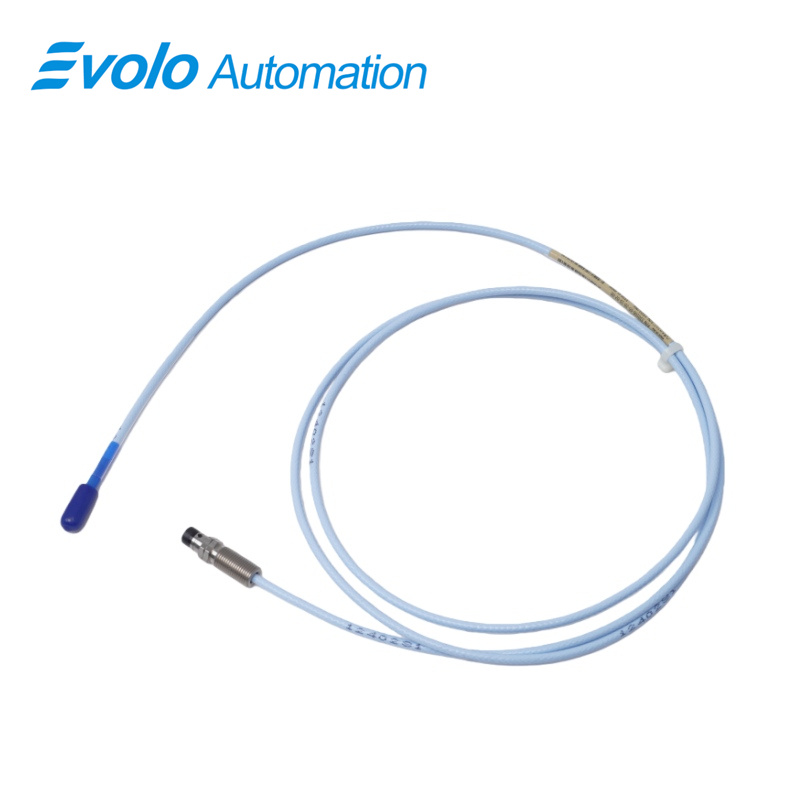

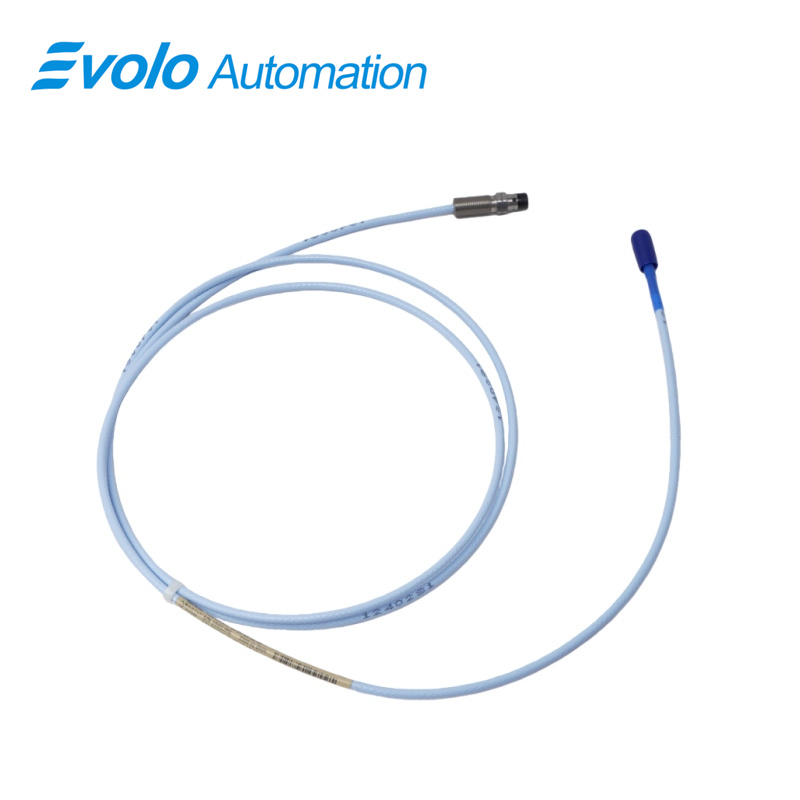

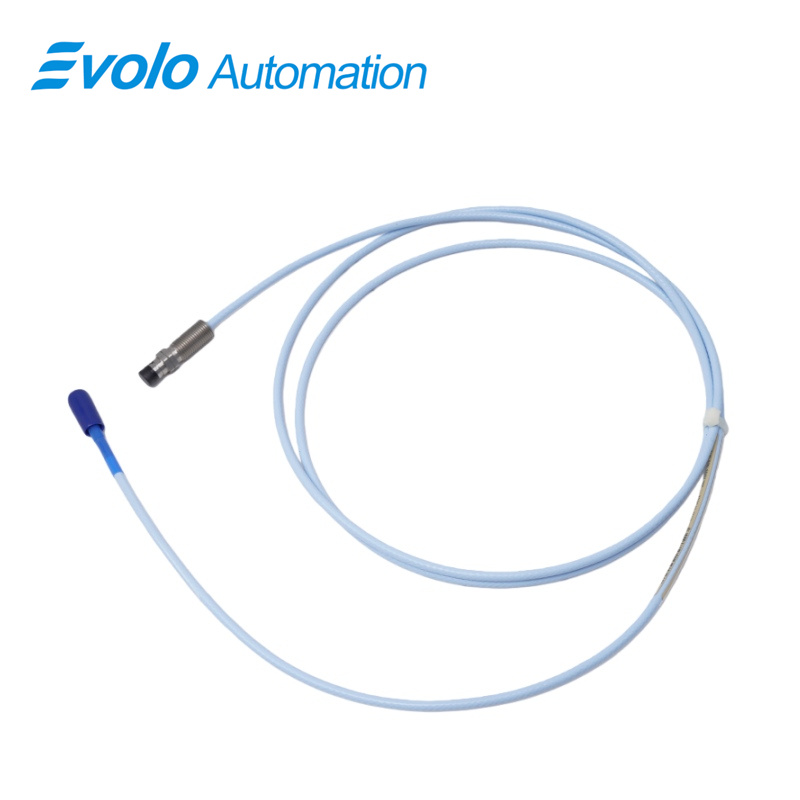

330106-00-24-10-02-05sonda 3300 XL 8 mm s obrácenou montáží je vysokopřesný vířivový senzor polohy určený pro automatizaci a monitorování strojů v zařízeních s kluznými ložisky. Tato 330106-00-24-10-02-05měří jak statické (polohu), tak dynamické (vibrace) hodnoty a poskytuje výstupní napětí přímo úměrné vzdálenosti mezi špičkou sondy a vodivým cílovým povrchem. S lineárním rozsahem 2 mm , celková délka kabelu 1,0 metru , Závitovým pouzdrem M10 x 1 , a provozní teplotou v rozmezí od −52 °C do +177 °C , the 330106-00-24-10-02-05zajišťují spolehlivý provoz v náročných průmyslových prostředích. Její špička sondy z polyfenylensulfidu a Pouzdro z nerezové oceli AISI 303/304 zajistí chemickou a mechanickou odolnost, zatímco miniaturizovaný konektor ClickLoc a patentované konstrukce TipLoc/CableLoc zajišťují bezpečné připojení sondy ke kabelu. Volitelná ochrana FluidLoc brání úniku oleje nebo jiných kapalin, čímž se zařízení stává 330106-00-24-10-02-05ideálním pro automatické měření vibrací, polohy, referenčních signálů Keyphasor a otáček v prostorově omezených místech montáže.
Použití
Měření radiálních vibrací v omezeném strojním prostoru
330106-00-24-10-02-05měří radiální vibrace u turbín, kompresorů a čerpadel, kde je instalace tradičních sond omezena. Díky lineárním rozsahem 2 mm a provozní teplotou v rozmezí od −52 °C do +177 °C zajišťuje přesné signály posunutí pro systémy automatického monitoringu a řízení.
Sledování axiální polohy na tlačných ložiskách
The 330106-00-24-10-02-05sleduje axiální (tlačný) posun hřídelí u strojů s kluznými ložisky. Jeho špička sondy z polyfenylensulfidu a Pouzdro z nerezové oceli AISI 303/304 umožňují přesné měření polohy hřídele, čímž se zajišťují funkce automatické regulace a ochrany.
Referenční signál Keyphasor a snímání otáček
330106-00-24-10-02-05přenáší signály Keyphasor a otáček prostřednictvím 1,0metrového miniaturizovaného kabelu ClickLoc , poskytující spolehlivý vstup pro automatické systémy dozoru nad rychlostí, detekce fáze a ochrany strojů.
Specifikace
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Materiál hrotu sondy: |
Polyfenylen sulfid |
|
Materiál pouzdra sondy: |
Nerezová ocel AISI 303 nebo 304 |
Konkurenční výhodu
Montáž v omezeném prostoru
The Závitovým pouzdrem M10 x 1 a kompaktní konstrukce 330106-00-24-10-02-05umožňuje montáž v obrácené poloze v oblastech s omezeným volným prostorem, čímž podporuje automatizaci v komplexních uspořádáních strojů.
Bezpečné připojení kabelu a sondy
Patentované konstrukce TipLoc a CableLoc zajišťují ta zajišťuje tahovou pevnost 330 N , zajišťující 330106-00-24-10-02-05zůstává mechanicky i elektricky připojen během nepřetržité automatické provozní činnosti.
Měření v náročných průmyslových prostředích
The Pouzdro z nerezové oceli AISI 303/304 a špička z polyfenylensulfidu dovolují 330106-00-24-10-02-05provádět přesná měření v prostředích s extrémními teplotami, expozicí oleje nebo mechanickým namáháním.
