Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330104-06-12-10-02-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
60 mm |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
120 mm |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
M10x1 |
|
Maximální délka zaříznutí závitu: |
15 mm |
|
Rozměr: |
1,8x1,5x123 cm |
|
Hmotnost: |
0.14KG |
Popis

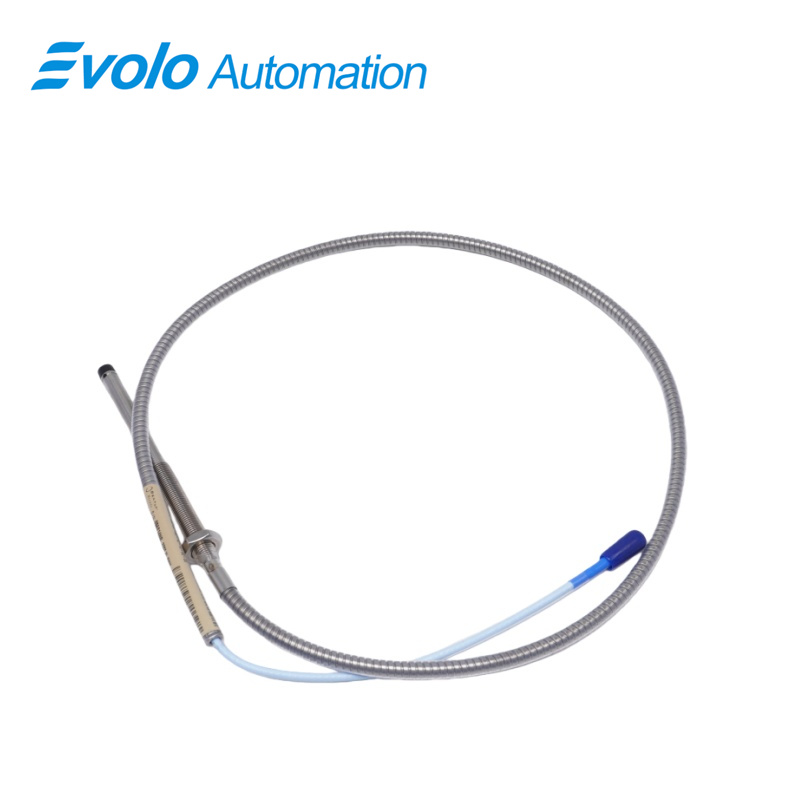

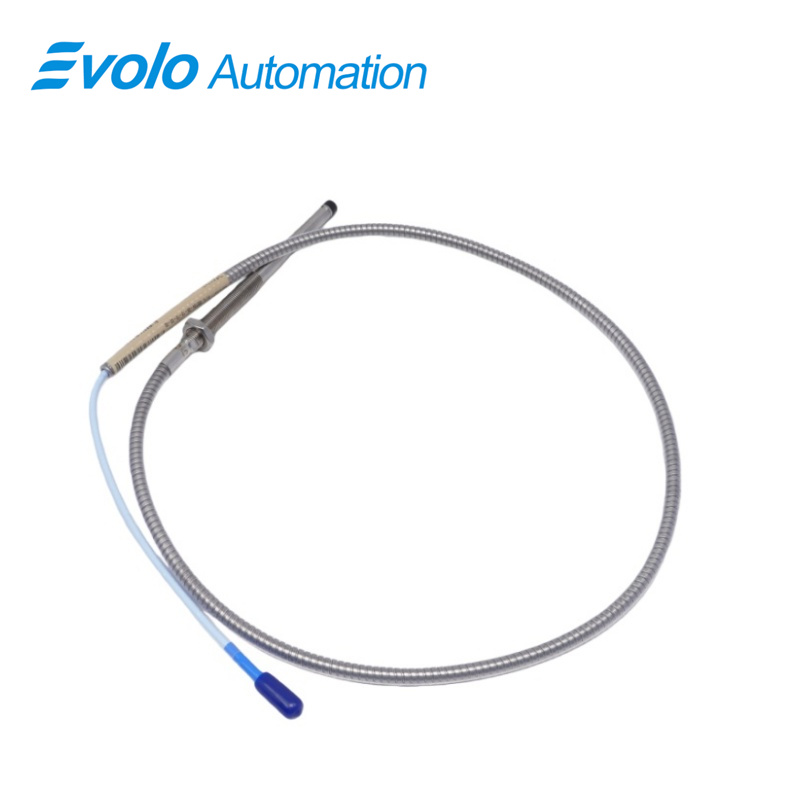

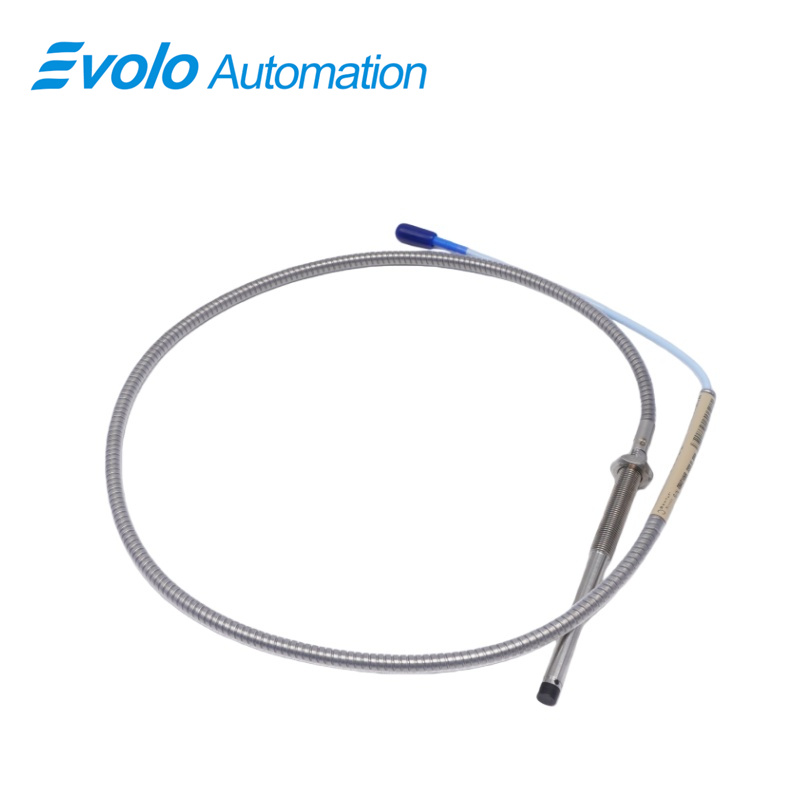

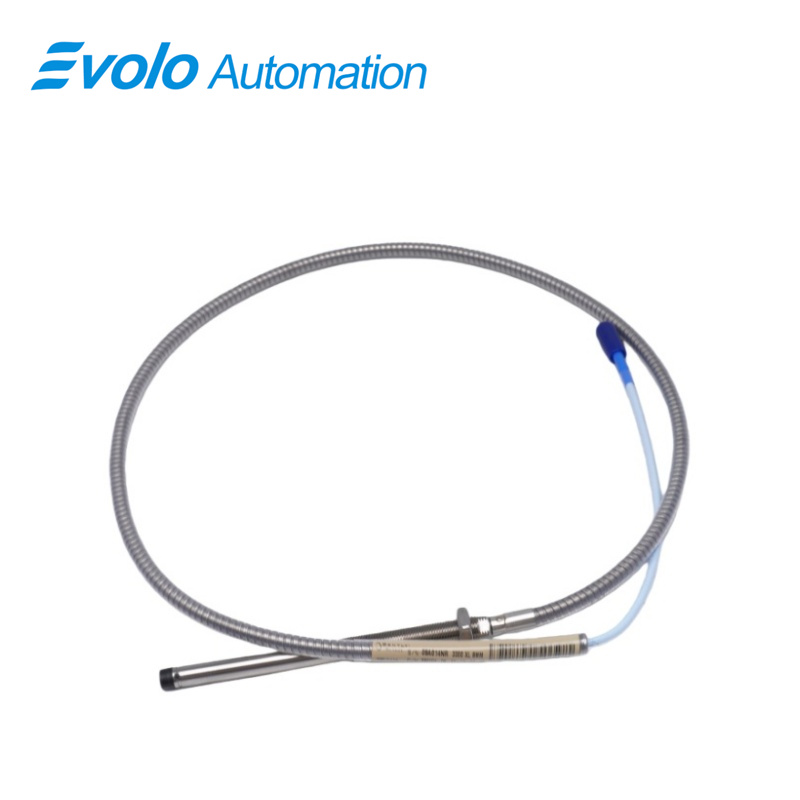

330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení zajišťuje přesné měření polohy hřídele a vibrací u strojů s automatickým olejovým ložiskem. 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení má celkovou délku 1,0 m, závit M10x1 s maximální zasahovací délkou 15 mm, délku nezávitové části 60 mm, celkovou délku pouzdra 120 mm, lineární rozsah 2 mm, hrot snímače z polyfenylsulfidu (PPS) a pouzdro z nerezové oceli AISI 303/304. Provozní teplotní rozsah je od −52 °C do +177 °C. 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení využívá miniaturizovaný koaxiální konektor ClickLoc s patentovanými konstrukcemi TipLoc a CableLoc, který poskytuje tahovou sílu 330 N pro bezpečné připojení hrotu sondy a kabelu a zároveň zabrání vniknutí kapalin. Podporuje referenční měření Keyphasor a měření otáček a integruje se s prodlužovacími kabely a senzory Proximitor pro rychlou automatizovanou instalaci v omezených prostorách.
Použití
Měření vibrací hřídele na kluzných ložiskách
Instalace 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení na hřídelích rotujících strojů ke sledování dynamického kmitání. Lineární rozsah 2 mm a hrot sondy z materiálu PPS zajišťují přesná měření v automatizovaných systémech monitoringu.
Sledovat axiální a radiální polohu hřídele
Použijte 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení pro měření jak axiálního (tlačného), tak radiálního posunutí. Závit M10x1 a délka pouzdra 120 mm zajišťují bezpečnou instalaci pro automatizované měření polohy.
Zachytit referenční signál Keyphasor a signály otáček
Integrujte 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení s referenčními systémy Keyphasor a tachometry pro monitorování otáček a fáze. Kabel o délce 1,0 m a konektor ClickLoc umožňují rychlé připojení v automatizovaných systémech.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Bezpečné upevnění sondy a kabelu
The 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení Konektory ClickLoc, TipLoc a návrhy CableLoc zabrání uvolnění sondy nebo kabelu a brání vniknutí kapalin do automatizovaných instalací.
Provoz v extrémních teplotních podmínkách
S rozsahem od -52 °C do +177 °C 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení umožňuje nepřetržité měření jak v průmyslových zařízeních s vysokou teplotou, tak v chladných zařízeních.
Umožňuje rychlou instalaci v omezeném prostoru
1,0 m dlouhý kabel, 60 mm dlouhá nezavitá část a pouzdro o délce 120 mm 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení umožňují rychlou instalaci v automatizovaných systémech s omezeným montážním prostorem.
Měří polohu a vibrace současně
Lineární rozsah 2 mm 330104-06-12-10-02-00 3300 XL 8 mm snímač přiblížení umožňuje současné měření statické polohy hřídele a dynamických vibrací pro reálné sledování v rámci automatizovaného monitoringu.
