Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330103-00-04-50-02-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
00 mm |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
40 mm |
|
Možnost celkové délky: |
5,0 metrů (16,4 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
M10x1 |
|
Maximální délka zaříznutí závitu: |
15 mm |
|
Rozměr: |
19x19x2 cm |
|
Hmotnost: |
0.2kg |
Popis

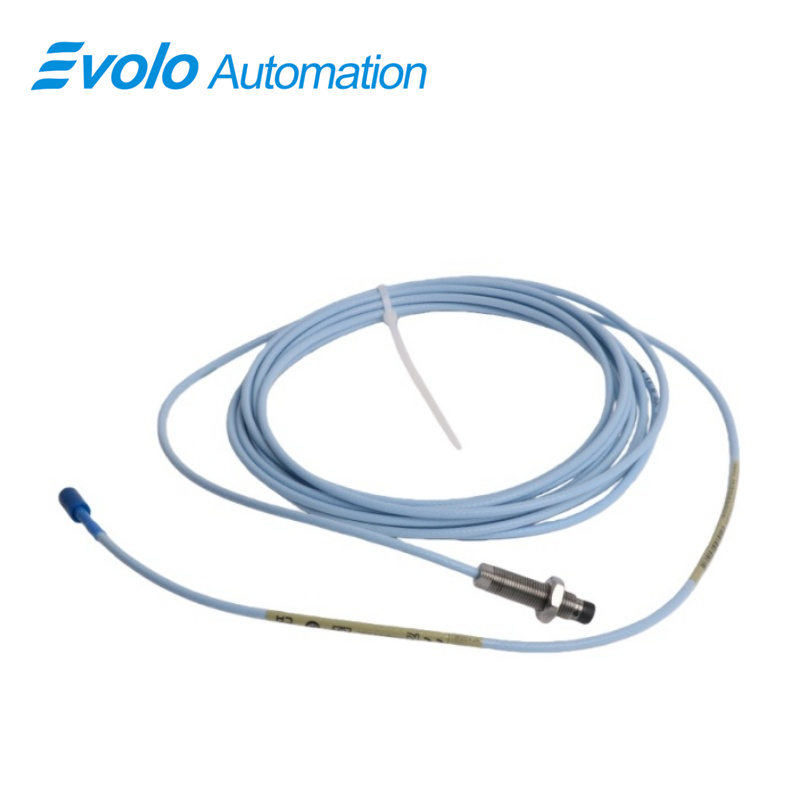

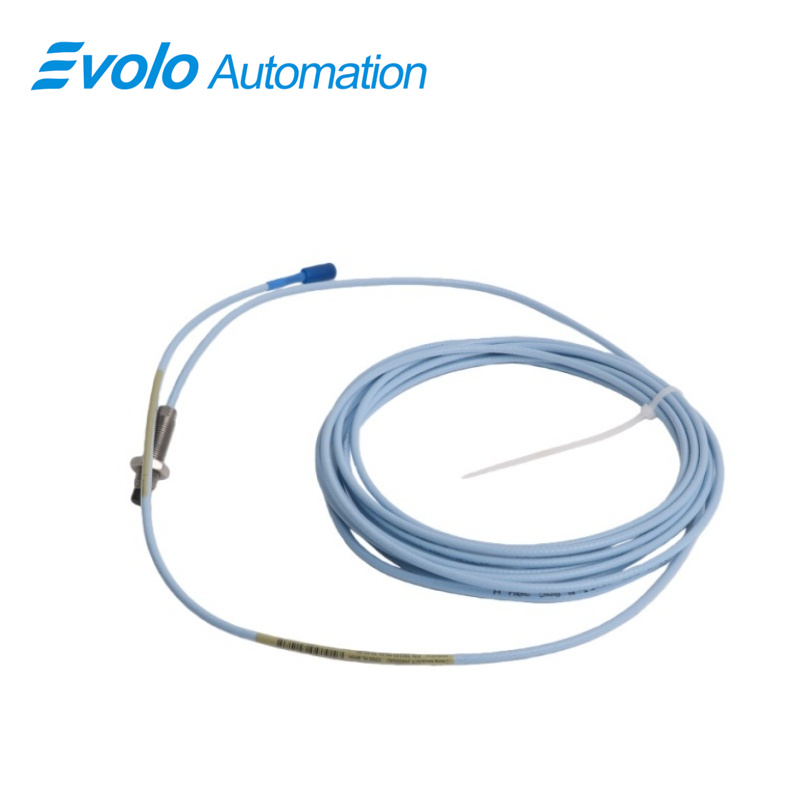

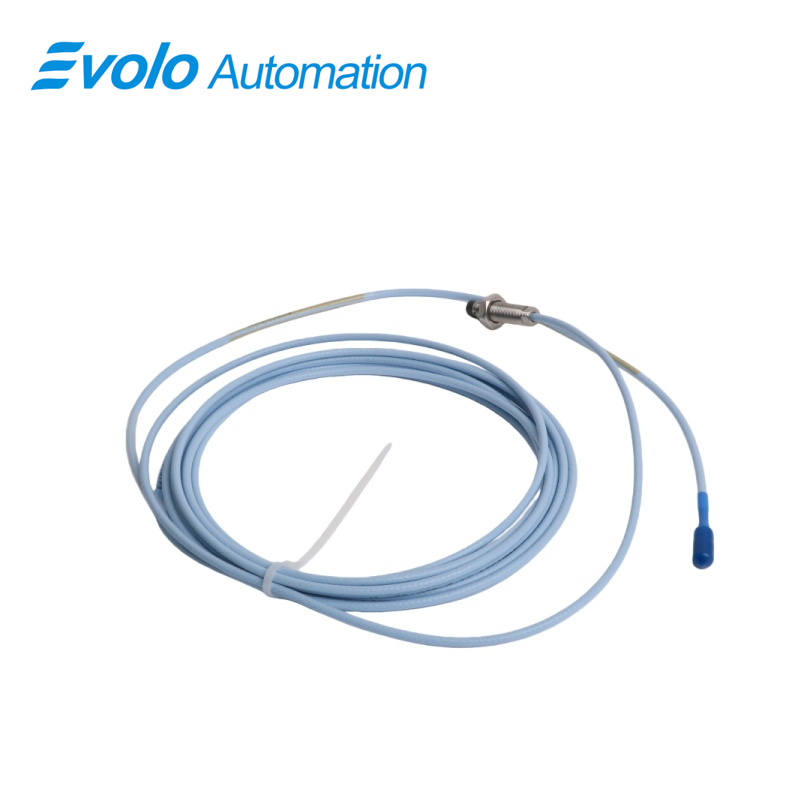

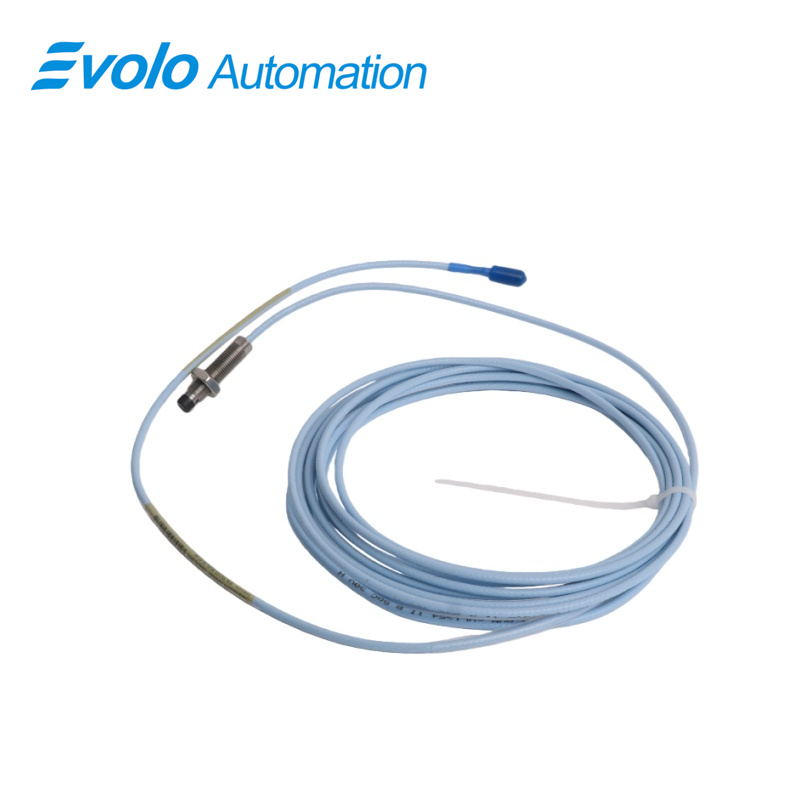

330103-00-04-50-02-00indukční snímač přiblížení řady 3300 XL 8 mm je navržen pro přesné měření polohy a vibrací u strojů s kluznými ložisky a v automatizovaných systémech. Tento 330103-00-04-50-02-00poskytuje výstupní napětí úměrné vzdálenosti mezi špičkou snímače a vodivou povrchem. Je vybaven lineárním rozsahem 2 mm , celkovou délkou kabelu 5,0 metru , Závitovým tělesem sondy M10x1 , a provozní teplotou v rozmezí od −52 °C do +177 °C , čímž je vhodný pro náročné průmyslové prostředí. Jeho špička sondy z polyfenylensulfidu a Pouzdro z nerezové oceli AISI 303/304 zajišťují chemickou i mechanickou odolnost. Miniaturizovaný konektor ClickLoc a patentované konstrukce TipLoc/CableLoc zajistí pevné upevnění sondy a kabelu. ta zajišťuje tahovou pevnost 330 N volitelné kabelové sestavy FluidLoc zabrání úniku oleje nebo kapalin a tak zaručují nepřerušované automatické monitorování polohy a vibrací.
Použití
Měření radiálního vibrace hřídele
330103-00-04-50-02-00monitoruje radiální vibrace u turbín, kompresorů a čerpadel. Jeho lineární rozsah sondy 2 mm a citlivost napájení menší než 2 mV na volt zajišťuje přesné signály pro automatické monitorování vibrací.
Sledování axiální polohy hřídele
The 330103-00-04-50-02-00měří axiální posun u ložisek s tekutinovým mazáním. Jeho špička z polyfenylensulfidu a Pouzdro z nerezové oceli AISI 303/304 umožňuje přesné detekování axiální polohy pro automatické řízení.
Poskytuje signály klíčového fázového úhlu (Keyphasor) a otáček
330103-00-04-50-02-00přenáší referenční signál klíčového fázového úhlu (Keyphasor) a signály otáček prostřednictvím svého 5metrového kabelu ClickLoc , což umožňuje automatické monitorování fáze a rotačních otáček.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Montáž v těsných prostorách
The Závitovým tělesem sondy M10x1 a minimální nezavitý délka 0 mm dovolují 330103-00-04-50-02-00pro instalaci v omezených prostorách bez snížení přesnosti měření.
Zajištění snímače a kabelového připojení
Patentované konstrukce TipLoc a CableLoc zajišťují ta zajišťuje tahovou pevnost 330 N , čímž udržují 330103-00-04-50-02-00sonda a kabel pevně připevněny v automatických systémech.
Provoz za nepříznivých podmínek
330103-00-04-50-02-00funguje v teplotách od −52 °C až +177 °C a odolává chemickému i mechanickému opotřebení díky své korpus z nerezavějící oceli a Hrot sondy z PPS .
