Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330102-00-48-10-02-05 |
Minimální objednávková velikost: |
1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
4,8 palce |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,5x1,3x66 cm |
|
Hmotnost: |
0,1kg |
Popis

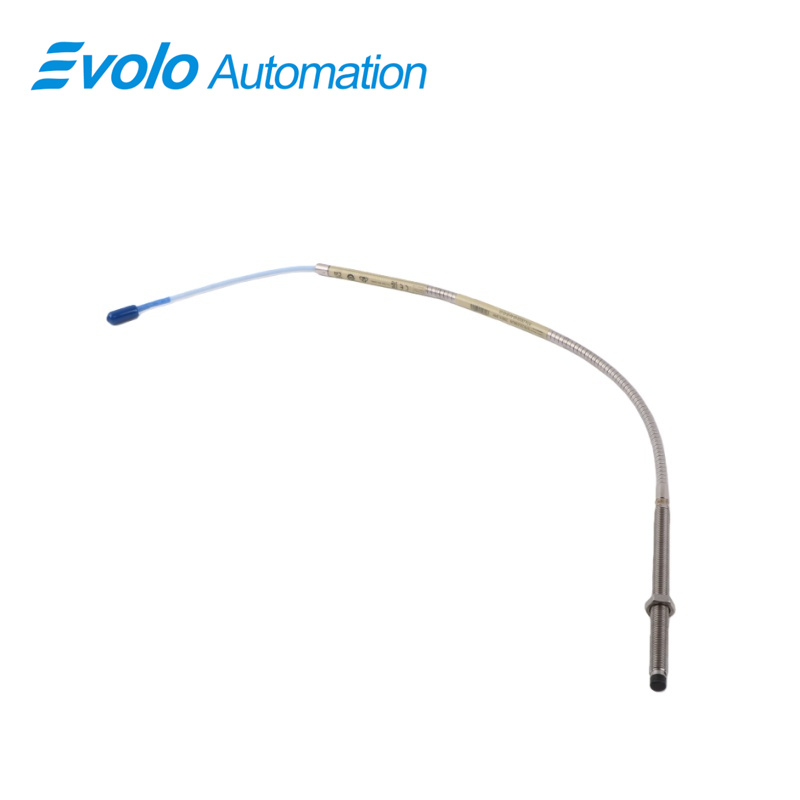

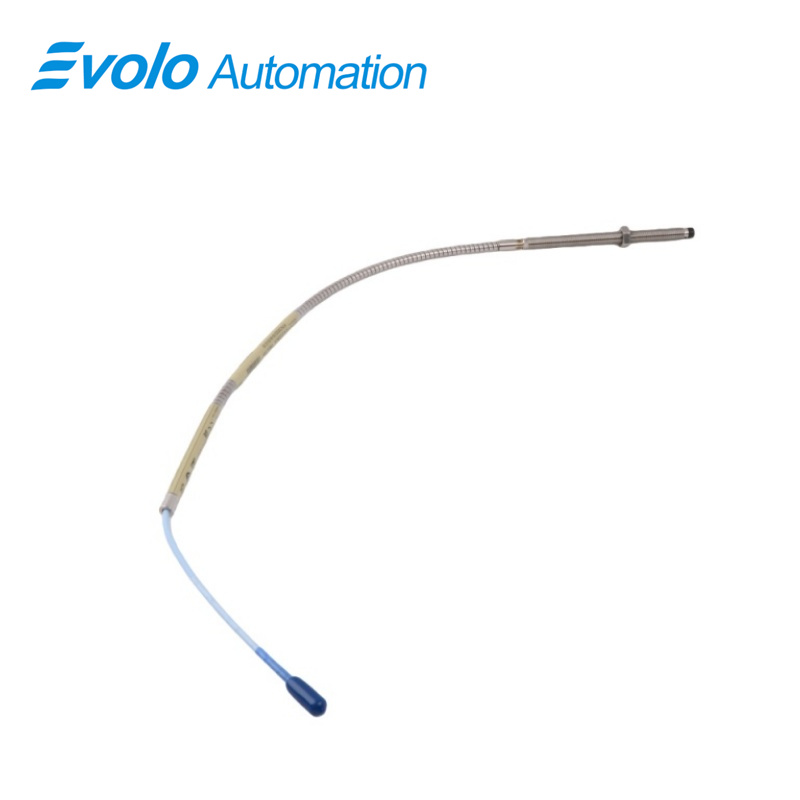

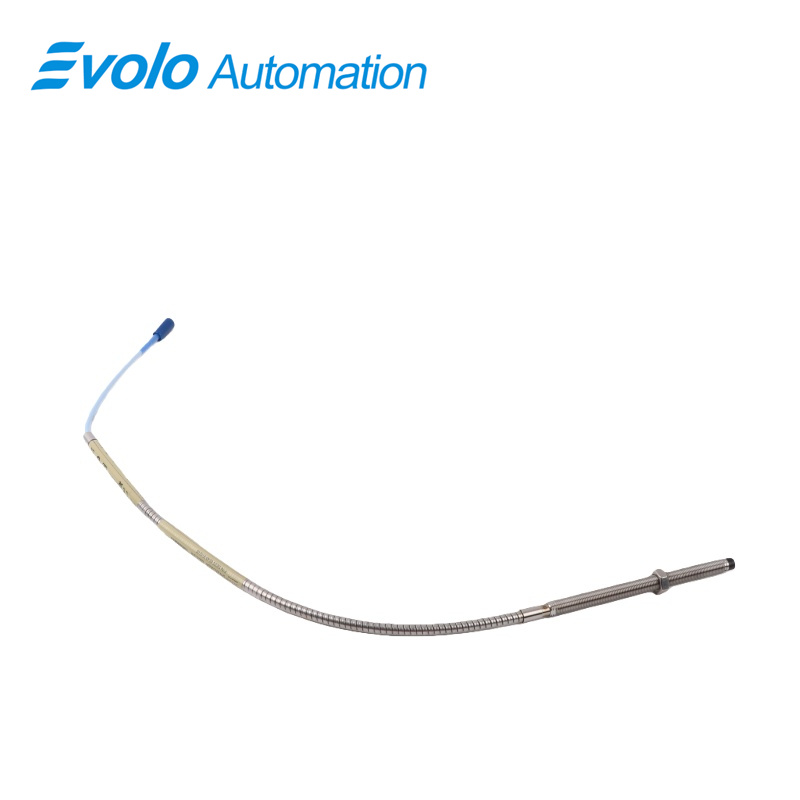

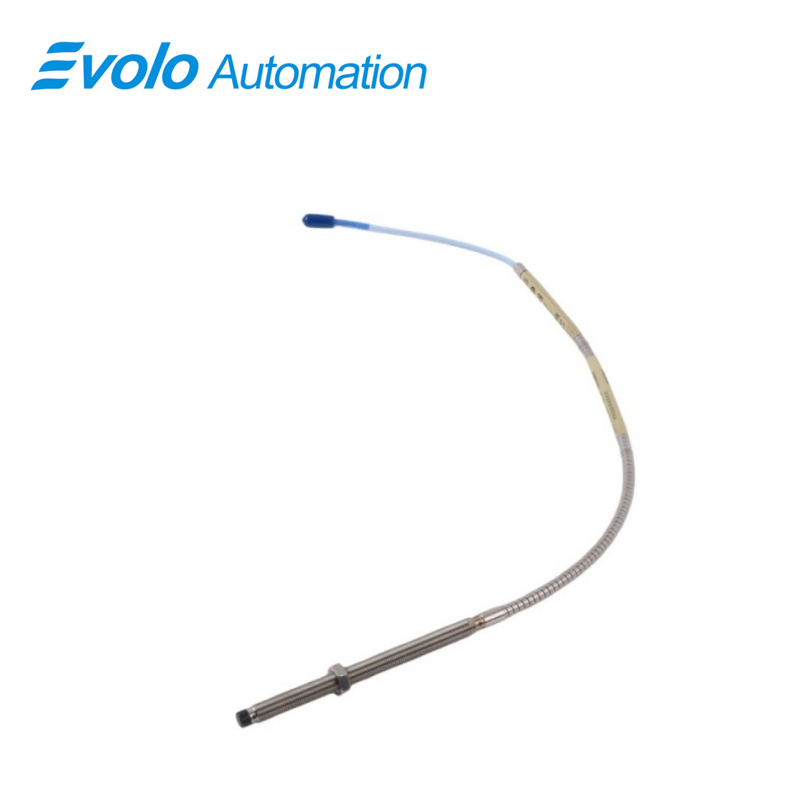

Snímač vzdálenosti 330102-00-48-10-02-05 3300 XL 8 mm je zařízení měřící vířivými proudy, které je navrženo pro přesné měření vibrací, posuvu a polohy hřídele v pokročilých systémech průmyslové automatizace a monitorování stavu rotačních strojů. Jako klíčová součást systému snímače vzdálenosti 3300 XL 8 mm poskytuje model 330102-00-48-10-02-05 úměrný výstup napětí pro statická i dynamická měření na turbínách, kompresorech a zařízeních s kluznými ložisky používaných v rámci programů prediktivní údržby. Jeho lineární rozsah 2 mm, výstupní odpor 50 Ω a nízká citlivost napájení (<2 mV/V) zajišťují vysokou integritu signálu pro aplikace referenčního Keyphasoru a sledování otáček. Díky schválení ATEX, CSA a IECEx podporuje snímač provoz v nebezpečných prostředích petrochemického průmyslu a energetiky, zatímco jeho teplotní rozsah −52 °C až +177 °C umožňuje spolehlivý provoz během chladných startů i v prostředí horkých skříní turbín. Snímač je vybaven miniaturizovanými konektory ClickLoc a patentovanými konstrukcemi upevnění kabelu CableLoc a špičky TipLoc (pevnost v tahu 330 N), což zvyšuje mechanickou odolnost a dobu provozu po celou životnost. Plná zpětná kompatibilita se systémy 3300 5 mm a 8 mm bez XL snižuje náklady na modernizaci, usnadňuje integraci do DCS/SCADA systémů a zlepšuje logiku ochrany aktiv v průmyslových ekosystémech zaměřených na dostupnost, spolehlivost a výkon.
Použití
Aplikace 1 Monitorování vibrací a posunutí u turbín
S lineárním rozsahem 2 mm a stabilní napěťovou proporcionálností podporuje model 330102-00-48-10-02-05 diagnostiku orbit, amplitudy a frekvence u parních a plynových turbín. To umožňuje včasnou detekci tření, nesouososti a nerovnováhy za účelem prevence výpadků.
Aplikace 2 Sledování polohy hřídele kompresoru
Kompresory s kluznými ložisky vyžadují vysoce citlivá data o dynamickém pohybu. Výstupní stupeň 50 Ω a nízká citlivost na napájení zlepšují charakterizaci pohybu tyče a podporují rozhodování o prediktivní údržbě zařízení pro petrochemickou kompresi.
Aplikace 3 Referenční a časovací měření Keyphasor
Snímač umožňuje přesné určení fáze a otáček pro tvorbu orbit, analýzu rozběhu a synchronní vyvažování. Tím se zlepšují pokročilé diagnostické postupy v řídicích modulech rotačních strojů a dozorných monitorovacích systémech.
Aplikace 4 Ochranné systémy vyhovující normě API 670
Platforma 3300 XL 8 mm splňuje kritéria API 670 pro konfiguraci, přesnost a teplotní stabilitu a podporuje ochrannou logiku v architekturách SCADA a DCS v prostředích rafinérií, LNG a výroby energie.
Aplikace 5 Monitorování stavu v nebezpečných zónách
Díky schválení podle ATEX, IECEx a CSA lze model instalovat ve výbušných zařízeních. Vysoká odolnost proti teplotám (−52 °C až +177 °C) zajišťuje nepřetržitý provoz v blízkosti turbínových skříní, štěpných pecí a kompresorových sestav.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Výhoda 1 Cestu zpět kompatibilní modernizace
Model 330102-00-48-10-02-05 je plně zaměnitelný s ne-XL komponenty 3300 5 mm a 8 mm, čímž snižuje náklady na retrofit, eliminuje nutnost rekaletrace a zjednodušuje modernizaci starších platform pro monitorování strojů.
Výhoda 2 Zvýšená mechanická odolnost
CableLoc a TipLoc zajišťují tažnou sílu 330 N pro lepší uchycení kabelu za vysokého vibrací a mechanického namáhání, čímž prodlužují životnost sond v prostředích průmyslové automatizace.
Výhoda 3 Certifikace pro nebezpečná prostředí
Schválení ATEX, IECEx a CSA umožňují nasazení v celosvětových zařízeních petrochemického průmyslu a elektráren bez prodlev spojených s opakovanou kvalifikací, čímž se zkracují harmonogramy uvedení projektů do provozu.
Výhoda 4 Široké pracovní teplotní okno
možnost provozu v rozsahu teplot od −52 °C do +177 °C podporuje kompresorová stanoviště při studeném startu i skříně turbín vysokých teplot, čímž se zlepšuje přesnost monitorování během sezónních a tepelných cyklů.
Výhoda 5 Vysoce věrná data pro prediktivní údržbu
Stabilní bezkontaktní měření posunutí zvyšuje rozlišení detekce poruch, vylepšuje algoritmy prediktivní údržby a zvyšuje dostupnost kritických rotačních zařízení.
