Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330102-00-24-50-02-00 |
Minimální objednávková velikost: |
1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
2.4 in |
|
Možnost celkové délky: |
5,0 metrů (16,4 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,5x1,2x120 cm |
|
Hmotnost: |
0,15KG |
Popis

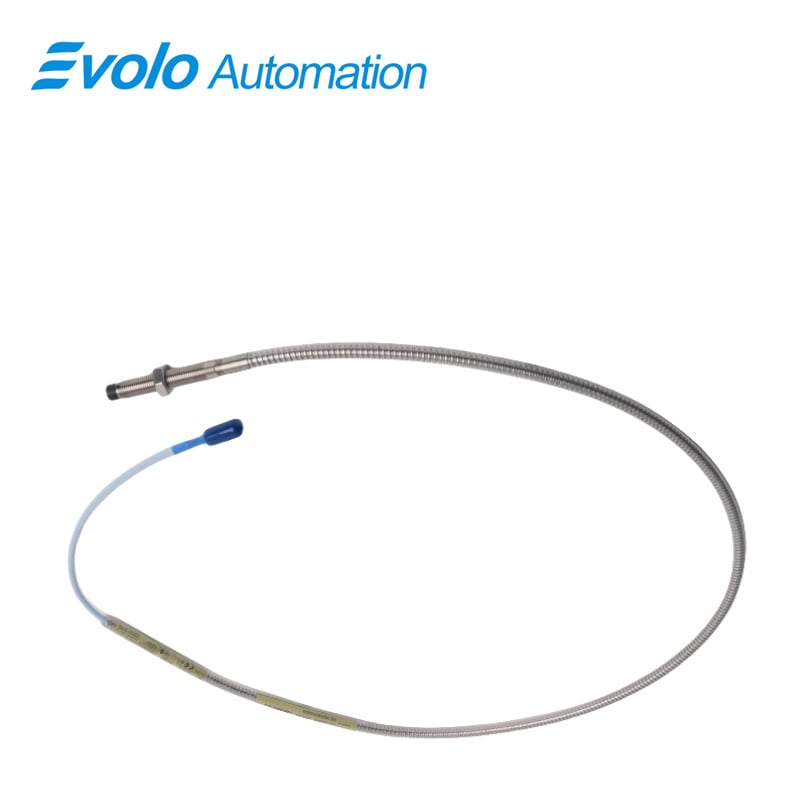

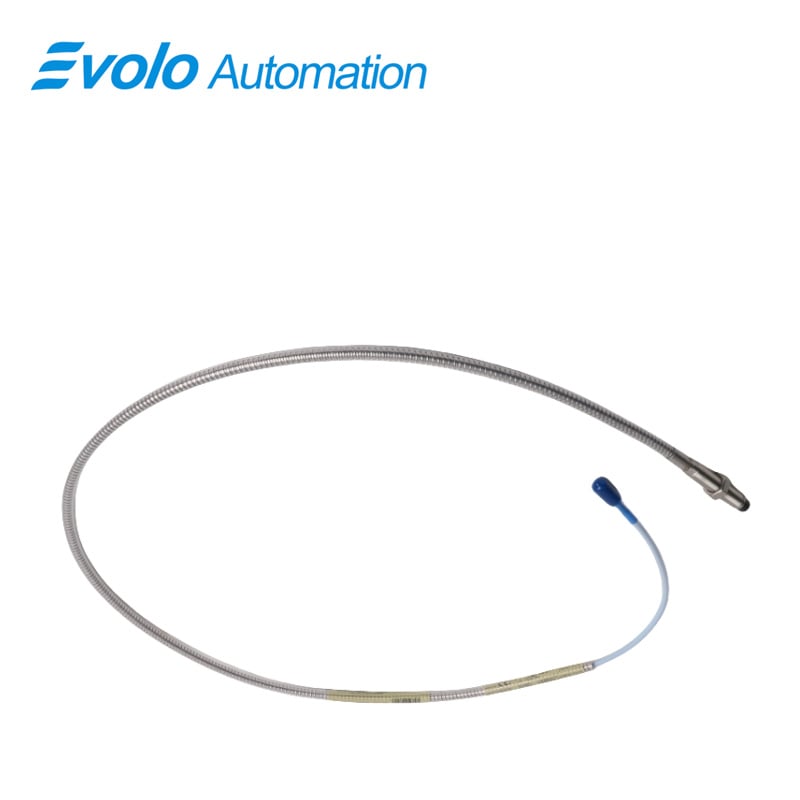

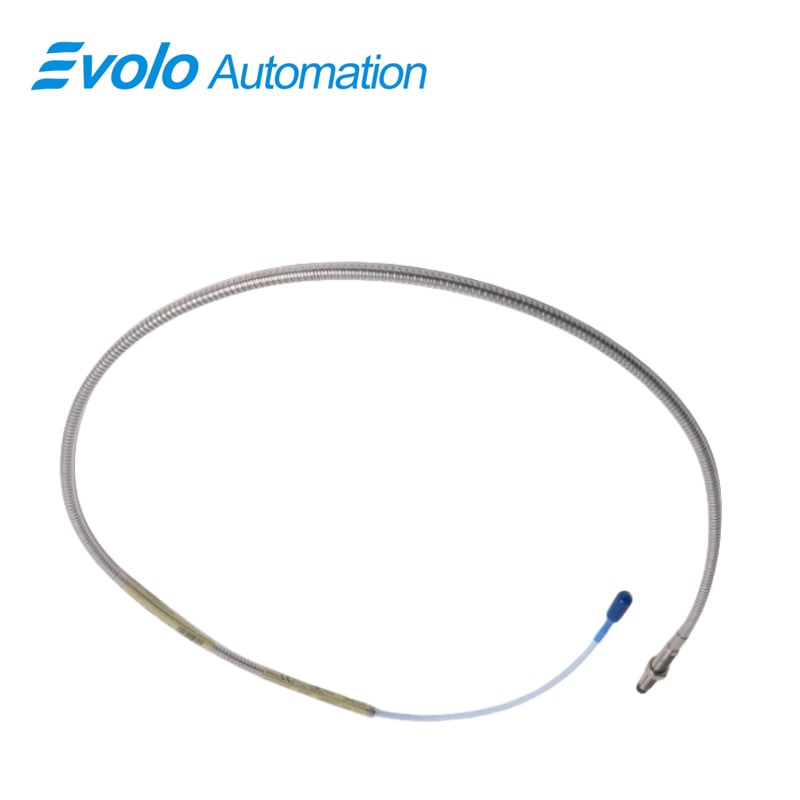

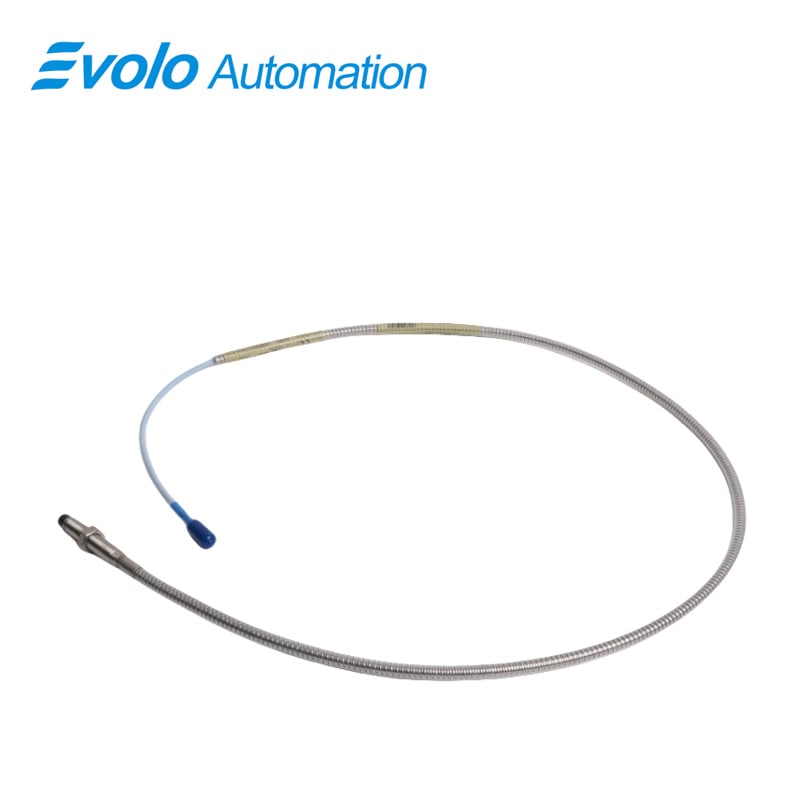

Indukční snímač 330102-00-24-50-02-00 3300 XL 8 mm je navržen pro náročné prostředí průmyslové automatizace, kde jsou vysoce přesná data o posunu, vibracích a poloze hřídele nezbytná pro prediktivní údržbu a diagnostiku strojů v reálném čase. Díky technologii vířivých proudů poskytuje snímač 3300 XL 8 mm linearizovaný výstup v měřicím rozsahu 2 mm, což umožňuje přesné sledování dynamických vibrací a statické polohy hřídele u strojů s kluznými ložisky, turbín, kompresorů a rotačních pohonů, které se běžně vyskytují v petrochemickém průmyslu, rafinériích a energetických zařízeních. Snímač je vybaven patentovaným mechanickým uspořádáním TipLoc a CableLoc, které zajišťuje mechanickou pevnost a vynikající odolnost proti vytažení (až 330 N) a zároveň splňuje normu API 670 pro přesnost, teplotní stabilitu a konfiguraci instalace. Indukční snímač 330102-00-24-50-02-00 3300 XL 8 mm je vybaven miniaturizovanými koaxiálními konektory ClickLoc, 5metrovým kabelem a robustním provozním teplotním rozsahem od −52 °C do +177 °C, což umožňuje stabilní monitorování stavu v náročných průmyslových podmínkách s vysokým tepelným namáháním. Plná zpětná kompatibilita se staršími komponenty řady 3300 zjednodušuje výměnu na poli a eliminuje nutnost kalibrovat kabely, snímače a senzory Proximitor jako páry. To činí snímač 3300 XL 8 mm ideální volbou pro integraci monitorování vibrací, detekce rychlosti Keyphasor a měření polohy do moderních automatizovaných programů spolehlivosti.
Použití
Aplikace 1 Turbíny s kapalinovým kluzným ložiskem
Lineární rozsah 2 mm a soulad s normou API 670 umožňují přesné sledování vibrací u turbín s hydrodynamickými ložisky, kde teplota může dosáhnout až +177 °C během nepřetržitého provozu.
Aplikace 2 Petrochemické kompresorové soustavy
Celková délka kabelu 5 metrů usnadňuje vedení kabeláže uvnitř kompresorových soustrojí a podporuje spolehlivá měření posunutí pro řízení proti zpětnému toku a prediktivní diagnostiku.
Aplikace 3 Detekce otáček a referenčního signálu Keyphasor
Vysoká linearita a citlivost napájení <2 mV/V umožňují přesnou detekci průchodu nulou u referenčních signálů Keyphasor používaných ke sledování otáček a fáze u strojů s vysokými otáčkami.
Aplikace 4 Pohony pro elektrárny s vysokou teplotou
provozní rozsah od −52 °C do +177 °C umožňuje umístění v blízkosti zón se sytou parou a horkými skříněmi, které se běžně vyskytují u mechanických soustrojí v energetice.
Aplikace 5 Integrace kompaktních OEM strojních zařízení
závit 3/8-24 UNF a zasunutí závitu 0,563 palce umožňují instalaci v omezených prostorových poměrech strojů, kde je vyžadován menší montážní prostor ve srovnání se staršími sondami o průměru 8 mm.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Konzultativní výhoda 1 Dodržení výkonových požadavků API 670
Shoda s normou API 670 pro lineární rozsah, konfiguraci a stabilitu snižuje čas potřebný na kvalifikaci v rafineriích a petrochemických aplikacích a zajišťuje standardizaci napříč jednotlivými lokalitami.
Konzultativní výhoda 2 Mechanické zesílení pomocí CableLoc + TipLoc
Patentovaný systém CableLoc poskytuje až 330 N (75 lbf) pevnosti v tahu, čímž minimalizuje mechanické poškození kabelu a nutnost oprav na místě během dlouhodobého provozu stroje.
Konzultativní výhoda 3 Plná zpětná kompatibilita
Vzájemná náhraditelnost s ne-XL komponenty řady 3300 o průměru 5 mm a 8 mm odstraňuje požadavky na kalibrační párování a snižuje složitost zásob náhradních dílů.
Konzultativní výhoda 4 Široké pracovní teplotní okno
rozsah −52 °C až +177 °C umožňuje použití jak u kryogenních kompresorů, tak u vysokoteplotních skříní turbín, čímž se rozšiřuje možnost monitorování v extrémních průmyslových odvětvích.
Kompaktní výhoda 5 Nízká citlivost na kolísání napájení
<2 mV změna na volt vstupního napětí zajišťuje nízkou úroveň šumu a stabilitu výstupu pro integraci do sítí monitorování vibrací a automatizovaných diagnostických platforem.
