Přehled

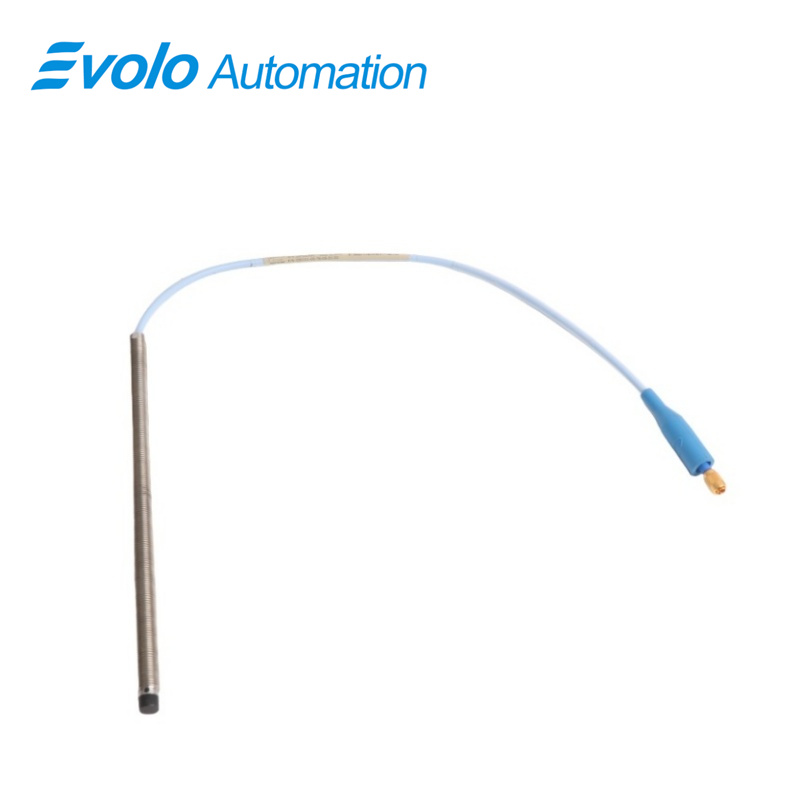

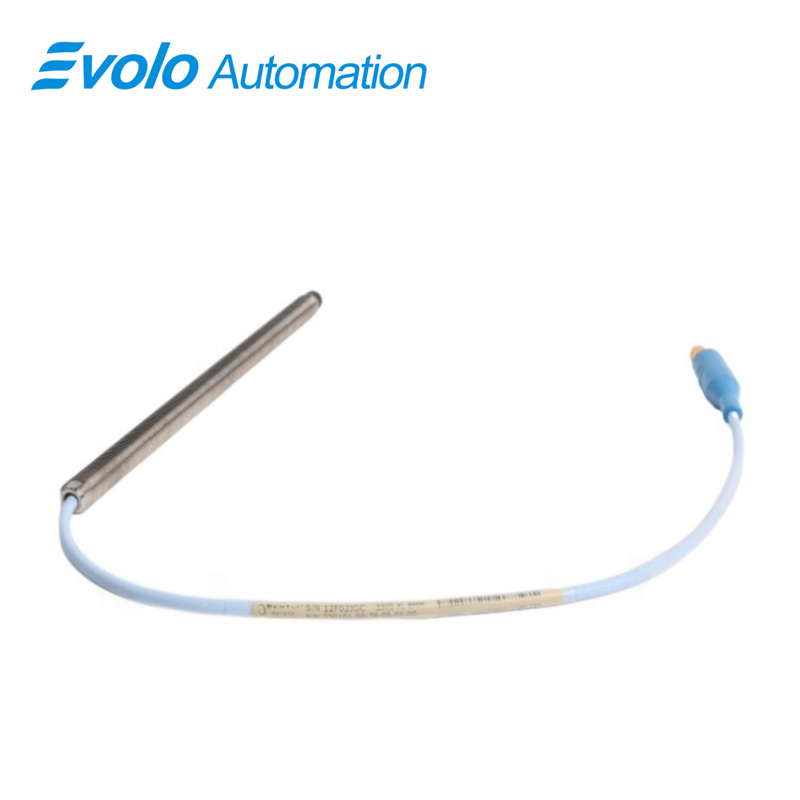

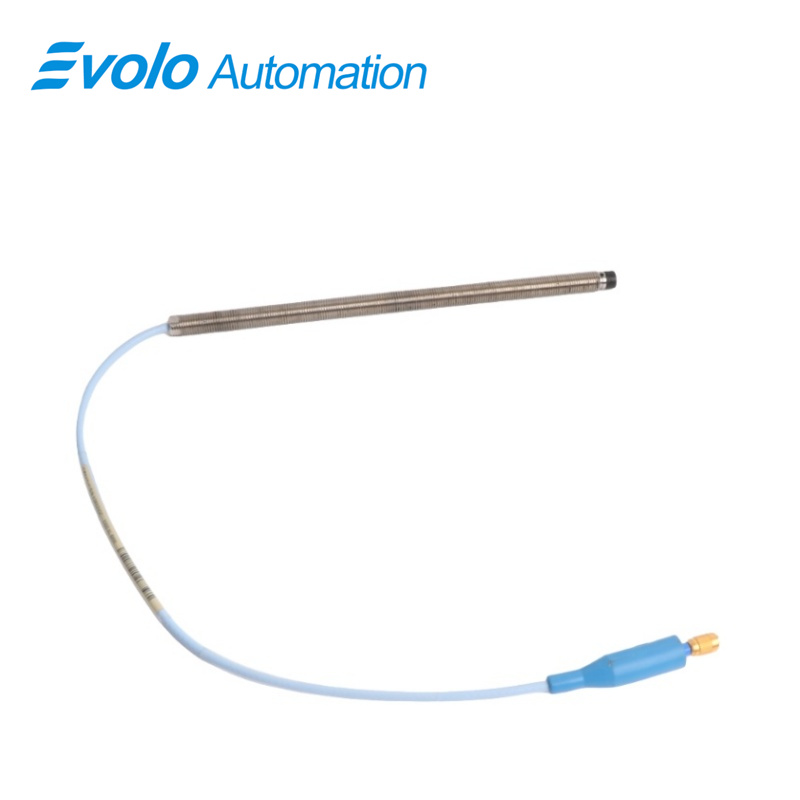

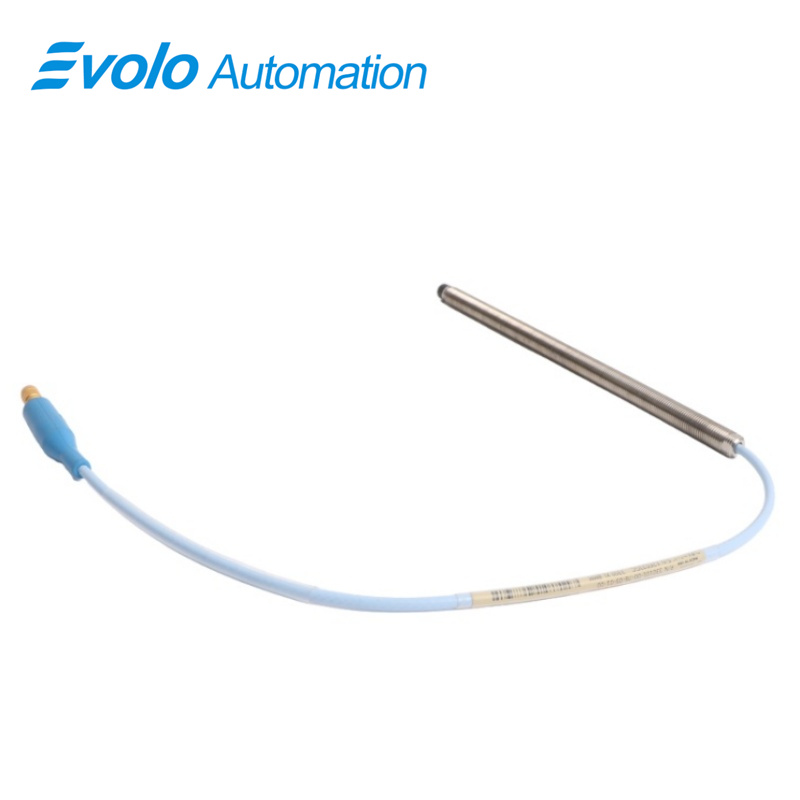

330101-00-78-15-02-05 3300 XL 8 mm snímače vzdálenosti
Na první pohled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-78-15-02-05 |
Minimální objednávková velikost: |
1 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Přehled produktu
POPIS
Sonda 3300 XL 8 mm (model 330101-00-78-15-02-05) je vysoce přesný systém vířivých proudů určený pro průmyslovou automatizaci a monitorování strojních zařízení. Poskytuje výstupní napětí přímo úměrné vzdálenosti mezi hrotem sondy a cílovým vodivým povrchem, což umožňuje přesné měření jak statických poloh, tak dynamických vibrací. Díky miniaturizovanému koaxiálnímu konektoru ClickLoc a standardnímu kabelu o délce 1,5 metru spolehlivě pracuje v rozsahu teplot od -52 °C do +177 °C (-62 °F do +350 °F). Její lineární rozsah 2 mm (80 mils) zajišťuje přesné snímání polohy, zatímco citlivost na napájení zůstává pod hodnotou 2 mV na volt změny vstupního napětí. Systém 3300 XL 8 mm plně splňuje normu API 670, umožňuje úplnou zaměnitelnost se sondami 5 mm a 8 mm bez označení XL a obsahuje robustní konstrukci TipLoc a CableLoc, která zvyšuje odolnost a poskytuje tahovou pevnost 330 N. Volitelné kabely FluidLoc zabraňují úniku kapalin, čímž je tato sonda ideální pro vysoce výkonné monitorování vibrací a řízení polohy u strojů s kluznými ložisky a dalších kritických zařízení v průmyslové automatizaci.
Hlavní funkce
Použití
1. Monitorování vibrací v ložiskách s kapalným mazáním
Sonda 3300 XL 8 mm měří vibrace hřídele s vysokou linearitou a rozsahem 2 mm, což umožňuje včasné zjištění nesouososti, deformace nebo opotřebení ložisek v průmyslových turbínách a kompresorech.
2. Měření statické polohy v otáčivých strojích
Úměrný výstupní napětí umožňuje přesné sledování polohy hřídelů a otáčivých částí s přesností ±2 %, což je vhodné pro automatické seřízení čerpadel, generátorů a velkých motorů.
3. Měření Keyphasor a otáček
Poskytuje přesné signály Keyphasor pro monitorování otáček, podporuje detekci rychlosti vysokootáčkových turbín až do 3600 otáček za minutu a zajišťuje spolehlivou synchronizaci procesů.
4. Shoda s API 670 pro průmyslovou automatizaci
Používá se v systémech vyžadujících mechanické konfigurační standardy API 670, čímž zajišťuje robustní a spolehlivou integraci do automatizovaných systémů řízení procesů v ropném a plynárenském průmyslu, petrochemii a energetice.
5. Monitorování v náročném průmyslovém prostředí
Provoz v rozmezí od -52 °C do +177 °C a kompatibilita s certifikáty CSA, ATEX a IECEx umožňují monitorování strojů za extrémních podmínek, včetně mořských plošin a chemických závodů.
Oficiální technické údaje
Rychlý přehled
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
7,8 in |
|
Možnost celkové délky: |
1,5 metru (4,9 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
57,8x1,2x1,2 cm |
|
Hmotnost: |
0,1kg |
Technické údaje
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Často kladené otázky
Jaké je číslo modelu?
Uvedené číslo modelu je 330101-00-78-15-02-05.
Jaký je název značky?
Uvedený název značky je Bently Nevada.
Kde byl tento výrobek vyroben?
Uvedené místo původu je USA.
Jaké jsou podrobnosti o balení?
Uvedené podrobnosti o balení jsou Originální nové, továrně uzavřené.
Jaká je dodací lhůta?
Doba dodání je 5–7 dnů.
Je tento model dostupný?
Uvedený stav dostupnosti je Skladem.
Jaké jsou podmínky platby?
Uvedené platební podmínky jsou převodem.
Poznámky ke kompatibilitě a objednávání
Konkurenční výhody
1. Vysoká zaměnitelnost
Všechny součásti, včetně sond, prodlužovacích kabelů a senzorů Proximitor, jsou zpětně kompatibilní, což snižuje složitost údržby a náklady na skladování.
2. Patentovaný design TipLoc a CableLoc
TipLoc zajistí pevné spojení mezi špičkou sondy a tělem, zatímco CableLoc zajišťuje tažnou sílu 330 N (75 lbf), což výrazně zvyšuje mechanickou spolehlivost v automatizovaných systémech.
3. Vyšší elektrický výkon
Díky výstupnímu odporu 50 Ω a kapacitě prodlužovacího kabelu 69,9 pF/m udržuje sonda integritu signálu na dlouhých vzdálenostech a minimalizuje rušení v sítích automatizovaného monitorování.
4. Volitelné kabely FluidLoc
Zabraňují úniku oleje a jiných kapalin přes kabel, chrání jak sondu, tak citlivé stroje, čímž zvyšují bezpečnost a provozní dostupnost.
5. Široký rozsah schválení pro teplotu a agentury
S provozními teplotami od -52°C do +177°C a certifikacemi včetně CSA, ATEX a IECEx lze sondu 3300 XL 8 mm nasadit do široké škály průmyslových automatizačních prostředí bez nutnosti dalších ochranných opatření.
