Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-75-05-01-05 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
7,5 palce |
|
Možnost celkové délky: |
0,5 metru (1,6 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc s ochranou konektoru, standardní kabel |
|
Možnost schválení orgánem: |
Schválení CSA, ATEX, IECEx |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,5x1,3x116 cm |
|
Hmotnost: |
0,15 kg |
Popis

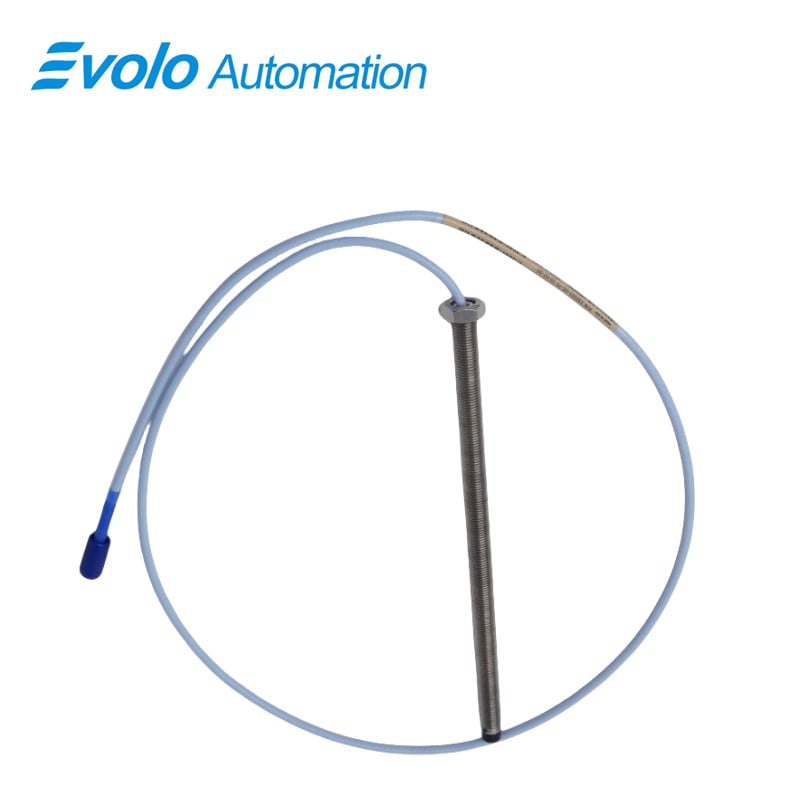

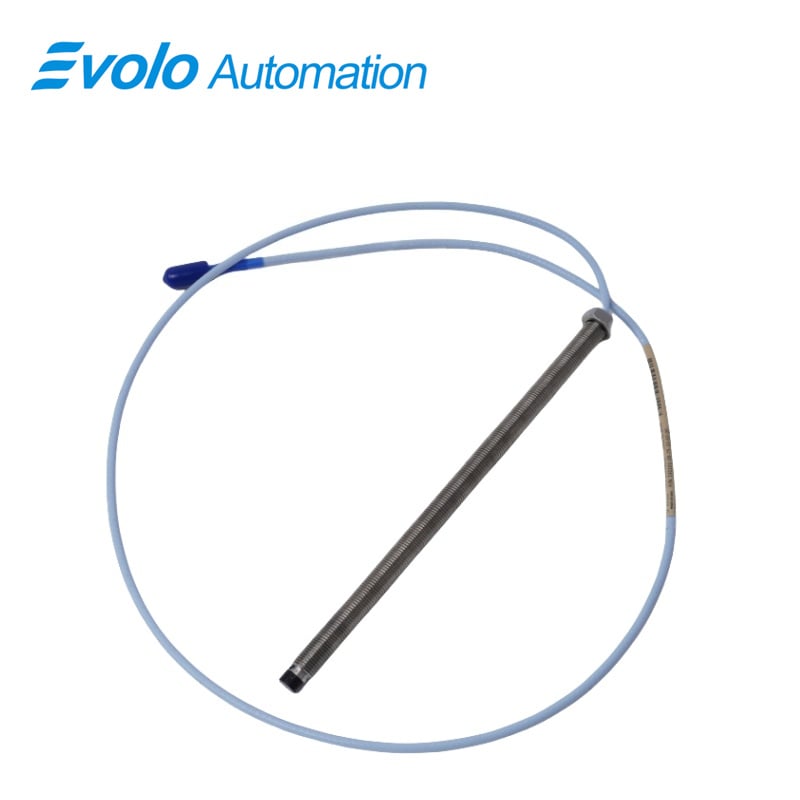

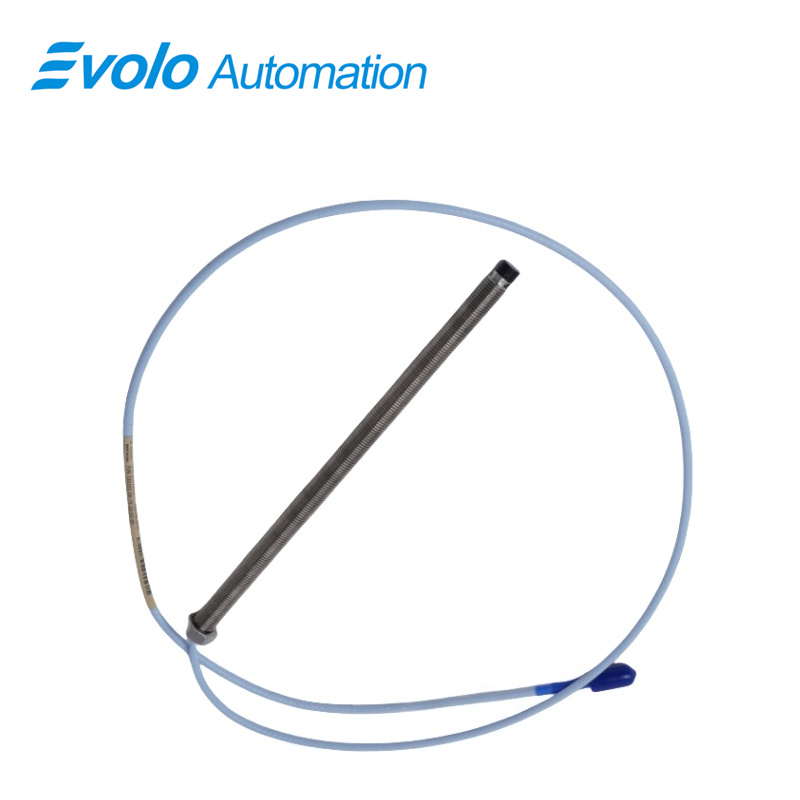

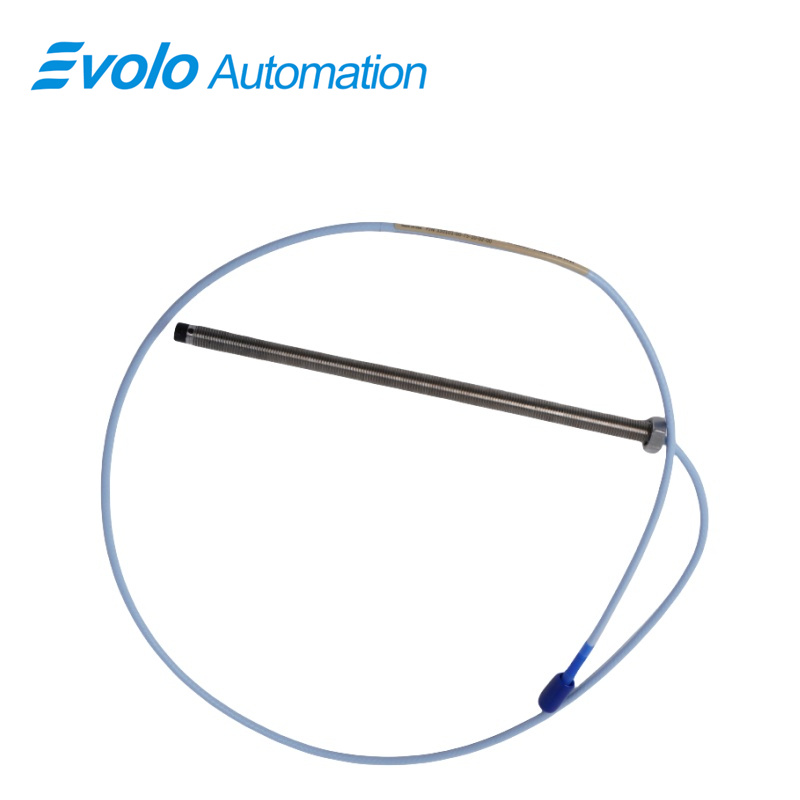

The 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm zajišťuje přesné měření jak statických (poloha), tak dynamických (vibrace) hodnot pro aplikace průmyslové automatizace. S lineárním rozsahem 2 mm (80 mils) a citlivostí napájení nižší než 2 mV na volt je 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm zajišťuje konzistentní výstup pro stroje s kluznými ložisky a systémy referenčních otáček Keyphasor. Snímač je vybaven pouzdrem se závitem 3/8-24 UNF s maximální délkou zašroubování 0,563 palce, celkovou délkou 0,5 metru (1,6 stopy) a miniaturizovaným koaxiálním konektorem ClickLoc s ochranným krytem pro bezpečné připojení. Kapacita prodlužovacího kabelu činí 69,9 pF/m (21,3 pF/stopa) a podporuje polovodičové vedení o průřezu 0,2 až 1,5 mm² (16–24 AWG). Rozsah provozních teplot je od −52 °C do +177 °C (−62 °F do +350 °F), což umožňuje nasazení v náročných průmyslových prostředích. Patentované formování TipLoc zajistí špičku snímače a konstrukce CableLoc poskytuje tahovou pevnost připojení kabelu 330 N (75 lbf). Volitelné kabely FluidLoc zabrání úniku oleje nebo jiných kapalin a tím zajišťují spolehlivý provoz snímače. 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm je plně kompatibilní s ostatními komponenty systému 3300 XL a splňuje standardy API 670 pro mechanickou konfiguraci, lineární rozsah a teplotní výkon.
Použití
Měření vibrací hřídele na kluzných ložiskách
The 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm detekuje amplitudy vibrací až 2 mm (80 mils) v lineárním rozsahu, což umožňuje automatizovaný monitoring stavu ložisek v čerpadlech, kompresorech a motorech.
Poskytuje referenční signál Keyphasor pro rotační stroje
Použijte 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm generovat přesné polohové signály pro systémy Keyphasor. Miniaturizovaný koaxiální konektor ClickLoc sondy zajišťuje přesný přenos signálu pro automatizaci měření rychlosti.
Monitoruje polohu v úzkých průmyslových prostorách
The 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm má celkovou délku 0,5 metru a pouzdro se závitem 3/8-24 UNF, což umožňuje instalaci v kompaktních nebo omezených automatizačních zařízeních bez rušení sousedních strojů.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Zabezpečené upevnění špičky sondy
Dochované formování špičky TipLoc v 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm zajišťuje pevné spojení mezi špičkou sondy a tělem sondy, čímž brání jejímu posunu během provozu za vysokých vibrací.
Silné připojení kabelu
Konstrukce CableLoc poskytuje tahovou sílu 330 N (75 lbf) pro udržení spojení 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm kabelu, čímž se snižují nároky na údržbu v automatizovaných systémech.
Podpora dlouhodobého polního zapojení
The 330101-00-75-05-01-05 Snímač blízkosti 3300 XL, 8 mm funguje s průřezy polního vedení 0,2 až 1,5 mm² (16–24 AWG) a rozšířenou kapacitou 69,9 pF/m, což umožňuje integraci do dlouhých kabelových tras pro distribuované monitorování automatizace.
