Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-45-15-02-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
4.5 in |
|
Možnost celkové délky: |
1,5 metru (4,9 stop) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
20x20x2 cm |
|
Hmotnost: |
0.2kg |
Popis

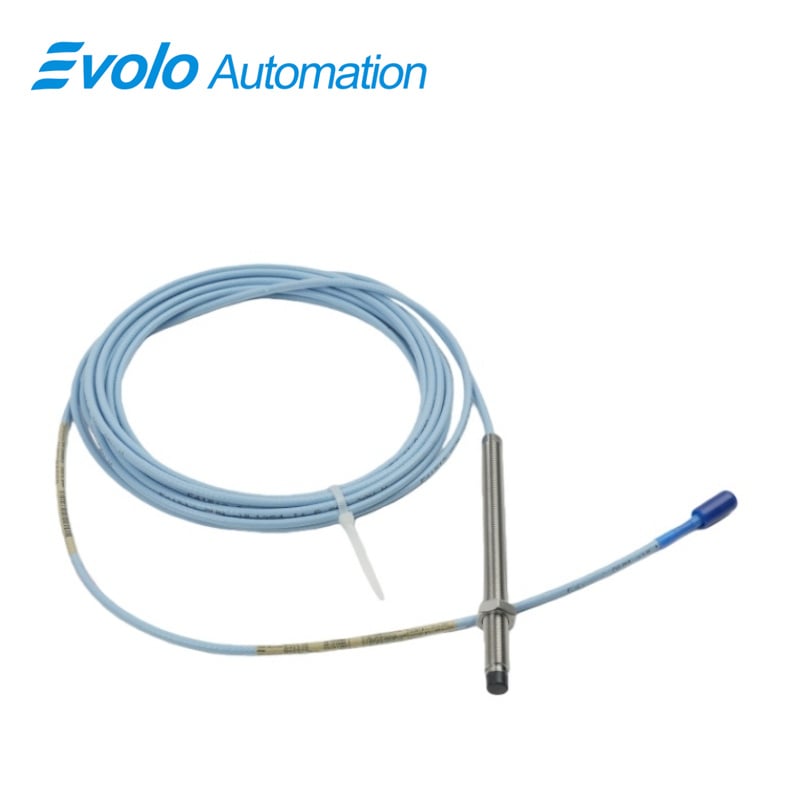

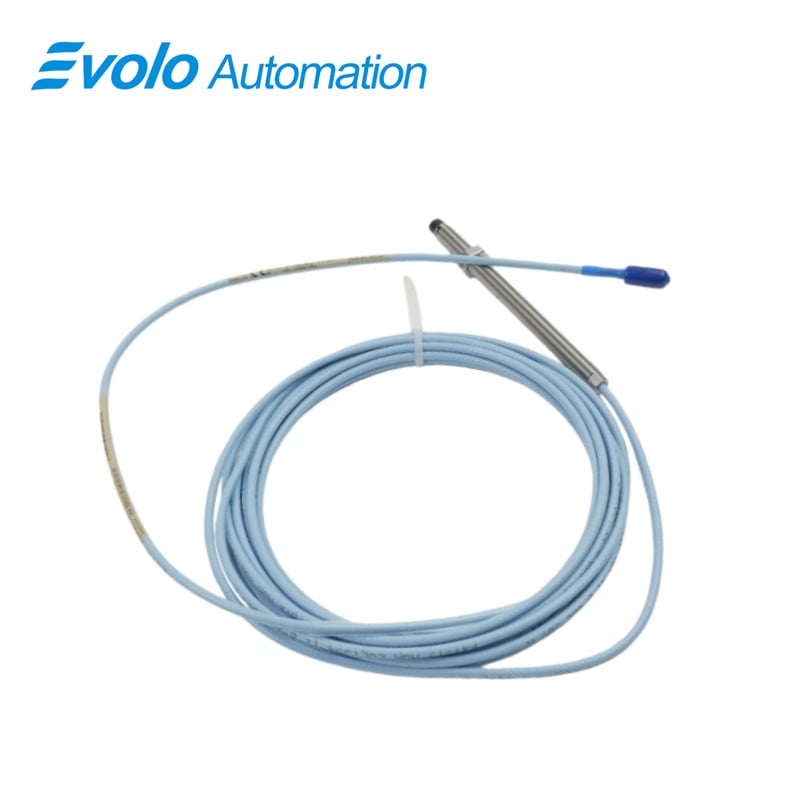

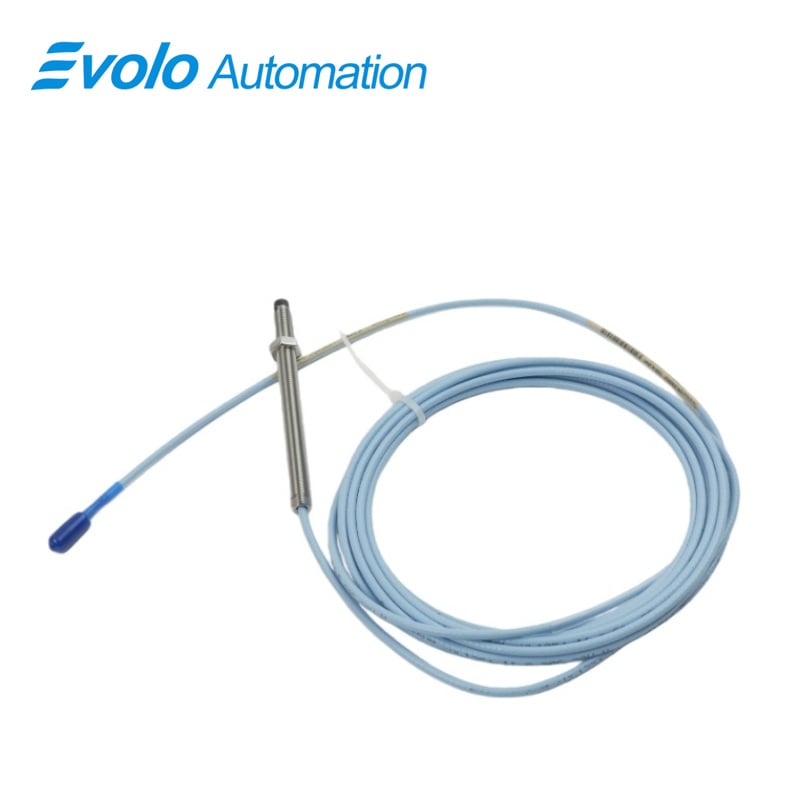

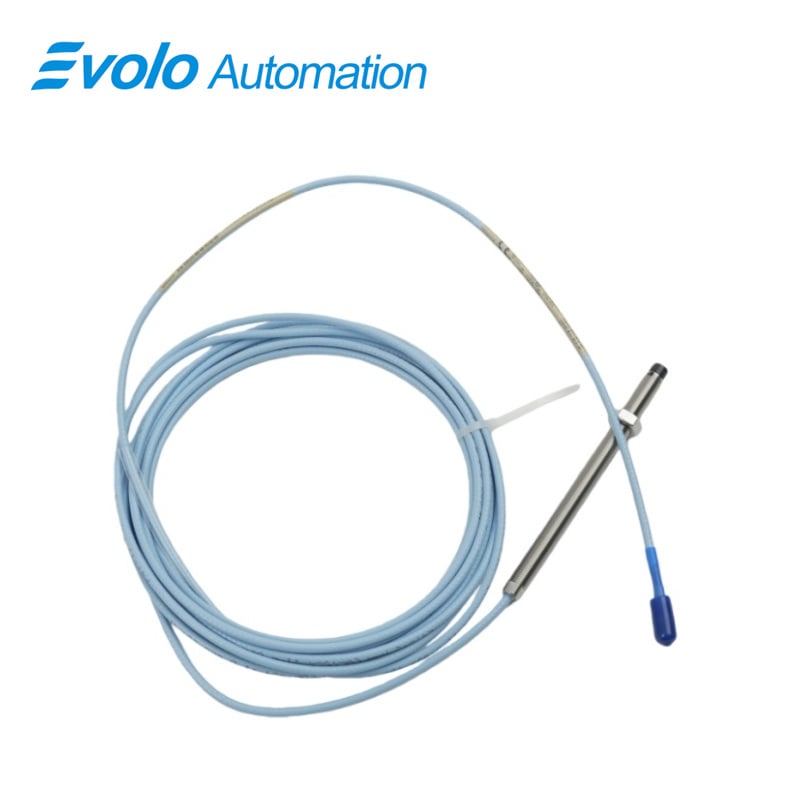

The indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm poskytuje napěťový výstup přímo úměrný vzdálenosti mezi hrotem sondy a vodivými povrchy a umožňuje měřit statickou polohu i dynamické vibrace. S lineárním rozsahem 2 mm, výstupním odporem 50 Ω a citlivostí na napájení nižší než 2 mV indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm zajišťuje přesné měření při ploše průřezu přívodních vodičů 0,2–1,5 mm². Standardní kabel o délce 1,5 metru (4,9 ft) s kapacitou 69,9 pF/m udržuje přesnost signálu. Provozní teplotní rozsah činí od −52 °C do +177 °C (−62 °F do +350 °F), indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm používá pouzdro se závitem 3/8-24 UNF a závitovou hloubku zapasování 0,563 palce pro bezpečné upevnění a miniaturizovaný koaxiální konektor ClickLoc, který podporuje volitelný kabel FluidLoc k zabránění úniku oleje.
Použití
Měření vibrací hřídele
Připevněte indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm na rotujících hřídelích. Jeho lineární rozsah 2 mm a výstupní odpor 50 Ω poskytují přesná měření vibrací pro automatizované sledování.
Sledování polohy hřídele
Použijte indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm k monitorování posunutí rotoru. Výstupní stejnosměrné napětí se mění úměrně k vzdálenosti, což umožňuje zpětnou vazbu v reálném čase ohledně polohy.
Generování referenčních signálů Keyphasor
Připojte indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm pro vytváření časovacích pulsů. Kabel o délce 1,5 metru s kapacitou 69,9 pF/m zajišťuje přesné měření otáček pro automatizované řízení.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Bezpečné závitové upevnění
The indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm je vybaveno závitem 3/8-24 UNF a maximální závitovou záběrovou délkou 0,563 palce, čímž se udržuje přesné umístění sondy i při provozu strojů na vysokých otáčkách.
Stálý přenos signálu
S změnou menší než 2 mV na volt změny napájecího napětí a kabelem o délce 1,5 metru indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm poskytuje spolehlivý výstupní signál napětí pro řídicí systémy.
Zabráníte úniku kapalin z stroje
Volitelný kabel FluidLoc na indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm zabraňuje vstupu oleje a kapalin do sondy nebo stroje, čímž chrání přesnost měření.
Provoz v širokém rozmezí teplot
The indukční snímač vzdálenosti 330102-00-45-15-02-00 řady 3300 XL, průměr 8 mm funguje v rozmezí teplot od −52 °C do +177 °C (−62 °F do +350 °F) a umožňuje nepřetržitý provoz v náročných průmyslových podmínkách.
