Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-30-10-11-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
3,0 palce |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturizovaný koaxiální konektor ClickLoc s ochranným krytem konektoru, kabel FluidLoc |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
20,5x22,4x3,3cm |
|
Hmotnost: |
0,12 kg |
Popis

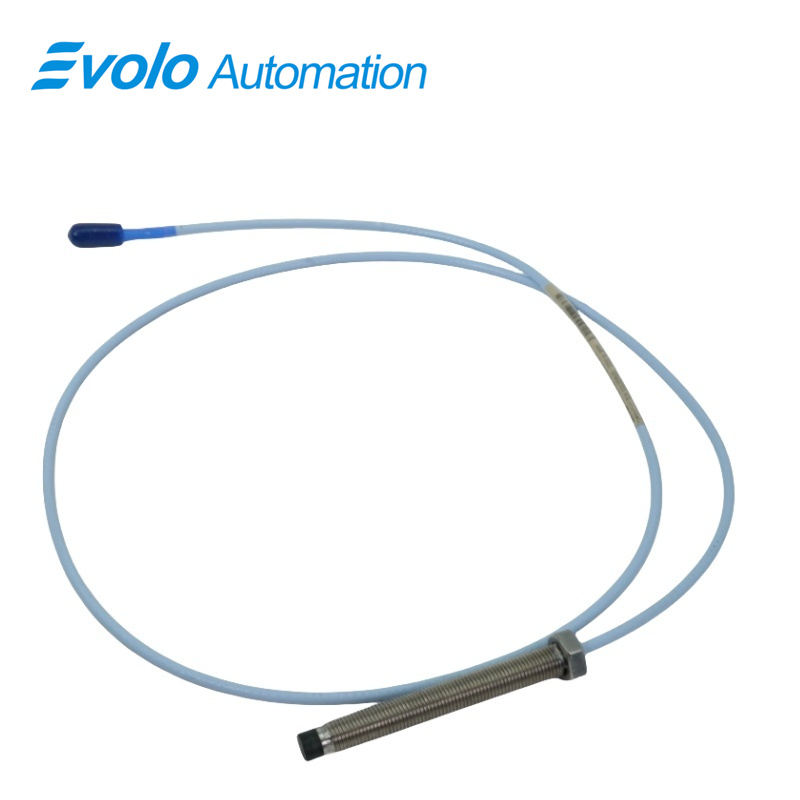

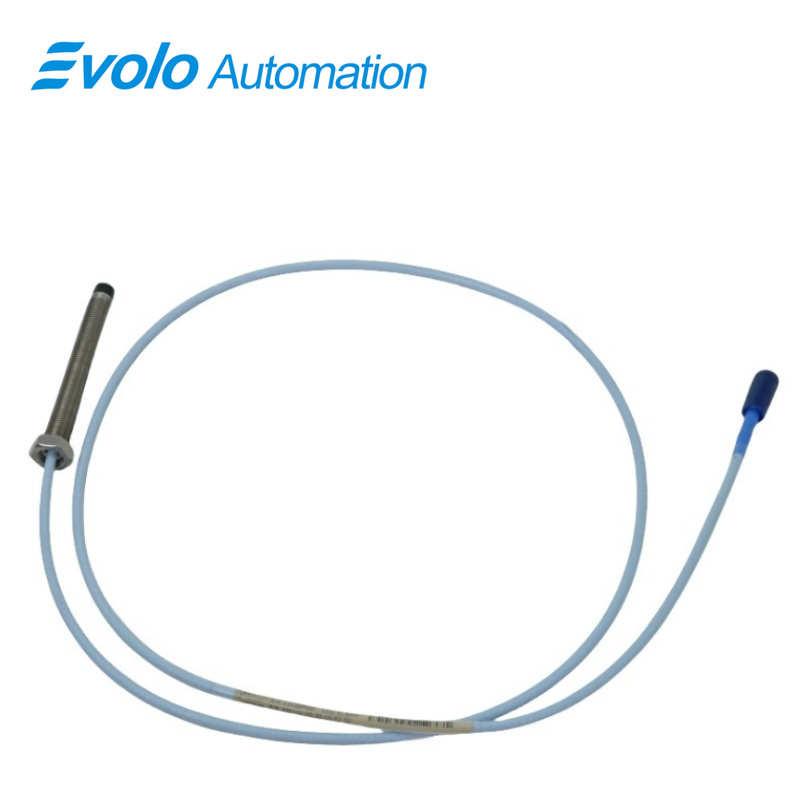

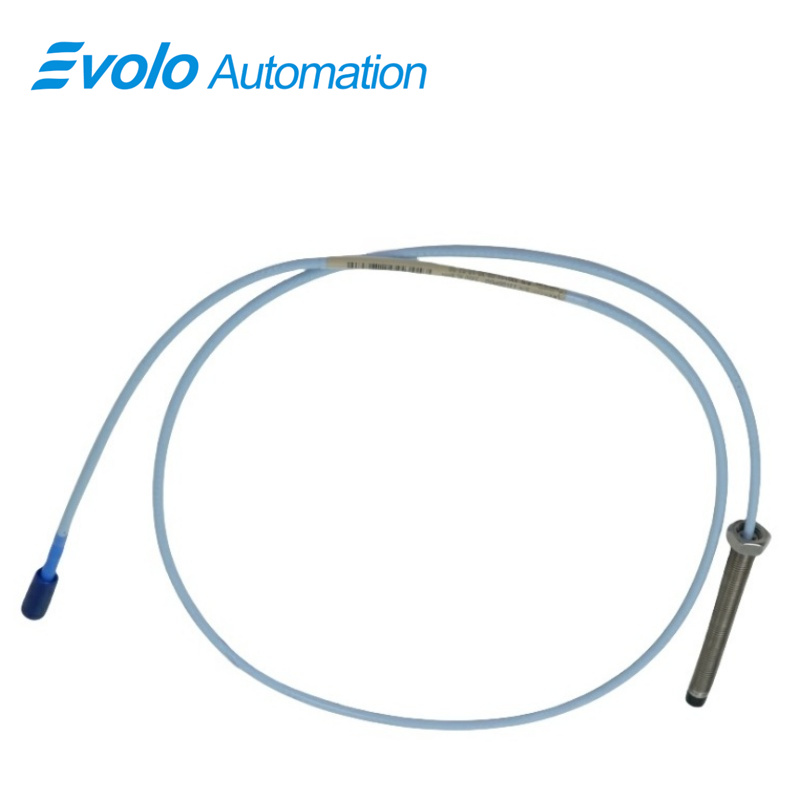

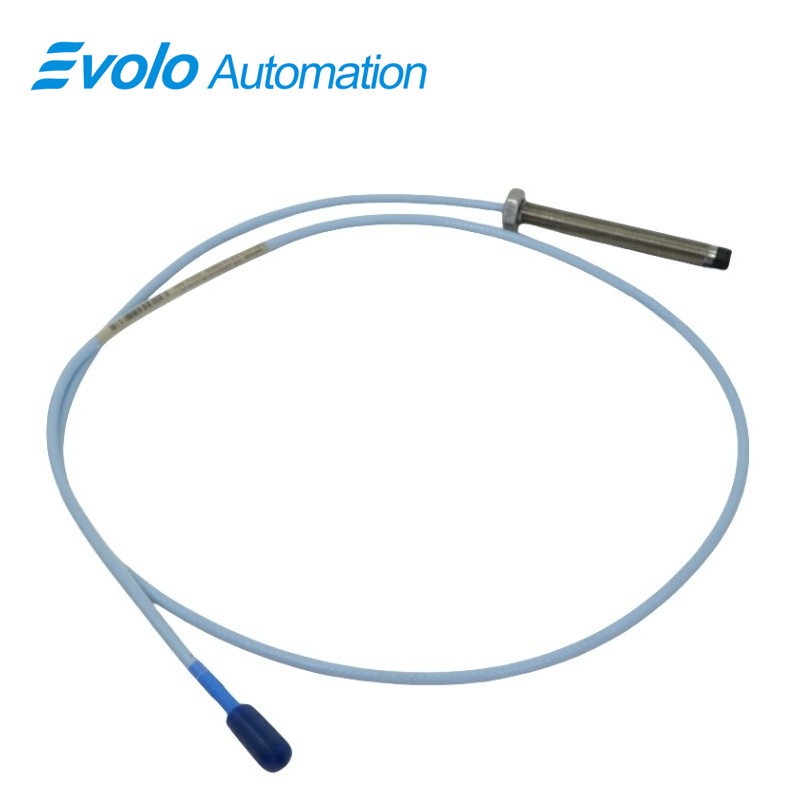

The 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda poskytuje přesný výstupní napěťový signál úměrný vzdálenosti mezi hrotem sondy a měřenou vodivou povrchem, což umožňuje jak statické měření polohy, tak dynamické monitorování vibrací. Je navržen pro stroje s kluznými ložisky s kapalnou vrstvou. 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda podporuje referenční signál Keyphasor a měření otáček v automatizovaných systémech. Díky 3/8-24 UNF závit , celkové délce pouzdra 3,0 palce (76,2 mm) a délce kabelu 1,0 metru Kabel FluidLoc tato sonda odolává provozním teplotám v rozmezí od −52 °C do +177 °C a zároveň udržuje citlivost na napájecí napětí nižší než 2 mV/V. 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda má lineární rozsah 2 mm, výstupní odpor 50 Ω a kapacitu prodlužovacího kabelu 69,9 pF/m, což umožňuje přesný přenos signálu prostřednictvím polních vodičů o průřezu 16–24 AWG. Jeho patentovaný TipLoc a CableLoc zajišťuje špičku sondy a kabel sílou tahání 330 N, čímž brání odpojení kabelu a minimalizuje vnikání kapalin. Zpětně kompatibilní s ne-XL sondami řady 3300, 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda se bezproblémově integruje do stávajících automatizovaných monitorovacích systémů a poskytuje vysoce přesná data o posunutí pro průmyslové aplikace monitorování vibrací a řízení polohy.
Použití
Měření radiálního kmitání na hřídelích
The 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda detekuje radiální vibrace na hřídelích strojů s kluznými ložisky s kapalinou u hřídelů o průměru nad 50 mm. Jeho lineární rozsah 2 mm a vysoká citlivost (< 2 mV/V) zajišťují přesné měření posunutí pro automatizované monitorování vibrací.
Monitorování axiální (tlačné) polohy
S závitem 3/8-24 UNF a celkovou délkou pouzdra 3,0 palce 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda měří axiální polohu rotujících komponentů a podporuje automatizované řízení tlakové síly v kompresorech a turbínách.
Měření klíčové fáze a otáček
Pomocí miniaturizovaného koaxiálního konektoru ClickLoc a kabelu FluidLoc o délce 1,0 metru 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda poskytuje signály pro referenční klíčový fázor a detekci otáček hřídele, což umožňuje přesné časování a synchronizaci v automatických strojích.
Integrace s automatizačními systémy
Kapacita prodlužovacího kabelu sondy 69,9 pF/m a pole vodičů o průřezu 16–24 AWG umožňují bezproblémovou integraci se senzory Proximitor a stávajícími moduly monitorování, čímž se zkracuje doba nastavení v automatických provozních prostředích.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Kabelové spojení s vysokou tahovou pevností
Zapatenovaný design CableLoc poskytuje tahovou pevnost 330 N, čímž zajišťuje bezpečné připojení 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda kabelu k špičce sondy pro nepřetržitý automatický provoz bez odpojení.
Odolné spojení hrotu sondy
Metoda lití TipLoc posiluje spojení špičky sondy s tělem sondy, čímž umožňuje 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda odolat průmyslovým vibracím a prodloužit životnost v systémech automatického monitorování.
Ochrana proti tekutinám v náročných prostředích
Volitelný kabel FluidLoc brání vniknutí oleje a jiných kapalin do vnitřku sondy, čímž udržuje přesnost signálu v automatických zařízeních s kluznými ložisky s kapalinnou vrstvou.
Zpětná kompatibilita pro snadné aktualizace
The 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda je kompatibilní s existujícími sondami a prodlužovacími kabely řady 3300, což umožňuje automatizovaným systémům provést aktualizaci bez nutnosti výměny modulů pro monitorování nebo senzorů.
Provoz v širokém rozsahu teplot
Provozující se v rozmezí teplot od –52 °C do +177 °C, 330101-00-30-10-11-00 3300 XL 8 mm blízkostní sonda spolehlivě funguje v extrémních průmyslových prostředích a zajišťuje nepřetržitý automatický sběr dat.
