Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-27-10-02-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
2.7v |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
20,5x22,4x3,3cm |
|
Hmotnost: |
0,1kg |
Popis

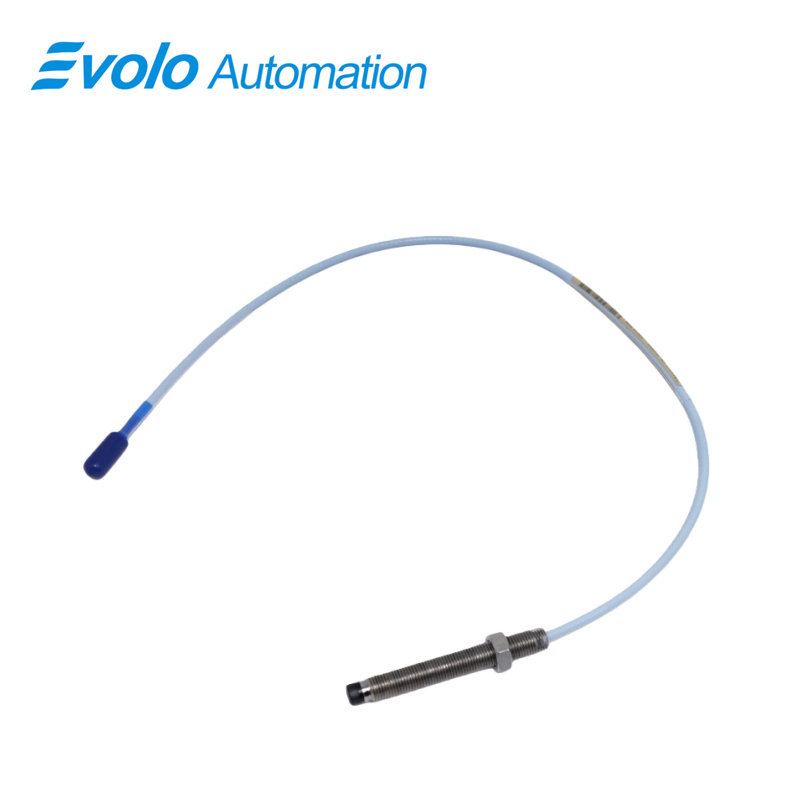

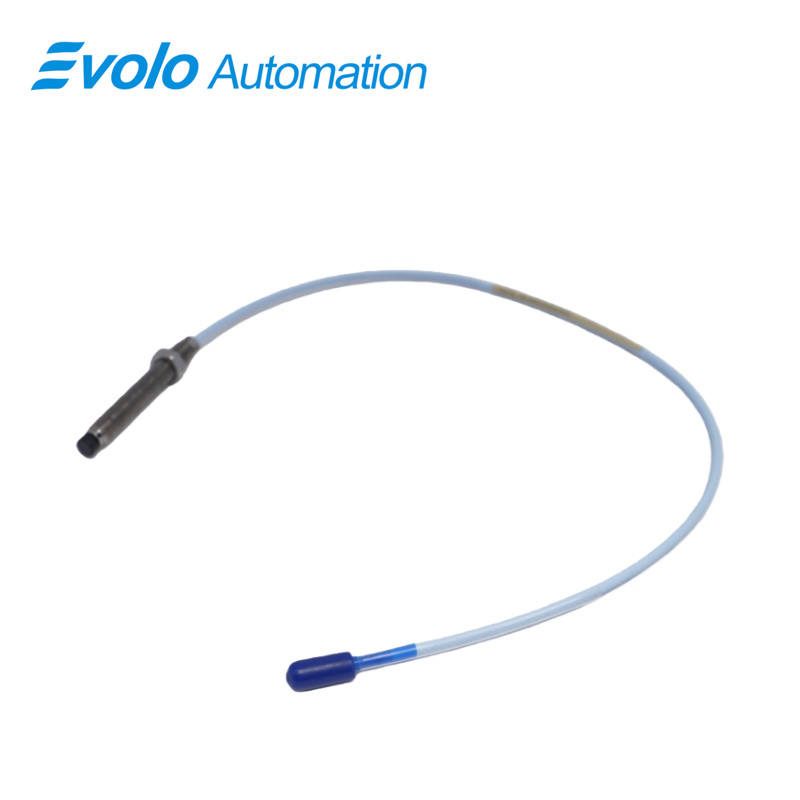

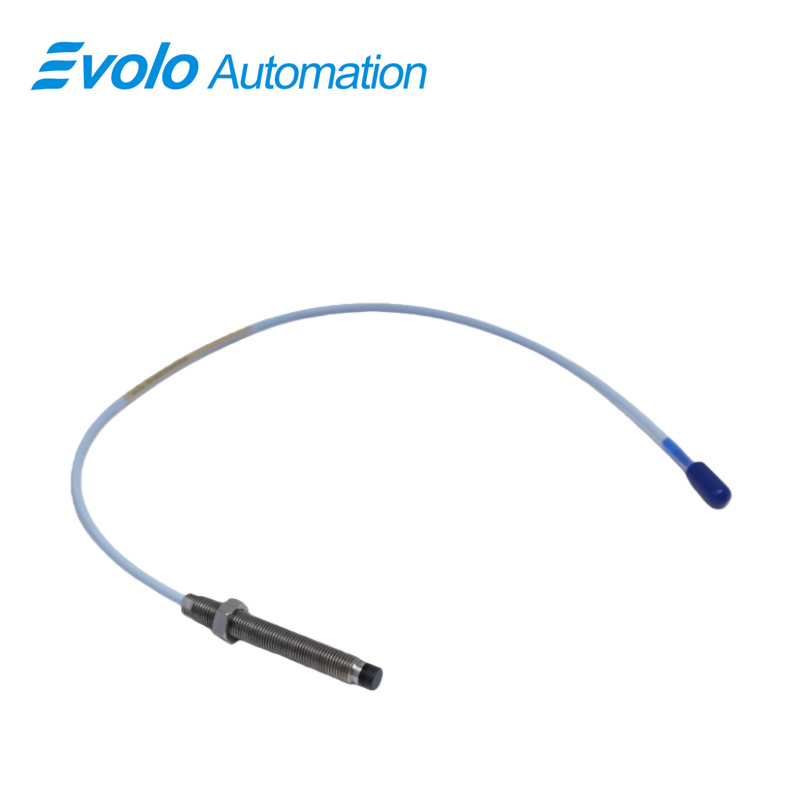

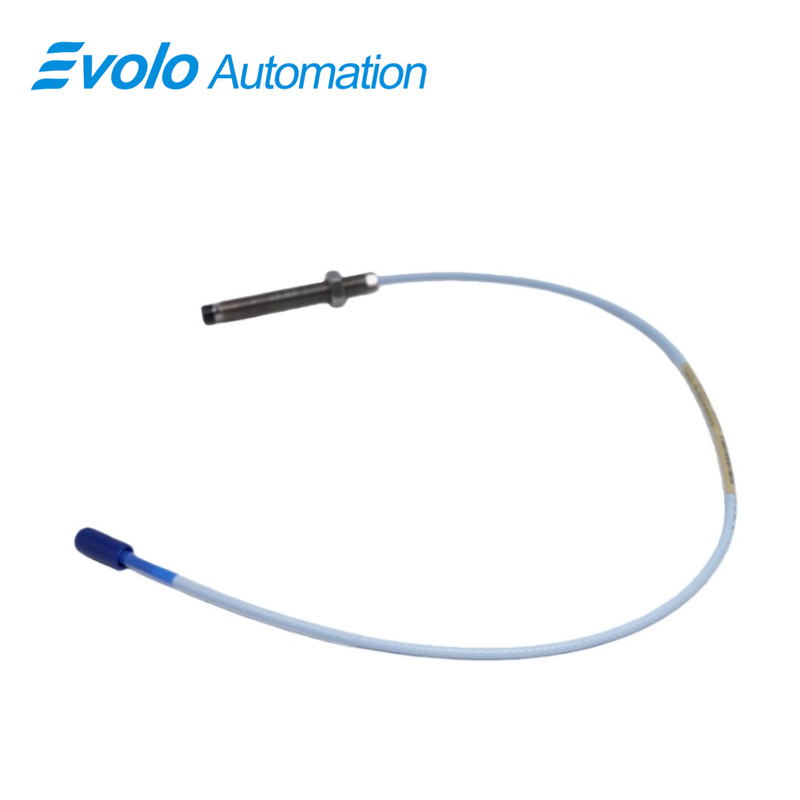

The indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm poskytuje napěťový výstup přímo úměrný vzdálenosti mezi hrotem snímače a cílovou vodivou povrchem. Je navržen pro měření jak statické polohy, tak dynamických vibrací. indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm má lineární rozsah 2 mm, výstupní odpor 50 Ω a kapacitu prodlužovacího kabelu 69,9 pF/m. Provoz v teplotním rozsahu od −52 °C do +177 °C (−62 °F do +350 °F) umožňuje jeho použití u strojů s kluznými ložisky a podporuje referenční monitorování Keyphasor a monitorování otáček. Snímač je vybaven závitem 3/8-24 UNF, standardním kabelem o délce 1,0 metru a miniaturizovaným koaxiálním konektorem ClickLoc. Patentované konstrukce TipLoc (formování hrotu) a CableLoc zajišťují bezpečné připojení s tahovou pevností 330 N, zatímco volitelný kabel FluidLoc brání úniku oleje nebo jiných kapalin. Plně kompatibilní se součástmi systému 3300 XL, indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm splňuje mechanické konfigurační požadavky a požadavky na lineární rozsah dle normy API 670, což umožňuje snadnou integraci a vzájemnou výměnu s existujícími snímači a prodlužovacími kabely řady 3300 o průměru 5 mm a 8 mm.
Použití
Měření vibrací ložisek u strojů s kluznými ložisky
The indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm zachycuje dynamické vibrace s lineárním rozsahem 2 mm a vytváří výstupní napětí úměrné posunutí hrotu, což umožňuje provozovatelům přesně monitorovat vibrace ložisek v čerpadlech, turbínách a motorech.
Monitorování polohy hřídele pro signály Keyphasor
Vybavený závitem sondy 3/8-24 UNF a konektorem ClickLoc, indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm poskytuje přesná měření polohy hřídele pro generování referenčních signálů Keyphasor pro řízení otáček a systémy prediktivní údržby.
Sledování axiálního a radiálního posunutí
S výstupním odporem 50 Ω a kapacitou prodlužovacího kabelu 69,9 pF/m indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm měří axiální a radiální posunutí na rotujících zařízeních, což umožňuje jemné nastavení zarovnání a mezery mezi částmi.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Vzdornost vysokým teplotám
Pracovní rozsah od -52 °C do +177 °C (-62 °F do +350 °F), čímž indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm vydrží extrémní průmyslové podmínky bez ovlivnění výstupu a zajišťuje spolehlivá měření i v prostředích s vysokou teplotou.
Robustní mechanické připojení
Zapatenované konstrukce TipLoc a CableLoc zajistí hrot sondy i kabel tahovou silou 330 N, čímž zabrání náhodnému odpojení a zaručí konzistentní přenos signálu během provozu stroje.
Flexibilní integrace systému
Plně kompatibilní s existujícími sondami a prodlužovacími kabely řady 3300 o průměru 5 mm a 8 mm, indukční snímač vzdálenosti 330101-00-27-10-02-00 3300 XL 8 mm splňuje standardy API 670 pro mechanickou konfiguraci a lineární rozsah, čímž zjednodušuje modernizaci a zkracuje dobu uvedení do provozu.
