Přehled
Místo původu: |
USA |
Název značky: |
Bently Nevada |
Typ modelu: |
330101-00-11-10-02-00 |
Podrobnosti o obalu: |
Originální nový, továrně zalepený |
Dodací doba: |
5-7 dní |
Podmínky platby: |
T/T |
Dodací schopnost: |
Skladem |
Rychlý detail
|
Možnost délky nezařízené části (minimální délka nezařízené části): |
0,0 palce |
|
Možnost celkové délky pouzdra (minimální délka pouzdra): |
1,1 in |
|
Možnost celkové délky: |
1,0 metru (3,3 stopy) |
|
Možnost konektoru a typu kabelu: |
Miniaturní koaxiální konektor ClickLoc, standardní kabel |
|
Možnost schválení orgánem: |
Nevyžaduje se |
|
Závit pouzdra sondy: |
3/8-24 UNF závit |
|
Maximální délka zaříznutí závitu: |
0,563 in |
|
Rozměr: |
1,6x1,3x120 cm |
|
Hmotnost: |
0,05 kg |
Popis

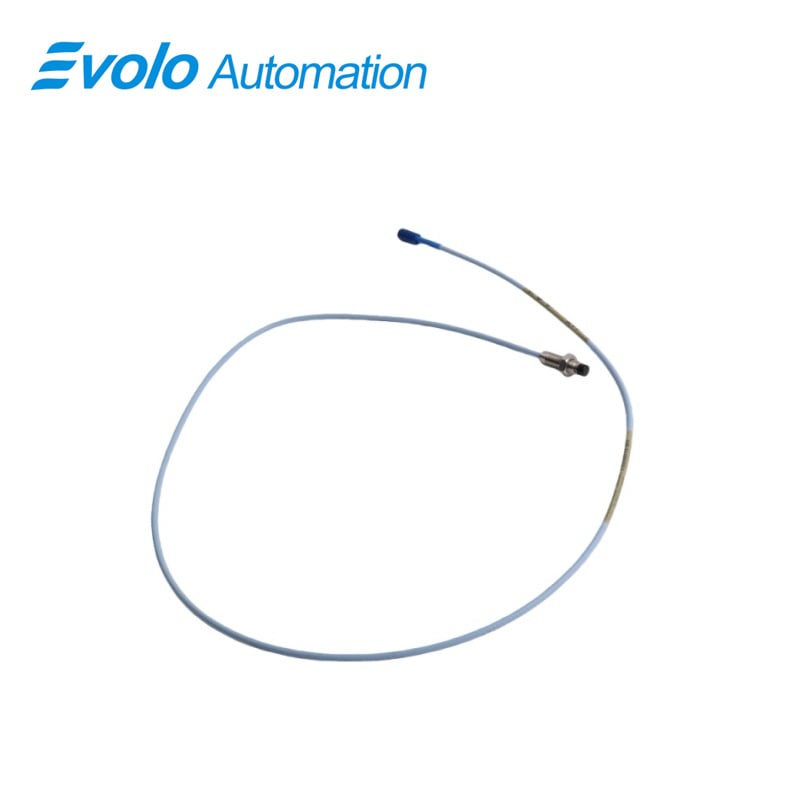

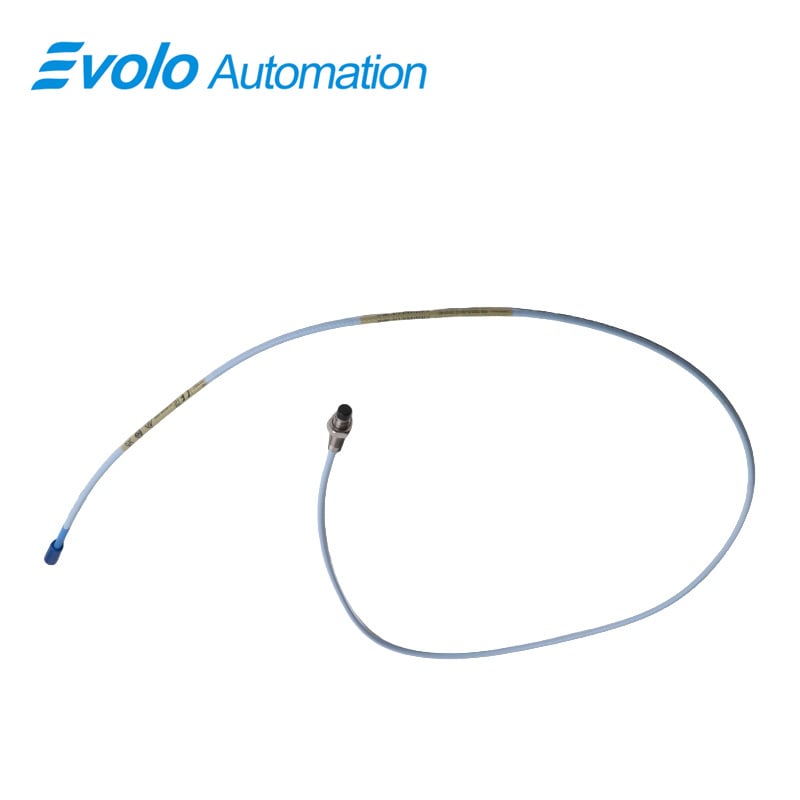

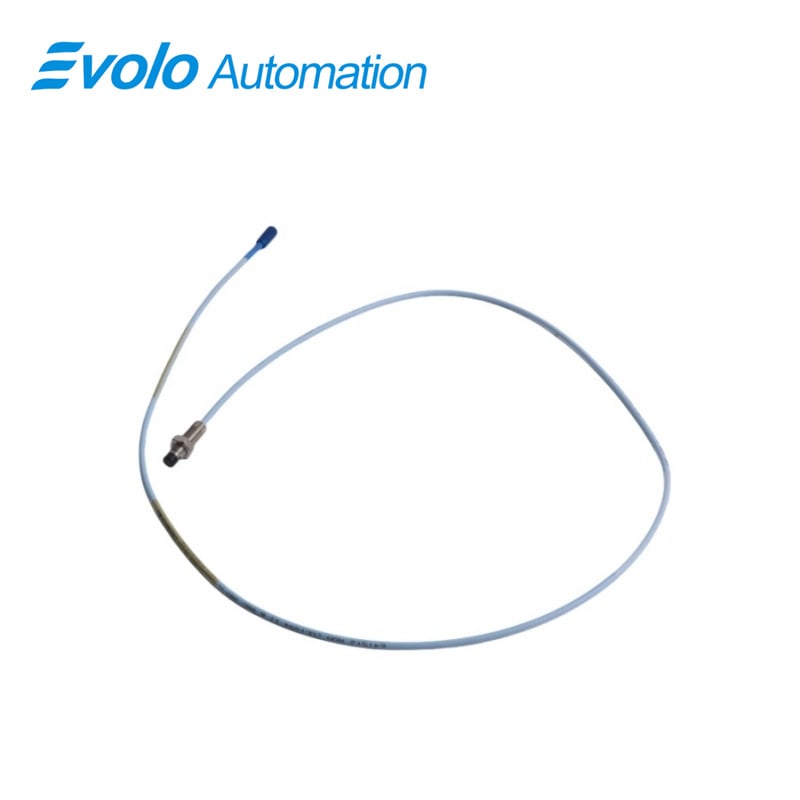

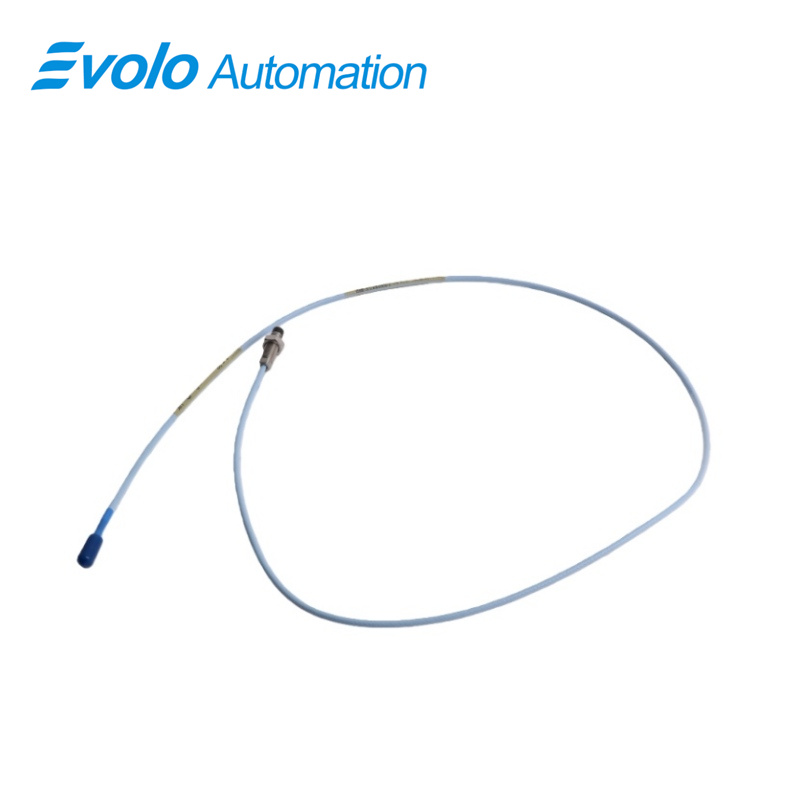

The indukční snímač vzdálenosti 330101-00-11-10-02-00 řady 3300 XL, průměr 8 mm poskytuje výstupní napětí úměrné vzdálenosti mezi hrotem sondy a měřenou vodivou plochou. 330101-00-11-10-02-00 3300 XL 8 mm měří statickou polohu i dynamické vibrace u strojů s kluznými ložisky s kapalinovým filmem s lineárním rozsahem 2 mm a výstupním odporem 50 Ω. Provozní teplotní rozsah činí od −52 °C do +177 °C a pouzdro sondy s závitem 3/8-24 UNF umožňuje přesné upevnění s délkou závitového zapadnutí 0,563 palce. Miniaturní koaxiální konektor ClickLoc a standardní kabel délky 1,0 metru umožňují snadnou integraci do automatizačních systémů. 330101-00-11-10-02-00 3300 XL 8 mm je kompatibilní s komponenty řady 3300 o průměru 5 mm a 8 mm a podporuje aplikace pro referenční měření Keyphasor a měření otáček, přičemž zachovává zaměnitelnost se stávajícími sondami a prodlužovacími kabely.
Použití
Měření vibrací u kluzných ložisek
The 330101-00-11-10-02-00 3300 XL 8 mm měří dynamické vibrace hřídele s lineárním rozsahem 2 mm a výstupním odporem 50 Ω, což umožňuje přesné sledování radiálních vibrací u strojů s kluznými ložisky s tekutinovou vrstvou.
Sledování polohy na rotujících hřídelích
Použijte 330101-00-11-10-02-00 3300 XL 8 mm měří statické polohy hřídele s vysokou přesností v teplotním rozsahu od −52 °C do +177 °C, čímž zajišťuje spolehlivé detekování posunů hřídele v těsných mechanických uspořádáních.
Rychlost a reference Keyphasor
The 330101-00-11-10-02-00 3300 XL 8 mm vyrábí stejnosměrné napětí úměrné vzdálenosti (meze), čímž podporuje generování signálu Keyphasor a výpočet otáček hřídele v automatizovaných systémech monitorování.
Specifikace
|
Provozní a skladovací teplota: |
-52°C až +177°C (-62°F až +350°F) |
|
Citlivost napájení: |
Méně než 2 mV změny výstupního napětí na volt změny vstupního napětí |
|
Výstupní odpor: |
50 Ω |
|
Kapacita prodlužovacího kabelu: |
69,9 pF/m (21,3 pF/ft) typicky |
|
Připojení v terénu: |
0,2 až 1,5 mm² (16 až 24 AWG) |
|
Lineární rozsah: |
2 mm (80 mils) |
Konkurenční výhodu
Přímá integrace s automatizačními systémy
The 330101-00-11-10-02-00 3300 XL 8 mm je vybaven miniaturizovaným koaxiálním konektorem ClickLoc a standardním kabelem o délce 1,0 metru, což zjednodušuje instalaci do stávajících řídicích systémů bez nutnosti použití speciálních kabelů.
Zaměnitelný se stávajícími komponenty řady 3300
Všechny 330101-00-11-10-02-00 3300 XL 8 mm sondy mohou přímo nahradit sondy a prodlužovací kabely řady 3300 o průměru 5 mm a 8 mm, čímž se snižuje výpadkový čas při údržbě a úsilí spojené s přizpůsobením komponent.
Odolný provoz v extrémních prostředích
The 330101-00-11-10-02-00 3300 XL 8 mm provoz v rozmezí teplot od −52 °C do +177 °C a podpora montáže pomocí závitu 3/8-24 UNF zajistí spolehlivý provoz za vysokých teplot nebo v průmyslových podmínkách.
Vysoká přesnost výstupu
S lineárním rozsahem 2 mm a citlivostí výstupu menší než 2 mV změny na volt vstupního napětí 330101-00-11-10-02-00 3300 XL 8 mm zajišťuje přesné měření mezery a umožňuje tak přesnou regulaci a diagnostiku rotačních zařízení.
