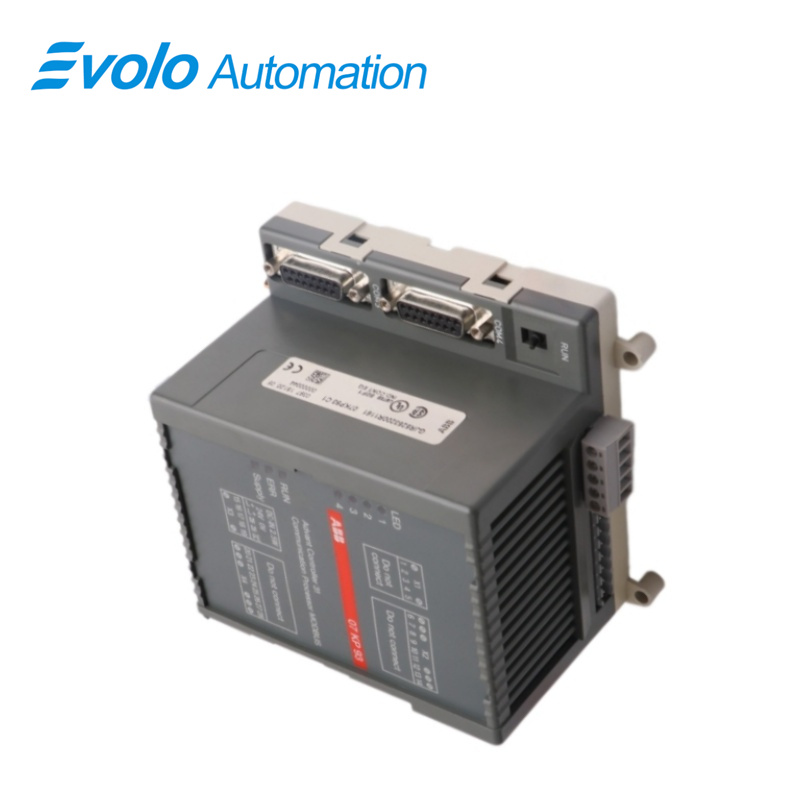

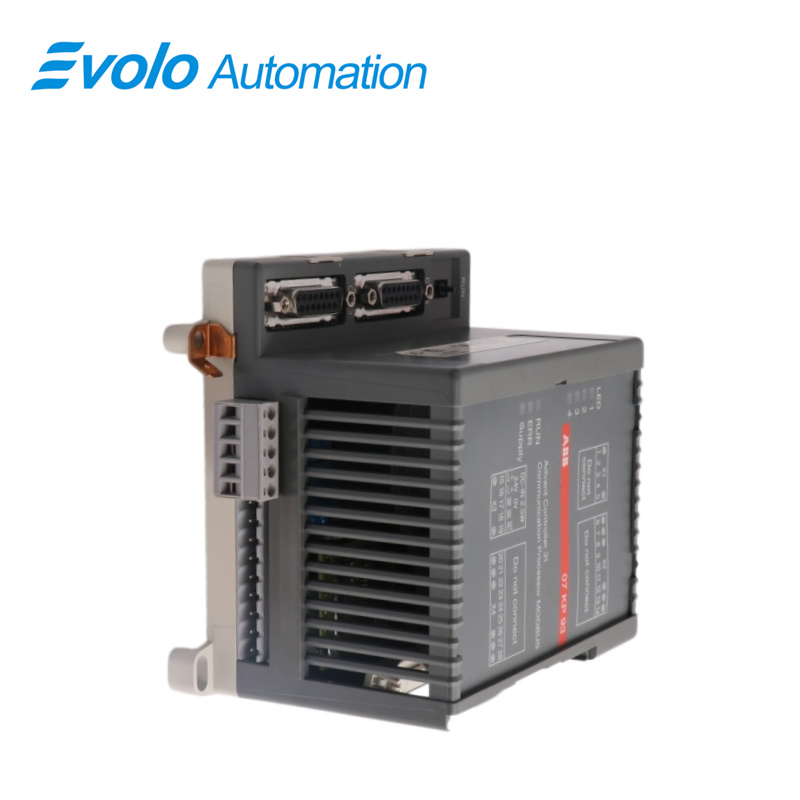

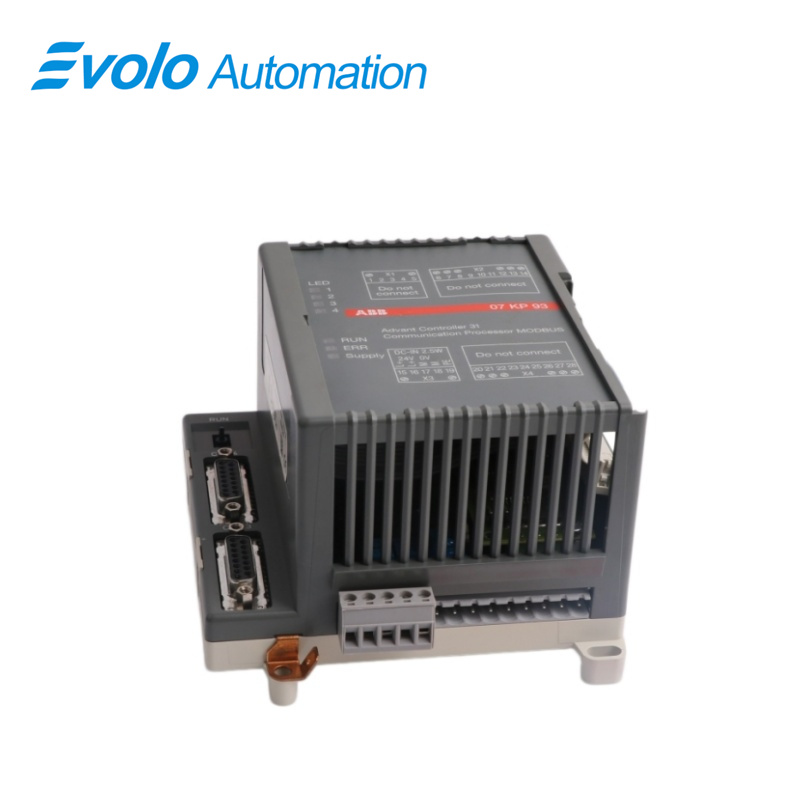

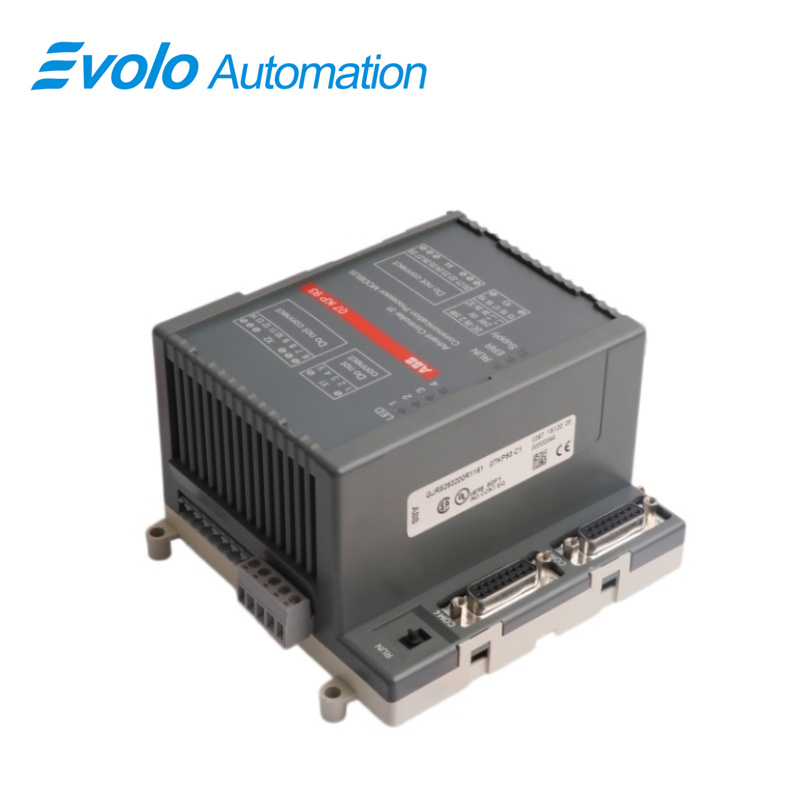

Přehled

Místo původu:	Švédsko
Název značky:	ABB
Typ modelu:	07KP93 GJR5253200R1161
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Počet sériových rozhraní:	2
Počet paralelních rozhraní:	1 síťové rozhraní pro připojení k základní jednotce Advant Controller 31
Diagnostika:	4 LED diody: LED1…LED4
Provozní a chybové indikace:	3 LED diody: RUN, ERR, Supply
Průřez vodiče pro odnímatelné svorkovnice:	Max. 2,5 mm²
Jmenovité napájecí napětí:	24 V DC
Ztrátový výkon:	Typ. 2,5 W (max. 5 W)
Maximální proudový odběr při jmenovitém napětí:	210 mA
Maximální proudový odběr při napájecím napětí 30 V:	170 mA
Ochrana proti nesprávnému připojení svorek:	Ano
Standard rozhraní:	EIA RS–232 nebo EIA RS–485
Elektrická izolace:	Ano, rozhraní vzhledem k sobě navzájem a vzhledem ke zbytku jednotky
Přiřazení svorek a popis rozhraní:	COM3, COM4 viz strana 7.3–7
Indikátory LED:	Napájení: 1 zelená LED dioda, ERR: 1 červená LED dioda, RUN: 1 zelená LED dioda, LED1…LED4: 4 žluté LED diody
Montáž:	Montážní lišta DIN podle normy DIN EN 50022–35, hluboká 15 mm
Upevnění:	4 šrouby M4
Rozměry (šířka × výška × hloubka):	140 × 120 × 85 mm
Způsob vedení:	Odpojitelné svorkovnice se šroubovými svorkami, max. 2,5 mm²
Hmotnost:	450 g
Poloha montáže:	Svisle, svorky nahoře a dole
Chlazení:	Přirozená konvekce, nesmí být bráněna kabelovými kanály ani jinými materiály namontovanými v rozvaděčové skříni

Popis

Komunikační procesor 07 KP 93 je rozhranový modul se dvěma sériovými rozhraními MODBUS RTU. Komunikační procesor umožňuje připojení externích zařízení k systému Advant Controller 31 pomocí protokolu MODBUS RTU.

Nejdůležitější vlastnosti komunikačního procesoru jsou:

2 sériová rozhraní:

použitelná v souladu s normami EIA RS-232 nebo EIA RS-485 (COM3, COM4)

Možné provozní režimy:

COM3 COM4

Master Slave (režim master-master nefunguje)

Slave Master

Slave Slave

Komunikace s základními jednotkami AC 31 probíhá prostřednictvím funkčních bloků / připojovacích prvků (viz také programovací software 907 KP 93).

Použití

Energetika a elektrárny: Používá se v systémech monitoringu elektráren pro získávání dat od jističů, reléových ochran nebo elektroměrů prostřednictvím protokolu Modbus.

Olejový, plynárenský a petrochemický průmysl: Připojuje průtokoměry, tlakové snímače a různé jiné polní analytické přístroje v rafineriích nebo na stanicích ropovodů.

Úpravna vody a environmentální inženýrství: Integrováno do řídicích šňůr čerpadel a filtrací systémů pro monitorování provozního stavu měničů a parametrů kvality vody.

Metalurgie a zpracování kovů: Koordinuje logickou komunikaci mezi pohony motorů a hlavním řídicím zařízením v automatizovaných výrobních linkách továren.

Papírenský, tiskařský a textilní průmysl: Používá se v komplexních vinicích nebo tiskařských strojích k zajištění synchronizace dat mezi víceosovými pohony a PLC.

Automatizace budov a klimatizační systémy: Propojuje systémy řízení budov (BMS) a koncové řídicí jednotky v systémech VZT ve velkých továrnách.

Klíčové technické vlastnosti

Návrh se dvěma sériovými porty: Poskytuje dva sériové rozhraní (COM3, COM4), která lze nakonfigurovat jako fyzickou vrstvu RS-232 nebo RS-485.

Přepínání mezi režimy master/slave: Podporuje provozní režimy Modbus master nebo slave, což usnadňuje integraci s různými externími jednotkami.

Vysoká kompatibilita: Jako náhradní součást systémů DCS/PLC lze zařízení bezproblémově vložit do paralelního rozšiřovacího slotu systému AC31.

Průmyslová ochrana: Splňuje certifikace od více klasifikačních společností, např. ABS, PRS a RMRS, a je vhodné pro náročné fyzické prostředí.

Elektrická izolace a poznámky k uzemnění

Ochranná zem (PE) je připojena k rychlodélnému svorkovému kontaktu 6,3 mm pomocí vodiče s průřezem 6 mm² (maximální délka 25 cm). Signály rozhraní COM3 a COM4 jsou vzájemně elektricky odděleny a také odděleny od vnitřní elektroniky zařízení. Následující ilustrace ukazuje, které části zařízení jsou připojeny k PE/PGND.
