Siemens SIWAREX CS 7MH4910-0AA01 Elektro-tehtana kalibracija

Prikaz

Siemens · SIWAREX CS

7MH4910-0AA01 Elektro-tehtana kalibracija

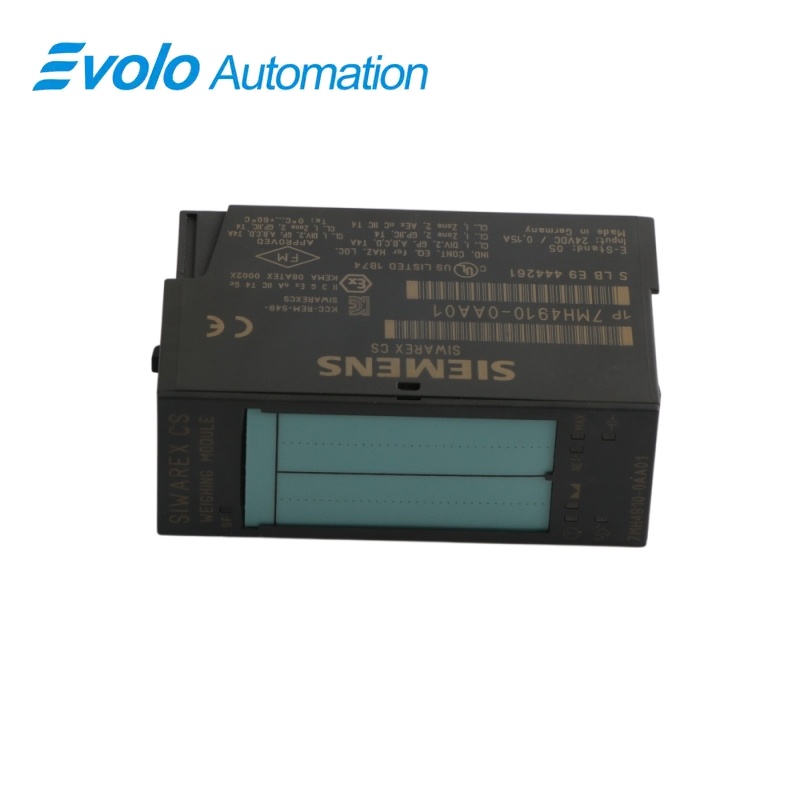

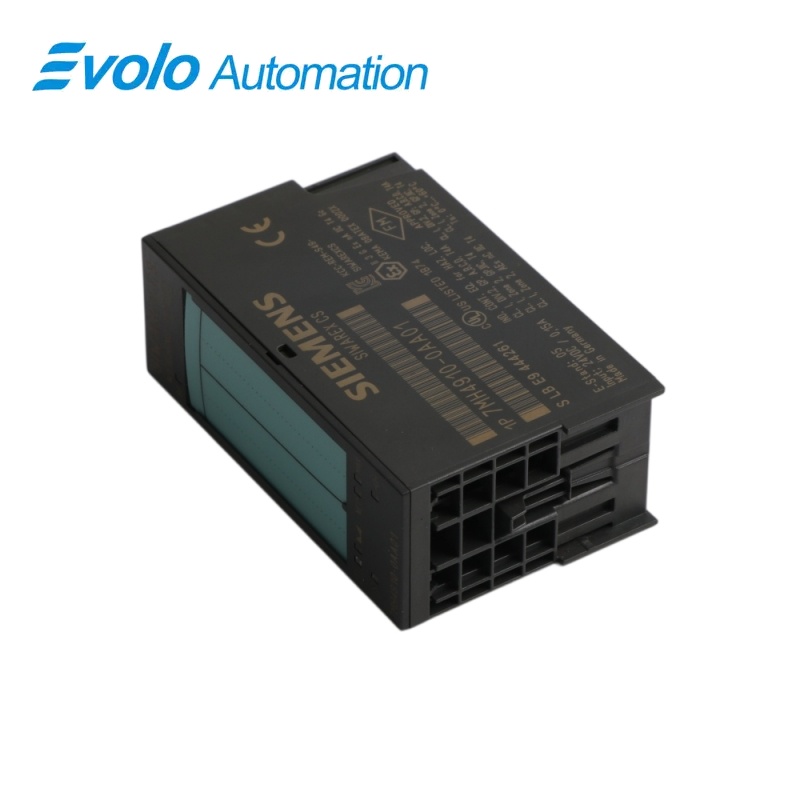

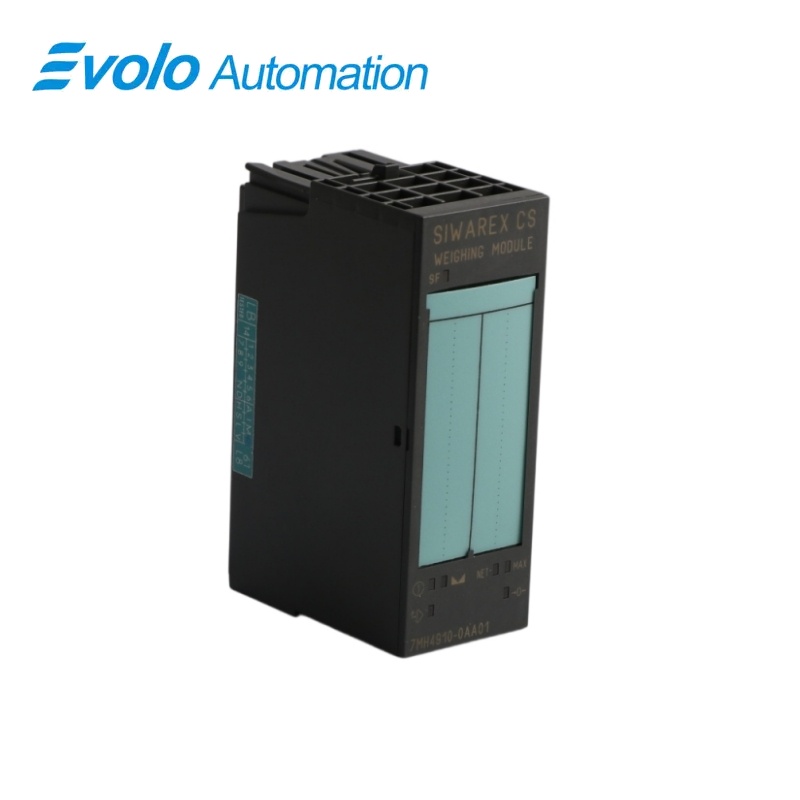

Siemens 7MH4910-0AA01 je SIWAREX CS kalibrirana elektronika za tehtanje za jednu vagu u SIMATIC ET 200S, sa RS232 za puštanje u rad PC-a i TTY izlazom za daljinski prikaz.

Na prvi pogled

Brend	Siemens
Model	7MH4910-0AA01
VRSTA PROIZVODA	Električna teška za kalibraciju
Osnovna funkcija	Obradi jednu skalu za merenje napetosti i prenosi vrednosti težine u SIMATIC ET 200S
Aplikacija ili kompatibilna serija	SIMATIC ET 200S sa IM151-1 osnovnom, standardnom ili visoko funkcionalnom ili IM151-7 CPU

ET 200S Integracija

Koristite odobrenu IM151-1 glavnu stanicu ili IM151-7 CPU i rezervisati 8 bajtova u perifernom rasponu.

Povezivanje u skali

U slučaju da se primenjuje presjek, za svaki model koji se koristi za određivanje presjeka, mora se utvrditi da je presjek u skladu sa standardima za presjek.

Interfejsovi za puštanje u rad

Za postavljanje, koristite RS232 sa SIWATOOL CS-om i pasivni TTY izlaz za kompatibilan daljinski prikaz.

Pregled proizvoda

Siemens 7MH4910-0AA01 je SIWAREX CS kalibrirana elektronika za tehtanje za jednu vagu u SIMATIC ET 200S, sa RS232 za puštanje u rad PC-a i TTY izlazom za daljinski prikaz.

Modul pretvara jedan signal za ćeliju za opterećenje na 50 Hz sa unutrašnjom rezolucijom od 65.535 dijelova i dokumentovanom granicom pogreške od 0,05%. Tri raspona merenja, konfigurisljivo digitalno filtriranje i teorijsko podešavanje podržavaju statičko teženje i merenje sile. Izolovani RS232 port povezuje PC za puštanje u rad, dok izolirani TTY odašiljač pokreće kompatibilan daljinski ekran.

Fokusiranje narudžbine: potvrdi kompletan broj proizvoda, ET 200S tip i verziju glavne stanice, 30 mm terminalni modul, opseg i otpor teretne ćelije, veze štitova i sačuvane parametre skale.

Ključne funkcije

Dobijanje težine u visokom rezoluciji

Modul pretvara jedan signal za ćeliju za opterećenje na 50 Hz sa unutrašnjom rezolucijom od 65.535 dijelova i dokumentovanom granicom pogreške od 0,05%.

Fleksibilno prilagođavanje mere

Tri raspona merenja, konfigurisljivo digitalno filtriranje i teorijsko podešavanje podržavaju statičko teženje i merenje sile.

Integrirane postavke i prikazni linkovi

Izolovani RS232 port povezuje PC za puštanje u rad, dok izolirani TTY odašiljač pokreće kompatibilan daljinski ekran.

Službene specifikacije

Nominirana napona napajanja	24 V DC iz PM-E napajnog modula
Statička ograničenja snabdevanja	s druge energije
Dinamički ograničenja snabdevanja	s druge strane, električni ugalj
Neperiodična preobremenjenost	35 V DC za 500 ms sa 50 s oporavkom
Maksimalna potrošnja struje	150 mA
Tipični gubitak energije	5 W
ET 200S potpora	Obično ispod 10 mA
Tačnost kalibracije	Klasa III, 2000 d (pi = 0,4)
Granica greške	Najviše 0,05% pri 20 °C ± 10 K
Brzina ažuriranja merenja	50 Hz
Interno rešavanje	65,535 dijelova
Razmak signala za punjenje ćelije	0 do 1, 0 do 2 i 0 do 4 mV/V
Uzbuđenje u ćeliji za opterećenje	Obično 6 V DC, najviše 68 mA
Dozvoljena otpornost ćelije za opterećenje	87 do 4010 Ω sa modulom ili SIWAREX IS interfejsom
Sredina filtera sa niskim prolaskom	0,05 do 5 Hz
Prosečna dužina filtera	2 do 255 izmjerenih vrijednosti pri 20 ms po vrijednosti
RS232 interfejs	9600 baudova, 8 bitova podataka, parna pariteta, 1 stop bit, najviše 15 m, 500 V izolacija DC
Interfejs TTY	Pasivni TxD pri 9600 baudova, 8E1, maksimalno 125 m pri 20 mA, maksimalna struja petlje 25 mA, 500 V izolacija istovremenog struje
Dimenzije modula	30 × 80 × 50 mm
Tehnička težina	75 g

Zvanični izvor: Službeni tehnički podaci kompanije Siemens za 7MH4910-0AA01 .

Često postavljana pitanja

Koje ET 200S glavne stanice mogu koristiti sa 7MH4910-0AA01?

Upotreba glavne stanice IM151-1 Basic, Standard ili High Feature ili procesora IM151-7 na određenoj verziji.

Kako da povežem PC sa 7MH4910-0AA01?

Povežite računar sa izoliranim RS232 interfejsom i koristite SIWATOOL CS za postavljanje i dijagnostiku.

Može li 7MH4910-0AA01 da upravlja daljinskim prikazom težine?

Pasivni TTY odašiljač je namijenjen za kompatibilan daljinski prikaz i podržava maksimalnu dužinu linije od 125 m pri 20 mA.

Koje signale ćelije za opterećenje može meriti 7MH4910-0AA01?

Modul pruža odabirni opseg od 0 do 1, 0 do 2 i 0 do 4 mV/V za ćelije za merenje napetosti.

Šta treba da sačuvam kada zamjenim 7MH4910-0AA01?

Sačuvajte parametre skale, snimite kablovske veze terminala i zadržite hardversku konfiguraciju ET 200S prije nego što uklonite modul.

Koji je terminalni modul potreban za 7MH4910-0AA01?

Uređaj se instalira na terminalni modul TM-E od 30 mm, kao što je 6ES7193-4CG20-0AA0 i održava se određena zaštitna veza.

Može li se 7MH4910-0AA01 koristiti u opasnim područjima?

Modul se može koristiti u zoni 2 pod navedenim uslovima instalacije, dok ćelije za opterećenje u zoni 1 zahtijevaju opcijski SIWAREX IS interfejs.

Kompatibilnost i napomene za narudžbu

Pre nego što naručite 7MH4910-0AA01: potvrdi kompletan broj proizvoda, ET 200S tip i verziju glavne stanice, 30 mm terminalni modul, opseg i otpor teretne ćelije, veze štitova i sačuvane parametre skale.

Kontrolna lista kompatibilnosti

• Upotreba odobrene glavne stanice IM151-1 ili procesora IM151-7 na nivou navedene verzije.
• Uređaj se instalira na terminalni modul TM-E od 30 mm i zadržava potrebne veze štitova.
• Za sve druge uređaje, koji su opremljeni sa sistemom za upravljanje brzinom, mora se utvrditi da je u skladu sa standardima ISO/IEC 17025:2003 i ISO/IEC 17025:2003 i da je u skladu sa standardima ISO/IEC 17025:2003 i ISO/IEC 17025:2003 i ISO/IEC
• Zaštitite parametre skale i zadržite hardversku konfiguraciju ET 200S prije zamjene.
• Ako je potrebno, provjerite da li je potrebno instalirati RS232 sistem, prikaz TTY ili SIWAREX IS interfejs.
