Smernice za upravljanje i upravljanje
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
- Instaliranje isključivo u kompatibilni SIMATIC S7-1500 sistem sa dovoljno zadnjeg sloja i napajanja.
- Podudaraju AK01 hardversku generaciju i instaliran firmware tačno.
- Koristite TIA Portal V14 ili noviju verziju koja podržava ovaj ulaz u hardverski katalog.
- Čuvajte SIMATIC memorijsku karticu sa njenim potvrđenim projektom i sadržajem memorije za učitavanje.
- Obnovite ime uređaja PROFINET, IP konfiguraciju, topologiju porta i odnose između uređaja IO.
- Provjerite konfigurisana područja adresa, procesne slike i zadržavanje podataka.
- Ne zamjenjujte specifikacije AK02 ili AK03 bez dokumentovane revizije migracije.
SIEMENS · SIMATIC S7-1500

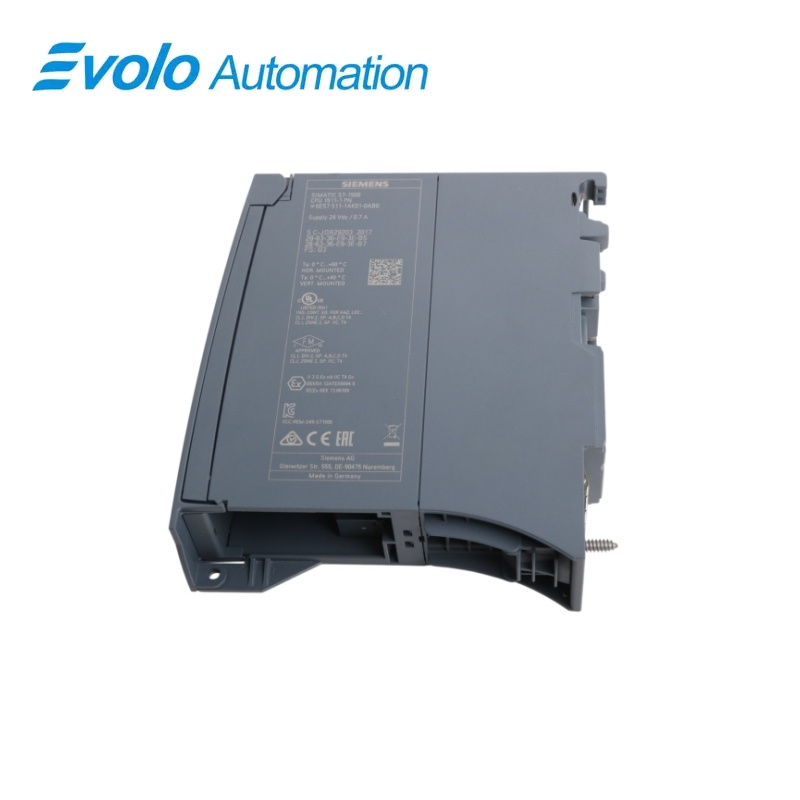

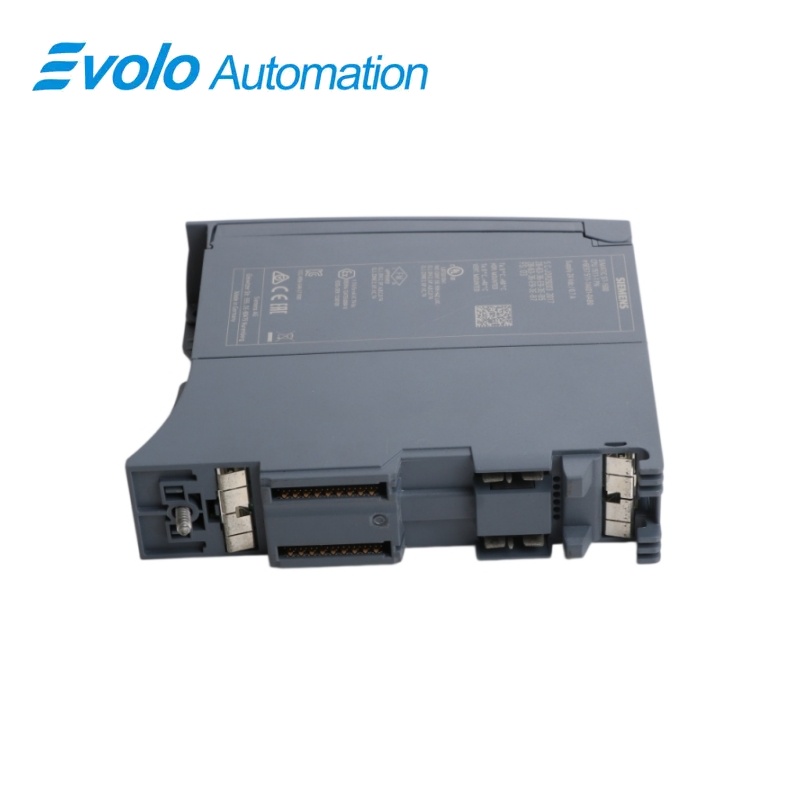

6ES7511-1AK01-0AB0 CPU 1511-1 PN
Siemens 6ES7511-1AK01-0AB0 je SIMATIC S7-1500 CPU 1511-1 PN sa odvojenim programom od 150 KB i područjem radne memorije podataka od 1 MB. Njegov integrisani PROFINET interfejs pruža dva RJ45 porta sa unutrašnjim prekidačem za komunikaciju upravljača i uređaja. Ova generacija hardvera je dokumentovana sa firmverom V2.0 i inženjeringom u TIA Portalu V14. CPU zahtijeva SIMATIC memorijsku karticu, tako da se firmware, hardverski katalog, sadržaj memorijske kartice, identitet mreže i sigurnosna podrška projekta moraju provjeriti prije zamjene.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6ES7511-1AK01-0AB0 |
| VRSTA PROIZVODA | SIMATIC S7-1500 Programirajući kontroler CPU |
| Osnovna funkcija | Izvršuje mašinsku i procesnu automatizaciju sa integrisanom komunikacijom PROFINET-a |
| Aplikacija ili kompatibilna serija | Automatski sistemi SIMATIC S7-1500 |
Tačna revizija CPU-a
Umesto prenosa podataka o performansama AK02 ili AK03, uporedi hardversku generaciju AK01 i instaliran firmware.
Memorija i projekat
Držite potvrđenu kopiju TIA portala i potvrdite SIMATIC memorijsku karticu pre nego što uklonite kontroler.
Profinet
Zapamti ime uređaja, IP postavke, oba dodeli porta, topologiju i svaki IO-rešenja odnosa.
Pregled proizvoda
Siemens 6ES7511-1AK01-0AB0 je SIMATIC S7-1500 CPU 1511-1 PN sa odvojenim programom od 150 KB i područjem radne memorije podataka od 1 MB. Njegov integrisani PROFINET interfejs pruža dva RJ45 porta sa unutrašnjim prekidačem za komunikaciju upravljača i uređaja. Ova generacija hardvera je dokumentovana sa firmverom V2.0 i inženjeringom u TIA Portalu V14. CPU zahtijeva SIMATIC memorijsku karticu, tako da se firmware, hardverski katalog, sadržaj memorijske kartice, identitet mreže i sigurnosna podrška projekta moraju provjeriti prije zamjene.
Procesira Boolean, word, fiksne i plutajuće tačke instrukcije sa odvojenim programskim i radnim memorijama podataka. Dva RJ45 porta na jednom PROFINET interfejsu za podršku liniji i mrežnim topologijama. Integrirani zaslon i upravljački tipki podržavaju identifikaciju, status i zadatke puštanja u rad u ormaru.
Ključne funkcije
S7-1500 Izvršavanje programa
Procesira Boolean, word, fiksne i plutajuće tačke instrukcije sa odvojenim programskim i radnim memorijama podataka.
Integrisani PROFINET prekidač
Dva RJ45 porta na jednom PROFINET interfejsu za podršku liniji i mrežnim topologijama.

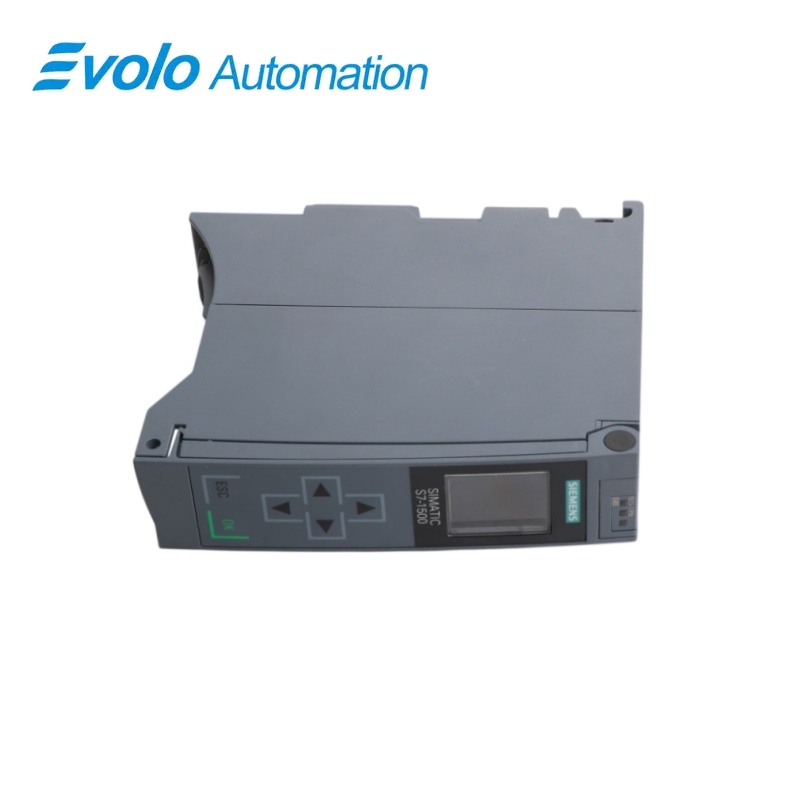

Lokalni prikaz i dijagnostika
Integrirani zaslon i upravljački tipki podržavaju identifikaciju, status i zadatke puštanja u rad u ormaru.
Službene specifikacije
| Hardver i firmver | Funkcionalno stanje hardvera FS03; firmware V2.0 |
|---|---|
| Inženjerski softver | TIA Portal V14 |
| Napon napajanja | 24 V DC; dozvoljeni opseg od 19,2 do 28,8 V |
| Buferiranje prekida napajanja | 5 ms |
| Nominirana i upala struje | 0,7 A nominalno; 1,9 A upad; I2t 0,02 A2s |
| Pozadina i ulazna snaga | 5.5 W napajanje na zadnjem planu; 10 W ulazna snaga |
| Tipični gubitak energije | 5,7 W |
| Radna memorija programa i podataka | 150 KB programa; 1 MB podataka |
| Memorija maksimalnog opterećenja | 32 GB sa SIMATIC memorijskom karticom |
| Slots za memorijske kartice | 1 slot za SIMATIC memorijsku karticu; potrebna kartica |
| Bit, riječ i vrijeme fiksne tačke | 60 ns, 72 ns i 96 ns po instrukciji |
| Vreme rada u plutajućoj tački | 384 ns po instrukciji |
| Ukupni elementi bloka | Maksimalno 4.000 |
| Maksimalna veličina bloka podataka | 1 MB; 64 KB za apsolutno adresirane blokove |
| S7 Brojači i časovnici | 2.048 brojača i 2.048 časovača |
| Maksimalna zadržavanje podataka | ukupno 128 KB; 88 KB za oznake, časnike, brojnike, blokove podataka i tehnološke podatke |
| Područje adrese I/O | 32 KB ulaza i 32 KB izlaza |
| Procesna podjela slika | 32 |
| PROFINET fizički interfejs | 1 interfejs sa 2 RJ45 porta i integrisanim prekidačem |
| Profinet IO kapaciteta | Najviše 128 IO uređaja; najviše 64 IRT uređaja |
Često postavljana pitanja
Koja je verzija portala TIA navedena za 6ES7511-1AK01-0AB0?
Koristite TIA Portal V14 ili noviju verziju koja zadržava tačan ulaz u hardverski katalog AK01.
Da li 6ES7511-1AK01-0AB0 zahteva SIMATIC memorijsku karticu?
Da, upravljač ima jedan slot za karticu i za rad je potrebna kartica.
Koliko radne memorije je dostupno u 6ES7511-1AK01-0AB0?
CPU pruža 150 KB za program i 1 MB za podatke.
Koliko PROFINET portova je ugrađeno u 6ES7511-1AK01-0AB0?
Integrisani interfejs ima dva RJ45 porta povezana putem unutrašnjeg prekidača.
Koliko PROFINET IO uređaja može 6ES7511-1AK01-0AB0 da kontroliše?
Dokumentirani maksimum je 128 IO uređaja, uključujući do 64 IRT uređaja.
Koje snabdevanje treba osigurati za 6ES7511-1AK01-0AB0?
Za upotrebu u skladu sa člankom 6. stavkom 2.
Šta treba da napravim rezervu pre nego što zamijenim 6ES7511-1AK01-0AB0?
Sačuvajte TIA Portal projekat i zapamtite firmware, sadržaj memorijske kartice, ime uređaja, IP parametre, topologiju i zadatke I/O.
