Siemens SINAMICS S zamjenska kontrolna interfejsa za 1200 A Smart Line Modul 6SL3353-6TG41-2CA3
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SINAMICS S

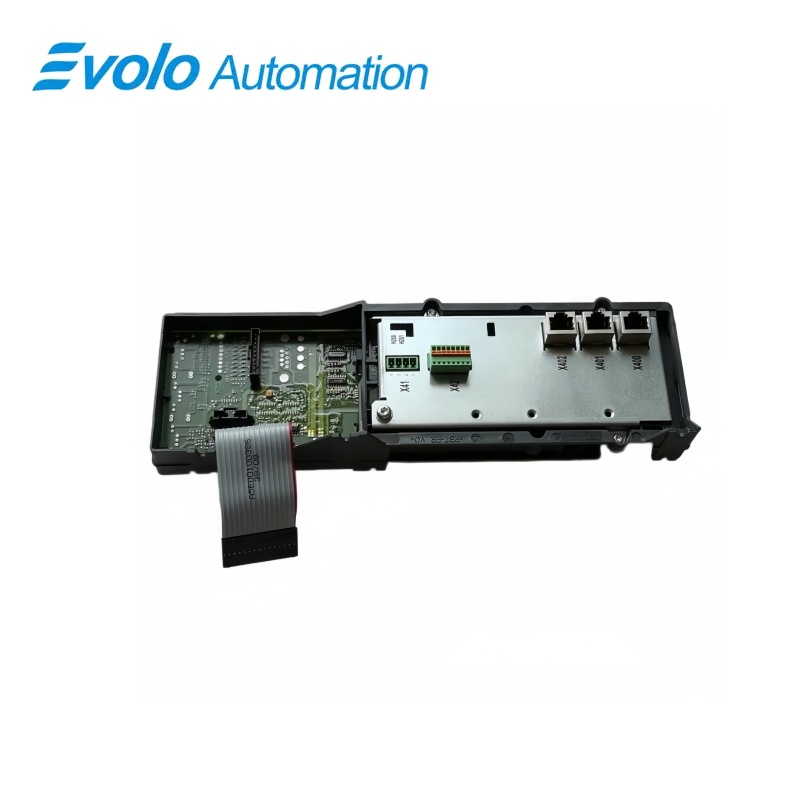

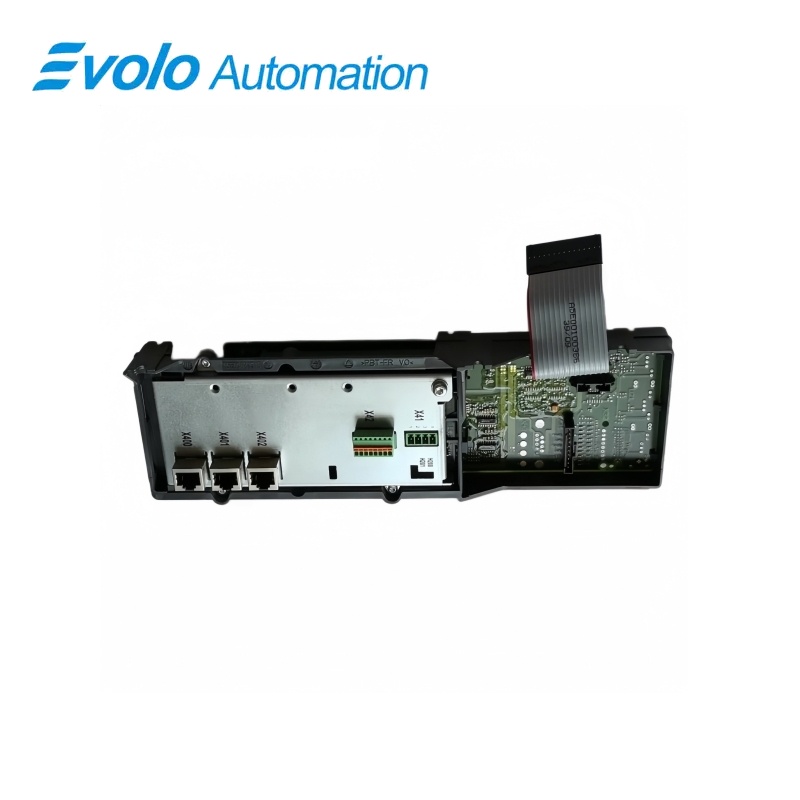

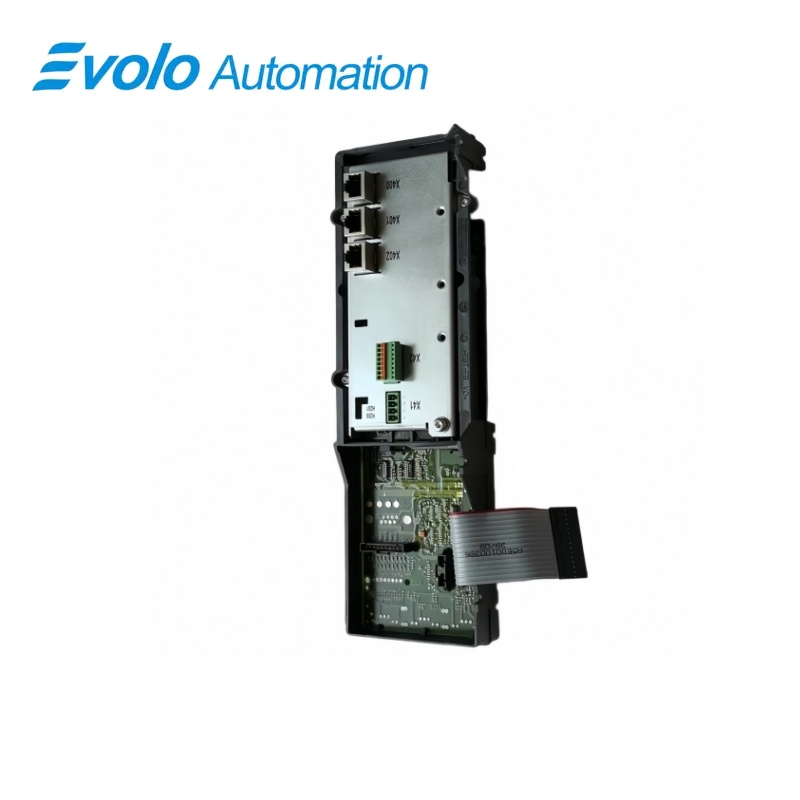

6SL3353-6TG41-2CA3 SINAMICS S zamjenska kontrolna interfejsa za 1200 A Smart Line modul
Ova Siemensova zamenska kontrolna interfejsa za upravljanje je dodeljena Smart Line modulu u formatu šasije 1200 A koji radi od 500 do 690 V trofasnog napajanja na 50 ili 60 Hz.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6SL3353-6TG41-2CA3 |
| VRSTA PROIZVODA | zamjenska kontrolna interfejsa |
| Osnovna funkcija | Obezbeđuje kontrolu komunikacije i LED dijagnostiku za Smart Line Modul u šasijskoj formi |
| Aplikacija ili kompatibilna serija | SINAMICS S šasija Smart Line moduli opremljeni klasičnom kontrolnom interfejs pločom |
Tačna identifikacija
Odgovarajte 6SL3353-6TG41-2CA3 znak po znak i potvrdite kompletnu SINAMICS S zamjensku kontrolnu interfejs ploču za 1200 A Smart Line Module označavanje.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
Ova Siemensova zamenska kontrolna interfejsa za upravljanje je dodeljena Smart Line modulu u formatu šasije 1200 A koji radi od 500 do 690 V trofasnog napajanja na 50 ili 60 Hz.
Karta čini upravljački interfejs za određeni Smart Line Modul u šasijskom formatu i učestvuje u cikličnoj komunikaciji DRIVE-CLiQ. Indikatori Ready i DC LINK identifikuju stanje napajanja, komunikacije, rada i kvarova tokom puštanja u rad i servisiranja. Definisani obrazac treptanja prikazuje napredak preuzimanja firmvera i dozvoljava identifikaciju komponente pomoću parametra p0124.
Ključne funkcije
Kontrola pametnog modula linije
Karta čini upravljački interfejs za određeni Smart Line Modul u šasijskom formatu i učestvuje u cikličnoj komunikaciji DRIVE-CLiQ.
Diagnostika u stanju rada
Indikatori Ready i DC LINK identifikuju stanje napajanja, komunikacije, rada i kvarova tokom puštanja u rad i servisiranja.
Identifikacija firmvera i komponente
Definisani obrazac treptanja prikazuje napredak preuzimanja firmvera i dozvoljava identifikaciju komponente pomoću parametra p0124.
Službene specifikacije
| Raspon snabdevanja domaćinstvom | 500 do 690 V, trofasno pretvorno |
|---|---|
| Frekvencija domaćinstvene linije | 50 ili 60 Hz |
| Prenosni tok | 1200 A |
| Neto težina | 0,4 kg |
| Dijagnostički indikatori | LED-ovi za spremnost i DC LINK |
| Elektronska dijagnostika | Oba LED-a isključena kada elektronika nije na snabdevanju ili kada je izvan tolerancije |
| Normalno stanje komunikacije | Ready Green sa aktivnom komunikacijom DRIVE-CLiQ |
| Trenutna stanje DC-Link | Ready zelen i DC LINK narandžasto |
| Stanje preobremenjenosti u DC-Link-u | Ready zelen i DC LINK crven |
| Komunikacija Država ustanove | Ready narandžasta i DC LINK narandžasta |
| Stanje kvaru komponente | Ready crvena |
| Stanje preuzimanja firmvera | Ready bljeska zeleno/crveno na 0,5 Hz |
| Firmware preuzimanje kompletno stanje | Pripremljen bljeska zelenom/crvenom na 2 Hz; tada je potrebna uključenost |
| Identifikacija LED komponente | Zelen/narandžasti ili crveni/narandžasti treperenje pri 2 Hz kada je aktiviran p0124 |
Često postavljana pitanja
Koja je kvalifikacija modula pametne linije koja mora biti u skladu sa 6SL3353-6TG41-2CA3?
Koristite ga sa modulom Smart Line modula u formatu šasije 1200 A, identifikovanim za trofazno napajanje od 500 do 690 V.
Šta znači narandžasta oznaka "PRAV" na 6SL3353-6TG41-2CA3?
U slučaju da je to moguće, mora se upotrebljavati i druga opcija za upravljanje brzinom.
Kako mogu prepoznati firmware preuzimanje na 6SL3353-6TG41-2CA3?
Indikator za spremnost bljeska zeleno i crveno na 0,5 Hz dok se firmver preuzima.
Šta da radim kada 6SL3353-6TG41-2CA3 trepće zelenom i crvenom pri 2 Hz?
Izvrši traženi ciklus napajanja jer taj obrazac ukazuje da je preuzimanje firmvera završeno.
Može li indikator DC LINK na 6SL3353-6TG41-2CA3 dokazati da je DC link siguran za dodir?
Ne, opasna napetost u DC-link-u može i dalje biti prisutna bez obzira na stanje indikatora, tako da je odobrena procedura izolacije i dalje obavezna.
Kako se aktivira identifikacija komponente za 6SL3353-6TG41-2CA3?
Aktivira se parameter p0124 kako bi se proizveo definisani 2 Hz identifikacioni bljeskajući obrazac.
U slučaju da je testirana na 6SL3353-6TG41-2CA3, treba da se proveri da li je testirana na 6SL3353-6TG41-2CA3 ili na 6SL3353-6TG41-2CA3
U slučaju da se ne primenjuje, testiranje se može provesti na osnovu podataka o upotrebi.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba ploče samo u određenom hardverskom uređenju šasije-formata Smart Line Module.
- Pre uklanjanja, isključite energiju i provjerite DC vezu u skladu sa odobrenom sigurnosnom procedurama SINAMICS.
- Očuvajte projekat pogona i informacije o firmwareu pre nego što zamijenite kontrolnu ploču.
