Siemens SIMATIC NET OSM TP62 Optički prekidač 6GK1105-2AB10
Proizvođač: Siemens
Stanje: potpuno novo
Vreme isporuke: Na zalihama
Poreklo: Njemačka
Garancija: 12 meseci
E-mail: [email protected]
whatsApp: +86-18150117685
- Prikaz
- Pregled proizvoda
- Ključne funkcije
- Službene specifikacije
- Često postavljana pitanja
- Kompatibilnost i napomene za narudžbu
- Modela koja se najbolje prodaju
- Preporučeni proizvodi
Prikaz
SIEMENS · SIMATIC NET OSM/ESM

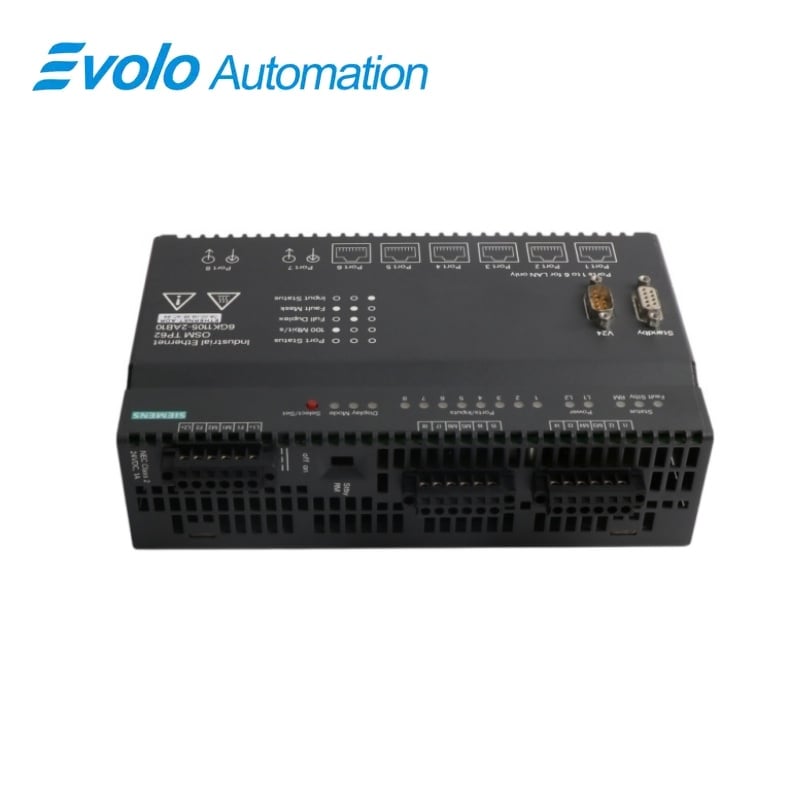

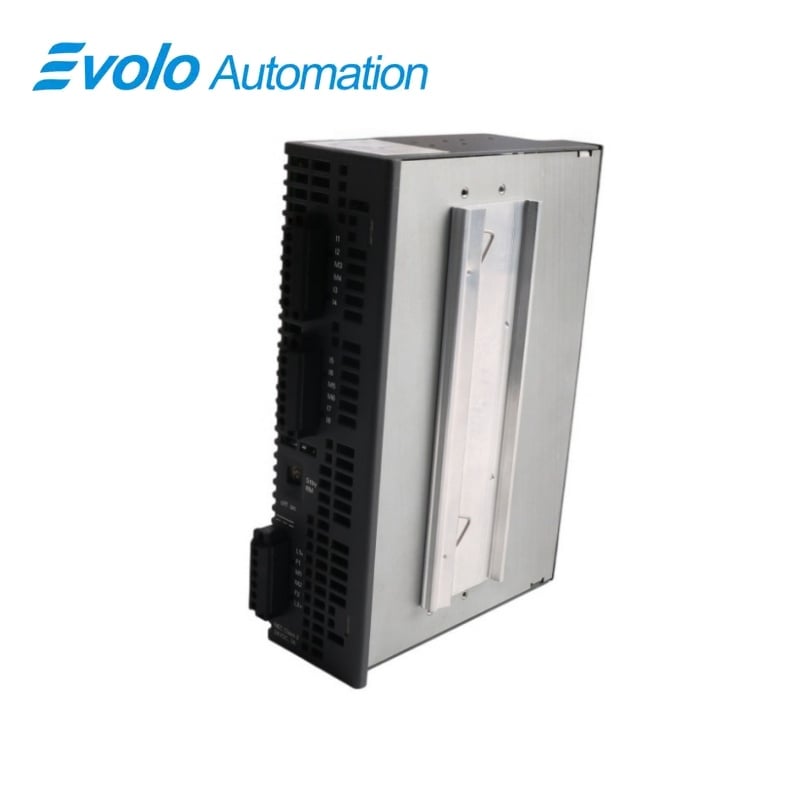

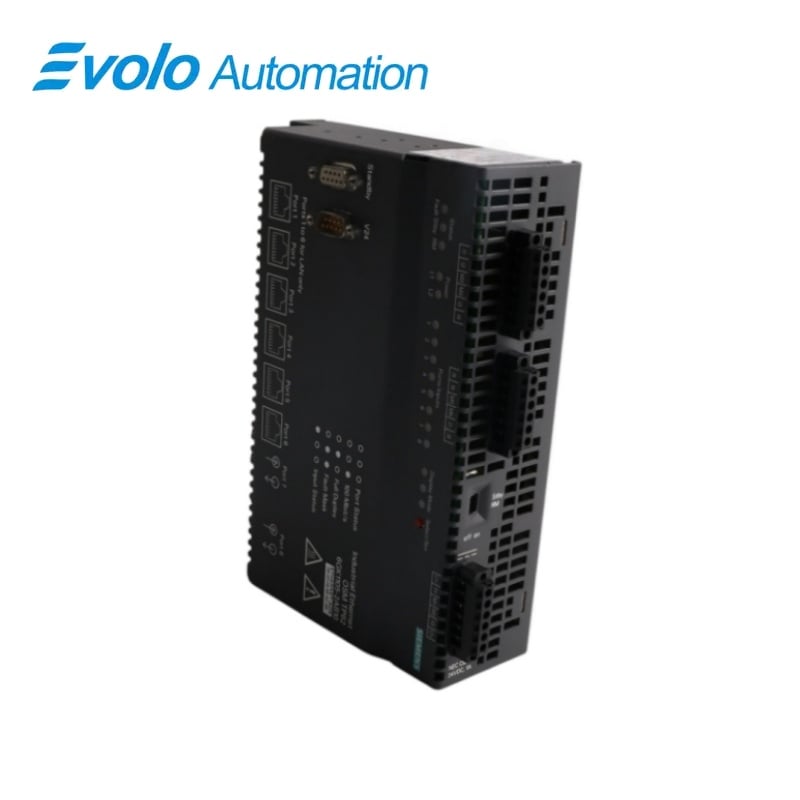

6GK1105-2AB10 SIMATIC NET OSM TP62 Optički modul za prekidač
OSM TP62 kombinuje šest RJ45 portova brzine 10/100 Mbit/s, dva multimodna optička porta brzine 100 Mbit/s i osam digitalnih ulaza za praćenje.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6GK1105-2AB10 |
| VRSTA PROIZVODA | upravljani optički modul za industrijski Ethernet prekidač |
| Osnovna funkcija | Izgradnja mješovitih bakrenih i multimodnih vlakana industrijskih Ethernet mreža |
| Aplikacija ili kompatibilna serija | Industrijske Ethernet OSM/ESM mreže koristeći TP bakar i 100Base-FX multimodno vlakno |
Tačna identifikacija
Odgovaraju 6GK1105-2AB10 znak po znak i potvrđuju kompletnu oznaku SIMATIC NET OSM TP62 Optical Switch Module.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
OSM TP62 kombinuje šest RJ45 portova brzine 10/100 Mbit/s, dva multimodna optička porta brzine 100 Mbit/s i osam digitalnih ulaza za praćenje.
Sva dva uređaja za proizvodnju električne energije moraju biti opremljena sa sistemom za upravljanje energijom. Do 50 jedinica OSM može formirati redundantni optički prsten sa dokumentovanim vremenom rekonfiguracije ispod 0,3 sekunde. Osam izolovanih ulaza 24 V DC može se nadzirati pomoću funkcija upravljanja mrežom.
Ključne funkcije
Miješani zamjena bakra i vlakana
Sva dva uređaja za proizvodnju električne energije moraju biti opremljena sa sistemom za upravljanje energijom.
Brza rezidualnost vlakana
Do 50 jedinica OSM može formirati redundantni optički prsten sa dokumentovanim vremenom rekonfiguracije ispod 0,3 sekunde.
Digitalno praćenje ulaza
Osam izolovanih ulaza 24 V DC može se nadzirati pomoću funkcija upravljanja mrežom.
Službene specifikacije
| VRSTA PROIZVODA | OSM TP62 sa digitalnim ulazima |
|---|---|
| Električne luke | 6 × RJ45 |
| Električna brzina prenosa podataka | 10/100 Mbit/s |
| Funkcije bakra | Autonegocijacija i autokrosover |
| Optičke portove | 2 × BFOC parovi |
| Optički standard | 100Base-FX full duplex |
| Maksimalna multimodna veza | 3000 m |
| Maksimalni prstenovi čvorovi | 50 |
| Maksimalna opseg prstenova | 150 km |
| Digitalni Ulazi | 8 × 24 V DC |
| Digitalna ulazna struja | maksimalno 8 mA |
| Dužina digitalnog ulaznog kabla | maksimalno 30 m |
| Ulaz u napajanje | 2 × 24 V DC, odvojena |
| Raspon snabdevanja | sELV-a 18 do 32 V |
| Gubitak snage pri 24 V DC | 20 W |
| Signalni kontakt | 24 V DC / 100 mA maksimalno |
| Adrese koje se mogu naučiti | Do 7000 |
| Starajući se po principu | 40 s |
| Latentnost prekidača | 4 μs pri navedenom opterećenju |
Često postavljana pitanja
Koliko bakrenih uređaja može biti direktno povezano sa 6GK1105-2AB10?
Šest RJ45 portova je dostupno za krajnje uređaje ili segmente mreže od 10/100 Mbit/s.
Koji interfejs vlakna koristi 6GK1105-2AB10?
Dva optička porta sa punim duplexom 100Base-FX koriste BFOC veze.
Koliko daleko može multimoda da ide od 6GK1105-2AB10?
Dokumentirana maksimalna udaljenost između odgovarajućih optičkih modula je 3.000 metara.
Može li da bude redundantni menadžer za prstenac na 6GK1105-2AB10?
Da, podržava redundantnu operaciju OSM prstena.
Za šta su osam digitalnih ulaza korišćenih na 6GK1105-2AB10?
Njihova stanja se mogu čitati kroz funkcije upravljanja i mogu pokrenuti konfigurirane zamke, poruke ili unosne zapise.
Koji je aranžman snabdevanja potreban 6GK1105-2AB10?
Za potrebe ovog pravila, za SELV-ove koji se koriste za proizvodnju električne energije, mora se utvrditi da su električni pogoni za proizvodnju električne energije u skladu sa standardima iz tabele 1.
Koja konfiguracija treba da se sačuva pre zamene 6GK1105-2AB10?
Očuvanje IP adrese, role prstenova, postavke portova, ulaznih radnji, SNMP parametara i destinacija alarma.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba kompatibilnih OSM/ESM optičkih modula i multimodnog kabla 100Base-FX.
- U skladu sa člankom 6. stavkom 2.
- Prebaci samo SELV napajanje i prati digitalni ulazni raspon napona.
