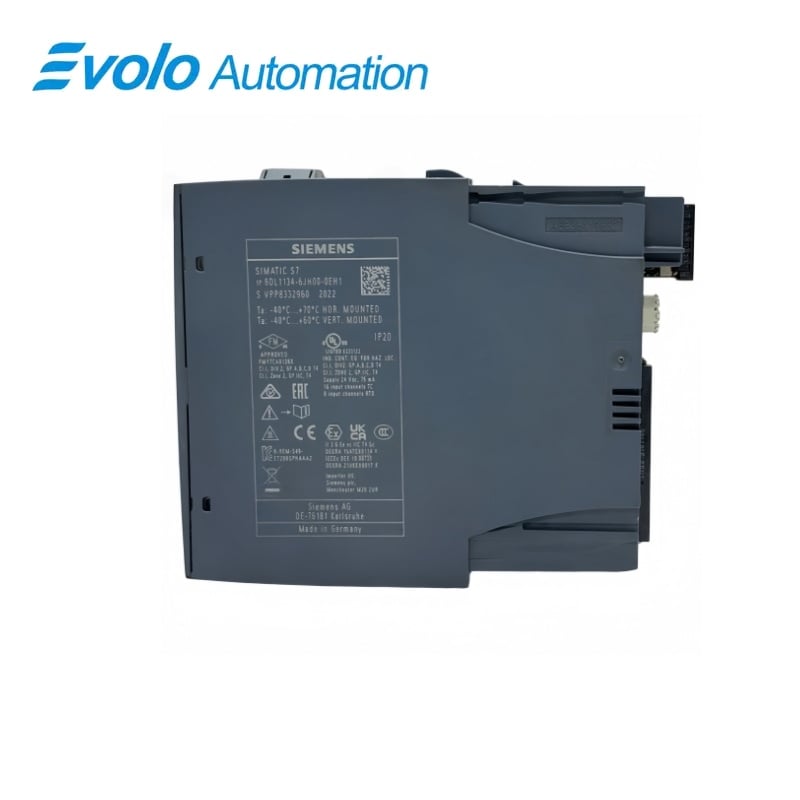

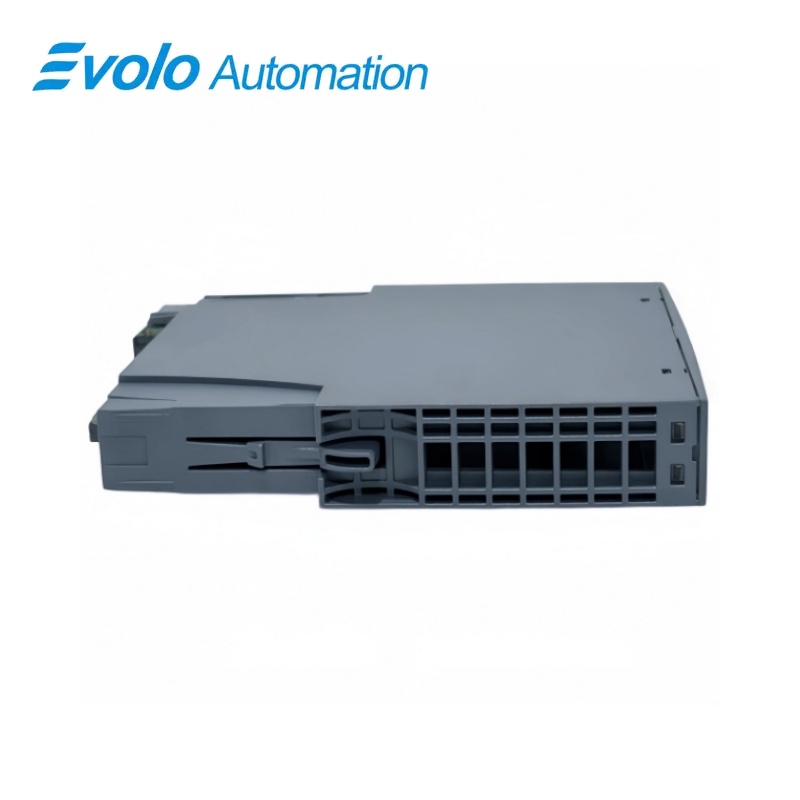

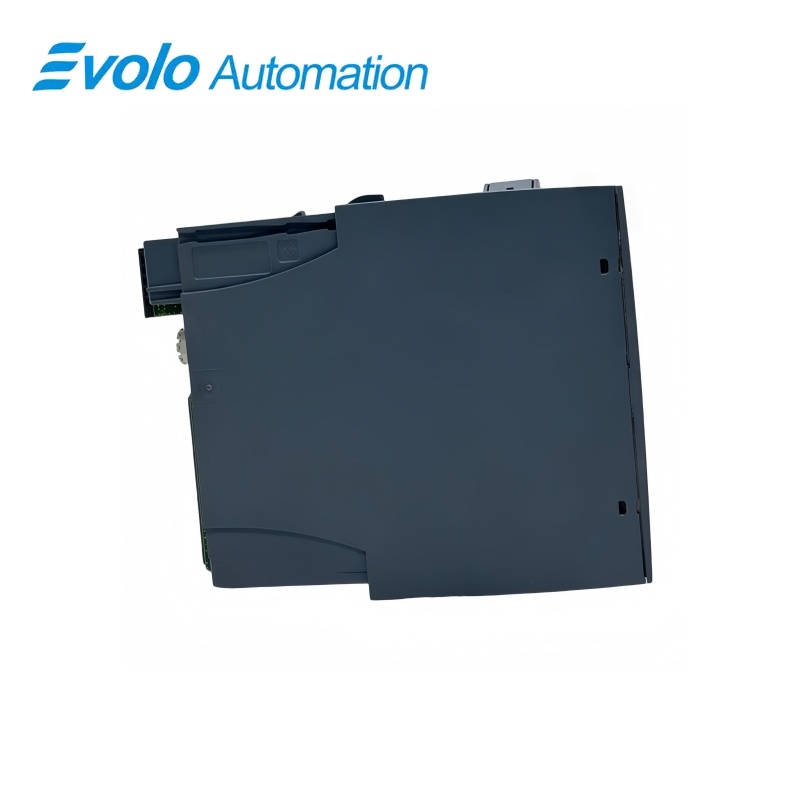

6DL1134-6JH00-0EH1 SIMATIC ET 200SP HA AI 16xTC/8xRTD modul
AI 16xTC/8xRTD 2-/3-/4 žični HA modul pruža mjerenje temperature, otpora i napona za ET 200SP HA procesne stanice i podržava redundantnost I/O.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6DL1134-6JH00-0EH1 |
| VRSTA PROIZVODA | Analogni ulazni modul visoke dostupnosti temperature i otpora |
| Osnovna funkcija | Mjere termopola, RTD, otpora i napona u procesnim aplikacijama |
| Aplikacija ili kompatibilna serija | ET 200SP HA stanice koje koriste do 16 termoparova ili osam RTD kanala |
Tačna identifikacija
U skladu sa člankom 6. stavkom 1.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
AI 16xTC/8xRTD 2-/3-/4 žični HA modul pruža mjerenje temperature, otpora i napona za ET 200SP HA procesne stanice i podržava redundantnost I/O.
Modul prihvata do 16 termokoplovih kanala ili 8 otporno-temperaturskih kanala. Podržane su dva, tri i četiri žice za vezu otpora radi fleksibilnosti instalacije. Uvozna/izvozna redundantnost i detaljna dijagnostika kanala podržavaju zahteve dostupnosti kontrole procesa.
Ključne funkcije
Fleksibilni ulazi temperature
Modul prihvata do 16 termokoplovih kanala ili 8 otporno-temperaturskih kanala.
Metoda za povezivanje više RTD-a
Podržane su dva, tri i četiri žice za vezu otpora radi fleksibilnosti instalacije.
Integracija sa visokom dostupnošću
Uvozna/izvozna redundantnost i detaljna dijagnostika kanala podržavaju zahteve dostupnosti kontrole procesa.
Službene specifikacije
| Verzija firmvera | V1.1 |
|---|---|
| Aktualizacija firmvera | Podržano |
| Termokopalni kanali | Do 16 |
| RTD ili kanali otpora | Do 8 |
| RTD Metode povezivanja | s više od 50 kVA |
| Izmeravanje napona | Podržano |
| Tipovi terminalnih blokova | H1 ili M1 |
| Termokopl ili vreme procesa napona | 194 ms po kanalu |
| RTD ili vreme procesa otpora, 2-vod | 194 ms po kanalu |
| RTD ili vreme procesa otpora, 3-žica | 378 ms po kanalu |
| RTD ili vreme procesa otpora, 4-žica | 198 ms po kanalu |
| I/O redundancija | Podržano |
| Redundantni ciklus procesa-vrednosti | Dvostruko veći od konfigurisanog ciklusa sa jednim modulom |
| Modulska visina | 115 mm |
| Modul dubine | 138 mm |
Često postavljana pitanja
Koliko termokoplovnih kanala 6DL1134-6JH00-0EH1 može da dobije?
Do 16 kanala može biti konfigurisano za merenje termopar ili napona.
Koliko RTD kanala može 6DL1134-6JH00-0EH1 koristiti?
Do osam kanala može se konfigurisati za merenje otpora-temperatura ili otpora.
Koje RTD metode ožičenja podržava 6DL1134-6JH00-0EH1?
Podržane su veze sa dva, tri i četiri žica.
Može li se 6DL1134-6JH00-0EH1 koristiti u redundantnoj stanici ulaza/izlaza?
Da, modul podržava dokumentovani ET 200SP HA I/O redundantni aranžman.
Koji blokovi se uklapaju u 6DL1134-6JH00-0EH1?
Za tehničku stanicu koristite naveden tip terminalnog bloka H1 ili M1.
Zašto se vrijeme procesa može razlikovati između kanala na 6DL1134-6JH00-0EH1?
U slučaju da je testiran, testni materijal mora biti u skladu sa standardnim standardima za testiranje.
Šta se mora provjeriti nakon zamjene 6DL1134-6JH00-0EH1?
Provjeriti tip senzora, metodu ožičenja, referentnu spojnicu, granice, dijagnostiku, pariranje redundantnosti i parametre kanala.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba modula samo u ET 200SP HA konfiguraciji koju podržava instalirani interfejsni modul i tehničko izdanje.
- U slučaju da se radi o ispitivanju, testiranje ili testiranju, mora se provjeriti da li je primenjena odgovarajuća metoda.
- Za redundantno funkcionisanje, konfigurišite i potvrdite oba partnera modula kao jedan odobren par ulaznih/izlaznih podataka.
