Prikaz
Siemens · SIMATIC TDC

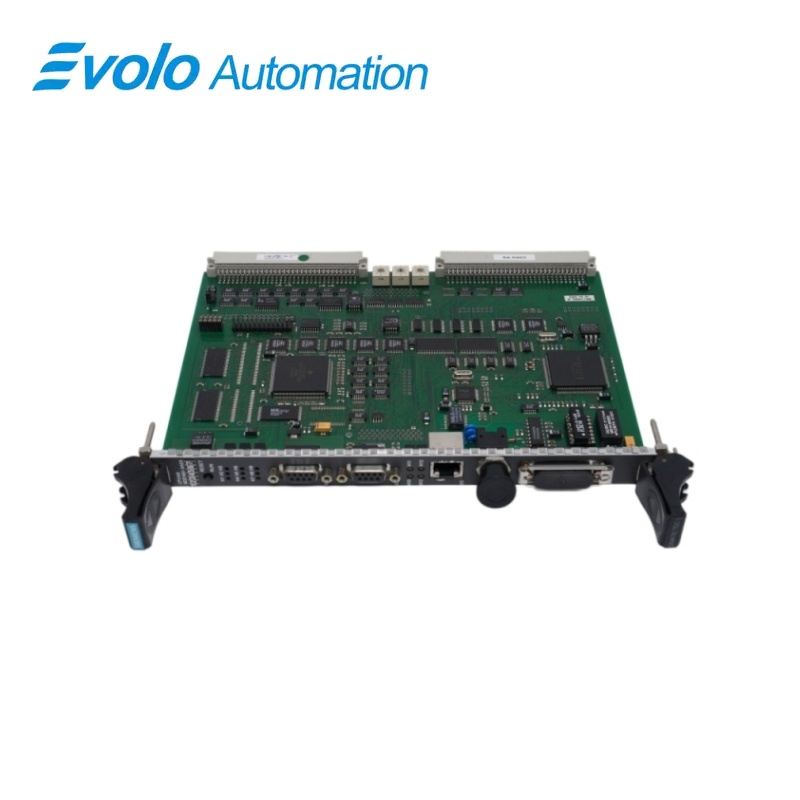

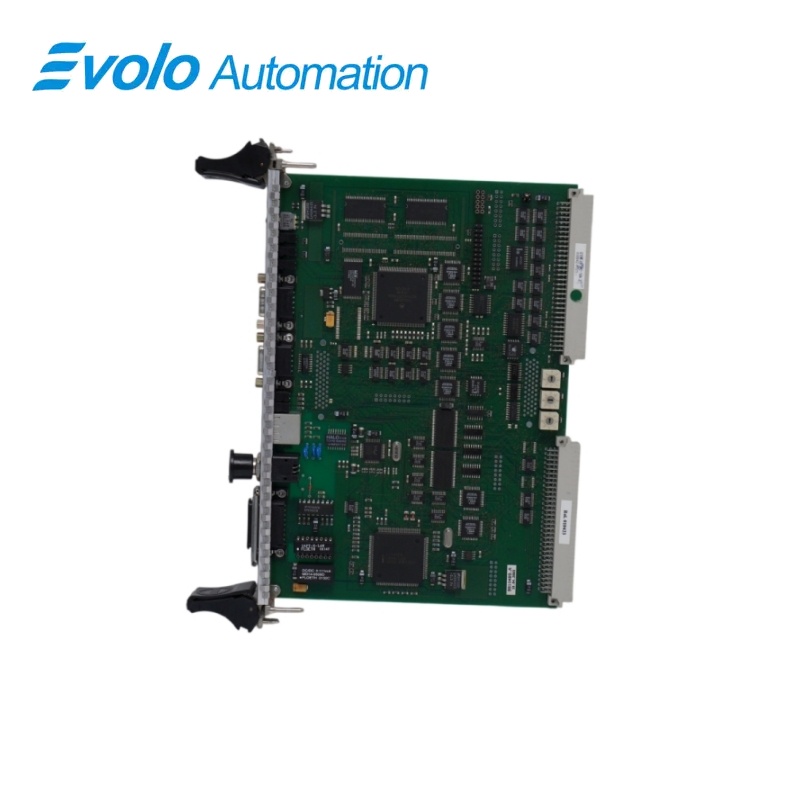

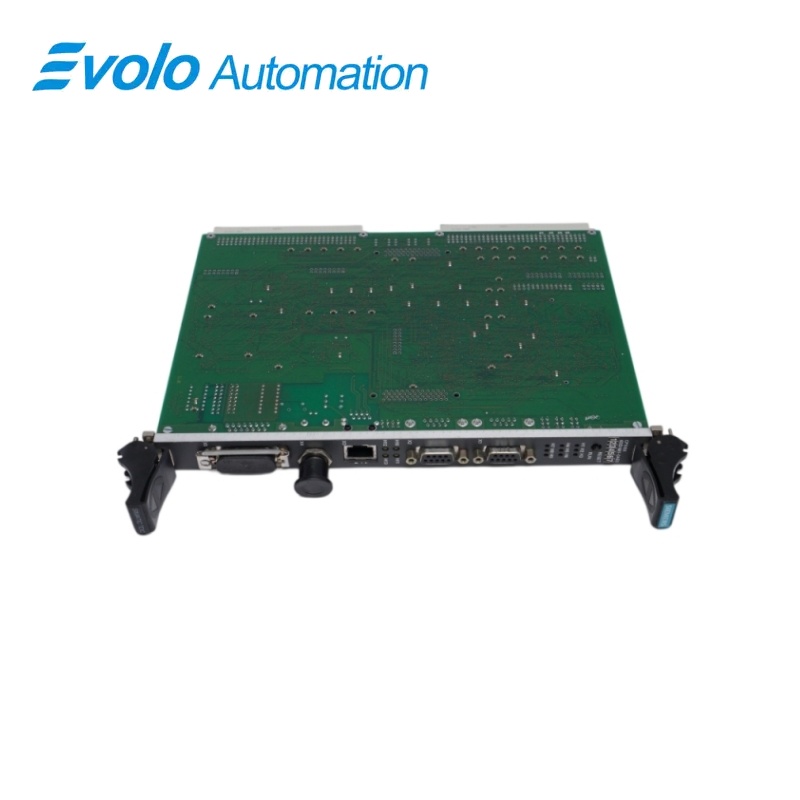

6DD1661-0AE0 SIMATIC TDC CP5100 Industrijski Ethernet komunikacijski modul
CP5100 je Siemens SIMATIC TDC komunikacijski modul koji pruža industrijsku Ethernet vezu za razmjenu podataka TCP/IP i UDP.
Na prvi pogled
| Brend | Siemens |
|---|---|
| Model | 6DD1661-0AE0 |
| VRSTA PROIZVODA | CP5100 Industrijski Ethernet komunikacijski modul |
| Osnovna funkcija | Povezuje SIMATIC TDC sisteme sa Industrial Ethernetom pomoću TCP/IP ili UDP |
| Aplikacija ili kompatibilna serija | SIMATIC TDC rakovi dizajnirani sa komunikacijskim funkcijama D7-SYS |
Tačna identifikacija
U skladu sa člankom 6. stavkom 1.
Interfejs aranžman
Pre nego što instalirate zamjenu, potvrdite instaliranu napajanje, portove, poljske veze i potrebne pribor.
Provjera konfiguracije
Očuvanje odobrenog inženjerskog projekta, mrežnih parametara i podataka o aplikacijama koje koristi instalirani sistem.
Pregled proizvoda
CP5100 je Siemens SIMATIC TDC komunikacijski modul koji pruža industrijsku Ethernet vezu za razmjenu podataka TCP/IP i UDP.
Jedini RJ45 interfejs povezuje SIMATIC TDC rak sa industrijskom Ethernet mrežom. Modul podržava dva dokumentovana IP komunikacijska protokola za konfigurisanu razmjenu podataka o procesu. Ethernet interfejs se automatski prilagođava između 10 Mbit/s i 100 Mbit/s rada.
Ključne funkcije
Industrijsko Ethernet spajanje
Jedini RJ45 interfejs povezuje SIMATIC TDC rak sa industrijskom Ethernet mrežom.
TCP/IP i UDP transport
Modul podržava dva dokumentovana IP komunikacijska protokola za konfigurisanu razmjenu podataka o procesu.
Automatski izbor brzine povezivanja
Ethernet interfejs se automatski prilagođava između 10 Mbit/s i 100 Mbit/s rada.
Službene specifikacije
| Procesor | AM 29000 sa 912 MIPS performanse |
|---|---|
| Memorija za komunikaciju | 4 MB DRAM |
| Memorija procesora | 1 MB video DRAM za AM 29000 procesor |
| Memorija za firmware | 512 KB Flash EEPROM |
| Serijski dijagnostički interfejsovi | Dva RS232 (V.24) interfejsa na X1 i X2 |
| Maksimalna brzina serijskih podataka | 38400 baudova |
| Primarni Ethernet interfejs | X3 sa jednim 10/100Base-T RJ45 povezivanjem i automatskim izborom brzine povezivanja |
| Dodatni Ethernet interfejsovi | X4 Thin-Wire Ethernet (Cheapernet) i X5 Ethernet MAU |
| Maksimalna stopa prenosa UDP | 1.2 MB/s sa dužinom poruke od 1.000 bajta |
| Maksimalna dužina prenosa poruke | 64 KB |
| Maksimalna dužina poruke | 55 KB |
| Mode prenosa podataka | Obnovite, rukovanje, više i izaberite |
| Podrazumevano podešavanje rutera | Podesiv |
| Dozvoljena mjesta za postavljanje na stolicu | Slomovi od 18 do 21 |
| Dimenzije ambalaže | 30 mm × 23 mm × 6,5 cm |
| Neto težina | 0,473 kg |
Često postavljana pitanja
Koji mrežni protokoli mogu konfigurisati na 6DD1661-0AE0?
Konfigurišite komunikacijsku vezu za TCP/IP ili UDP u skladu sa postojećim projektom D7-SYS.
Koji fizički mrežni konektor koristi 6DD1661-0AE0?
Industrijski Ethernet interfejs koristi jednu RJ45 vezu.
Koje Ethernet brzine može 6DD1661-0AE0 da pregovara?
Interfejs automatski bira 10 Mbit/s ili 100 Mbit/s.
Može li se 6DD1661-0AE0 instalirati u standardni S7-400 rak?
Ne, to je SIMATIC TDC komunikacijski modul i mora se koristiti u odgovarajućem hardverskom sistemu TDC.
Koji projekt inženjeringa treba da bude dostupan pre puštanja u rad 6DD1661-0AE0?
Koristite originalni D7-SYS projekat koji sadrži konfigurirane komunikacijske funkcije i mrežne parametre.
Koje postavke mreže treba zapisati pre nego što se zameni 6DD1661-0AE0?
Očuvanje IP adrese, podmrežne maske, adrese rutera, dodjele porta i konfiguriranih komunikacijskih odnosa.
Šta da proverim pre nego što naručim 6DD1661-0AE0?
Potvrdite kompletan broj narudžbe, verziju CP5100, hardver, RJ45 mrežnu vezu i potrebno TCP/IP ili UDP spajanje.
Kompatibilnost i napomene za narudžbu
Kontrolna lista kompatibilnosti
- Upotreba komunikacionog modula isključivo u dokumentovanoj hardverskoj platformi SIMATIC TDC.
- Održavanje projekta D7-SYS i konfiguriranih TCP/IP ili UDP komunikacijskih funkcija.
- Snimite svaki IP, podmrežu, ruter i postavke porta prije zamjene modula.
