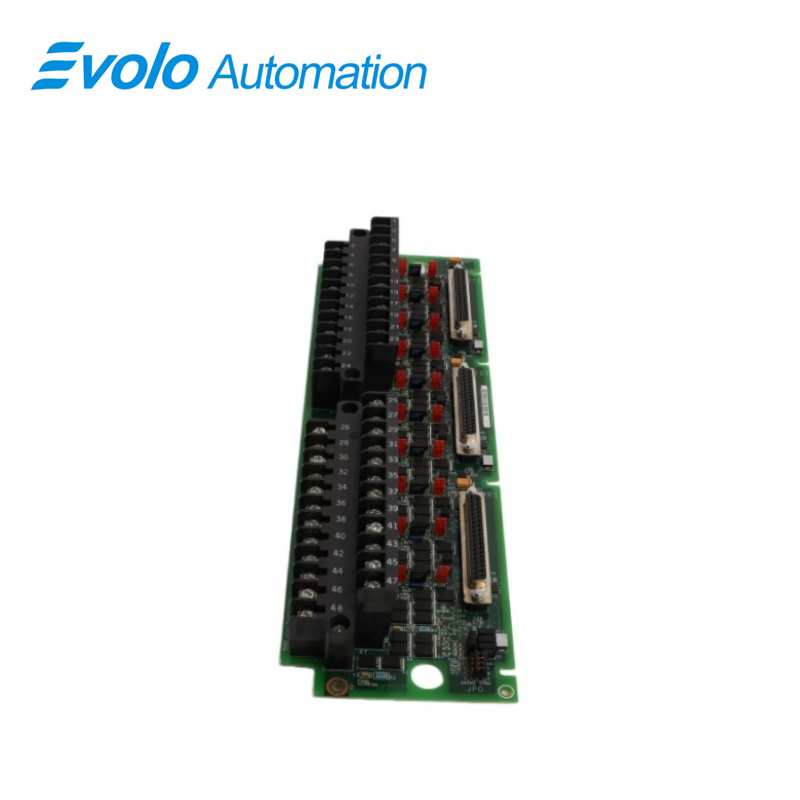

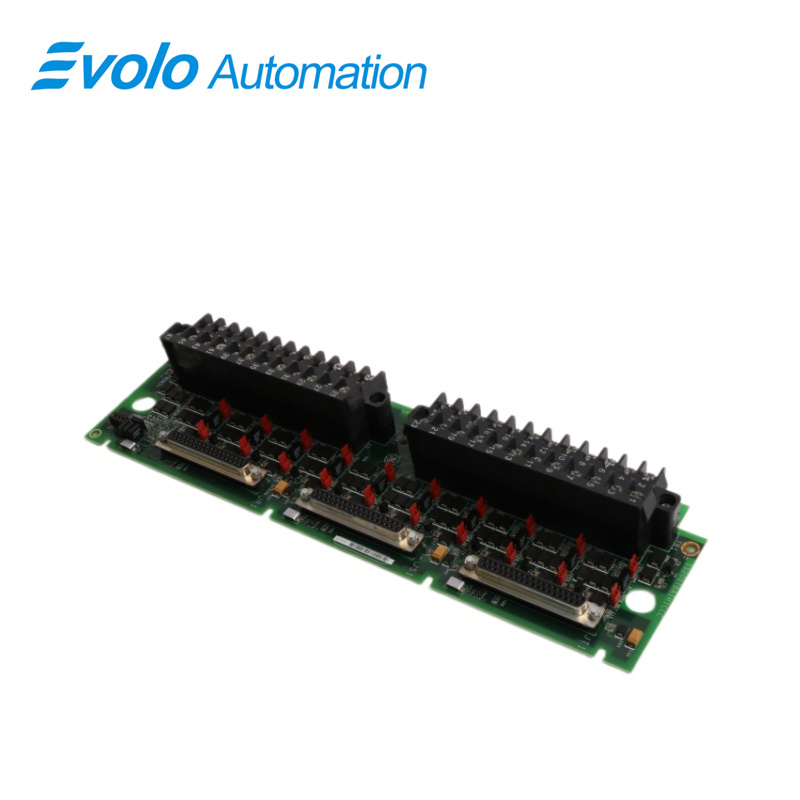

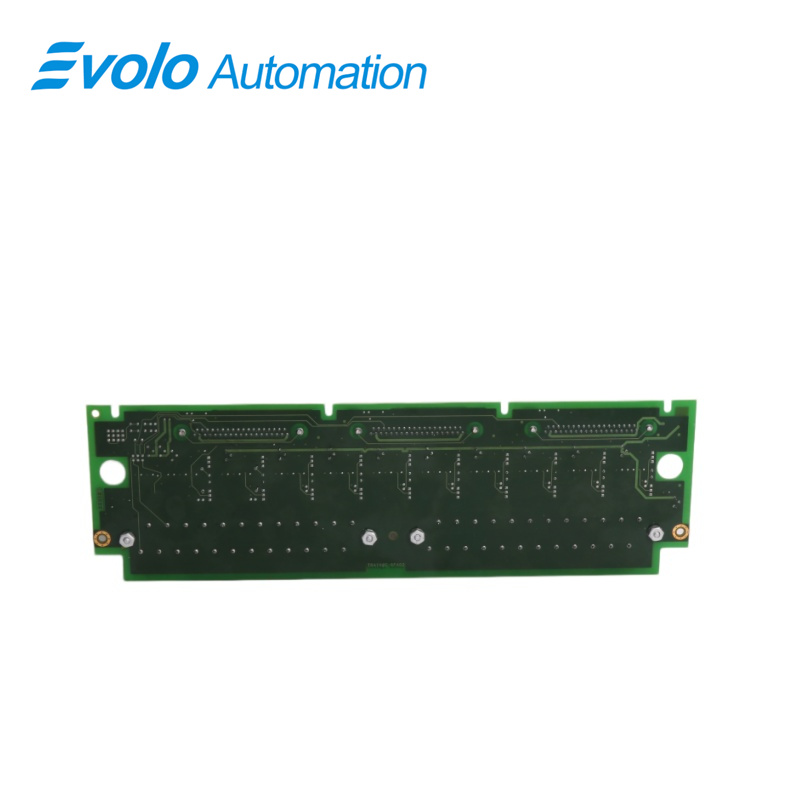

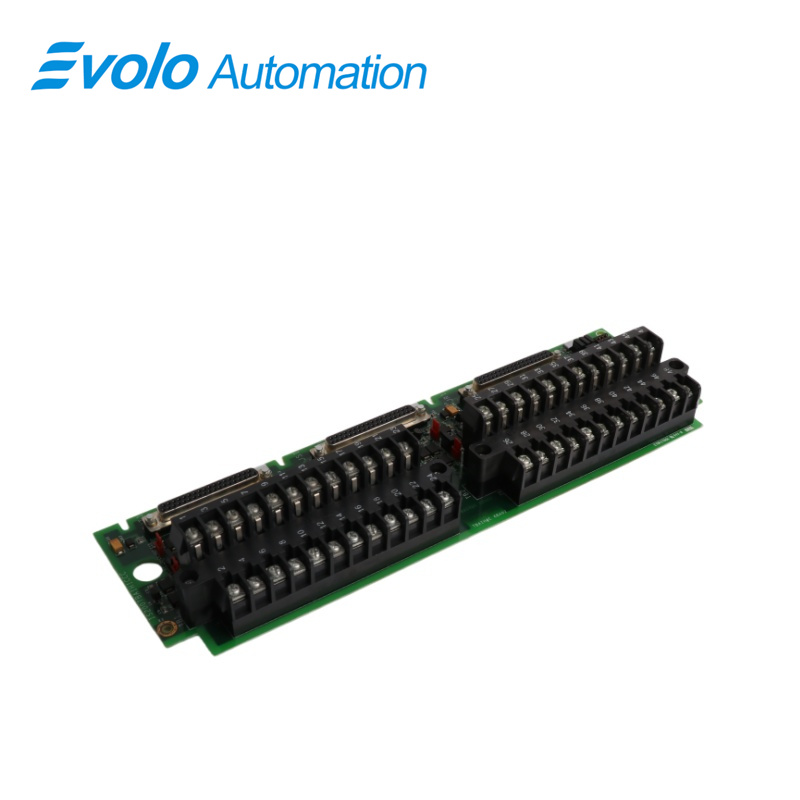

IS200TBAIH1CCC Analogna ulazna terminalna ploča

Pregled

Mjesto porijekla:	SAD
Naziv brenda:	GE
Broj modela:	IS200TBAIH1CCC
Detalji o pakiranju:	Originalno novo, fabrički zapečaćeno
Vrijeme dostave:	5-7 dana
Uslovi plaćanja:	T/T
Mogućnost ponude:	Na stanju

Specifikacije

Opis

IS200TBAIH1CCC je analogna ulazna kartica koju je razvio GE. To je dio Mark Vle kontrolnog sistema. Analogni ulazni terminal je dizajniran da podržava ukupno 10 analognih ulaza i dva izlaza, nudeći svestran interfejs za različite vrste odašiljača. Ovi ulazi mogu da se koriste za dvostruke, trostruke, četvorostruke ili spoljašnje prenosioce, osiguravajući fleksibilnost i kompatibilnost različitih konfiguracija prenosioca. Osim toga, analogni izlazi mogu biti konfigurisani za postavke struje 0-20 mA ili 0-200 mA, pružajući prilagodljivost različitim operativnim zahtjevima.

Karakteristike

Supresija i zaštita od buke: Ulaz i izlaz su ojačani specijalizovanim krugovima za suzbijanje buke, koji služe kao zaštitna mjera protiv viša i visokončastih buke. Ova integrisana kola štite integritet signala, osiguravajući tačan i pouzdan prenos analognih podataka bez uticaja spoljnih smetnji.

Opcije povezivanja i konfiguracije: Opremljen je sa tri DC-37 konektora za priključivanje na procesore za ulazak/izlazak. Opcije konfiguracije uključuju ili jednostavnu povezanost putem jednog konektora (JR1) ili tri modularno redundantno (TMR) podešavanje, koristeći sva tri konektora. Povezivanja se mogu uspostaviti ili putem kablova ili direktno na elektroniku, nudeći fleksibilna rešenja za povezivanje prilagođena specifičnim konfiguracijama i postavkama sistema

TMR funkcionalnost i izlazna operacija: U aplikacijama sa tri modularnim redundantnim (TMR) uređajima ulazni signali su raspoređeni ili raspoređeni na tri konektora namijenjena za R, S i T kontrole. TMR izlazi rade agregiranjem struje iz tri priključena izlazna upravljača i određivanjem ukupne struje putem mernog šunta na TBAl-u. Nakon toga, predstavlja ovaj ukupni tokni signal elektronici za regulaciju, usklađujući ga sa zapovjednom postavkom za poboljšanu operativnu kontrolu i tačnost.

Konfiguracija kanala i izlazne mogućnosti: Svaka terminalna ploča ima 12 kanala, dodjeljujući 10 kanala za analogni ulaz (Al) i rezervirajući 2 kanala za analogni izlaz (AO). "Sistem za upravljanje" za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje električnom energijom ili za uređaje za upravljanje Osim toga, izlazi daju 24 V svaki, pružajući maksimalnu snagu od 21 mA po konekciji, osiguravajući robusne izlazne mogućnosti za različite operativne zahtjeve.

Instalacija

Proces instalacije za analognu ulaznu terminalu (TBAl) uključuje direktno ožičenje 10 ulaza i dva izlaza na dva I/O terminala postavljena na ploči. Svaki blok je zaštićen sa dva vijka i ima 24 terminala koji mogu da primi žice do # 12 AWG. Uz svaki terminal blok, postoji određena tačka za pričvršćivanje štitnog terminala, ključna za pravilno štitovanje i minimiziranje smetnji tokom rada.

TBAl je dizajniran da podržava različite vrste analognih ulaza i izlaza, pružajući kompatibilnost sa različitim konfiguracijama odašiljača i specifikacijama napona. To uključuje podršku za dvostruke, trostruke, četvorožične i vanjski napajane odašiljače, kao i ulazne napone u rasponu od ±5 V ili ±10 V DC. Osim toga, analogni izlazi mogu biti konfigurisani za 0-20 mA ili 0-200 mA, osiguravajući prilagodljivost širokom spektru industrijskih primjena.

L/O terminalni blokovi, sa sigurnim pričvršćivanjem i više terminala koji mogu da upravljaju velikim žicama, olakšavaju stabilnu i efikasnu povezanost ulaza i izlaza.

Konfiguracija

Proces konfiguracije za terminalu se uglavnom oslanja na skakače, nudeći jednostavan način za prilagođavanje postavki. U vezi sa instalacijom

dijagram daje lokacije za ove skakače. Dostupni izbora skakača i njihove funkcije su detaljno opisani u nastavku:

J1A do J8A skakači: Ovi skakači su odgovorni za odabir između ulaza struje ili ulaza napona za odgovarajuće kanale.

J1B do J8B Jumpers: Ovi jumpers određuju je li povrat povezan sa zajedničkim ili ostavio otvoren za svaki kanal.

J9A i J10A skakači: Ovi skakači olakšavaju izbor između ulazne struje od 1 mA ili 20 mA za određene kanale

J9B i J10B skakači: Ovi skakači diktiraju da li je povratni tok povezan sa zajedničkim ili ostavio otvoren za određene kanale.

Jumper J0: Jumper J0 postavlja izlaz za izlaz 1, omogućavajući izbor između 20 mA ili 200 mA konfiguracija.

Dodatne opcije konfiguracije

Osim konfiguracija zasnovanih na skakačima, dalje podešavanja ili podešavanja za VAIC (Volturalna analogna ulazna konfiguracija) ili PAIC (Power Analog Input Configuration) mogu se izvršiti pomoću alatke. Ove konfiguracije obuhvataju širi spektar podešavanja i fino podešavanja funkcionalnosti, povećavajući fleksibilnost i prilagodljivost potencijalna ploča terminala izvan osnovnih podešavanja skakača

Konfiguracije zasnovane na skakaču pružaju pogodno i pristupačno sredstvo za prilagođavanje specifičnih postavki ulaza i izlaza, dok alatna kutija omogućava složenije podešavanja, proširujući raspon mogućnosti prilagođavanja i optimizacije dostupnih za funkcionalnosti kartice terminala.

Često postavljana pitanja

Šta je IS200TBAIH1CCC?

To je analogna ulazna terminalna ploča koju je razvio GE u okviru Mark Vle serije.

Ima li izvora energije za transformatore na terminalu?

Da, izvor napajanja 24 V DC je prikladno obezbeđen na terminalu, osiguravajući dostupan izvor napajanja za sve priključene transformatore.

Kako su konfigurisane ulazne opcije na terminalu?

Terminalna ploča nudi fleksibilnost u konfiguracijama ulaza pomoću skakača, omogućavajući korisnicima da biraju između ulaza struje ili napona. Ova prilagodljivost zadovoljava različite zahteve pretvarača.

Može li se terminalna ploča koristiti za aplikacije sa tri modularnim redundantnim (TMR) sistemima?

Da, terminalna ploča je kompatibilna sa TMR-om, što omogućava njenu upotrebu u aplikacijama koje zahtijevaju redundantnost. Ova funkcija osigurava povećanu pouzdanost i redundantnost sistema kada se primenjuje u kritičnim operativnim postavkama.
