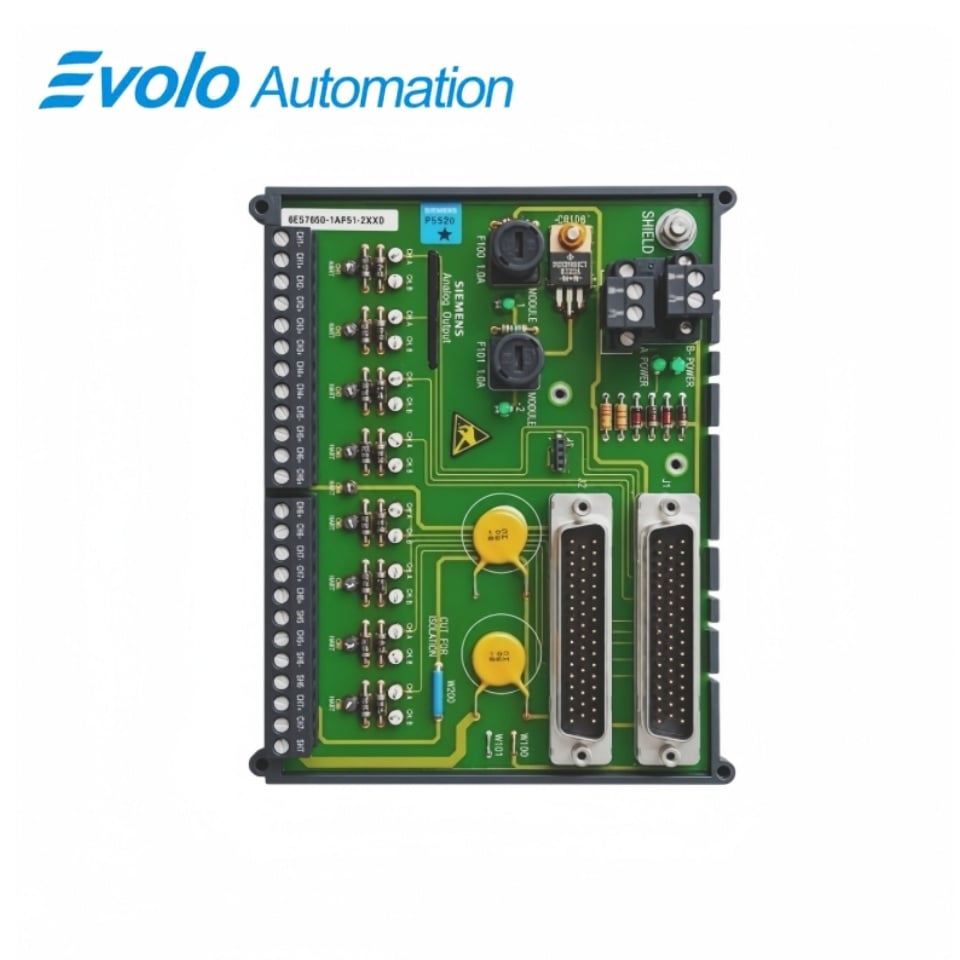

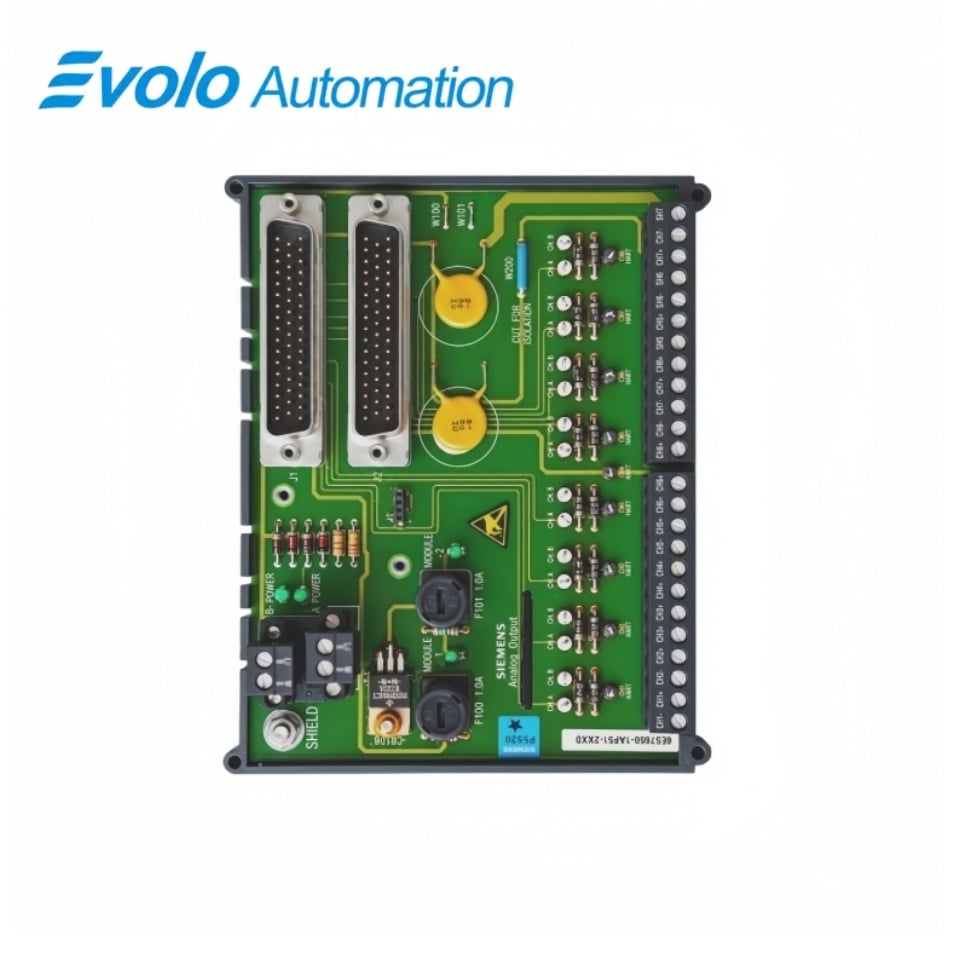

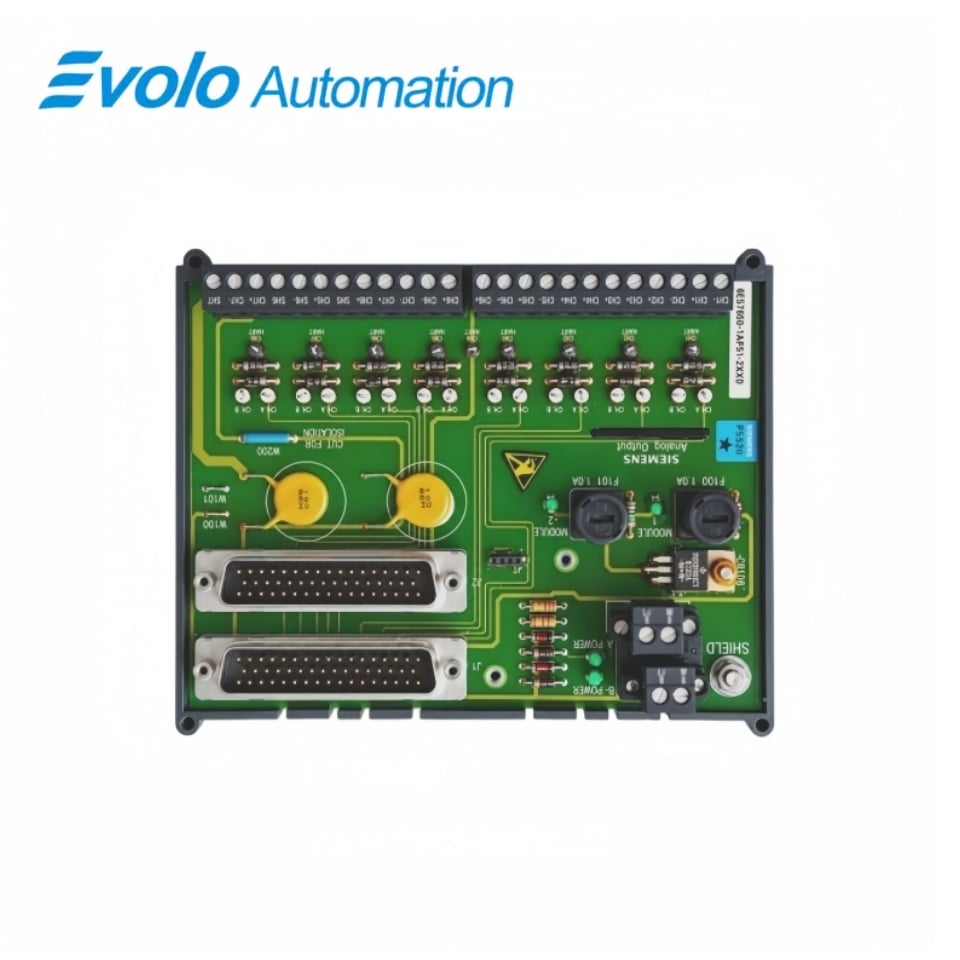

সিমেন্স ৬ES৭৬৫০-১AF৫১-২XX০ সিম্যাটিক PCS ৭ আট-চ্যানেল থার্মোকাপল MTA টার্মিনাল মডিউল

সারসংক্ষেপ

সিমেন্স সিম্যাটিক পিসি এস ৭ ইটি ২০০এম

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ সিম্যাটিক পিসি এস ৭ আট-চ্যানেল থার্মোকাপল এমটিএ টার্মিনাল মডিউল

একটি সংহত Pt১০০ রেফারেন্স-জাংশন সেন্সর, ফিউজড মডিউল সাপ্লাই এবং ফিল্ড-কেবল শিল্ড সংযোগসহ আট-চ্যানেল থার্মোকাপল টার্মিনাল অ্যাসেম্বলি।

এক নজরে

ব্র্যান্ড	Siemens
মডেল	৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০
পণ্যের ধরন	থার্মোকাপল মার্শালড টার্মিনেশন অ্যাসেম্বলি
মূল ফাংশন	তাপযুগ্ম সংকেতের ক্ষেত্রে সমাপ্তি
আবেদন	ET 200M তাপযুগ্ম ইনপুট সিস্টেম

রেফারেন্স জাংশন

একটি একীভূত Pt100 সেন্সর ক্ষেত্রের টার্মিনালগুলির সাথে তাপীয়ভাবে যুক্ত।

পরিষেবা যোগ্য সরবরাহ

একটি অপসারণযোগ্য L+/M পাওয়ার কানেক্টর ফিউজের মাধ্যমে মডিউলটিকে শক্তি প্রদান করে।

শিল্ড ব্যবস্থাপনা

চ্যানেল শিল্ড টার্মিনাল এবং একটি আর্থ-গ্রাউন্ড স্টাড ক্ষেত্র-কেবল শিল্ডগুলিকে সংগঠিত করে।

পণ্যের বিবরণ

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ sIMATIC PCS 7 মার্শালড টার্মিনেশন অ্যাসেম্বলির মাধ্যমে ET 200M তাপযুগ্ম ইনপুট মডিউলের জন্য আটটি তাপযুগ্ম চ্যানেল সমাপ্ত করে।

একটি একীভূত Pt100 রেফারেন্স-জাংশন সেন্সর তাপমাত্রা কম্পেনসেশনকে সমর্থন করে, যখন স্থির ক্ষেত্র টার্মিনেশনগুলি পরিমাপের ত্রুটিগুলি হ্রাস করে এবং একটি সবুজ LED মডিউল পাওয়ার উপলব্ধ থাকার নির্দেশ দেয়।

অর্ডার করার ফোকাস: সংযুক্ত SM 331 তাপযুগ্ম মডিউলের সাথে মিল রাখুন, প্রয়োজনীয় রেফারেন্স-জাংশন ওয়্যারিং বজায় রাখুন এবং সঠিক ফিউজড DC সরবরাহ প্রদান করুন।

প্রধান কাজ

আট-চ্যানেল তাপযুগ্ম সমাপ্তি

প্রতিটি ফিল্ড চ্যানেলে টিসি+, টিসি− এবং শিল্ড সংযোগ রয়েছে, আর সিগন্যাল সংযোগগুলি জে১-এর মাধ্যমে ই/ও মডিউলে পাঠানো হয়।

অন্তর্ভুক্ত শীতল-জংশন সেন্সিং

অন্তর্নির্মিত পিটি১০০ সেন্সরটি রেফারেন্স-জংশন পরিমাপের জন্য ফিল্ড টার্মিনালগুলির সঙ্গে তাপীয়ভাবে যুক্ত।

ফিউজ করা পাওয়ার বণ্টন

ইনপুট পাওয়ার মডিউল পাওয়ার ফিউজের মধ্য দিয়ে যায়, এবং একটি সবুজ নির্দেশক মডিউল পাওয়ারের উপস্থিতি দেখায়।

অফিসিয়াল স্পেসিফিকেশন

তাপযুগ্ম চ্যানেল সংখ্যা	8
অন্তর্ভুক্ত রেফারেন্স সেন্সর	ফিল্ড টার্মিনালগুলির সঙ্গে তাপীয়ভাবে যুক্ত পিটি১০০ আরটিডি
একক-ফিড সাপ্লাই ভোল্টেজ	২১.৬–২৮.৮ V DC
সর্বোচ্চ কারেন্ট খরচ	সব চ্যানেল সংযুক্ত থাকলে ০.২৪৩ অ্যাম্পিয়ার
সাধারণ পাওয়ার ডিসিপেশন	1 W
মডিউল সরবরাহ ফিউজ	০.৫ অ্যাম্পিয়ার; বাসম্যান জিএমএ-০.৫এ
পাওয়ার ও ফিল্ড টার্মিনাল কন্ডাক্টরের আকার	২৪–১৪ এডব্লিউজি; ০.২০৫–২.০৮ মিমি²
সরবরাহ সংযোগ	অপসারণযোগ্য স্ক্রু-ধারিত এল+ ও এম কানেক্টর
ফিল্ড টার্মিনাল বিন্যাস	প্রতিটি চ্যানেলের জন্য স্থায়ী টিসি+, টিসি− ও শিল্ড টার্মিনাল
আই/ও সংযোগ	জে১ কানেক্টর
পাওয়ার নির্দেশক	সবুজ মডিউল-পাওয়ার এলইডি
মাউন্টিং রেল	৩৫ মিমি গভীর টপ-হ্যাট ডিআইএন রেল
পরিবেষ্টিত তাপমাত্রা	−২৫ থেকে +৬০ °সে
আপেক্ষিক আর্দ্রতা	৫–৯৫%; অ-ঘনীভূত
বহির্বিশ্ব কম্পেনসেশন নির্ভুলতা	±০.৩ °C অথবা টার্মিনাল তাপমাত্রার ০.৬%

অফিসিয়াল সোর্স: সিমেন্স পণ্য ম্যানুয়াল এবং প্রযুক্তিগত বিবরণী

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আমি ৬ES৭৬৫০-১AF৫১-২XX০-এর সাথে কোন কোন ET ২০০M ইনপুট মডিউল সংযুক্ত করতে পারি?

অ্যাসেম্বলিটি ৪ এ-স্ট্যান্ড থেকে ৬ES৭৩৩১-৭PF১০-০AB০ এবং ৬ES৭৩৩১-৭PF১১-০AB০-এর সাথে সংযোগ স্থাপন করে।

৬ES৭৬৫০-১AF৫১-২XX০ মোবাইল সরঞ্জামের জন্য সার্ভিসেবল সাপ্লাই সমর্থন করে?

Pt১০০ রেফারেন্স-জংশন সেন্সরটি ইতিমধ্যেই টার্মিনাল অ্যাসেম্বলিতে অন্তর্ভুক্ত করা হয়েছে এবং এটি ক্ষেত্রের টার্মিনালগুলির সাথে তাপীয়ভাবে যুক্ত।

আমি কি ৬ES৭৬৫০-১AF৫১-২XX০-এর থার্মোকাপল টার্মিনাল ব্লকগুলি আলাদা করতে পারি?

পরিমাপের ত্রুটি কমানোর জন্য থার্মোকাপল ক্ষেত্র সংযোগগুলি স্থির রাখা হয়েছে।

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ মডিউলে কোন প্রতিস্থাপন মডিউল-পাওয়ার ফিউজ ব্যবহার করতে হবে?

মডিউল সাপ্লাইয়ে ০.৫ এ জিএমএ-০.৫এ ফিউজ ব্যবহার করা হয়, যা সিমেন্স থেকে স্পেয়ার পার্ট এ৫ই০১৫৬৮৮৮৫ হিসেবে পাওয়া যায়।

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০-এ কেবল শিল্ডগুলি কোথায় টার্মিনেট করতে হবে?

প্রতিটি চ্যানেলের জন্য একটি শিল্ড সংযোগ রয়েছে এবং অ্যাসেম্বলিতে ভূ-সংযোগের জন্য একটি শিল্ড গ্রাউন্ড স্টাড রয়েছে।

আমি কি ৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০-এ পাওয়ার-মনিটর বোর্ড লাগাতে পারি?

এই থার্মোকাপল এমটিএ-তে পাওয়ার-মনিটর বোর্ড অপশনটি উপলব্ধ নয়।

আমি কি ৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ কে রিডান্ড্যান্ট থার্মোকাপল ইনপুট জোড়ায় ব্যবহার করতে পারি?

এই এমটিএ বা সংযুক্ত আট-চ্যানেল থার্মোকাপল মডিউল কোনোটিই রিডান্ড্যান্ট অপারেশন সমর্থন করে না।

সামঞ্জস্যতা ও অর্ডার নোট

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ অর্ডার করার আগে: তাপমাত্রা পরিমাপ সার্কিট প্রতিস্থাপন বা সম্প্রসারণের আগে ইটি ২০০এম থার্মোকাপল ইনপুট-মডিউল সংস্করণ, এমটিএ সংযোগ কেবল এবং কোল্ড-জাংশন বিন্যাস মিলিয়ে নিন।

৬ইএস৭৬৫০-১এএফ৫১-২এক্সএক্স০ এর সামঞ্জস্যতা চেকলিস্ট

• সমর্থিত এসএম ৩৩১ টিসি মডিউল ব্যবহার করুন এবং ৭পিএফ১০ সংস্করণের জন্য ই-স্ট্যান্ড প্রয়োজনীয়তা মেনে চলুন।
• থার্মোকাপল পোলারিটি এবং শিল্ড সংযোগগুলি ক্ষেত্র ডিভাইস থেকে এমটিএ পর্যন্ত সুসংগত রাখুন।
• ২১.৬–২৮.৮ ভোল্ট ডিসি সরবরাহ করুন এবং নির্দিষ্ট ০.৫ এ মডিউল ফিউজ ব্যবহার করুন।
• সক্রিয় চ্যানেলগুলি টিসি-ইএল বহিরাগত কম্পেনসেশনে সেট করুন এবং পিটি১০০ রেফারেন্স-জাংশন সংযোগটি অক্ষুণ্ণ রাখুন।
