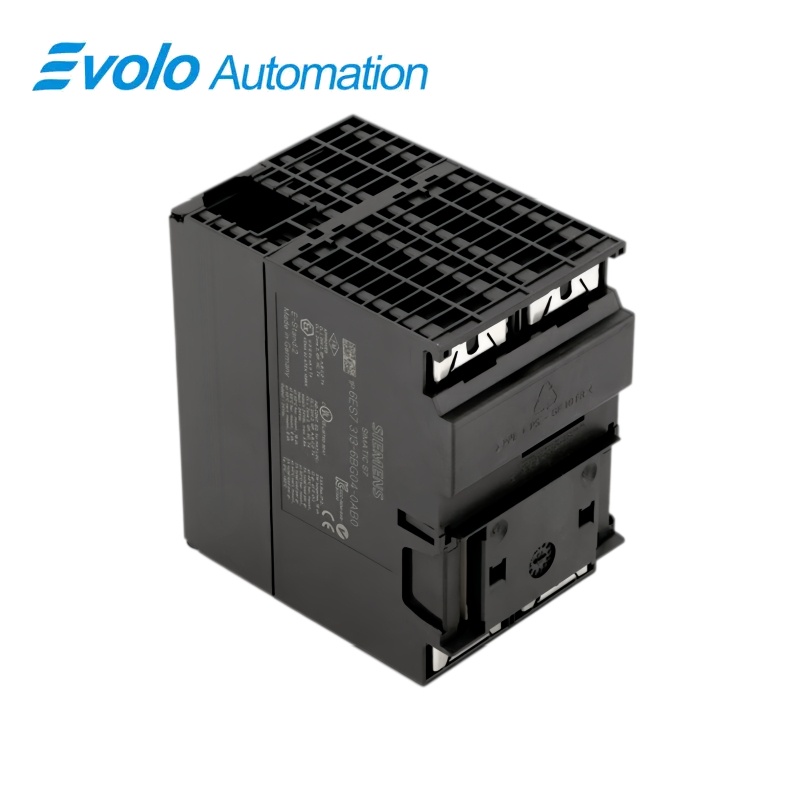

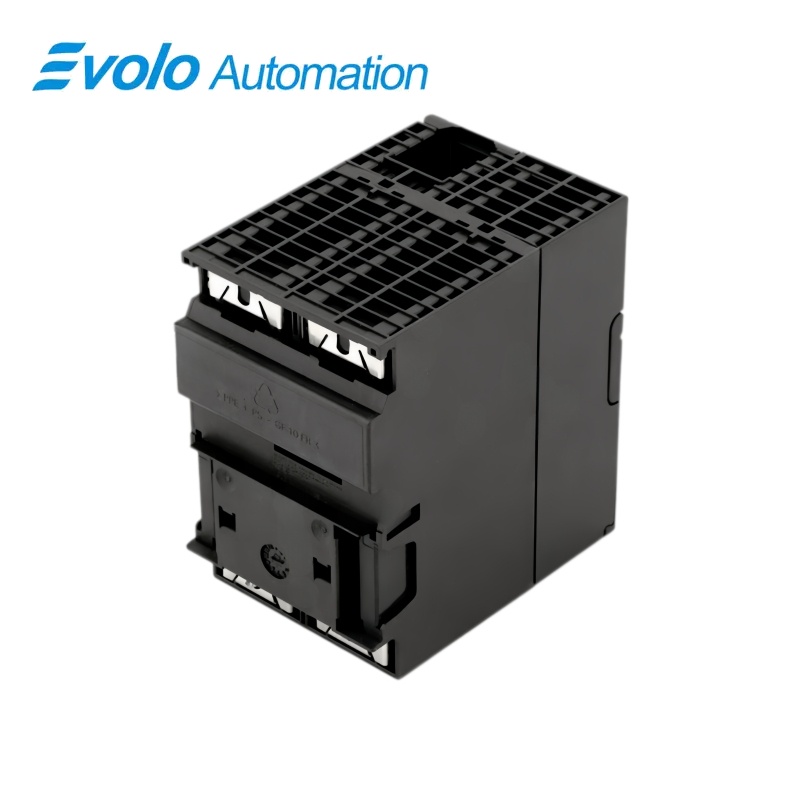

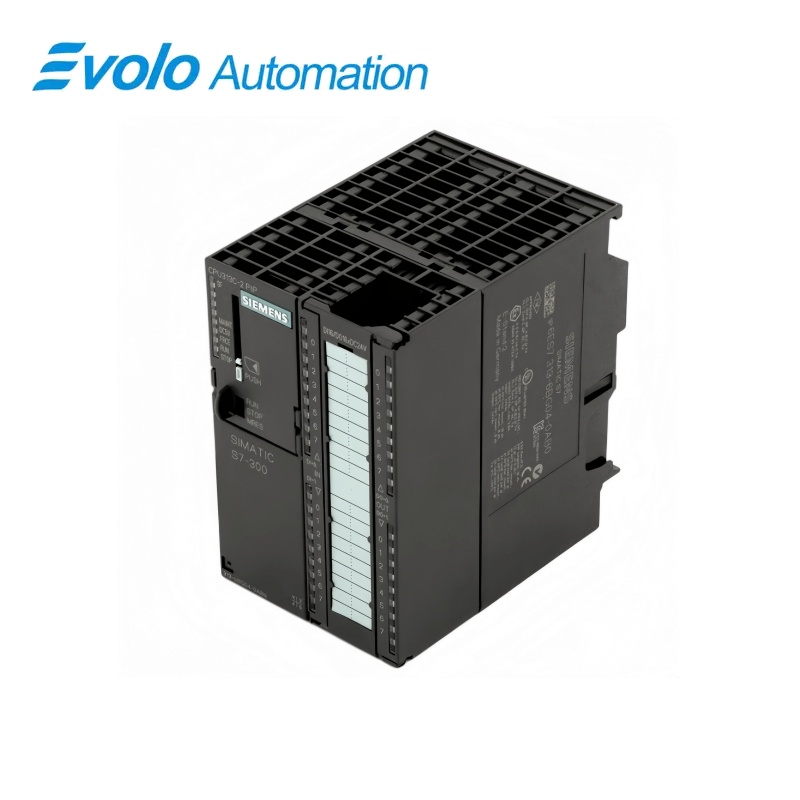

সিমেন্স সিম্যাটিক এস৭-৩০০ সিপিইউ ৩১৩সি-২ পিটিপি কম্প্যাক্ট সিপিইউ ৬ইএস৭৩১৩-৬বিজি০৪-০এবি০
প্রস্তুতকারক: সিমেন্স
অবস্থা: ব্র্যান্ড নিউ
লিড টাইম: স্টকে উপলব্ধ
উৎপত্তি স্থান: জার্মানি
ওয়ারান্টি: ১২ মাস
ইমেইল: [email protected]
whatsApp: +86-18150117685
- সংক্ষিপ্ত বিবরণ
- পণ্যের বিবরণ
- প্রধান কাজ
- অফিসিয়াল স্পেসিফিকেশন
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- সামঞ্জস্যতা ও অর্ডার নোট
- হট সেলিং মডেল
- সুপারিশকৃত পণ্য
সংক্ষিপ্ত বিবরণ
সিমেন্স · সিম্যাটিক এস৭-৩০০
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০ সিম্যাটিক এস৭-৩০০ সিপিইউ ৩১৩সি-২ পিটিপি কমপ্যাক্ট সিপিইউ
সিপিইউ ৩১৩সি-২ পিটিপি-তে ১২৮ কেবি কাজের মেমরি, ষোলোটি ডিজিটাল ইনপুট, ষোলোটি ডিজিটাল আউটপুট, তিনটি ৩০ কিলোহার্জ কাউন্টার, এমপিআই এবং একটি অন্তর্নির্মিত আরএস৪৮৫ ইন্টারফেস রয়েছে।
এক নজরে
| ব্র্যান্ড | Siemens |
|---|---|
| মডেল | 6ES7313-6BG04-0AB0 |
| পণ্যের ধরন | কমপ্যাক্ট প্রোগ্রামেবল লজিক কন্ট্রোলার সিপিইউ |
| মূল ফাংশন | অন্তর্নির্মিত ডিজিটাল আই/ও, কাউন্টার এবং পয়েন্ট-টু-পয়েন্ট যোগাযোগ সহ এস৭-৩০০ নিয়ন্ত্রণ যুক্তি চালায় |
| অ্যাপ্লিকেশন বা সামঞ্জস্যপূর্ণ সিরিজ | সিম্যাটিক এস৭-৩০০ মেশিন যেখানে অনবোর্ড আই/ও এবং আরএস৪৮৫ সিরিয়াল ইন্টারফেস প্রয়োজন |
সঠিক চিহ্নিতকরণ
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০-এর অক্ষর অক্ষর মিলিয়ে সম্পূর্ণ সিম্যাটিক এস৭-৩০০ সিপিইউ ৩১৩সি-২ পিটিপি কমপ্যাক্ট সিপিইউ নামটি নিশ্চিত করুন।
ইন্টারফেস বিন্যাস
প্রতিস্থাপন তার করার আগে ইনস্টল করা সরবরাহ, পোর্ট, ফিল্ড সংযোগ এবং প্রয়োজনীয় অ্যাক্সেসরিজ নিশ্চিত করুন।
কনফিগারেশন পরীক্ষা
ইনস্টল করা সিস্টেম দ্বারা ব্যবহৃত অনুমোদিত ইঞ্জিনিয়ারিং প্রকল্প, নেটওয়ার্ক প্যারামিটার এবং অ্যাপ্লিকেশন ডেটা সংরক্ষণ করুন।
পণ্যের বিবরণ
সিপিইউ ৩১৩সি-২ পিটিপি-তে ১২৮ কেবি কাজের মেমরি, ষোলোটি ডিজিটাল ইনপুট, ষোলোটি ডিজিটাল আউটপুট, তিনটি ৩০ কিলোহার্জ কাউন্টার, এমপিআই এবং একটি অন্তর্নির্মিত আরএস৪৮৫ ইন্টারফেস রয়েছে।
ষোলটি ডিজিটাল ইনপুট এবং ষোলটি ডিজিটাল আউটপুট পৃথক মৌলিক I/O মডিউলের প্রয়োজন কমায়। তিনটি অন্তর্নির্মিত কাউন্টার ৩০ কিলোহার্টজ পর্যন্ত ফ্রিক uency-এ চালিত হয়, যা সমর্থিত গতি এবং পরিমাপ কাজগুলির জন্য উপযুক্ত। একটি অন্তর্নির্মিত RS485 ইন্টারফেস কনফিগার করা পয়েন্ট-টু-পয়েন্ট অ্যাপ্লিকেশন এবং MPI নেটওয়ার্কিং উভয়কেই সমর্থন করে।
প্রধান কাজ
অন্তর্নির্মিত কমপ্যাক্ট I/O
ষোলটি ডিজিটাল ইনপুট এবং ষোলটি ডিজিটাল আউটপুট পৃথক মৌলিক I/O মডিউলের প্রয়োজন কমায়।
হাই-স্পিড গণনা
তিনটি অন্তর্নির্মিত কাউন্টার ৩০ কিলোহার্টজ পর্যন্ত ফ্রিকুয়েন্সিতে চালিত হয়, যা সমর্থিত গতি এবং পরিমাপ কাজগুলির জন্য উপযুক্ত।
সিরিয়াল পয়েন্ট-টু-পয়েন্ট যোগাযোগ
একটি অন্তর্নির্মিত RS485 ইন্টারফেস কনফিগার করা পয়েন্ট-টু-পয়েন্ট অ্যাপ্লিকেশন এবং MPI নেটওয়ার্কিং উভয়কেই সমর্থন করে।
অফিসিয়াল স্পেসিফিকেশন
| হার্ডওয়্যার ফাংশনাল স্ট্যাটাস | ০১ |
|---|---|
| ফার্মওয়্যার ভার্সন | V3.3 |
| রেটেড সাপ্লাই ভোল্টেজ | ২৪ ভোল্ট ডিসি |
| অনুমোদিত সাপ্লাই রেঞ্জ | ১৯.২ থেকে ২৮.৮ ভিডিসি |
| রেটেড কারেন্ট খরচ | ৫৮০ মিএ |
| সাধারণ লোড-বিহীন কারেন্ট | 110 mA |
| কাজের মেমরি | ১২৮ কেবি |
| ডিজিটাল ইনপুট | 16 |
| ডিজিটাল আউটপুট | 16 |
| হাই-স্পিড কাউন্টার | 3 |
| সর্বোচ্চ কাউন্টার ফ্রিক uency | ৩০ কিলোহার্টজ |
| প্রাথমিক ইন্টারফেস | এমপিআই |
| অন্তর্নির্মিত সিরিয়াল ইন্টারফেস | RS485 |
| ফ্রন্ট কানেক্টর | ১ × ৪০-পোল |
| লোড মেমোরি | মাইক্রো মেমরি কার্ড প্রয়োজন |
| ইঞ্জিনিয়ারিং বেজলাইন | STEP 7 V5.5 SP1 অথবা HSP 204 সহ সমর্থিত আগের সংস্করণ |
| আসন্ন নেট ওজন | ০.৫৪৩ কেজি |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০-এ কতটুকু সমন্বিত ই/ও পাওয়া যায়?
কমপ্যাক্ট সিপিইউ-তে ষোলোটি ডিজিটাল ইনপুট এবং ষোলোটি ডিজিটাল আউটপুট রয়েছে।
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০ কতটুকু গণনা কর্মক্ষমতা প্রদান করে?
তিনটি সমন্বিত উচ্চ-গতির কাউন্টার ৩০ কিলোহার্জ পর্যন্ত কাজ করতে পারে।
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০-এ কোন ধরনের ধারাবাহিক সংযোগ অন্তর্ভুক্ত করা হয়েছে?
কনফিগার করা পয়েন্ট-টু-পয়েন্ট যোগাযোগ কাজের জন্য একটি আরএস৪৮৫ ইন্টারফেস অন্তর্ভুক্ত করা হয়েছে।
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০-এর জন্য মেমরি কার্ড প্রয়োজন কি?
হ্যাঁ; লোড মেমরির জন্য একটি সিম্যাটিক মাইক্রো মেমরি কার্ড প্রয়োজন।
৬ইএস৭৩১৩-৬বিজি০৪-০এবি০-এর জন্য কোন সরবরাহ পরিসীমা অনুমোদিত?
১৯.২ থেকে ২৮.৮ ভোল্ট ডিসি পরিসীমায় ২৪ ভোল্ট ডিসি সরবরাহ করুন।
কোন ইঞ্জিনিয়ারিং সেটআপ ৬ES৭৩১৩-৬BG০৪-০AB০ চিনতে পারে?
STEP ৭ V৫.৫ SP১ অথবা হার্ডওয়্যার সাপোর্ট প্যাকেজ ২০৪ সহ সমর্থিত আগের রিলিজ ব্যবহার করুন।
৬ES৭৩১৩-৬BG০৪-০AB০ প্রতিস্থাপনের আগে কী রেকর্ড করতে হবে?
প্রোগ্রাম, হার্ডওয়্যার কনফিগারেশন, মাইক্রো মেমোরি কার্ডের সামগ্রী, MPI ঠিকানা, সিরিয়াল সেটিংস এবং অনবোর্ড I/O অ্যাসাইনমেন্ট সংরক্ষণ করুন।
সামঞ্জস্যতা ও অর্ডার নোট
সামঞ্জস্যতা চেকলিস্ট
- সামঞ্জস্যপূর্ণ SIMATIC S৭-৩০০ র্যাক, পাওয়ার সাপ্লাই এবং ৪০-পোল ফ্রন্ট কানেক্টর ব্যবহার করুন।
- CPU ফার্মওয়্যারের সাথে STEP ৭ হার্ডওয়্যার ক্যাটালগ এন্ট্রি এবং মাইক্রো মেমোরি কার্ড সামঞ্জস্য বজায় রাখুন।
- প্রতিস্থাপনের আগে নিয়ন্ত্রণ প্রোগ্রাম, সিরিয়াল প্যারামিটার এবং একীভূত I/O কনফিগারেশন ব্যাক আপ করুন।
