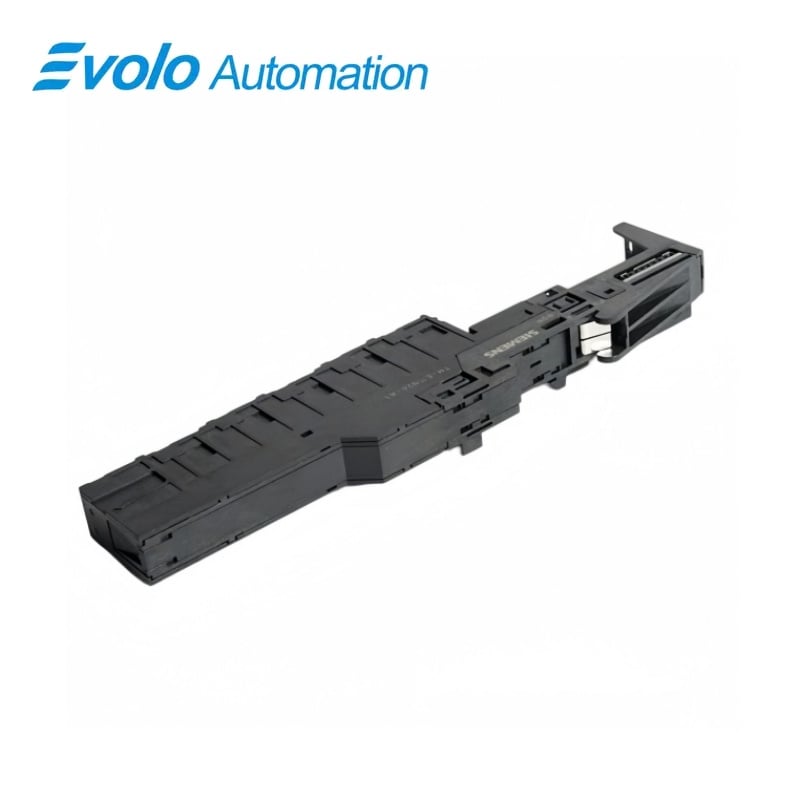

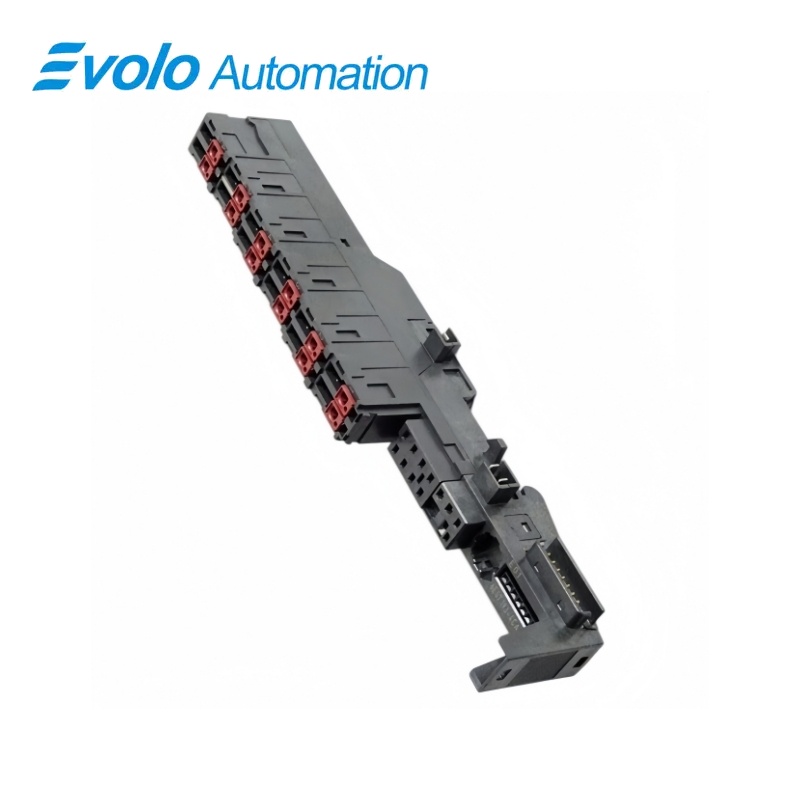

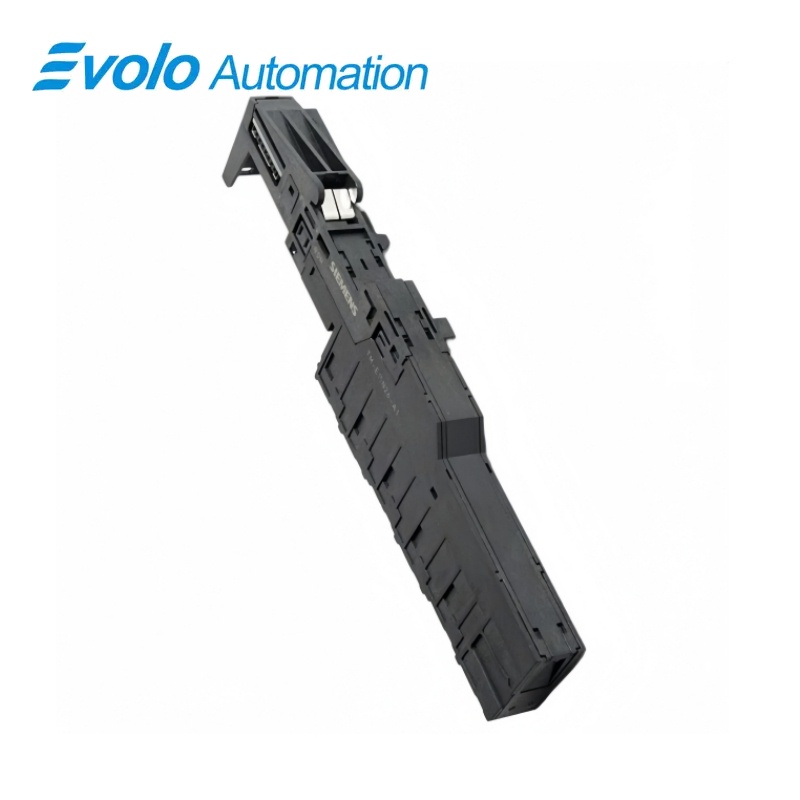

সিমেন্স ৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ সিম্যাটিক ইটি ২০০এস টিএম-ই১৫এন২৬-এ১ ফাস্টকানেক্ট ইউনিভার্সাল টার্মিনাল বেস

সারসংক্ষেপ

সিমেন্স সিম্যাটিক ET 200S

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ সিম্যাটিক ইটি ২০০এস টিএম-ই১৫এন২৬-এ১ ফাস্টকানেক্ট ইউনিভার্সাল টার্মিনাল বেস

একটি ১৫ মিমি ফাস্টকানেক্ট ইউনিভার্সাল বেস যাতে ২×৬ টার্মিনাল বিন্যাস, অবিচ্ছিন্ন অক্স১ এবং চারটি সহায়ক-বিভব সংযোগ বিন্দু রয়েছে।

এক নজরে

ব্র্যান্ড	Siemens
মডেল	৬ইএস৭১৯৩-৪সিএ৮০-০এএ০
পণ্যের ধরন	ইউনিভার্সাল টার্মিনাল বেস
মূল ফাংশন	ক্ষেত্র সংকেত এবং সহায়ক-বিভব তার সংযোগ
আবেদন	ইটি ২০০এস ১৫ মিমি ইলেকট্রনিক মডিউল

ইনসুলেশন-ডিসপ্লেসমেন্ট ওয়্যারিং

ফাস্টকানেক্ট টার্মিনালগুলি নির্দিষ্ট অনস্ট্রিপড ইনস্টলেশন কন্ডাক্টর গ্রহণ করে।

অতিরিক্ত বিভব অ্যাক্সেস

এইচ১ এ এ৩, এ৪, এ৭ এবং এ৮-এ পাওয়া যায়।

বর্ধিত বেস উচ্চতা

ফাস্টকানেক্ট কনস্ট্রাকশনটি ২০২ মিমি উচ্চ এবং ৪৩ মিমি গভীর।

পণ্যের বিবরণ

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ ১৫ মিমি ইটি ২০০এস ইলেকট্রনিক মডিউলের জন্য ফাস্টকানেক্ট সার্বজনীন ওয়্যারিং বেস প্রদান করে।

ইলেকট্রনিক মডিউলটি সিগন্যাল টার্মিনাল ১ থেকে ৮ পর্যন্ত নির্ধারণ করে, যখন অবিচ্ছিন্ন এইচ১ বাসটি নির্বাচিত অতিরিক্ত বিভবের জন্য চারটি অতিরিক্ত টার্মিনাল অবস্থানের সাথে সংযুক্ত হয়।

অর্ডার করার ফোকাস: এন২৬ ফাস্টকানেক্ট কনস্ট্রাকশন, কন্ডাক্টর রেঞ্জ এবং ২০২ মিমি ইনস্টলেশন উচ্চতার সাথে মিল রাখুন এবং নির্দিষ্ট এইচ১ বিভব নির্ধারণ বজায় রাখুন।

প্রধান কাজ

আটটি সিগন্যাল টার্মিনাল সংযুক্ত করুন

স্থাপিত ইলেকট্রনিক মডিউলটি টার্মিনাল ১ থেকে ৮ পর্যন্ত ফাংশনগুলি নির্ধারণ করে।

একটি সহায়ক বিভব বণ্টন করুন

অবিচ্ছিন্ন AUX1 বাসটি A3, A4, A7 এবং A8 টার্মিনাল পয়েন্টগুলিতে পাওয়া যায়।

পরিবাহী প্রস্তুতি সহজ করুন

ফাস্টকানেক্ট ওয়্যারিং প্রতিটি পরিবাহী খোলার প্রয়োজন ছাড়াই ক্ষেত্রের সংযোগগুলি তৈরি করে।

অফিসিয়াল স্পেসিফিকেশন

টার্মিনাল সাজানো	২ × ৬ অবস্থান
ক্ষেত্র-তার সংযোগ প্রযুক্তি	ফাস্টকানেক্ট অপরিবাহী বিস্থাপন
সিগন্যাল টার্মিনাল নম্বরকরণ	1–8
অক্স১ টার্মিনাল অ্যাক্সেস	অবিচ্ছিন্ন বাসে A3, A4, A7 এবং A8
ঘন এবং অপ্রস্তুত নমনীয় পরিবাহী পরিসর	০.৫–১.৫ মিমি²
ফেরুল সহ প্রস্তুত নমনীয় পরিবাহী	ফাস্টকানেক্ট টার্মিনেশনের জন্য অনুমোদিত নয়
প্রতি সংযোগে পরিবাহীর সংখ্যা	1
পরিবাহী প্রস্তুতি	খোসা ছাড়ানোর প্রয়োজন নেই
মাত্রা (প্রস্থ × উচ্চতা × গভীরতা)	১৫ × ২০২ × ৪৩ মিমি
আনুমানিক ভিত্তি ওজন	৯৫ গ্রাম

অফিসিয়াল সোর্স: Siemens টার্মিনাল-মডিউল নির্দেশিকা · সিমেন্স ET ২০০S সিস্টেম ওয়্যারিং নির্দেশাবলী

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আমাকে কি ৬ES৭১৯৩-৪CA৮০-০AA০-এ পরিবাহীগুলি ঢোকানোর আগে প্রতিটি পরিবাহীর আবরণ খুলে ফেলতে হবে?

না, ফাস্টকানেক্ট সংযোগ পদ্ধতিটি অপ্রস্তুত পরিবাহীর জন্য ডিজাইন করা হয়েছে।

আমি কি ৬ES৭১৯৩-৪CA৮০-০AA০-এ ফেরুলযুক্ত নমনীয় পরিবাহী ব্যবহার করতে পারি?

না, ফাস্টকানেক্ট টার্মিনাল সংযোগের জন্য ফেরুলযুক্ত নমনীয় পরিবাহী ব্যবহার করা নিষিদ্ধ।

আমি ৬ES৭১৯৩-৪CA৮০-০AA০-এ AUX১ কোথায় পাব?

AUX১ সম্ভাব্যতা A৩, A৪, A৭ এবং A৮-এ পাওয়া যায়।

৬ES৭১৯৩-৪CA৮০-০AA০ স্ক্রু-টার্মিনাল ইউনিভার্সাল বেসের মতোই ১৫৭ মিমি উচ্চতার এনভেলপে ফিট করবে?

না, ফাস্টকানেক্ট ইউনিভার্সাল বেসের উচ্চতা ২০২ মিমি।

দুটি তার ৬ES৭১৯৩-৪CA৮০-০AA০-এ একটি ফাস্টকানেক্ট সংযোগ শেয়ার করতে পারে?

না, প্রতিটি ফাস্টকানেক্ট সংযোগে একটি মাত্র পরিবাহী গ্রহণ করা যায়।

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ এর জন্য অপ্রস্তুত নমনীয় পরিবাহীর কোন তারের আকার অনুমোদিত?

অনুমোদিত পরিসর হলো ০.৫–১.৫ মিমি²।

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ এর সিগন্যাল টার্মিনাল ৬ এর কাজ কে নির্ধারণ করে?

স্থাপিত ইলেকট্রনিক মডিউলটি ১ থেকে ৮ পর্যন্ত সিগন্যাল টার্মিনালগুলোর বরাদ্দ নির্ধারণ করে।

সামঞ্জস্যতা ও অর্ডার নোট

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ অর্ডার করার আগে: সঠিক এন২৬ ফাস্টকানেক্ট বেসটি নির্বাচন করুন, প্রতিটি সংযোগের জন্য একটি উপযুক্ত অনাস্ত্রীকৃত পরিবাহী ব্যবহার করুন এবং চারটি অক্সিলিয়ারি ১ অ্যাক্সেস পয়েন্টকে নির্দিষ্ট বিভবের সাথে সংযুক্ত রাখুন।

৬ইএস৭১৯৩-৪সিএ৮০-০এএ০ এর সামঞ্জস্যতা চেকলিস্ট

• বেসের ২০২ মিমি উচ্চতা বিবেচনা করুন।
• ফেরুল ছাড়া ০.৫–১.৫ মিমি² পরিবাহী ব্যবহার করুন।
• সন্নিবেশিত ইলেকট্রনিক মডিউলের সিগন্যাল বরাদ্দ অক্ষুণ্ণ রাখুন।
• অক্সিলিয়ারি ১ কে অবিচ্ছিন্ন রাখুন এবং সঠিকভাবে বরাদ্দ করুন।
