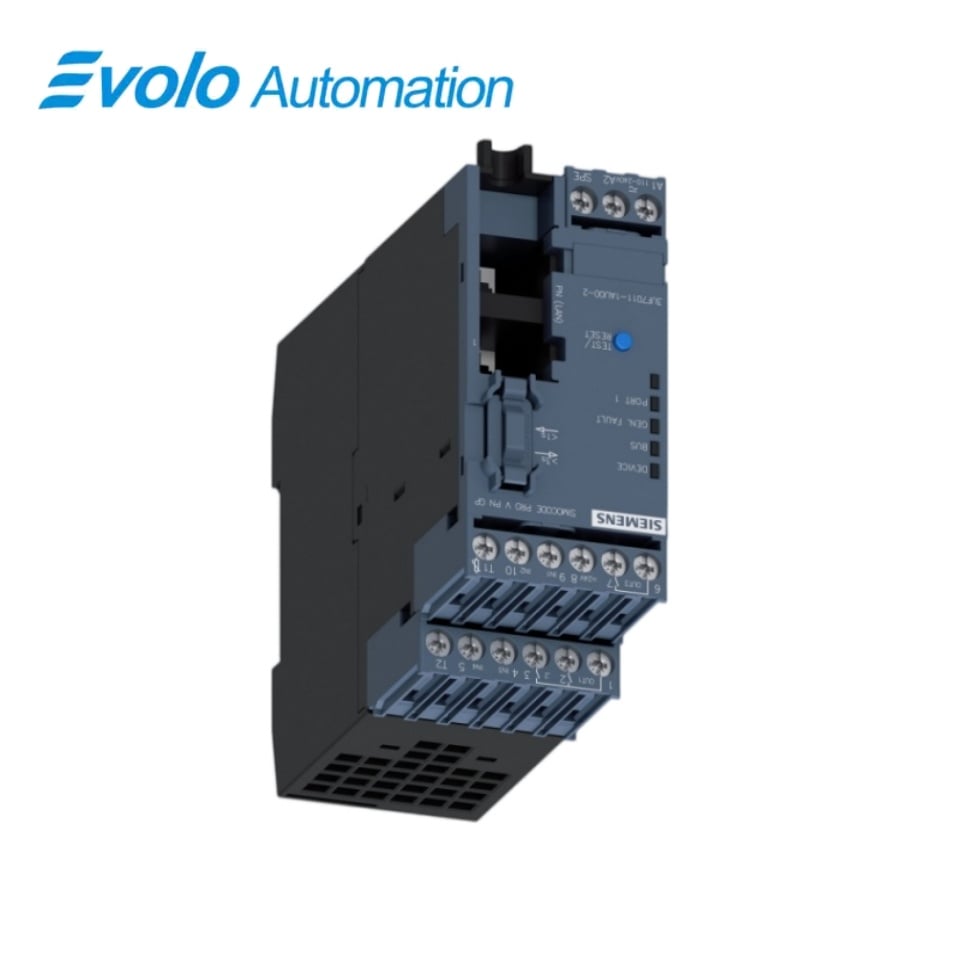

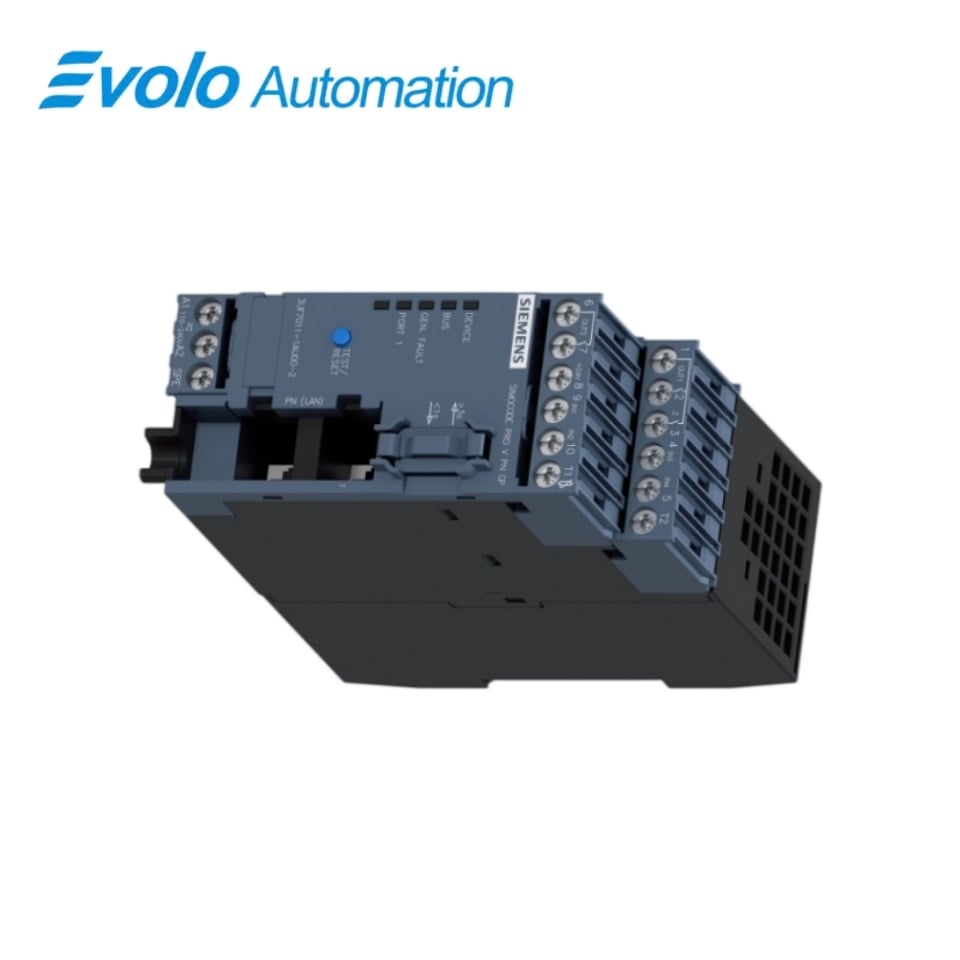

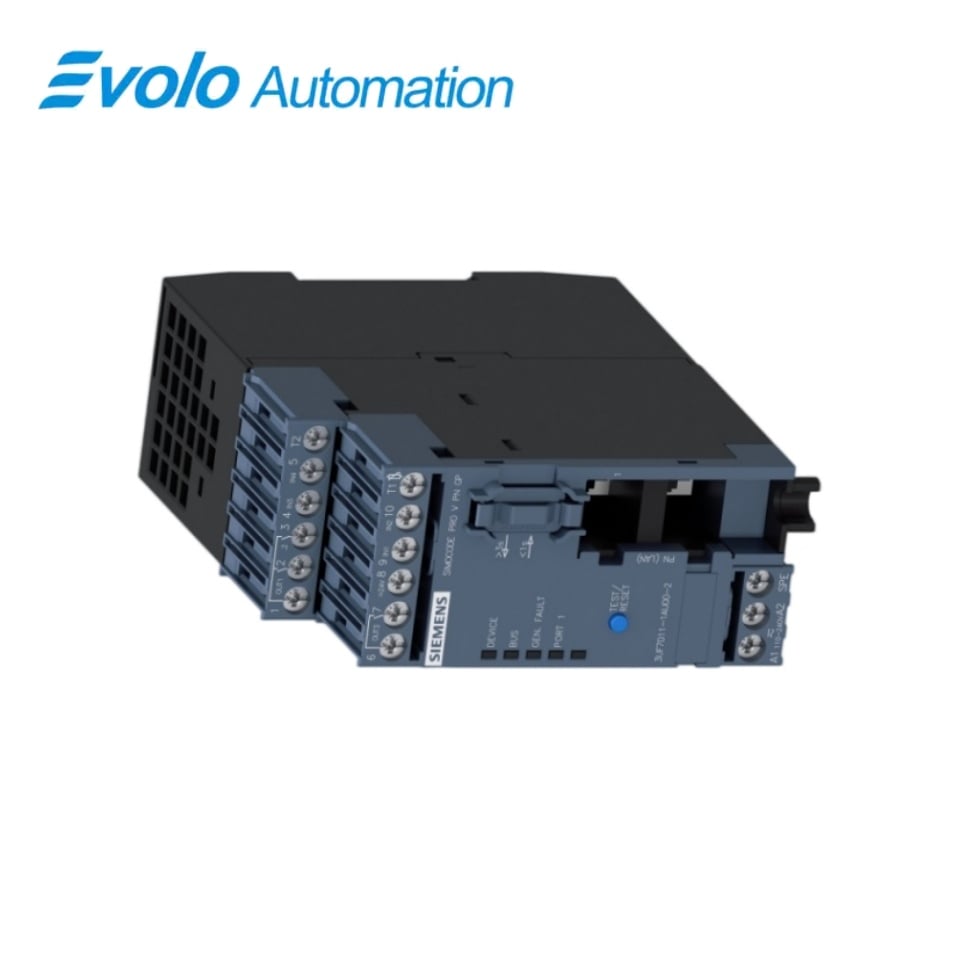

সিমেন্স ৩UF৭০১১-১AU০০-২ সিমোকোড প্রো V PN GP মোটর ম্যানেজমেন্ট বেসিক ইউনিট

সারসংক্ষেপ

সিমেন্স সিমোকোড প্রো ৩ইউএফ৭

৩ইউএফ৭০১১-১এইউ০০-২ সিমোকোড প্রো ভি পিএন জিপি মোটর ম্যানেজমেন্ট বেসিক ইউনিট

১১০–২৪০ ভি এসি/ডিসি জেনারেল পারফরম্যান্স বেসিক ইউনিট, যাতে একটি আরজে৪৫ প্রোফিনেট সংযোগ, চারটি বাইনারি ইনপুট, তিনটি রিলে আউটপুট এবং একটি থার্মিস্টর ইনপুট রয়েছে।

এক নজরে

ব্র্যান্ড	Siemens
মডেল	৩ইউএফ৭০১১-১এইউ০০-২
পণ্যের ধরন	সিমোকোড প্রো ভি পিএন জিপি বেসিক ইউনিট
মূল ফাংশন	মোটর সুরক্ষা এবং স্টার্টার নিয়ন্ত্রণ
আবেদন	PROFINET মোটর-ফিডার নিয়ন্ত্রণ সিস্টেম

একক নেটওয়ার্ক পোর্ট

একটি ইথারনেট পোর্ট -২ সংস্করণকে দুটি পোর্টযুক্ত GP সংস্করণ থেকে পৃথক করে।

মোটর ফিডার নিয়ন্ত্রণ

সরাসরি-অন-লাইন, বিপরীতমুখী বা তারকা-ডেল্টা স্টার্টার ফাংশন কনফিগার করুন।

মডিউলার সিস্টেম

মৌলিক ইউনিটকে বর্তমান পরিমাপ এবং একটি ঐচ্ছিক এক্সপ্যানশন মডিউলের সাথে সংমিশ্রণ করুন।

পণ্যের বিবরণ

৩ইউএফ৭০১১-১এইউ০০-২ ১১০–২৪০ ভোল্ট এসি/ডিসি সরবরাহ সংস্করণে PROFINET-এর মাধ্যমে SIMOCODE pro V PN GP মোটর ব্যবস্থাপনা প্রদান করে, যাতে একটি ইথারনেট সংযোগ রয়েছে।

মৌলিক ইউনিটে স্বাধীনভাবে নির্ধারণযোগ্য বাইনারি ইনপুট এবং মোনোস্টেবল রিলে আউটপুট থাকে, যা একটি থার্মিস্টর সংযোগের সাথে কাজ করে এবং মোটর-ফিডার সুরক্ষা ও নিয়ন্ত্রণের জন্য বর্তমান-পরিমাপক মডিউলের সাথে কাজ করে।

অর্ডার করার ফোকাস: ১১০–২৪০ ভোল্ট এসি/ডিসি নিয়ন্ত্রণ সরবরাহ, একক-পোর্ট নেটওয়ার্ক লেআউট এবং বর্তমান-পরিমাপক মডিউলের সাথে মিল রেখে ফিডারের জন্য অনুমোদিত একটি এক্সপ্যানশন মডিউল নির্বাচন করুন।

প্রধান কাজ

স্টার্টার নিয়ন্ত্রণ

সমর্থিত নিয়ন্ত্রণ ফাংশনগুলির মধ্যে সরাসরি-অন-লাইন, বিপরীতমুখী এবং স্টার-ডেল্টা স্টার্টার, সার্কিট-ব্রেকার এবং সফট-স্টার্টার নিয়ন্ত্রণ অন্তর্ভুক্ত।

নেটওয়ার্কযুক্ত মোটর ব্যবস্থাপনা

PROFINET ইন্টারফেস নিয়ন্ত্রণ সিস্টেমের সাথে মোটর-ফিডার তথ্য আদান-প্রদান করে, যার সাথে OPC UA সার্ভার এবং ওয়েব-সার্ভার ফাংশন উপলব্ধ।

মোটর তাপমাত্রা এবং স্থানীয় সংকেত

একটি বাইনারি PTC থার্মিস্টর ইনপুট এবং চারটি ২৪ ভোল্ট বাইনারি ইনপুট তিনটি স্বাধীনভাবে নির্ধারণযোগ্য মোনোস্টেবল রিলে আউটপুটকে সম্পূরক করে।

অফিসিয়াল স্পেসিফিকেশন

মান নিয়ন্ত্রণ সরবরাহ	১১০–২৪০ ভোল্ট এসি/ডিসি; এসি-এর জন্য ৫০/৬০ হার্জ
সরবরাহ কার্যকরী পরিসর	চালু করা এবং কার্যকরী সময়ে Us-এর ০.৮৫–১.১ গুণ
ইথারনেট সংযোগ	১টি RJ45 পোর্ট; ১০০ মেগাবিট/সেকেন্ড
বাইনারি প্রক্রিয়া ইনপুট	৪; সাধারণ রেফারেন্স বিভব; ২৪ ভি ডিসি
রিলে আউটপুট	৩টি মনোস্টেবল সাধারণত খোলা আউটপুট
রিলে যোগাযোগ গ্রুপিং	২টি আউটপুট একটি সাধারণ বিভব শেয়ার করে; ১টি পৃথক আউটপুট
সর্বোচ্চ বাইনারি-ইনপুট তারের দৈর্ঘ্য	৩০০ মিটার একক দৈর্ঘ্য
থার্মিস্টর সেন্সর ধরন	বাইনারি পিটিসি
সর্বোচ্চ থার্মিস্টর শীতল রোধ	১.৫ কিলোওহম মোট
থার্মিস্টর ট্রিপ রেজিস্ট্যান্স	৩.৪–৩.৮ কিলোওহম
থার্মিস্টর রিসেট রেজিস্ট্যান্স	১.৫–১.৬৫ কিলোওহম
সেন্সর শর্ট-সার্কিট থ্রেশহোল্ড	৯ ওহমের নিচে
থার্মিস্টর কেবল সীমা	২.৫ মিমি² এ ২৫০ মিটার; ১.৫ মিমি² এ ১৫০ মিটার; ০.৫ মিমি² এ ৫০ মিটার
রিলে সুইচিং ক্ষমতা	এসি-১৫: ২৩০ ভোল্ট এসি তে ৩ অ্যাম্পিয়ার; ডিসি-১৩: ২৪ ভোল্ট ডিসি তে ২ অ্যাম্পিয়ার
মূল্যায়িত অবিচ্ছিন্ন রিলে কারেন্ট	৫ এ; +৫০ °সে-এ সর্বোচ্চ ৬ এ
রেটেড ইনসুলেশন ভোল্টেজ	দূষণ মাত্রা ৩-এ ৩০০ ভি
রেটেড ইম্পালস সহ্য ভোল্টেজ	4 kV
সাধারণ পাওয়ার-ফেইলিউর ব্যাকআপ	20 ms

অফিসিয়াল সোর্স: সিমেন্স পণ্য ম্যানুয়াল এবং প্রযুক্তিগত বিবরণী

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আমি কি ৩UF৭০১১-১AU০০-২ এর মাধ্যমে প্রোফিনেট লাইন চালিয়ে যেতে পারি?

একক-পোর্ট সংস্করণে শুধুমাত্র একটি RJ৪৫ সংযোগ রয়েছে, তাই লাইন চালিয়ে যেতে উপযুক্ত বাহ্যিক নেটওয়ার্ক সরঞ্জাম প্রয়োজন।

৩UF৭০১১-১AU০০-২ মোবাইল সরঞ্জামের জন্য মোটর ফিডার নিয়ন্ত্রণ সমর্থন করে?

একক-পোর্ট PN GP সংস্করণে MRP সমর্থিত নয়।

৩UF৭০১১-১AU০০-২ দিয়ে আমি কোন স্টার্টার ফাংশনগুলি কনফিগার করতে পারি?

জিপি বেসিক ইউনিটটি ডাইরেক্ট-অন-লাইন, রিভার্সিং এবং স্টার-ডেল্টা স্টার্টার, সার্কিট-ব্রেকার এবং সফট-স্টার্টার নিয়ন্ত্রণকে সমর্থন করে।

আমার ৩ইউএফ৭০১১-১এইউ০০-২ এর সাথে কারেন্ট-পরিমাপক মডিউল প্রয়োজন কি?

জিপি বেসিক ইউনিটটি একটি কারেন্ট-পরিমাপক মডিউল এবং একটি ঐচ্ছিক অপারেটর প্যানেলের সংমিশ্রণে ব্যবহার করা হয়।

আমি ৩ইউএফ৭০১১-১এইউ০০-২ এ কয়টি এক্সপানশন মডিউল যোগ করতে পারি?

একটি এক্সপানশন মডিউল ডিজিটাল সিগন্যাল, তাপমাত্রা সংবেদন বা অবশিষ্ট-কারেন্ট সনাক্তকরণ যোগ করতে পারে।

আমি কি ৩ইউএফ৭০১১-১এইউ০০-২ এর সাথে পিটিসি মোটর সেন্সর সংযুক্ত করতে পারি?

মোটর-তাপমাত্রা সুরক্ষার জন্য একটি বাইনারি পিটিসি থার্মিস্টর ইনপুট প্রদান করা হয়েছে।

৩ইউএফ৭০১১-১এইউ০০-২ প্যারামিটারাইজ করার জন্য আমি কোন সফটওয়্যার ব্যবহার করতে পারি?

টিআইএ পোর্টালে সিমোকোড ইএস সিস্টেম ইন্টারফেসের মাধ্যমে উপযুক্ত পিসি কেবল ব্যবহার করে প্যারামিটারাইজেশনকে সমর্থন করে।

সামঞ্জস্যতা ও অর্ডার নোট

৩ইউএফ৭০১১-১এইউ০০-২ অর্ডার করার আগে: প্রয়োজনীয় ১১০–২৪০ ভি এসি/ডিসি নিয়ন্ত্রণ সরবরাহ এবং স্টার্টার ফাংশনের জন্য এই একক-পোর্ট GP সংস্করণটি বেছে নিন, এবং মিলে যাওয়া বর্তমান-পরিমাপক মডিউল এবং সংযোগ কেবলটি অন্তর্ভুক্ত করুন।

৩UF৭০১১-১AU০০-২ এর সামঞ্জস্যতা চেকলিস্ট

• -২ একক-পোর্ট সংস্করণটিকে -১ দুই-পোর্ট সংস্করণ এবং -০ উচ্চ কর্মক্ষমতা ইউনিট থেকে আলাদা রাখুন।
• MRP বা একটি অন্তর্ভুক্ত দ্বিতীয় ইথারনেট পোর্টের উপর নির্ভর না করে নেটওয়ার্ক পরিকল্পনা করুন।
• প্রয়োজনীয় অতিরিক্ত ফাংশনের জন্য শুধুমাত্র একটি সমর্থিত GP এক্সপ্যানশন মডিউল নির্বাচন করুন।
• বর্তমান-পরিমাপক পরিসর এবং SIMOCODE ES প্যারামিটার সেটটি মোটর এবং ফিডারের সাথে মিলিয়ে নিন।
