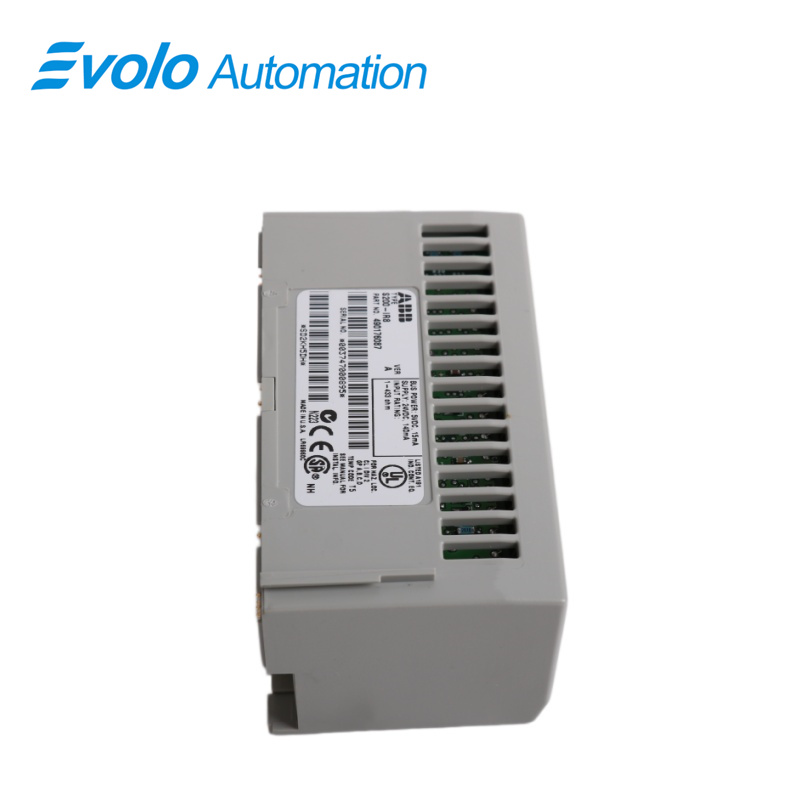

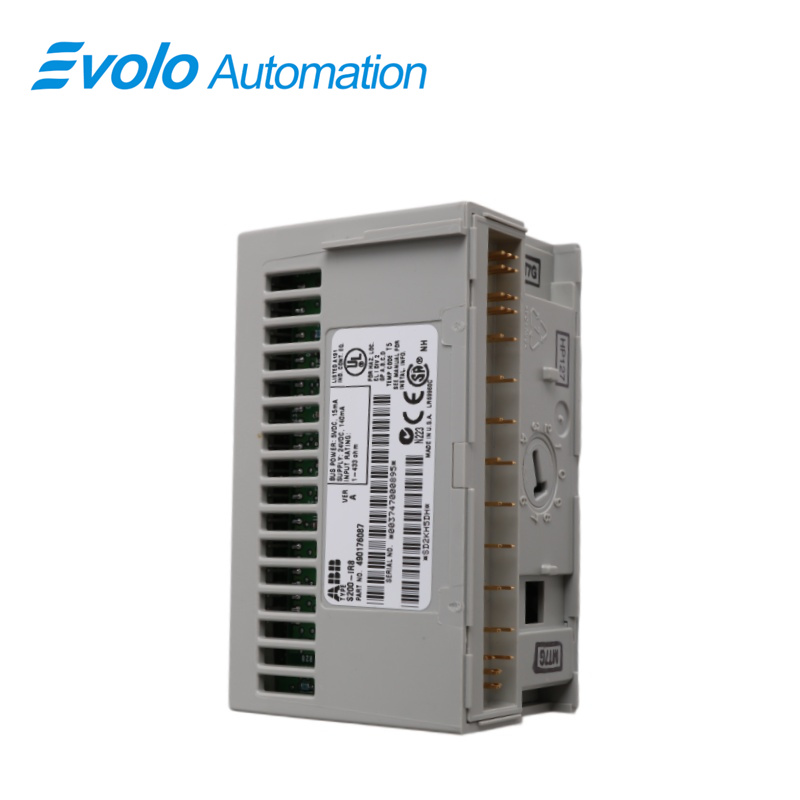

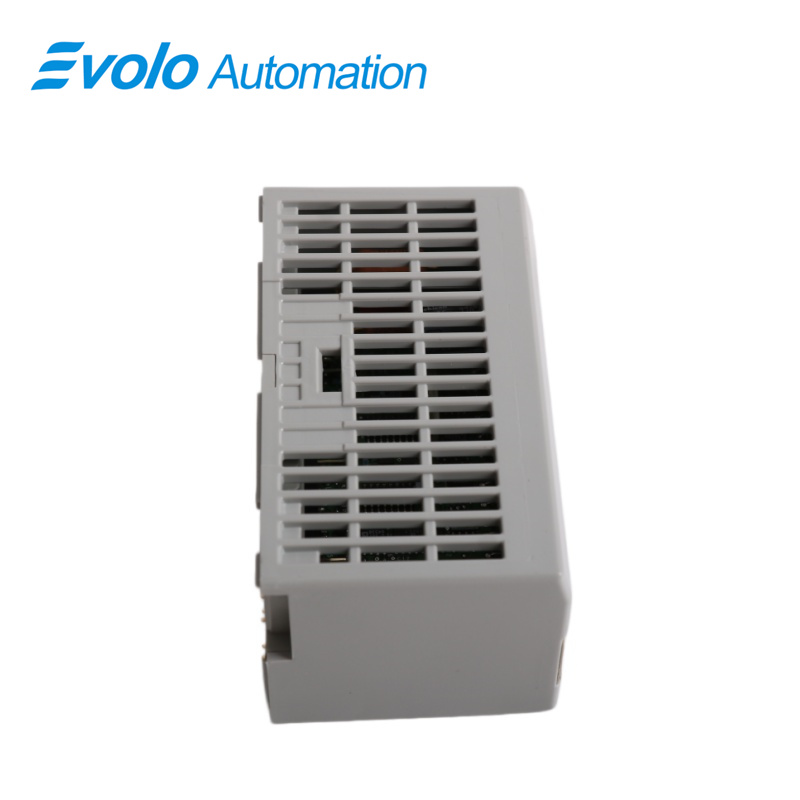

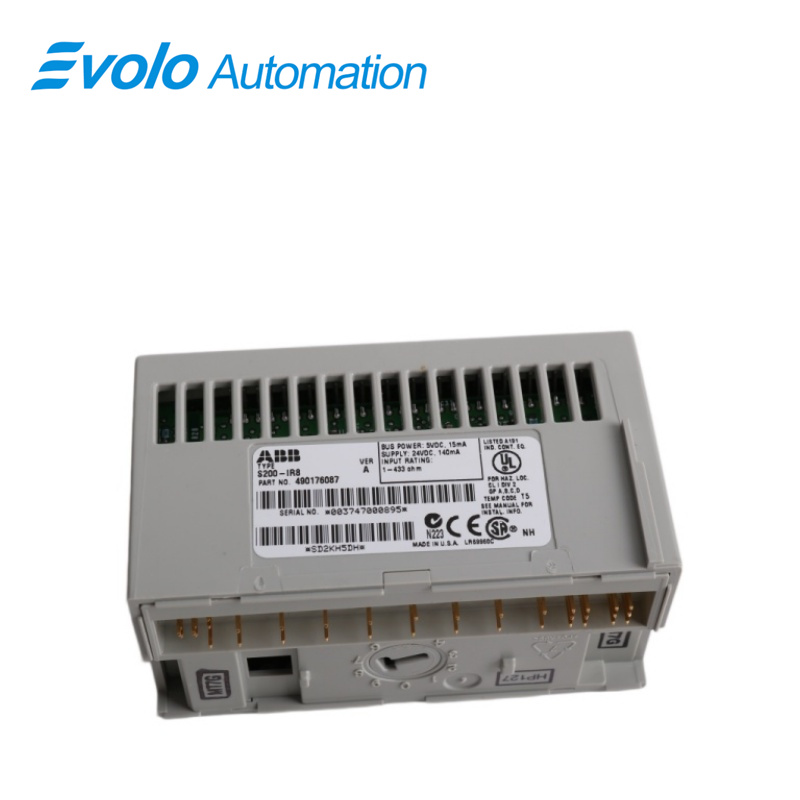

S200-IR8 S200IR RTD ইনপুট ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	S200-IR8 S200IR8
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

কার্যাত্মক বিবরণ

দ্য S200-IR8 S200IR8 এটি একটি RTD ইনপুট ইউনিট। ৮টি অ্যানালগ ইনপুট সিগন্যাল টার্মিনাল বেস ইউনিটের স্ক্রু টার্মিনালের মাধ্যমে ইউনিটের সাথে সংযুক্ত হয়।

ইনপুটগুলি অপটোকাপলারের মাধ্যমে সিরিয়াল বাস থেকে গ্যালভানিকভাবে বিচ্ছিন্ন আটটি ইনপুটের একটি গ্রুপ হিসাবে কাজ করে। সিস্টেমের কার্যকারিতা উন্নত করতে অব্যবহৃত চ্যানেলগুলি নির্বাচন বাতিল করা সম্ভব। নির্দিষ্ট সময় পরপর ব্যবহারকারী ক্যালিব্রেশন সমর্থিত।

অভ্যন্তরীণ লজিকের জন্য বিদ্যুৎ একটি বহিরাগত পাওয়ার সাপ্লাই থেকে সরবরাহ করা হয়।

প্রয়োগ

তাপীয় বিদ্যুৎ কেন্দ্র: বেয়ারিংয়ের তাপমাত্রা, বয়লার টিউব দেয়ালের তাপমাত্রা এবং শীতলীকরণ জল ব্যবস্থার নজরদারি।

ঔষধ উৎপাদন কারখানা: ফার্মেন্টার এবং স্টেরিলাইজারের মতো অত্যন্ত উচ্চ তাপমাত্রা নির্ভুলতা প্রয়োজনীয় প্রক্রিয়ায় ব্যবহৃত।

খাদ্য ও পানীয় কারখানা: পাস্তুরাইজেশন লাইন, শীতল ভাণ্ডারে শীতল শৃঙ্খল যুক্ত লজিস্টিক্স এবং রিয়্যাক্টরের তাপমাত্রা নজরদারি।

পেট্রোরাসায়নিক কারখানা: ডিসটিলেশন কলামের বহু-বিন্দু তাপমাত্রা নজরদারি এবং তেল পাইপলাইনের হিট ট্রেসিং নজরদারি।

সিমেন্ট প্রক্রিয়াকরণ কারখানা: ঘূর্ণায়মান কিলনের বেয়ারিং সুরক্ষা এবং অপচয় তাপ বিদ্যুৎ উৎপাদন ব্যবস্থার জন্য তাপীয় পরামিতি অর্জন।

বৈশিষ্ট্যসমূহ

সিস্টেম পাওয়ার চালু অবস্থায় প্রতিস্থাপন

সিই এবং ইউএল অনুমোদন

সফটওয়্যার-কনফিগারযোগ্য ফাংশন

নিরাপদ প্রতিস্থাপনের জন্য যান্ত্রিক কোডিং

দূরবর্তী কনফিগারেশনে আউটপুটগুলিতে নিরাপত্তা ফাংশন

বিভিন্ন টার্মিনেশন বিকল্প

কেন্দ্রীয় এবং রিমোট কনফিগারেশনে একই I/O ইউনিটগুলি

I/O 200C এর সাথে সামঞ্জস্যপূর্ণ

ট্রাবλশুটিং

সিস্টেমটি চালু আছে এবং অ্যাডাপ্টারটি সক্রিয়।

LED OK ইন্ডিকেটরটি 200-IR8-এর সাধারণ অবস্থা এবং কন্ট্রোলারে অ্যাপ্লিকেশনের সাথে যোগাযোগ সংক্রান্ত অবস্থা নির্দেশ করে।

লক্ষণ১

স্থির লাল: একটি গুরুতর ত্রুটির নির্দেশ করছে

পরিমাপ করুন:

ইউনিটটি প্রতিস্থাপন করুন।

লক্ষণ২

দুর্বল লাল আলো ঝলকানো: একটি অ-গুরুতর ত্রুটির নির্দেশ করছে (যেমন সেন্সর খোলা, ইনপুট পরিসরের বাইরে, ইত্যাদি)

পরিমাপ করুন:

১. কেবলিং এবং কানেক্টরগুলি পরীক্ষা করুন।

২. কন্ট্রোলারে সঠিক ধরনটি নির্বাচন করা হয়েছে কিনা তা পরীক্ষা করুন।

হার্ডওয়্যার কনফিগারেশন।

৩. ইউনিটটি প্রতিস্থাপন করুন।

লক্ষণ৩

সবুজ আলো ঝলকানো: ইঙ্গিত দেয় যে ডিভাইসটি কার্যকর কিন্তু কনফিগার করা হয়নি

পরিমাপ করুন:

১. ডিভাইসটি কনফিগার করার জন্য প্রোগ্রামটি চালু করুন।

২. প্রোগ্রামটি পরীক্ষা করুন।

৩. ইউনিটটি প্রতিস্থাপন করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: S200-IR8 S200IR8 এটি কি একটি থার্মোকাপল (টিসি) এর সাথে সংযুক্ত করা যায়?
না। এটি রেজিস্ট্যান্স সেন্সর (আরটিডি) এর জন্য ডিজাইন করা হয়েছে। থার্মোকাপল সংযোগের জন্য, অনুগ্রহ করে S200-IT8 মডিউল ব্যবহার করুন।

প্রশ্ন২: আমার Pt100 এর পাঠ প্রকৃত মানের তুলনায় কয়েক ডিগ্রি বেশি কেন? S200-IR8 S200IR8 ?
অনুগ্রহ করে পরীক্ষা করুন যে আপনি কি ২-তার সংযোগ ব্যবহার করছেন। যদি তাই হয়, তবে মডিউলটি তারের রেজিস্ট্যান্স কম্পেনসেট করতে পারবে না; আমরা ৩-তার বা ৪-তার সংযোগ ব্যবহার করার পরামর্শ দিচ্ছি।

প্রশ্ন ৩: কি S200-IR8 S200IR8 মডিউলটি স্বয়ংক্রিয়ভাবে সেন্সরের ধরন চিহ্নিত করতে পারে?
না। আপনাকে নিয়ন্ত্রণ সফটওয়্যারে (যেমন কন্ট্রোল বিল্ডার) প্রতিটি চ্যানেলের জন্য সেন্সর স্পেসিফিকেশন (যেমন Pt100 বা Ni100) ম্যানুয়ালি কনফিগার করতে হবে।

প্রশ্ন ৪: একটি চ্যানেলের S200-IR8 S200IR8 ব্যবহার না করলে তাকে শорт করতে হবে?
সাধারণত শর্ট-সার্কিট করা প্রয়োজন হয় না, কিন্তু বিচ্ছিন্নতা সংকেত এড়াতে সফটওয়্যার কনফিগারেশনে এটিকে "অক্ষম" করে দেওয়া আমরা সুপারিশ করি।

প্রশ্ন ৫: আমি কি সরাসরি S200-IR8 S200IR8 মডিউলটি প্লাগ ইন ও আনপ্লাগ করতে পারি?
হ্যাঁ, যতক্ষণ না এটি হট-সোয়াপেবল টার্মিনাল ব্লকে ইনস্টল করা হয়েছে, কিন্তু আনপ্লাগ করার সময় মডিউলের সাথে সম্পর্কিত আটটি তাপমাত্রা পয়েন্ট মনিটরিং হারাবে।
