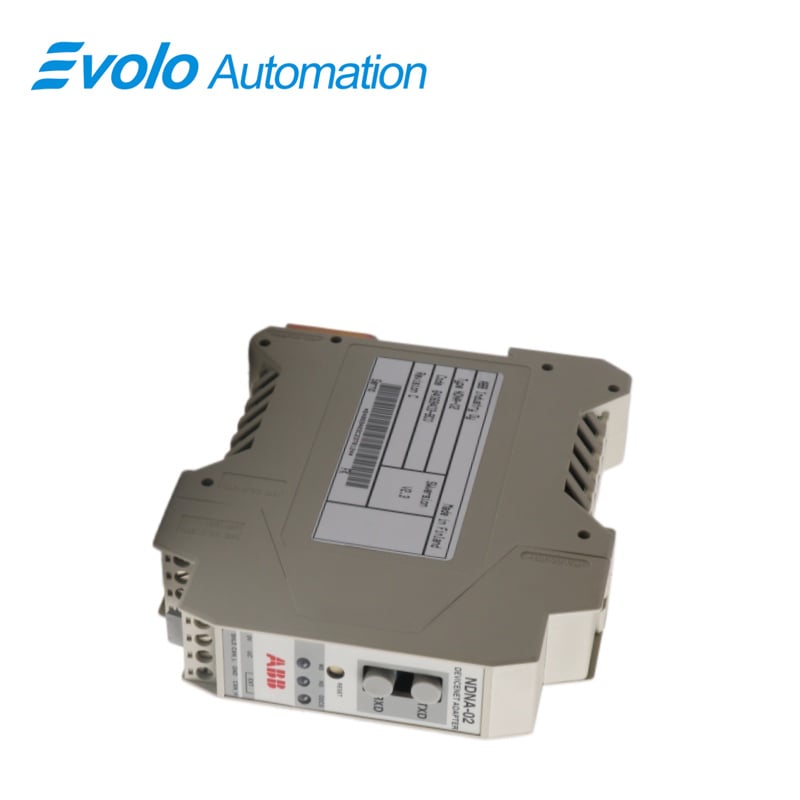

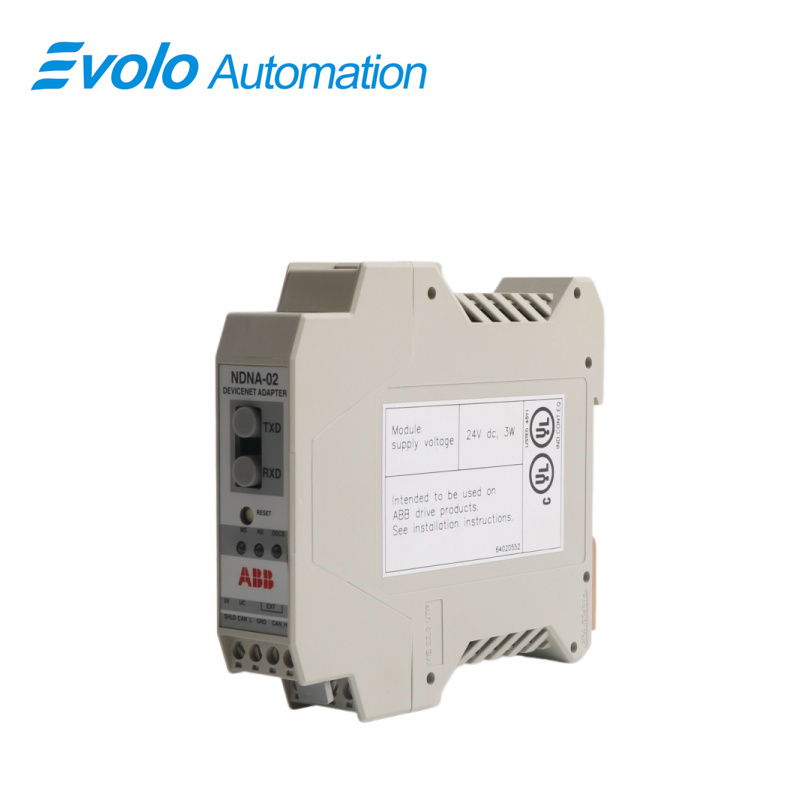

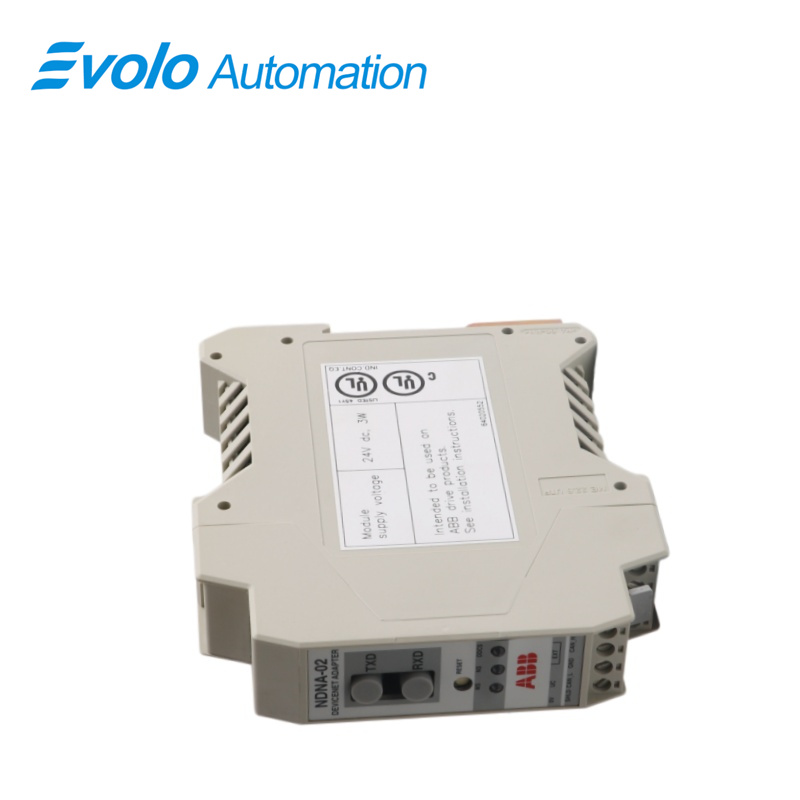

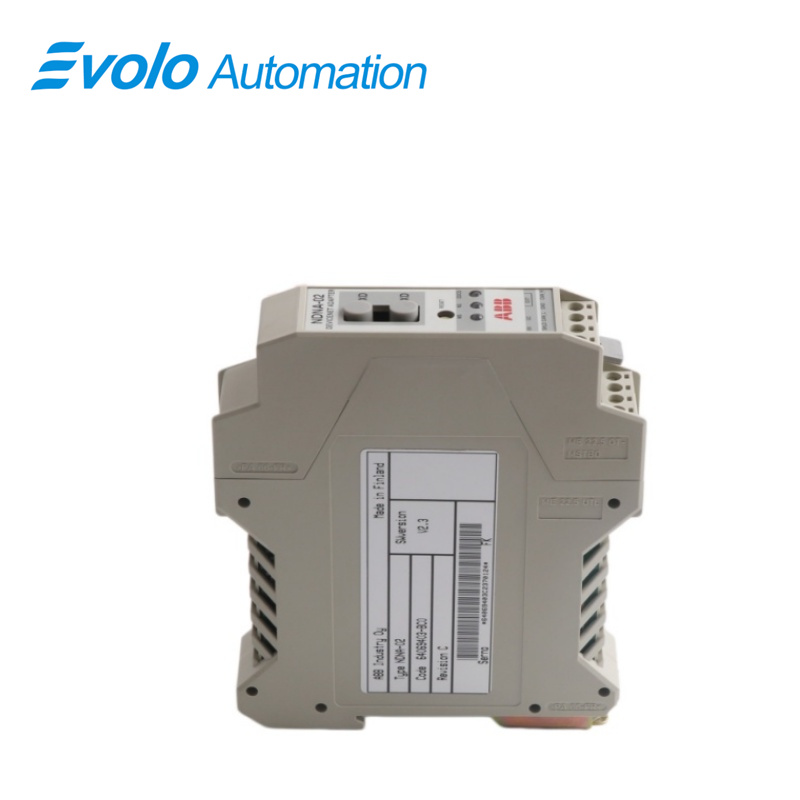

NDNA-02 NDNA-02-KIT ডিভাইসনেট অ্যাডাপ্টার মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NDNA-02 NDNA-02-KIT
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

এনডিএনএ-০২ এবং এনডিএনএ-০২-কিট ডিভাইসনেট অ্যাডাপ্টার মডিউল এবিবি ড্রাইভগুলির জন্য একটি ঐচ্ছিক ডিভাইস যা ড্রাইভটিকে ডিভাইসনেট সিস্টেমের সাথে সংযুক্ত করার অনুমতি দেয়। ড্রাইভটিকে ডিভাইসনেট নেটওয়ার্কে একটি স্লেভ হিসাবে বিবেচনা করা হয়। এনডিএনএ-০২ এবং এনডিএনএ-০২-কিট ডিভাইসনেট অ্যাডাপ্টার মডিউলের মাধ্যমে নিম্নলিখিতগুলি সম্ভব:

• ড্রাইভে নিয়ন্ত্রণ কমান্ড প্রদান করা (শুরু, বন্ধ, চালু করার অনুমতি ইত্যাদি)

• মোটরের গতি বা টর্ক রেফারেন্স ড্রাইভে প্রেরণ করা

• ড্রাইভের PID কন্ট্রোলারে একটি প্রক্রিয়ার বাস্তব মান বা প্রক্রিয়া রেফারেন্স দিন

• ড্রাইভ থেকে স্ট্যাটাস তথ্য এবং বাস্তব মান পড়ুন

• ড্রাইভ প্যারামিটার মানগুলি পড়ুন এবং লিখুন

• ড্রাইভ ত্রুটি রিসেট করুন।

NDNA-02 NDNA-02-KIT শুধুমাত্র পূর্বনির্ধারিত মাস্টার-স্লেভ সংযোগ সেট সার্ভিসগুলির সাথে ক্লাস ২ স্লেভ হিসাবে কাজ করে। এই সার্ভিসগুলির মধ্যে রয়েছে এক্সপ্লিসিট মেসেজিং, পোল-রেসপন্স সার্ভিস, বিট-স্ট্রোব সার্ভিস এবং চেঞ্জ অফ স্টেট/সাইক্লিক সার্ভিস।

প্রয়োগ

গাড়ি উৎপাদন কারখানা: ওয়েল্ডিং, পেইন্টিং এবং চূড়ান্ত অ্যাসেম্বলি লাইনের জন্য কনভেয়ার সিস্টেম নিয়ন্ত্রণ।

খাদ্য ও পানীয় প্রক্রিয়াকরণ কারখানা: ফিলিং লাইন, প্যাকেজিং মেশিন এবং উপকরণ হ্যান্ডলিং নেটওয়ার্ক।

অর্ধপরিবাহী কারখানা: ক্লিনরুমে স্বয়ংক্রিয় উপকরণ হ্যান্ডলিং সরঞ্জাম।

সামঞ্জস্যতা

NDNA-02 NDNA-02-KIT নিম্নলিখিতগুলির সাথে সামঞ্জস্যপূর্ণ:

• ACS 400

• ACS 600 সিঙ্গেলড্রাইভ

• ACS 600 মাল্টিড্রাইভ

• ACS 600 মোশনকন্ট্রোল (ACP 600)

• ACS 600 ক্রেনড্রাইভ (ACC 600)

• ACS 600 প্রোগ্রামযোগ্য

• ACS 6000

• DCS 500

• DCS 600

• ACS 1000

• ODVA DeviceNet স্পেসিফিকেশন অনুযায়ী কাজ করে এমন সমস্ত স্ক্যানার। (NDNA-02 এবং NDNA-02-KIT মডিউলটি Allen-Bradley 1747-SDN স্ক্যানার মডিউলের সাথে পরীক্ষা করা হয়েছে।)

মাউন্টিং নির্দেশাবলী

১. ড্রাইভটি বন্ধ করুন।

২. ড্রাইভের বিদ্যুৎ সরবরাহ এবং ইনপুট ও আউটপুটে সংযুক্ত সমস্ত বিপজ্জনক ভোল্টেজ বন্ধ করুন।

৩. মধ্যবর্তী সার্কিটের ক্যাপাসিটরগুলি ডিসচার্জ হওয়া নিশ্চিত করতে পাঁচ মিনিট অপেক্ষা করুন।

৪. ড্রাইভের সামনের কভারটি সরিয়ে ফেলুন।

৫. নিশ্চিত করুন যে মেইনস কেবল, মোটর কেবল এবং ক্যাপাসিটর ব্যাঙ্ক (UDC+ এবং UDC–) বিদ্যুৎশূন্য।

৬. মডিউলটির জন্য নির্দিষ্ট স্থানটি খুঁজে বার করুন (ড্রাইভ ডকুমেন্টেশন দেখুন)। যদি ইতিমধ্যে ইনস্টল না করা থাকে, তবে মাউন্টিং রেলটি তার স্থানে স্থাপন করুন। মডিউলটির জন্য প্রয়োজনীয় মুক্ত স্থানের প্রয়োজনীয়তা মেনে চলুন।

৭. মডিউলটিকে রেলের উপর ঠেলুন। মডিউলটি মুক্ত করা যায়

একটি স্ক্রুড্রাইভার দিয়ে লকিং স্প্রিংটি টেনে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: NDNA-02 এবং NDNA-02-KIT-এর মধ্যে পার্থক্য কী?
উত্তর: NDNA-02 শুধুমাত্র মডিউলটিকেই নির্দেশ করে; NDNA-02-KIT হল একটি সম্পূর্ণ প্যাকেজ যার মধ্যে মডিউল, যোগাযোগের ফাইবার অপটিক/কেবল এবং মাউন্টিং ব্র্যাকেট অন্তর্ভুক্ত থাকে, যা সরাসরি ক্ষেত্রে ইনস্টলেশনকে সহজতর করে।

প্রশ্ন: NDNA-02 এবং NDNA-02-KIT কি ACS880 সিরিজের সাথে ব্যবহার করা যায়?
উত্তর: না। ACS880 সিরিজে আরও নতুন FDNA-01 অ্যাডাপ্টার ব্যবহার করা হয়। NDNA-02 মূলত পুরনো ACS600/ACS800 মডেলগুলির জন্য ব্যবহৃত হয়।

প্রশ্ন: NDNA-02 এবং NDNA-02-KIT-এর জন্য নোড ঠিকানা কীভাবে সেট করবেন?
উত্তর: মডিউলের সামনে দুটি রোটারি সুইচ রয়েছে, যা যথাক্রমে ঠিকানার দশক ও একক অঙ্ক নির্দেশ করে।

প্রশ্ন: NDNA-02 এবং NDNA-02-KIT-এর ক্ষেত্রে কিছু ডিভাইস নেটওয়ার্কে সংযুক্ত হতে পারছে কিন্তু অন্যগুলো পারছে না কেন?
উত্তর: অনুগ্রহ করে পরীক্ষা করুন যে বাস দৈর্ঘ্য সংশ্লিষ্ট বড রেটের জন্য সর্বোচ্চ সীমা অতিক্রম করেছে কিনা, অথবা মধ্যবর্তী নোডগুলিতে ভোল্টেজ ড্রপ অত্যধিক হয়েছে কিনা।

প্রশ্ন: এই NDNA-02 এবং NDNA-02-KIT কি হট-সোয়াপিং সমর্থন করে?
উত্তর: না। NDNA-02 ইনস্টল করা বা অপসারণ করার আগে ইনভার্টারের নিয়ন্ত্রণ বিদ্যুৎ বিচ্ছিন্ন করতে হবে।
