IC200UDR005 ভার্সাম্যাক্স মাইক্রো PLC মডিউল

সারসংক্ষেপ

উৎপত্তি স্থান:	মার্কিন যুক্তরাষ্ট্র
ব্র্যান্ড নাম:	জিই
মডেল নম্বর:	IC200UDR005
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

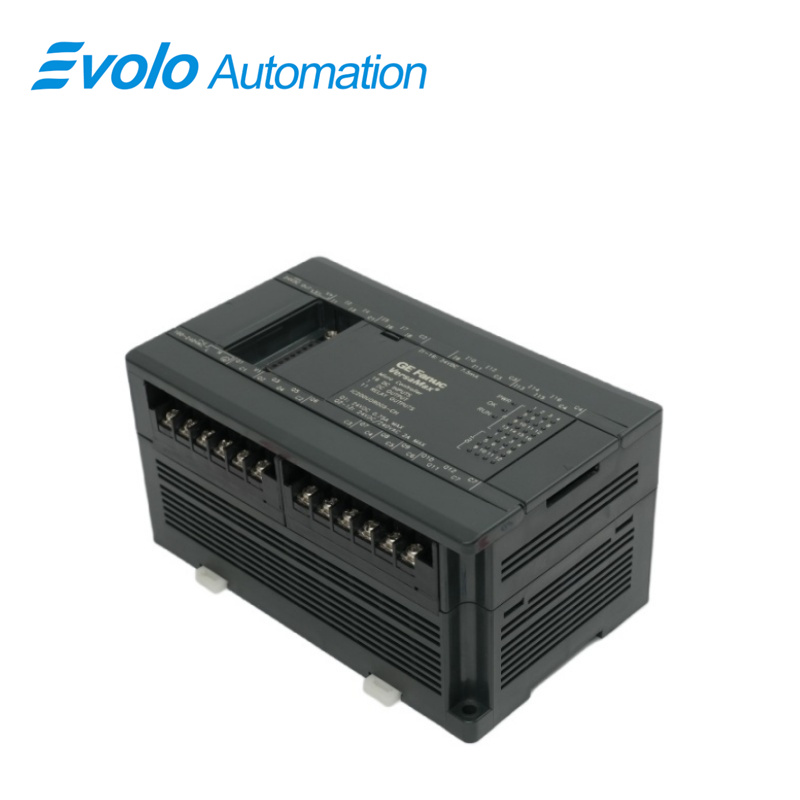

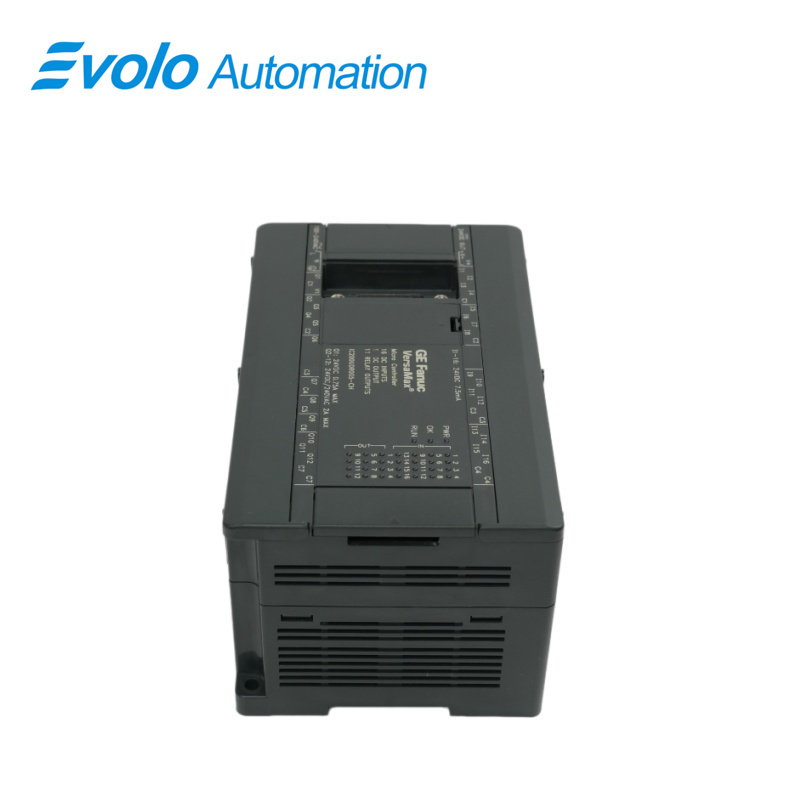

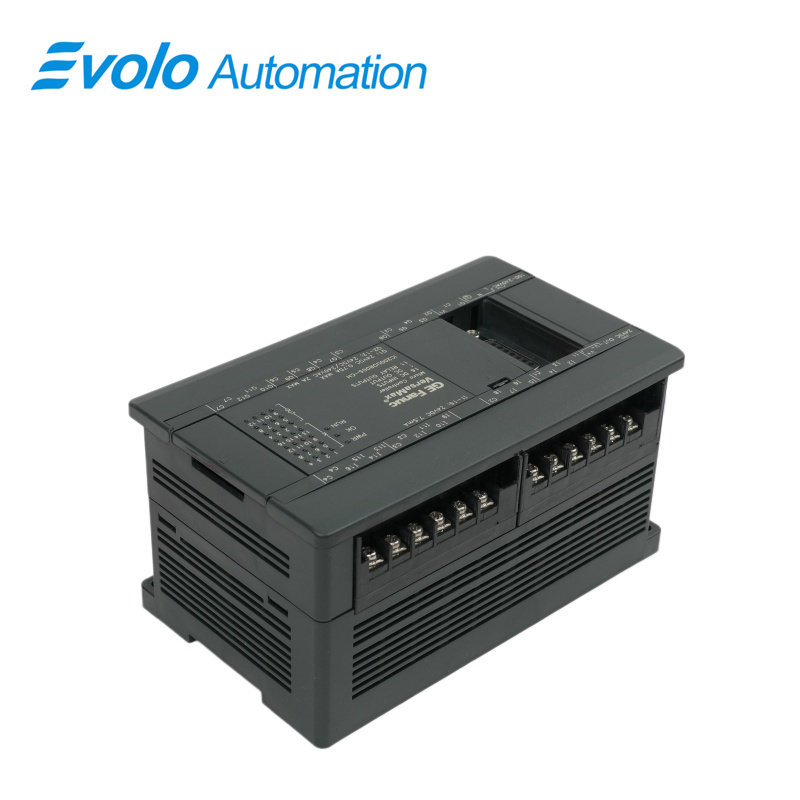

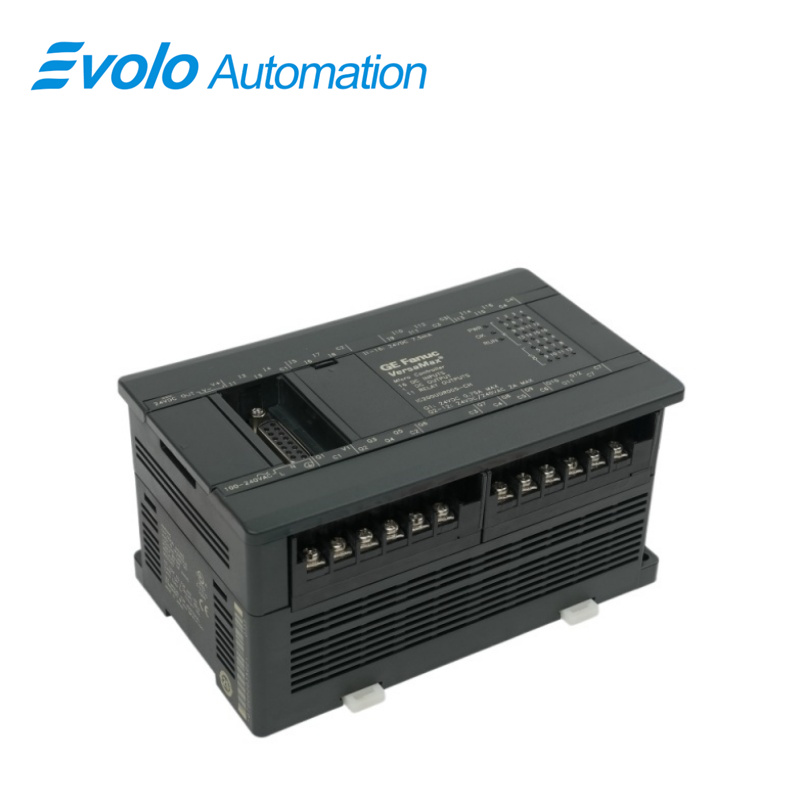

জিই ফ্যানুক IC200UDR005 ভার্সাম্যাক্স সিরিজের অংশ, যা একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (PLC) হিসাবে কাজ করে। এই মডিউলটি ২৮টি ইনপুট/আউটপুট পয়েন্ট নিয়ে গঠিত একটি সম্পূর্ণ সেটআপ প্রদান করে, যা বিভিন্ন স্বয়ংক্রিয়করণ অ্যাপ্লিকেশনের জন্য আদর্শ। ইনপুট অংশে ১৬টি ২৪VDC-এ কাজ করে এমন ইনপুট রয়েছে, আর আউটপুট অংশে ১১টি রিলে আউটপুট এবং একটি নির্দিষ্ট ২৪VDC আউটপুট রয়েছে।

IC200UDR005-এর এক্সপ্যানশন ক্ষমতা উল্লেখযোগ্য; এটি চারটি ডিসক্রিট I/O এবং চারটি অ্যানালগ I/O এক্সপ্যানশন ইউনিট যোগ করার অনুমতি দেয়। এই সম্প্রসারণীয়তা সর্বোচ্চ সমর্থিত শারীরিক I/O সংখ্যাকে ১৪০-এ নিয়ে যায়, যা বড় ধরনের স্বয়ংক্রিয়করণ প্রয়োজনীয়তা পূরণ করে।

ব্যবহারকারীর প্রোগ্রামগুলির জন্য, কন্ট্রোলারে ৯K শব্দের লজিক মেমরি রয়েছে, যা জটিল কাজগুলির জন্য পর্যাপ্ত স্থান নিশ্চিত করে। এতে রেজিস্টার সংরক্ষণের জন্য ২K শব্দও রয়েছে। ব্যবহারকারীরা দুটি একীভূত অ্যানালগ পটেনশিওমিটার ব্যবহার করে ডেটা সামঞ্জস্য সহজেই করতে পারেন।

সংযোগ সুবিধা দুটি আলাদা পোর্টের মাধ্যমে প্রদান করা হয়—একটি RJ-45/RS-232 পোর্ট সহজ সেটআপের জন্য এবং একটি DB-15/RS-485 পোর্ট বৃহত্তর যোগাযোগ নেটওয়ার্কের জন্য। এই বহুমুখিতা আইসি২০০ইউডিআর০০৫ কে শিল্প স্বয়ংক্রিয়করণের বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।

প্রয়োগ

প্যাকেজিং মেশিনারি কারখানা: স্বয়ংক্রিয় সিলিং মেশিন, লেবেলিং মেশিন এবং ছোট বাক্স-প্যাকিং সরঞ্জাম নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

যুক্তিবদ্ধ সরবরাহ ও গুদামজাতকরণ কারখানা: ছোট থেকে মাঝারি দূরত্বের উপাদান পরিচালনা কনভেয়ার এবং সরল সার্টিং সিস্টেম নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

হালকা শিল্প উৎপাদন প্রক্রিয়াকরণ কারখানা: ছোট পাঞ্চ প্রেস, ড্রিলিং টেবিল এবং অন্যান্য স্বাধীন প্রক্রিয়াকরণ ইউনিট নিয়ন্ত্রণের জন্য ব্যবহৃত হয়।

মূল বৈশিষ্ট্যসমূহ

১ ইনপুট/আউটপুট কনফিগারেশন

২ ১৬ ডিসি ইনপুট: লিমিট সুইচ, পুশবাটন এবং প্রক্সিমিটি সুইচের জন্য ১৬টি বিচ্ছিন্ন ২৪ ভোল্ট ডিসি ইনপুট

৩ ১ ডিসি আউটপুট: রিলে বা কম ক্ষমতা সম্পন্ন ডিভাইসের জন্য ২৪ ভোল্ট ডিসি-তে ১টি ডিসি আউটপুট

৪ ১১ রিলে আউটপুট: সোলেনয়েড, মোটর স্টার্টার এবং ইন্ডিকেটরের জন্য ২ অ্যাম্পিয়ার রেটেড ১১টি সাধারণত খোলা রিলে

৫ পাওয়ার সাপ্লাই: ১০০–২৪০ ভোল্ট এসি-তে কাজ করে, বিভিন্ন শিল্প শক্তি পরিবেশের জন্য উপযুক্ত

৬ প্রসারণযোগ্য ডিজাইন: নমনীয় সিস্টেম স্কেলিংয়ের জন্য সর্বোচ্চ ৪টি এক্সপ্যানশন ইউনিট সমর্থন করে

৭ যোগাযোগ: সফটওয়্যারের মাধ্যমে কনফিগারযোগ্য ২টি সিরিয়াল পোর্ট, রিয়েল-টাইম ডেটা আদান-প্রদান এবং রিয়েল-টাইম ঘড়ির কাজ সমর্থন করে

৮ প্রোগ্রামিং ও নিয়ন্ত্রণ: সঠিক গণনার জন্য ফ্লোটিং-পয়েন্ট গণিত সহ ল্যাডার ডায়াগ্রাম (LD) এবং ইনস্ট্রাকশন লিস্ট (IL) সমর্থন করে

৯ কাউন্টার ও ইনপুট: ১টি টাইপ A কাউন্টার, ১টি টাইপ B কাউন্টার, ৪টি হাই-স্পিড কাউন্টার; হাই-স্পিড, পালস বা PWM ইনপুটের জন্য কনফিগারযোগ্য ডিসি ইনপুট

১০ মেমরি রিটেনশন: বিদ্যুৎ বিচ্ছিন্নতার সময় ৩০ মিনিট ধরে মেমরি বজায় রাখতে বড় ক্যাপাসিটার ব্যবহার করা হয়

১১ ভৌত আকার: ৯০ × ৭৬ × ১৫০ মিমি, সিস্টেম ইন্টিগ্রেশনের জন্য সংক্ষিপ্ত

১২ রিলে স্পেসিফিকেশন: ডিভাইস নিয়ন্ত্রণের জন্য ফর্ম A সিঙ্গেল-পোল, সিঙ্গেল-থ্রো রিলে

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: IC200UDR005 কী?
উত্তর: এটি GE কর্তৃক ভার্সাম্যাক্স সিরিজের অধীনে বিকশিত একটি প্রসারণযোগ্য PLC মডিউল।

প্রশ্ন: IC200UDR005 এর জন্য বিদ্যুৎ সরবরাহের প্রয়োজনীয়তা কী?
উত্তর: মডিউলটি ১০০ থেকে ২৪০ ভোল্ট এসি ইনপুট বিদ্যুৎ সরবরাহ প্রয়োজন করে। এটি শিল্প পরিবেশে ব্যবহৃত বিভিন্ন বিদ্যুৎ সেটআপের সাথে সামঞ্জস্য নিশ্চিত করে।

প্রশ্ন: IC200UDR005 কি সম্প্রসারণযোগ্য?
উত্তর: হ্যাঁ, এটি সর্বোচ্চ ৪টি এক্সপ্যানশন ইউনিট সমর্থন করে। এই ইউনিটগুলি বিভিন্ন সংমিশ্রণে সংযুক্ত করা যেতে পারে যাতে আপনার স্বয়ংক্রিয়করণ প্রয়োজনীয়তা অনুযায়ী সিস্টেমটি স্কেল করা যায়।

প্রশ্ন: IC200UDR005 কোন ধরনের যোগাযোগ সমর্থন করে?
উত্তর: মডিউলটিতে ২টি সিরিয়াল যোগাযোগ পোর্ট রয়েছে, যা সফটওয়্যারের মাধ্যমে কনফিগার করা যায় যাতে সিস্টেম CPU এবং সিরিয়াল ডিভাইসগুলির মধ্যে নির্ভরযোগ্য যোগাযোগ সুনিশ্চিত করা যায়। এছাড়া, সময়-নির্ভর অপারেশনের জন্য এটিতে একটি রিয়েল-টাইম ঘড়ি রয়েছে।
